Устройство для срезания деревьев

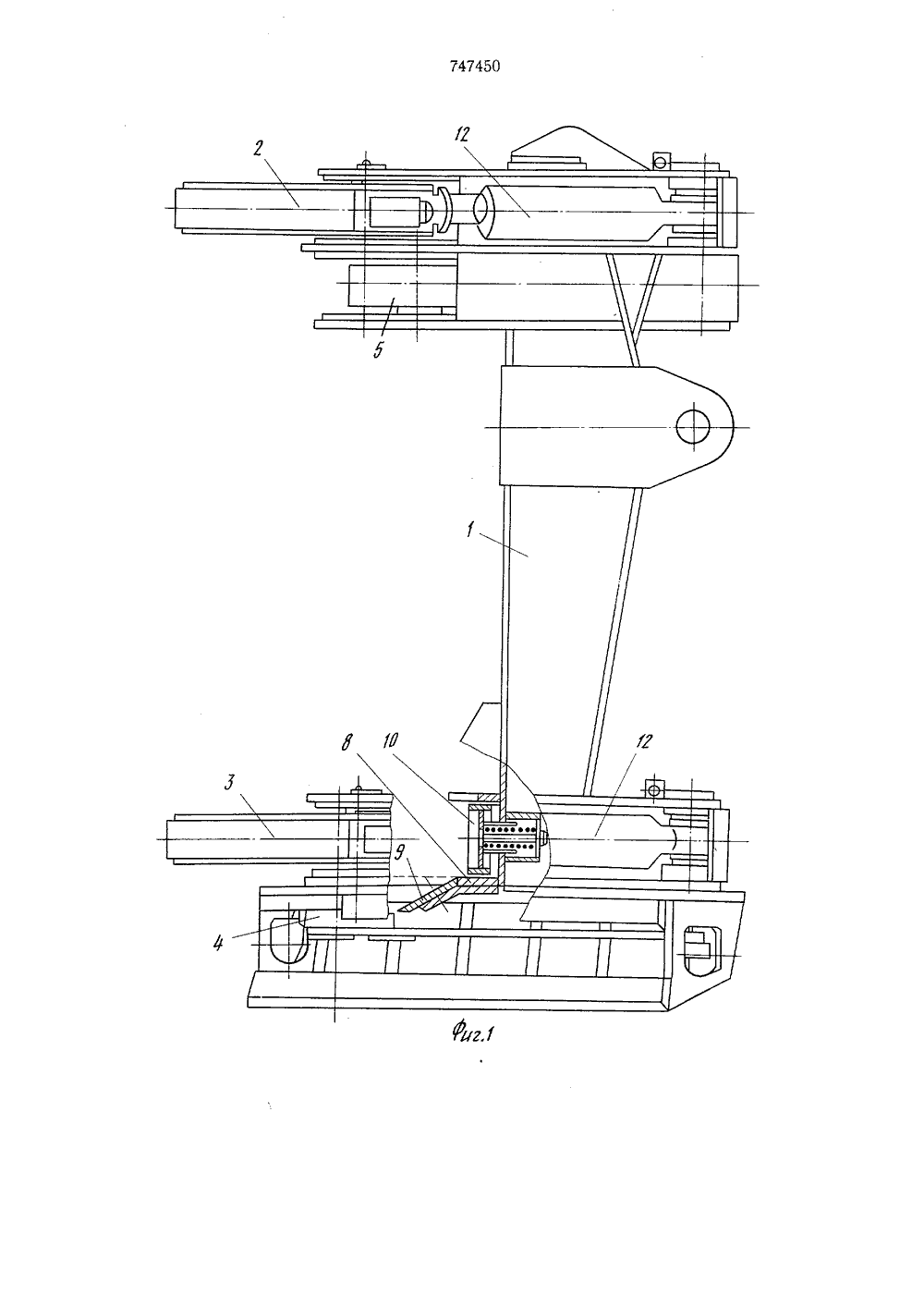

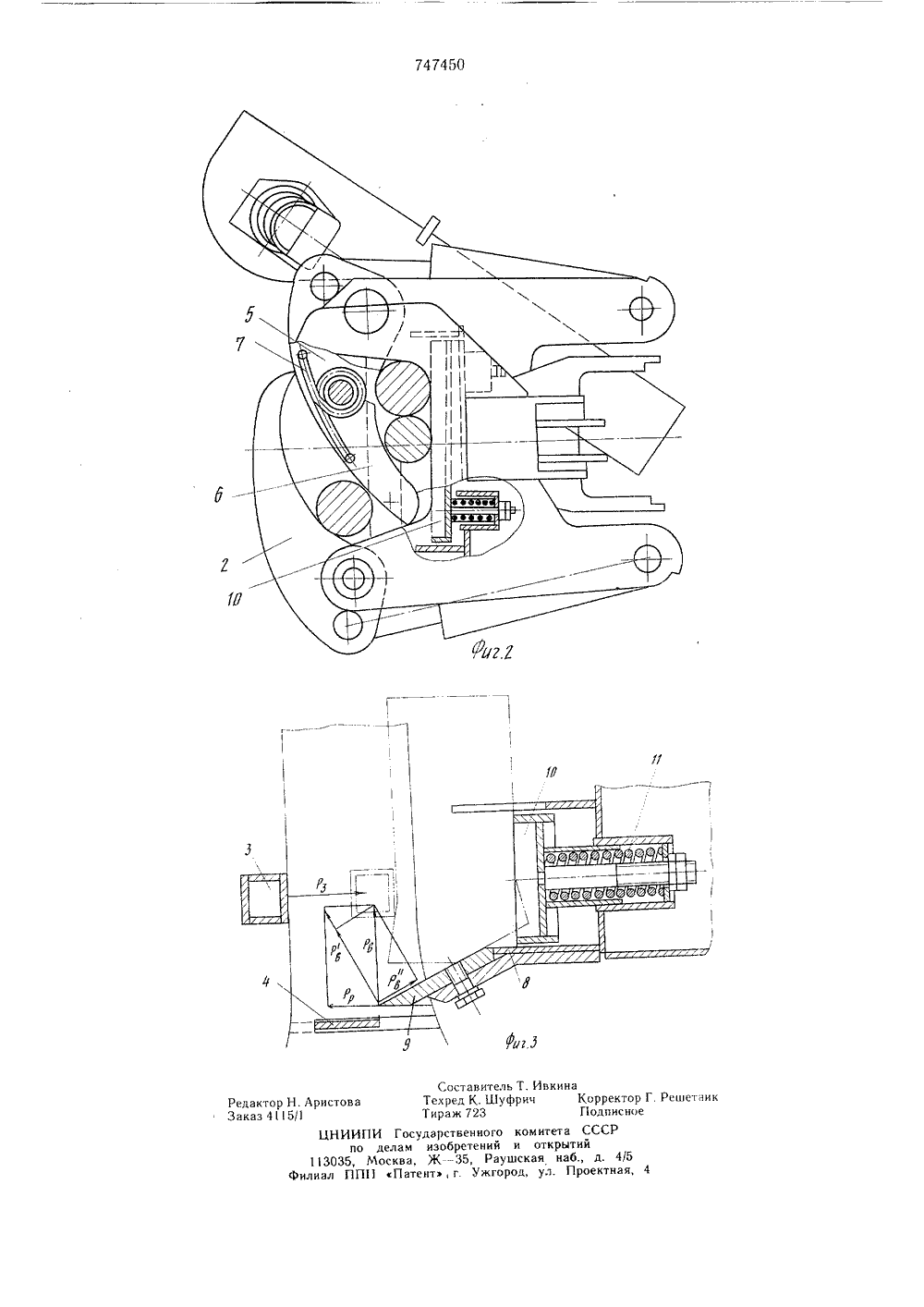

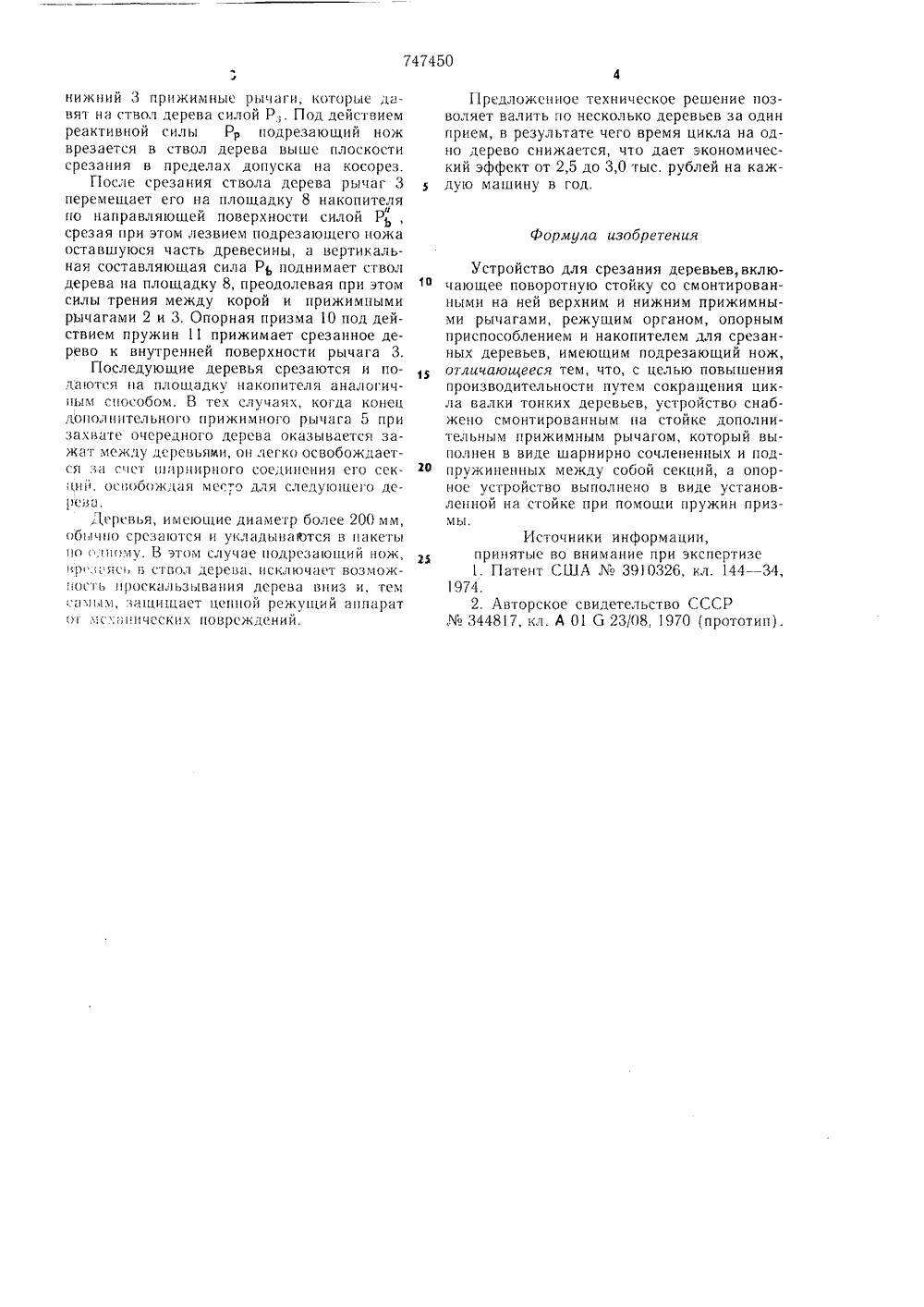

ОП ИСАНИ ЕИЗОЬЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советски кСоциалистическиеРеспублик 1114450 фф гпо делам изобретений и открытий(54) УСТРОЙСТВО ДЛЯ СРЕЗАНИЯ ДЕРЕВЬЕВ зИзобретение представляет собой устройство для срезания деревьев и может быть использовано в лесной промышленности.Известно устройство для срезания деревьев, включающее стойку со смонтированными на ней режущим органом и рычаги накопители, с помощью которых срезанные деревья прижимаются к стойке 1.Наиболее близким техническим решением к изобретению является устройство для срезания деревьев, включающее поворотнуюО1 О стоику со смонтированными на ней верхним и нижним прижимными рычагами, режущим органом, опорным приспособлением и накопителем для срезанных деревьев, имеющим подрезающий нож 2 .Недостатком известных устройств являет ся низкая производительность при валке тон ких деревьев.Целью изобретения является повышение производительности путем сокращения цикла валки тонких деревьев.Достигается это тем, что устройство снабжено смонтированным на стойке дополнительным прижимным рычагом, который выполнен в виде шарнирно сочлененных и подпружиненных между собой секций, а опорное устройство выполнено в виде установленной на стойке при помощи пружин призмы.На фиг. 1 изображено устройство для срезания деревьев, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - накопитель.Устройство для срезания деревьев включает поворотную стойку 1 со смонтированными на ней верхним 2 и нижним 3 прижимными рычагами, режущим органом в виде цепного аппарата 4, дополнительным прижимным рычагом 5 с шарнирным концом 6, снабженного распорной пружиной 7, установленной на оси шарнирного сочленения рычага накопитель с площадкой 8 для накопления срезанных деревьев, подрезаюшим ножом, направляющей поверхностью 9 и опорной призмой 10, подпружиненной в горизонтальном направлении упругим элементом в виде пружин 11.Прижимные рычаги имеют гидропривод 12,Устройство работает следующим образом.Устройство для срезания деревьев наводится на дерево, включаются верхний 2 инижний 3 прижимные рычаги, которые давят на ствол дерева силой Р,. Под действием реактивной силы Рр подрезающий нож врезается в ствол дерева выше плоскости срезания в пределах допуска на косорез.После срезания ствола дерева рычаг 3 перемещает его на площадку 8 накопителя4 но направляющей поверхности силой Р, срезая при этом лезвием подрезающего ножа оставшуюся часть древесины, а вертикальная составляющая сила Р поднимает ствол дерева на площадку 8, преодолевая при этом силы трения между корой и прижимными рычагами 2 и 3, Опорная призма 10 под действием пружин 11 прижимает срезанное дерево к внутренней поверхности рычага 3.Последующие деревья срезаются и подаются на площадку накопителя аналогичным способом. В тех случаях, когда конец дополнительного прижимного рычага 5 при захвате очередного дерева оказывается зажат между деревьями, он легко освобождается за счет шарнирного соединения его сск;ьчй, освобождая мес-.о для следующего де,1 е(гевья, имеющие диаметр более 200 мм, обычно срсзаются и укладываются в пакеты го г ному, В этом случае подрсзающий нож, нр.зевс, в ствол дерева, исключает возможнос 1 ь проскальзывания дерева вниз н, тем .а ым, загцигцаст цепной режущий аппарат оз мс.апических повреждений. Предложенное техническое решение позволяет валить по несколько деревьев за один прием, в результате чего время цикла на одно дерево снижается, что дает экономический эффект от 2,5 до 3,0 тыс. рублей на каждую машину в год,Формула изобретенияУстройство для срезания деревьев, включающее поворотную стойку со смонтированными на ней верхним и нижним прижимными рычагами, режущим органом, опорным приспособлением и накопителем для срезанных деревьев, имеющим подрезающий нож, отличающееся тем, что, с целью повышения производительности путем сокращения цикла валки тонких деревьев, устройство снабжено смонтированным на стойке дополнительным прижимным рычагом, который выполнен в виде шарнирно сочлененных и подв пружиненных между собой секций, а опорное устройство выполнено в виде установленной на стойке при помощи пружин призмы,Источники информации,принятые во внимание при экспертизе1. Патент США3910326, кл. 144 в ,1974.2. Авторское свидетельство СССР344817, кл. А 01 Сз 23/08, 1970 (прототип) .Составитель Т. И Техред К Шуфрич Тираж 723 ПИ Государственного ком делам изобретений и о Москва, Ж 35, Раушская 11 Патент, г. Ужгород, у
