Манипулятор частоты без разрыва фазы

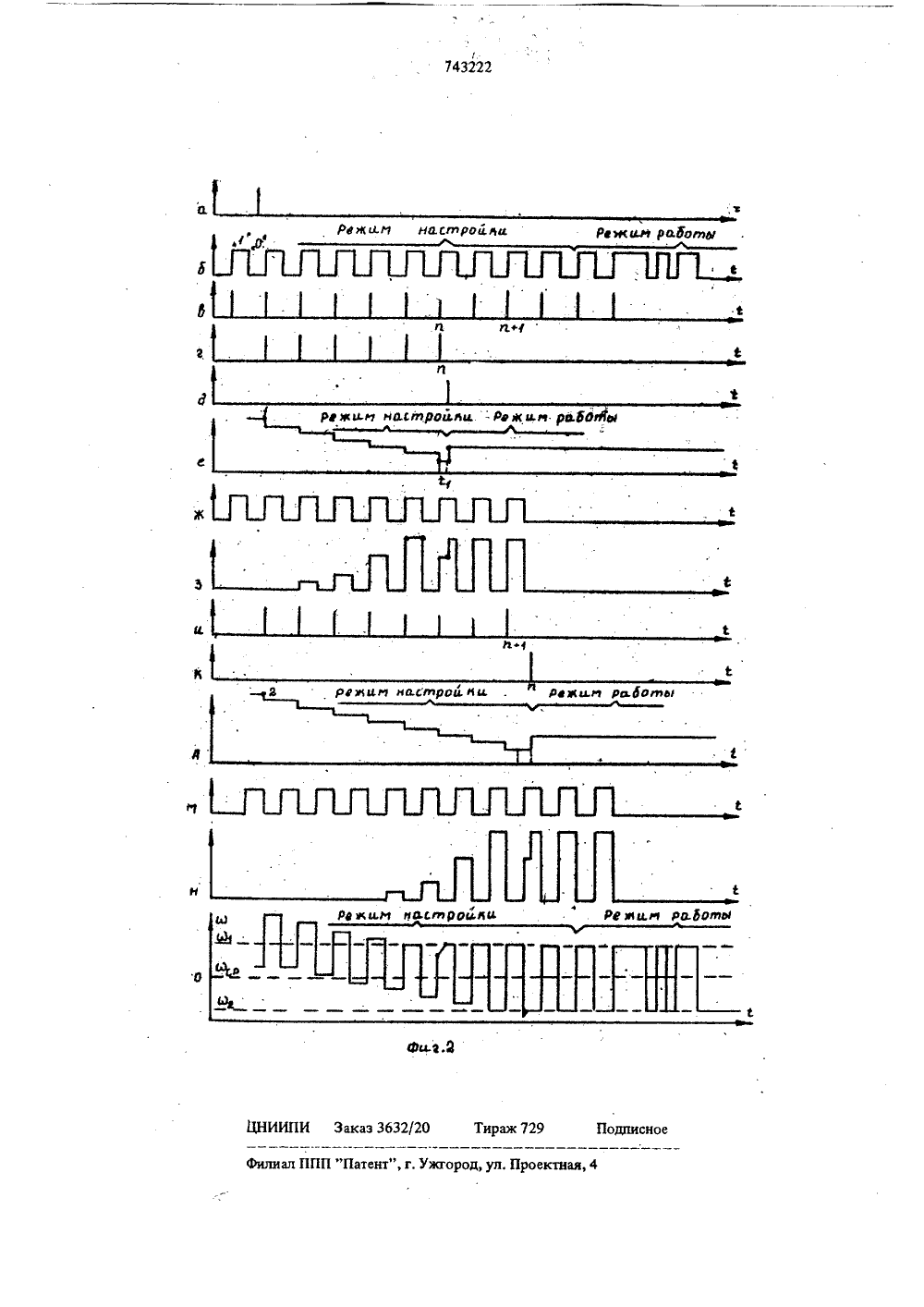

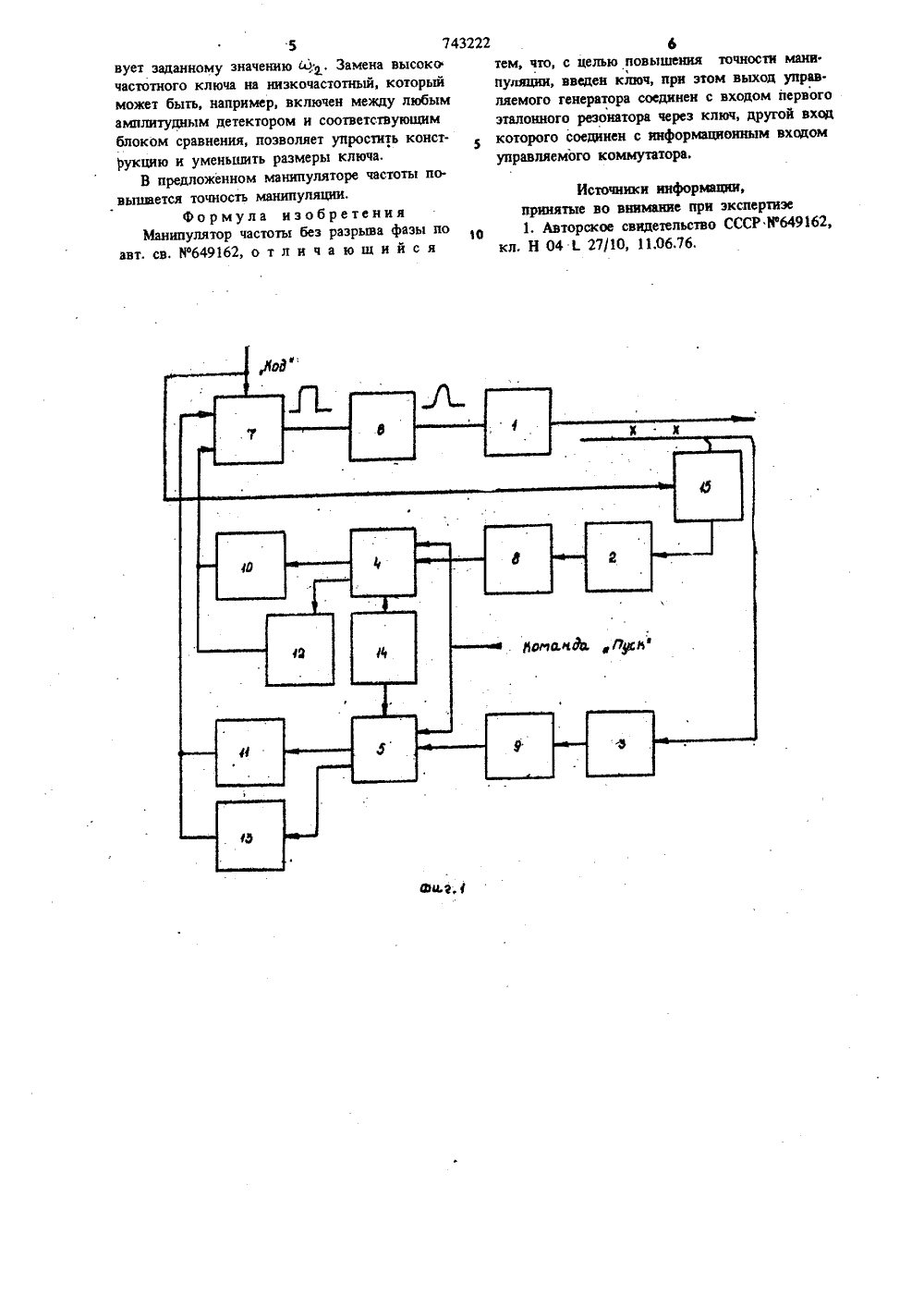

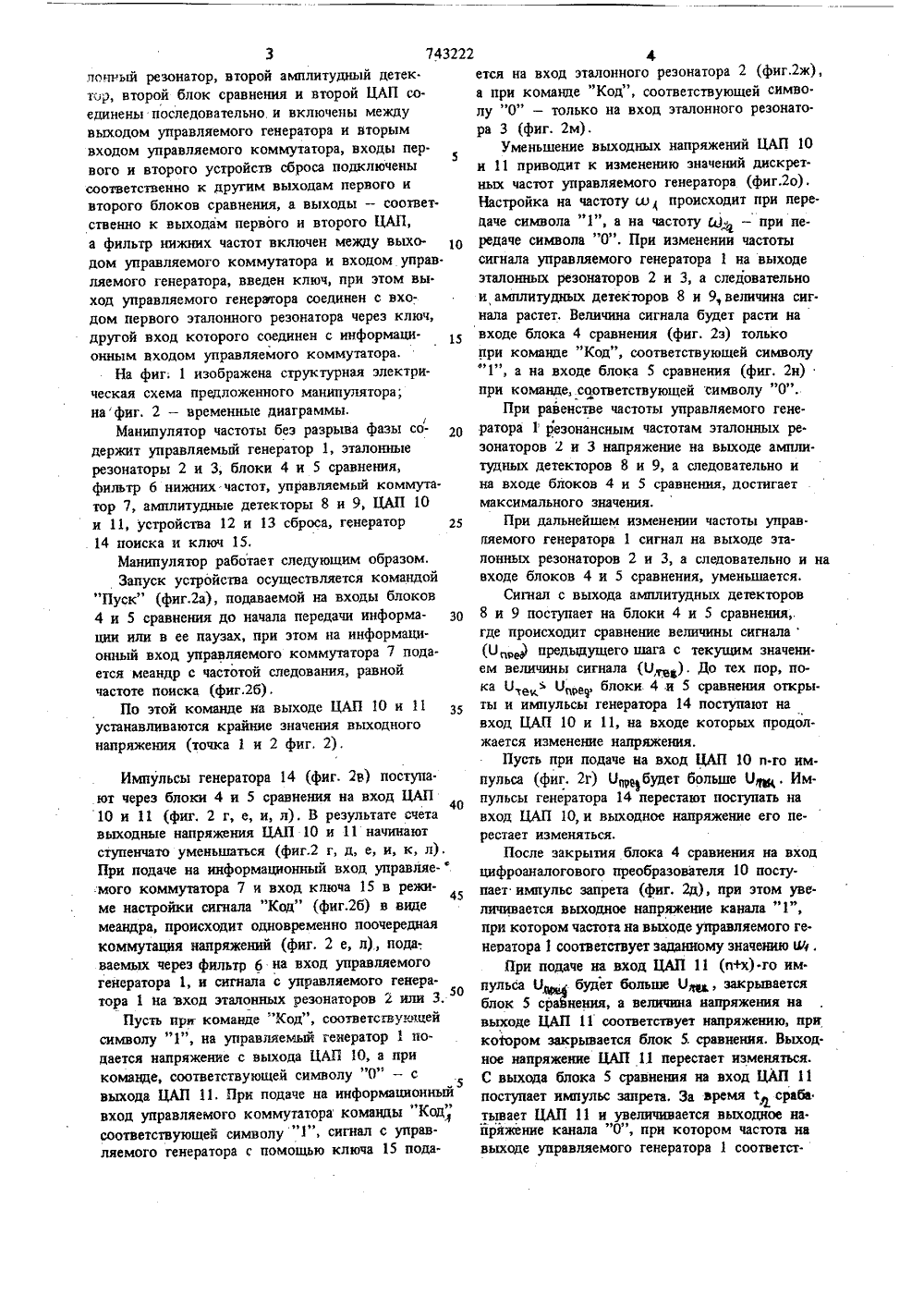

. Д. Радиксов 71) Заявител 4) 1 УЛЯТОР ЧАСТОТЫ БЕЗ РАЗРЫВА ФАЗЫ Изобретение относится к технике связи и может использоваться в высоконнформативных системах передачи цифровой информации,По основному авт. св, У 649162 известен манипулятор частоты без разрыва фазы, содерщий управляемый генератор, первый эталонреэонатор, первый блок сравнения,.фильтр нижних частот и управляемый коммутатор, второй эталонный резонатор, первый и второй амплитудные детекторы, второй блок сравне.0 ния, первый и второй цифроаналоговые преобразователи (ЦАП), первое и второе устройства сброса я генератор поиска, при этом первый эталонный резонатор, первый амплитудный детектор, первый блок сравнения и первый ЦАП соединены последовательно и включены между выходом управляемого генератора и первым . входом управляемого коммутатора, второй эта. лонный резонатор, второй амплитудный детек. тор, второй блок сравнения и второй ЦАП соединены последовательно и включены между выходом управляемого генератора и вторым входом управляемого коммутатора, входы первого и второго устройств сброса подключены соответственно к другим выходам первого и второго блоков сравненияа выходы - соответственно к выходам первого и второго ЦАП а фильтр нижних частот включен между выходом управляемого коммутатора и входом управляемого генератора 1.Однако данный манипулятор имеет невысо. кую точность.Цель изобретения - повышение точности манипуляции.Для достижения доставленной цели в манипулятор частоты без разрыва фазы, содержащий управляемый генератор, первый эталонный ре. зонатор, первый блок сравнения, фильтр нижних частот и управляемый коммутатор, второй эталонный резонатор, первый и второй амплиту- ные детекторы, второй блок сравнения, первый и второй ЦАП, первое и второе устройства сброса и генератор поиска, при этом первый эталонный резонатор, первый амплитудньй детектор, первый блок сравнения и первыйЦАП соединены последовательно и включены между выходом управляемого генератора и первым входом. управляемого коммутатора, второй эта3 74322лоп ый резонатор, второй амплитудньй детек.тор, второй блок сравнения и второй ЦАП соединены последовательно. и включены междувыходом управляемого генератора и вторымвходом управляемого коммутатора, входы пер.вого и второго устройств сброса подключенысоответственно к друтим выходам первого ивторого блоков сравнения, а выходы - соответственно к выходам первого и второго ЦАП,а фильтр нижних частот включен между выходом управляемого коммутатора и входом управ.ляемого генератора, введен ключ, при этом вы.ход управляемого генержора соединен с входом первого эталонного резонатора через ключ,другой вход которого соединен с информационным входом управляемого коммутатора.На фиг; 1 изображена структурная электрическая схема предложенного манипулятора;на фиг, 2 - временные диаграммы,/Манипулятор частоты без разрыва фазы содержит управляемый генератор 1, эталонныерезонаторы 2 и 3, блоки 4 и 5 сравнения,фильтр 6 нижних частот, управляемый коммутатор 7, амплитудные детекторы 8 и 9, ЦАП 10и 11, устройства 12 и 13 сброса, генератор 2514 поиска и ключ 15,Манипулятор работает следующим образом.Запуск устройства осуществляется командой"Пуск" (фиг.2 а), подаваемой на входы блоков4 и 5 сравнения до начала передачи информа- з 0ции или в ее паузах, при этом на информационный вход управляемого коммутатора 7 подается меандр с частотой следования, равнойчастоте поиска (фиг.26),По этой команде на выходе ЦАП 10 и 11 З 5устанавливаются крайние значения выходногонапряжения (точка 1 и 2 фиг, 2). Импульсы генератора 14 (фиг. 2 в) поступа. ют через блоки 4 и 5 сравнения на вход ЦАП 10 и 11 (фиг. 2 г, е, и, л), В результате счета выходные напряжения ЦАП 10 и 11 начинают ступенчато уменьшаться (фиг.2 г, д, е, и, к, л). При подаче на информационный вход управляе- мого коммутатора 7 и вход ключа 15 в режиме настройки сигнала "Код" (фиг.2 б) в виде меандра, происходит одновременно поочередная коммутация напряжений (фиг, 2 е, л), пода; ваемых через фильтр 6 на вход управляемого генератора 1, и сигнала с управляемого генера 50 тора 1 на вход эталонных резонаторов 2 или 3.Пусть при команде Код", соответствующей символу "1", на управляемый генератор 1 подается напряжение с выхода ЦАП 10, а при команде, соответствующей символу "О" - с5 выхода ЦАП 11, При подаче на информационный вход управляемого коммутатора команды "Код" соответствующей символу 1", сигнал с управляемого генератора с помощью ключа 15 подается на вход эталонного резонатора 2 (фиг.2 ж),а при команде "Код", соответствующей символу "0" - только на вход эталонного резонатора 3 (фиг. 2 м),Уменьшение выходных напряжений ЦАП 10и 11 приводит к изменению значений дискретных частот управляемого генератора (фиг.2 о),Настройка на частоту ю происходит при передаче символа "1", а на частоту СО; - при пе.редаче символа "0". При изменении частотысигнала управляемого генератора 1 на выходеэталонных резонаторов 2 и 3, а следовательнои амплитудных детекторов 8 и 9 величина сит.нала растет, Величина сигнала будет расти навходе блока 4 сравнения (фиг. 2 з) толькопри команде "Код", соответствующей символу"1", а на входе блока 5 сравнения (фиг, 2 н)при команде, соответствующей символу "0",При равенстве частоты управляемого генератора 1 резонансным частотам эталонных резонаторов 2 и 3 напряжение на выходе амплитудных детекторов 8 и 9, а следовательно ина входе блоков 4 и 5 сравнения, достигаетмаксимального значения.При дальнейшем изменении частоты управ.ляемого генератора 1 сигнал на выходе эталонных резонаторов 2 и 3, а следовательно и навходе блоков 4 и 5 сравнения, уменьшается,Сигнал с выхода амплитудных детекторов8 и 9 поступает на блоки 4 и 5 сравнения,.где происходит сравнение величины сигнала(Оре предыдущего шага с текущим значени.ем величины сигнала (О ). До тех пор, пока О е " Опре блоки 4 и 5 сравнения открыты и импульсы генератора 14 поступают навход ЦАП 10 и 11, на входе которых продолжается изменение напряжения.Пусть при подаче на вход ЦАП 10 п.го им.пУльса (фиг, 2 г) Оре 1 бУдет больше Ои, Импульсы генератора 14 перестают поступать навход ЦАП 10, и выходное напряжение его перестает изменяться.После закрытии блока 4 сравнения на входцифроаналогового преобразователя 10 поступает импульс запрета (фиг, 2 д), при этом увеличивается выходное напряжение канала "1",при котором частота на выходе управляемого ге.непатора 1 соответствует заданному значению ИФ .При подаче на вход ЦАП 11 (и+х).го импульса О а будет больше Оя, закрываетсяблок 5 сравнения, а величина напряжения навыходе ЦАП 11 соответствует напряжению, прикоФором закрывается блок 5, сравнения. Выходное напряжение ЦАП 11 перестает изменяться.С выхода блока 5 сравнения на вход ЦАП 11поступает импульс запрета, За время т срабатывает ЦАП 11 и увеличивается выходное на.йряжение канала "0", при котором частота навыходе управляемого генератора 1 соответст 5 743222вует заданному значению о, Замена высокочастотного ключа на низкочастотный, которыйможет быть, например, включен между любымамплитудным детектором и соответствующимблоком сравнения, позволяет упростить конструкцию н уменьшить размеры ключа,В предложенном манипуляторе частоты повышается точность манипуляции,Формула изобретенияМанипулятор частоты без разрыва фазы поавт. св, ИО 649162, о т л и ч а ю щ и й с я 6тем, что, с целью повышения точности мани. пуляции, введен ключ, при этом выход управляемого генератора соединен с входом первого эталонного резонатора через ключ, другой вход которого соединен с информационным входом управляемого коммутатора. Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР У 649162,кл, Н 0427/10, 11.06,76,
