Электростимулятор мышц

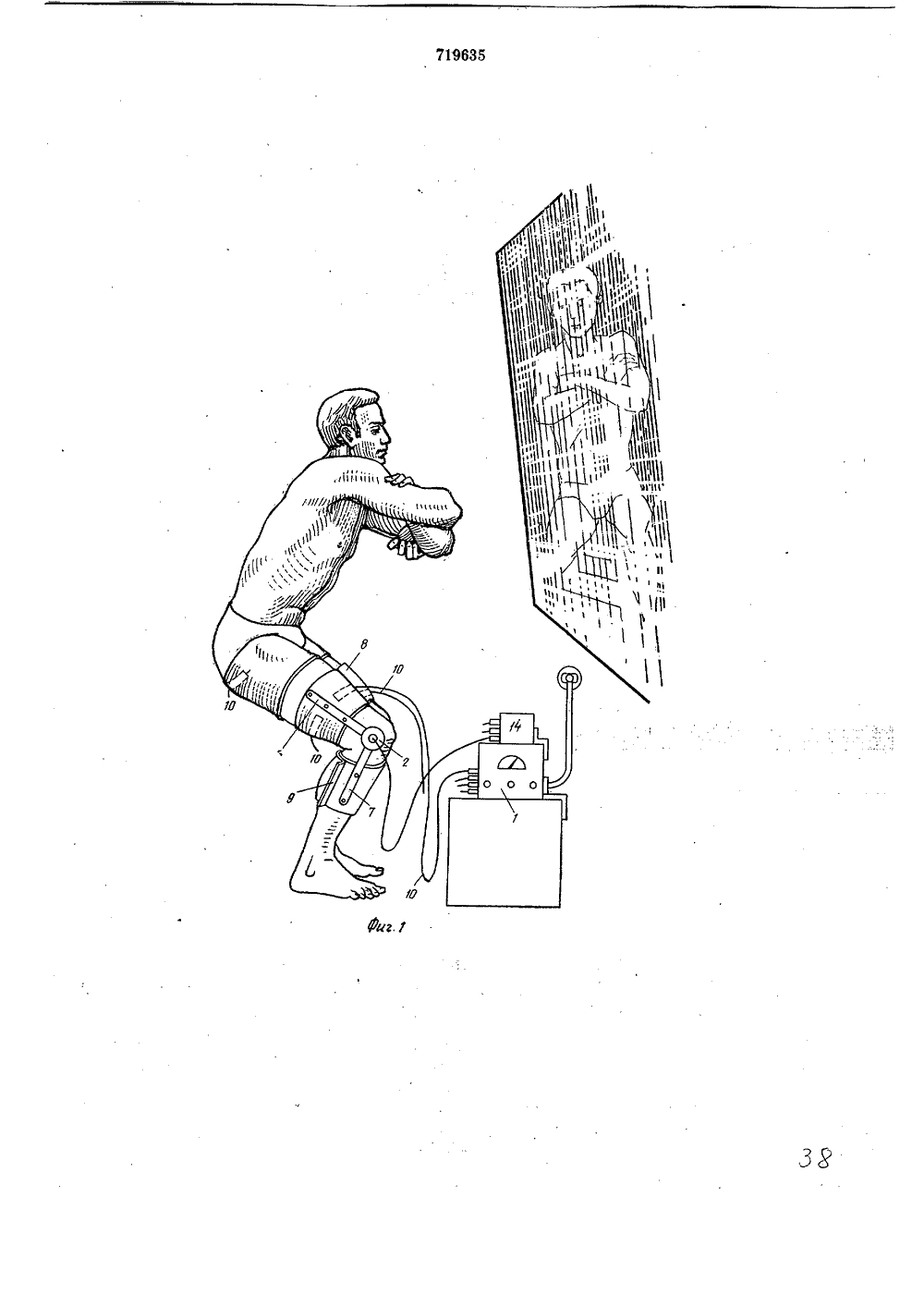

-И"-ЙА й ОП И Е ИЗОБРЕТЕНИЯ 1 и 1719 Союз Советских Социалистических Республик(22) Заявлено 30.01,78 (21) 2575622/28-1 1) М. Кл.зА 61 1 Ч 1/36 с прис нением заявки-Государственный момитет СССР по делам изобретений и открытий) Дата опубликования описания 05.03 72) Авторы изобретения(71) Заявитель нтральныи ордена Трудового Красного Знамени научно-исслед вательский институт протезирования и протезостроения(54) ЭЛЕКТРОСТИМУЛЯТОР МЫШЦ тения - сохранение равновеируемого при вставании и 20 1Изобретение относится к устройствам клинической и спортивной электростимуляционной техники, в частности для тренировки суставных мышц.Известен электростимулятор мышц, содержащий электроды с прижимами, генератор и угловой датчик 1.Известный электростимулятор не обеспечивает сохранение равновесия тела тренируем ого,Цель изобресия тела тренприседании.Для этого угловой датчик представляет собой фотодатчик с диафрагмой, включающей ведущее кольцо и корпус, смонтированные на браншах прижима электродов,Кроме того, диафрагма может быть выполнена в виде ирисовой или револьверной диафрагмы.На фиг, 1 показан общий вид устройства; на фиг. 2 - вид спереди на угловой датчик с ирисовой диафрагмой; на фиг, 3 - разрез А - А на фиг, 2; на фиг. 4 - вид спереди на угловой датчик с револьверной диафрагмой; на фиг, 5 - разрез А - А фиг. 4.Электростимулятор мышц содержит генератор 1 с частотноимпульсной модуляцией выходного сигнала, с пологим передним фронтом, фотоэлектрический датчик 2 -2преобразователь межзвенных угловых перемещений с активным элементом изменения светового потока в виде ирисовой диафрагмы 3 (фиг. 2 и 3), ведущее кольцо 45 которой и ее корпус 5 смонтированы соответственно на браншах 6 и 7 манжет 8 и 9прижима электродов 10, или в виде револьверной диафрагмы 11 (фиг. 4), выполненной, например, с одним действующим по 1 О водковым отверстием 12 и набором фотоприемников 13. Электроды 10 снабженыавтономными частотно-импульсными регулируемыми модуляторами 14, установленными на входе генератора 1.15 Излучатель 15, питаемый от батарейки 16фотоэлектрического датчика 2 с ирисовойдиафрагмой 3, и фотоэлемент 17 соосноустановлены относительно последней вцентре корпуса 5,Фотоэлектрический датчик 2 с револьверной диафрагмой 11 имеет кольцо 18 икорпус 19, смонтированные соответственнона браншах 6 и 7 манжет 8 и 9 (фиг, 5) ификсированные одно относительно другого25 своими притертыми плоскостями посредством резьбового соединения 20 центрирующего элемента 21, противоположная частькоторого выполнена с центральным глухимотверстием под осветитель-излучатель 22,30 с радиальными сквозными отверстиями 23и прижимным буртом под отражатель 24,Поводковое отверстие 12 выполнено накраю притертой плоскости кольца 18, а набор фотоприемников 13 размещен на рабочей части притертой поверхности корпуса 19.Устройство работает следующим образом.Электроды 10 накладывают пойарно намышцы антагонисты, а электростимуляцнонные импульсы подаются на них последовательно - поочередно, причем поэтапно взависимости от взаимного сближения илиотдаления сегментов тела относительнодруг друга, контролируемые фотоэлектрическим датчиком 2 в случае выполненияего с ирисбвой диафрагмой 3 режимы меняются плавйо, пропорционально изменяющемуся напряжению на выходном фотоэлементе 17 (фиг. 3), а при вътпьлнении 20фотоэлектрического датчика 2 с револьверной диафрагмой 11, набором фотоприемников 13 и одним поводковым отверстием 12режимы стимуляционных импульсов меняЮтся дискреТно и пропорционально их автономным модуляторам 14 частотных импульсов,Активное вмешательство тренируемого впроцессе электростимуляции мышц в движении полезно и прежде всего желательно 30при начальном режиме, Для этого тренировку, например, на приседание и вставаниелучше проводить перед зеркалом.При поэтапной комплексной электростпмуляцип группы мышц при актах движения, 35вследствие кратковременности действия импульсов, пррадиация одной группы мышц на другую фактически отсутствует, что является контрольным критерием при настройке аппаратуры.Выбор амплитуды стимулирующих импульсов во время движений, при тренировке на приседание и вставание производят с учетом веса тренируемот о, требуемого усилия преодоления контрактур, высоты и времени подъема, времени подачи импульсов, и градации чувствительности фотоэлектрического датчика 2.Предложенное устройство позволяет сохранить равновесие тела тренируемому при вставании и приседании.Формула изобретения1, Электростимулятор мышц, содержащий электроды с прижимами, генератор и угловой датчик, отличающийся тем, что, с целью сохранения равновесия тела тренируемого при актах вставания приседапия, угловой датчик представляЕТ собой фотодатчик с диафрагмой, включающей ведущее кольцо и корпус, смонтированные яа бр анш ах прижима электродов,2. Электростимулятор по п. 1, о т л и ч ающийся тем, что диафрагма выполнена в виде ирисовой диафрагмы.3, Электростимулятор по и. 1, о т л и ч аю щ и й с я тем, что диафрагма выполнена в виде револьверной диафрагмы,Источники информации,принятые во внимание прп экспертизе 1, Биоэлектрическое управление, изд. Наука, М., 1972, с. 106 - 107,пография, пр. Сапунов Заказ 775/10 Изд.249 Тираж 698НПО Поиск Государственного комитета СССР по делам изо113035, Москва, Ж, Раушская наб д, 4/ Подписноений и открытий
