Электропневмоклапан с сигнализатором положения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 717468
Авторы: Абрамов, Александров, Кирилина
Текст

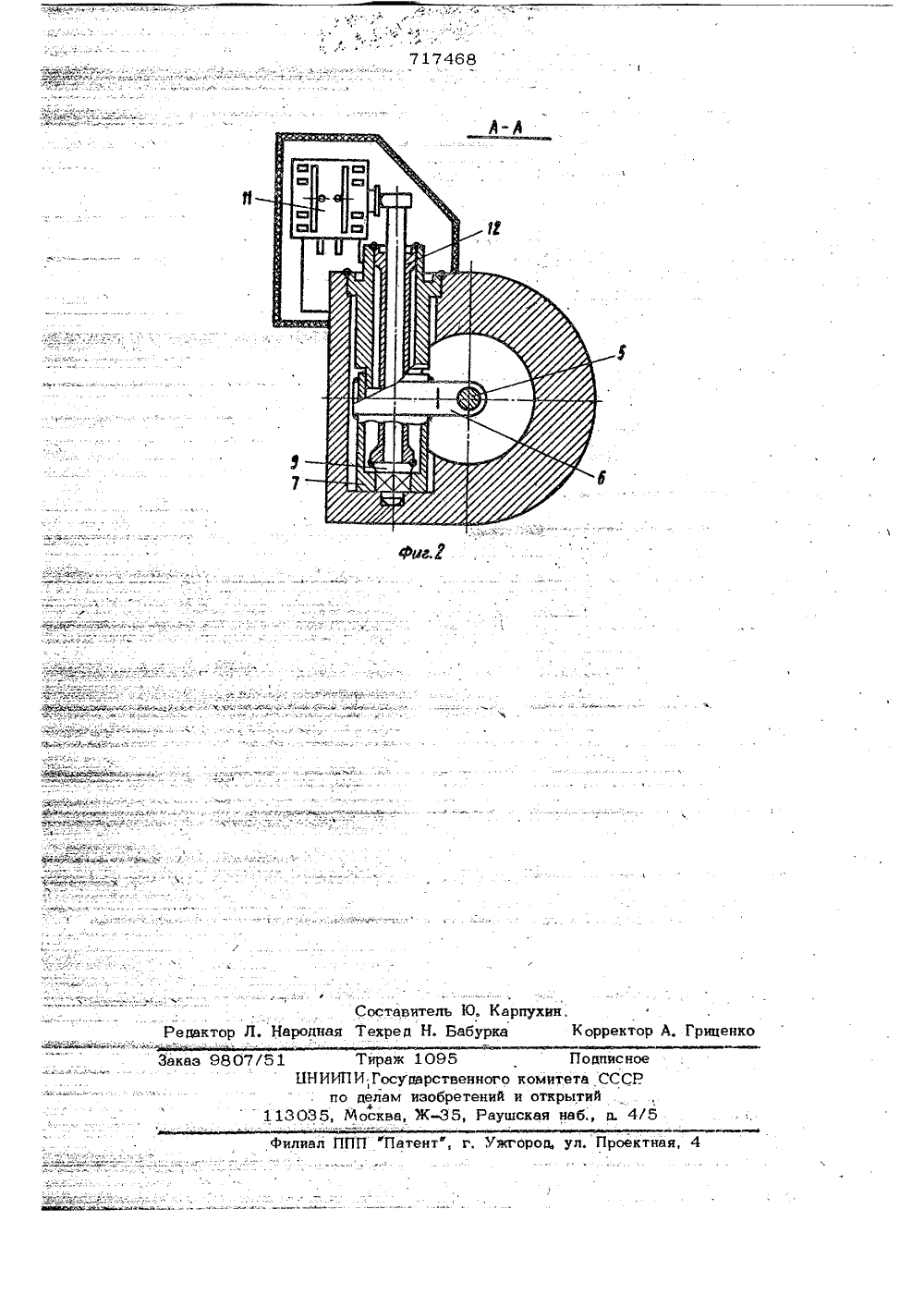

АН С ЕНИЯ Л ИЗАТОРО Изобретение относи водной арматуре и пре применения в качестве устройства в пневмог тановок в различных о отеды,с азначено длясполнительного ист аслях промыш ности.Известен алектсигнализатором попо разгруженнойнализ атор выдаетэлектромагнита 11Однако такие спредставление о изатвора,агнитный ложения, вылосхеме, в которо ситнал о сраб ажен н; на гнализаторы не емещении оснИзвестен нализатором пусе которог разгрузочный порного клал электропневмо положения клаустановлены клапаны, прич на кинематиче пана, в козапорныйем шток 3 сигнализатоОднако и пан не обес широком ди ом положениязвестный элект ечивает герме опневм аэоне темпера трубопро- ний, кроме того, шток не разгружен,сил внутреннего давления рабочей срЦелью изобретения является повышениеемах ус- надежности клапана.лен- Это достигается тем, что кинематическая связь запорного органа с сигналаклапан с затором положения выполнена в виделненный втулки и в ней размещен полыйторсионм сиг- с валом, причем торсион одним концоматывании жестко соединен с корпусом, а,другимс втулкой.дают На фит. 1 иэобр предложенныйовногоэлектропневмоклапа фиг, 2 - разрезА-А на фиг. 1,Электропневмоклапан с сигнализатоклапан с сром положения затвора содержит электрб 15р- магнит 1, установленный на корпусе 2,и где помещены разгрузочный клапан 3 иа- подпружиненный затвор 4, который с .ски связан с помошьвштока 5 соединен с упором 621.поворотной втулки 7. Втулка 7 одним20р окла- концом шарнярно связана с опорнойичность в втулкой 8, а другим концом жестко святур и давле- зана с одним из концов вала 9, противо37положныйконец которого жестко соединен с рычагом 10, вэаимодействуюшимс "сигнализатором положения 11, Зал 9помещен в герметичную тонкостенйуютрубку 12, Поворот вала 9 происходитот поступательного перемещения штока8, кроме того, он также может осуществляться любым известным способом,например, рейкой и шестерней, винтовойпарой и т.д.Работает предложенный электропневмоклапан следующим образом,В исходном положении газ под давлением поступает в полость 1 Д через канал 14, Полость 18 посредством канала 16 сообщена с полостью 13 и разобщена с атмосферой. Затвор 4 поджатк седлу корпуса 2, канады 14 и 17разобщены, электроклаdац закрыт,. Приэтом шток 8 находится в крайнем левомположении, упор 6 поворотной втулки 7 в нейтральном положении, сигнализатор11 отключен.При включении электромагнита 1 разгрузочный клапан 3 перемешается вкрайнеенижнее положение. Полость 18разобшаетсяс полостью 13 и сообшаетсяс атмосферой, Затвор 4 под действиемдавления газа в полости 13 перемешается вправо, а вместе с ним перемещается и шток 5, поворачивая поворотную 17468 4втулку 7 с упором 6, которая поворачи вает вал 9 с рычагом 10, включая сигналиэатор 11, при этом каналы 14 и 17 сообщаются между собой, электропневмо 5 клапан открыт,Герметичная трубка 12 закручиваетсяна некоторый угол в пределах допустимых напряжений упругой деформации.1 О формула изобретенияЭлектропневмоклапан с сигнализаторомположения, в корпусе которого установлены эапорный и разгрузочный клапаны,причем шток запорного клапана кинематически связан с сигналиэатором положения, отличающийся тем,что, с целью повышения надежности, ки 20 нематическая связь штока запорногооргана с сигнализатором положения выполнена в виде втулки и размещенногов ней нмого торсиона с валом, причемторсион одним концом жестко соединен5 с корпусом, а другим - с втулкой.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМ 809747, Р 16 К 18/00, 1974,2. Бармин В. П.Силовыепневмоавтома-тические системы, М., 1968, с. 108.Ю. Кв абурка ректор А, Г Поднис ноемитета СССРткрытийая наб., д. 4/5 дарственного козобретеиий и оЖ, Раушск и. Проектная,СоставительРедактор Л. Народная Техред Н. Б
СмотретьЗаявка
2604093, 13.04.1978
ПРЕДПРИЯТИЕ ПЯ В-8116
АБРАМОВ АЛЕКСАНДР ПАВЛОВИЧ, АЛЕКСАНДРОВ ВАЛЕНТИН АНАТОЛЬЕВИЧ, КИРИЛИНА СВЕТЛАНА ДМИТРИЕВНА
МПК / Метки
МПК: F16K 31/02
Метки: положения, сигнализатором, электропневмоклапан
Опубликовано: 25.02.1980
