Выемочно-доставочная установка

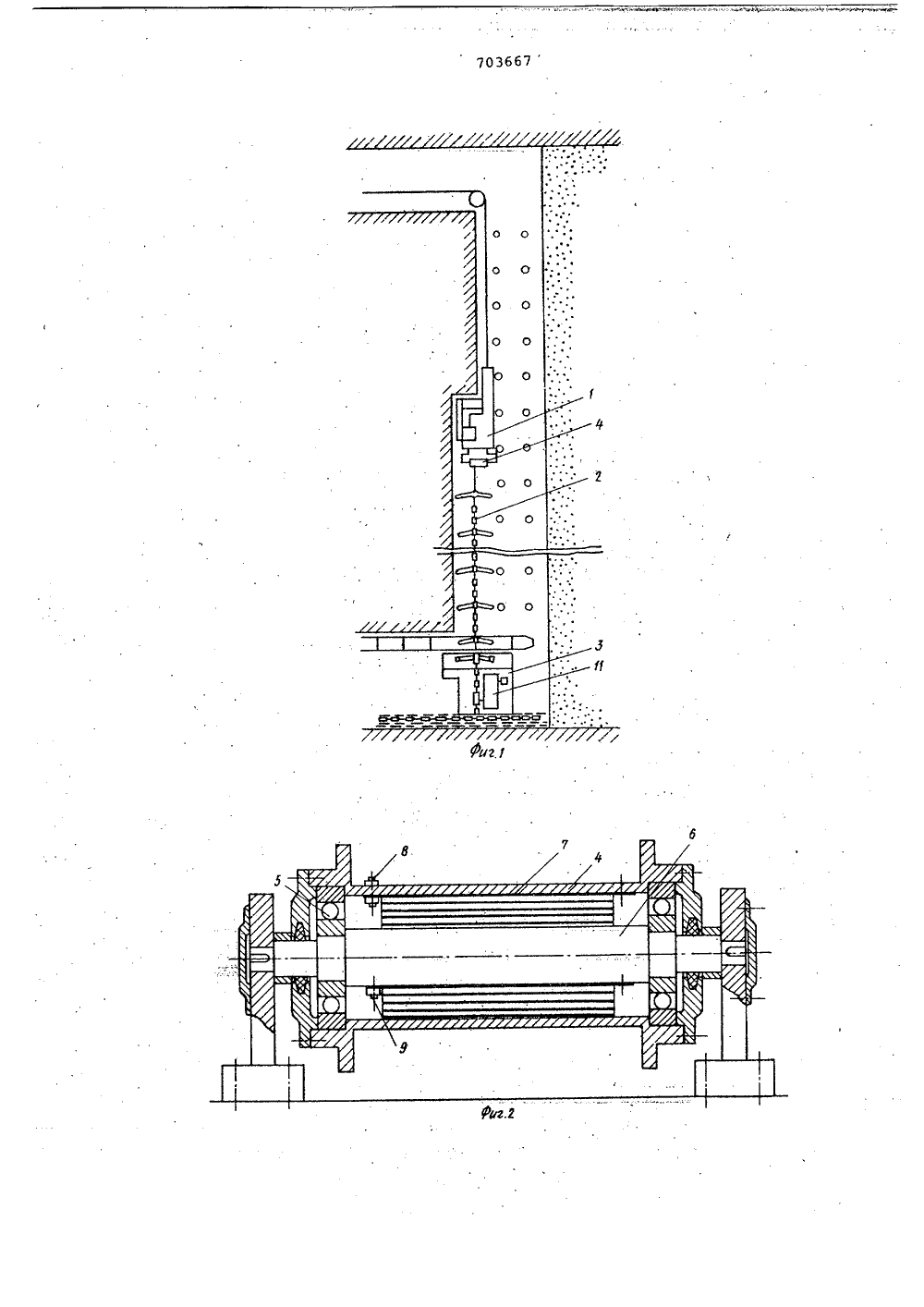

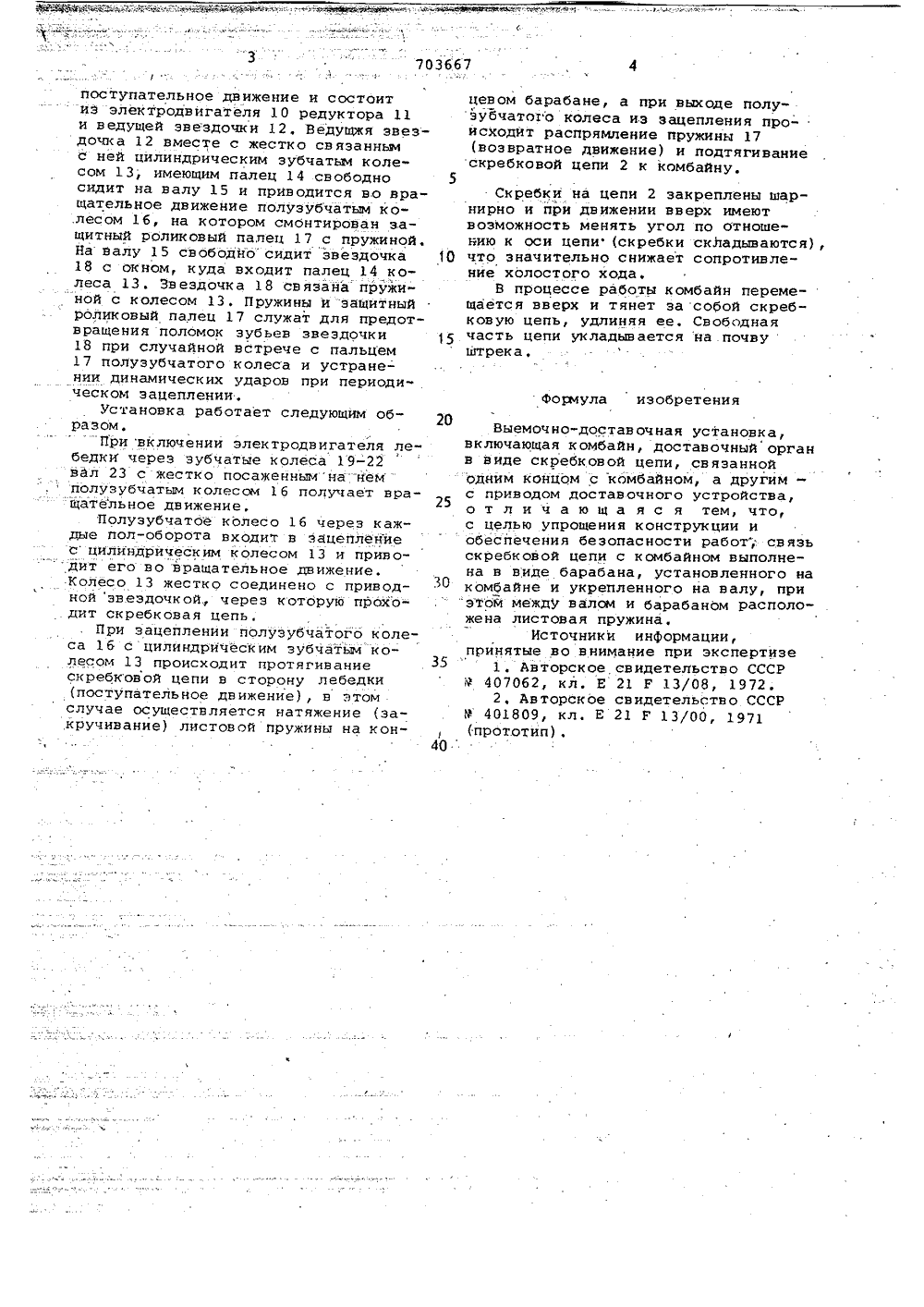

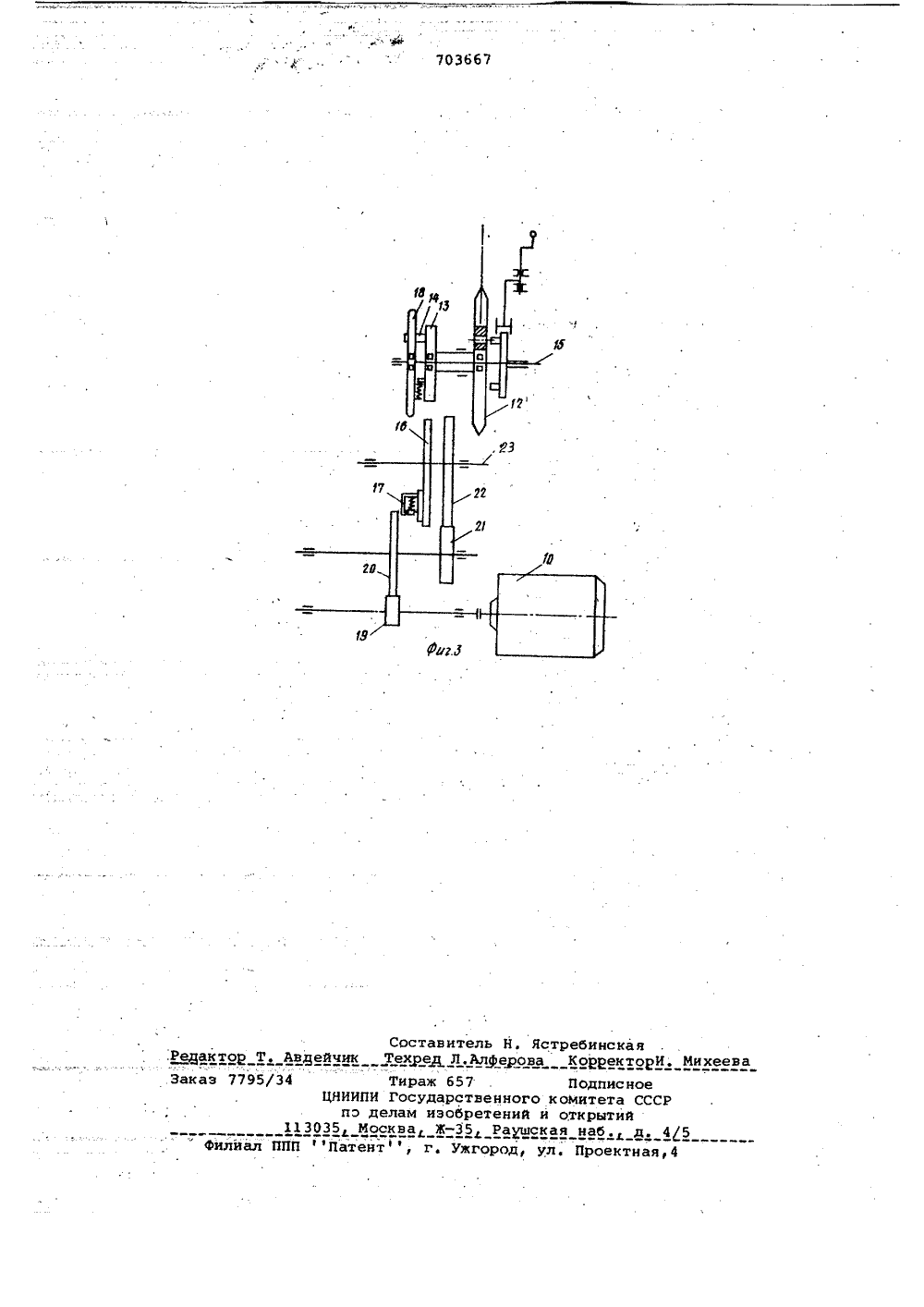

ческалбиблиотек;, цОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Соеетсюа Соа 1 алистииеских Веспублнк(22) Заяалено 290378 (21) 2596502/22-03с присоединением заявки йо(51) М. Кл.Е 21 Р 13/00 Е 21 С 27/26 Государственный комитет СССР по делам изобретений и открытий(72) Авторы изобретения Институт горной механики им, Г,А. Цулукидзе АН Грузинской ССР(54) ВЫБ 4 ОЧНО-ДОСТАВОЧНАЯ УСТАНОВКА Изобретение относится к оборудованию для горной промышленности,Известны выемочно-достаточныеустановки, включающие выемочныйрабочий орган и систему скребковыхконвейеров, выполняющих роль доставочного устройства 11).Недостатком таких установок является сложность доставочного устройства,Известны также выемочно-доставочные установки, включающие комбайндоставочный орган в виде скребковойцепи, связанной одним концом с комбайном, а другим - с приводом доставочного устройства 2).Недостатком данных устройств являются наличие каната в выработанномпространстве и сложность конструкцииредуктора привода.Целью изобретения является упрощение конструкции и обеспечениебезопасности работы.Укаэанная цель достигается темтчто связь скребковой цепи с комбайном выполнена в виде барабана, установленного на комбайне и укрепленногона валу, при этом между налом и барабаном ржсположена"листовая пружина. На фиг. 1 - предлаг аема я уста новка; на фиг. 2 - концевой барабан слистовой пружиной;, на фиг, 3 - ккнематическая схема привода.Выемочно-доставочная установка состоит иэ комбайна 1, самоудлиняющейсяцепи 2 и привода 3.Комбайн предназначен для проходки1 О восстающих горных выработок или вь 1- емки угля в коротких (40-60 м) наклонных лавах и протягивание скребновой цепи 2, Самоудлиняющаяся скреб-ковая цепь 2 предназначена для транспортирования отбитой горной массы.Скребковая цепь одним концом припомощи каната (длина которого равнаходу цепи) жестко закреплена на барабане 4, установленном посредством2 О подшипников 5 на валу б, который,всвою очередь, закреплен на комбайне.В свободном пространстве между барабаном 4 и валом б размещена листоваяпружина 7, которая посредством болтов 8 закреплена к барабану 4, а болтов 9 - к валу б,ДРУГИМ концом скребковая цепь связана с приводом 3,Привод 3 предназначен для привеЗО енид скребковой цепи в возвратноГ.Г. Касрадзе, З.С, Шанидзе, Н.Г. Карухнишвили,Г.Д. Дэманашвили и Г.Д, Гогричиани/поступательное движение и состоитиз электродвигателя 10 редуктора 11и ведущей звездочки 12, Ведущжя звездочка 12 вместе с жестко связаннымс ней цилиндрическим зубчатым коле"сом 13, имеющим палец 14 свободно 5сидит на валу 15 и приводится во вращательное движение полузубчатым ко.лесом 16, на котором смонтирован защитный роликовый палец 17 с пружиной.На валу 15 свободно сидит звездочка 1018 с окном, куда входит палец 14 колеса 13. Звездочка 18 связана пружиной с колесом 13. Пружины и защитныйроликовый палец 17 служат для предотвращения поломок зубьев звездочки 1518 при случайной встрече с пальцем17 полузубчатого колеса и устране-нии динамических ударов при периодическом зацеплении,Установка работает следующим об" 20разом,При включении электродвигателя лебедки через зубчатые колеса 19-22вал 23 с жестко посаженным на нем"полуэубчатым колесом 16 получает вращательное движение,25Полуэубчатое колесо 16 через каждые пол-оборота входит в зацеплениес цилиндрическим колесом 13 и приводит его во вращательное движение.Колесо 13 жестко соединено с приводной звездочкой., через которую проходит скребковая цепь.При зацеплении полузубчатогб колеса 1 б с цилиндрическим зубчатым колесом 13 происходит нротягивание35скребковой цепи в сторону лебедки(поступательное движение), в этомслучае осуществляется натяжение (за,кручивание) листовой пружины на кон 40 цевом барабане, а при выходе полу- зубчатого колеса из зацепления происходит распрямление пружины 17 (возвратное движение) и подтягивание скребковой цепи 2 к комбайну.Скребки на цепи 2 закреплены шарнирно и при движении вверх имеютвозможность менять угол по отношению к оси цепи(скребки скидываются),что значительно снижает сопротивление холостого хода.В процессе работы комбайн перемещается вверх и тянет эа собой скребковую цепь, удлиняя ее. Свободнаячасть цепи укладывается на почвуштрека,форчула изобретенияВыемочно-доставочная установка,включающая комбайн, доставочный органв в иде скребков ой цепи, св я заннойодним концом с комбайном, а другим -с приводом доставочного устройства,о т л и ч а ю щ а я с я тем, что,с целью упрощения конструкции иобеспечения безопасности работ"; связьскребковой цепи с комбайном выполнена в виде барабана, установленного накомбайне и укрепленного на валу, приэтой между валом и барабаном расположена листовая пружина.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 407062, кл. Е 21 Р 13/08, 1972.2, Авторское свидетельство СССРМ 401809, кл, Е 21 Р 13/00, 1971Составитель Н. ЯТехреду Л,АлфероваТираж 657Государственноголам изобретенийква ЖРаушс чик ЦНИИПИ по д 13035 Мо
