Устройство для определения ошибок среза по углу а кварцевых пластин

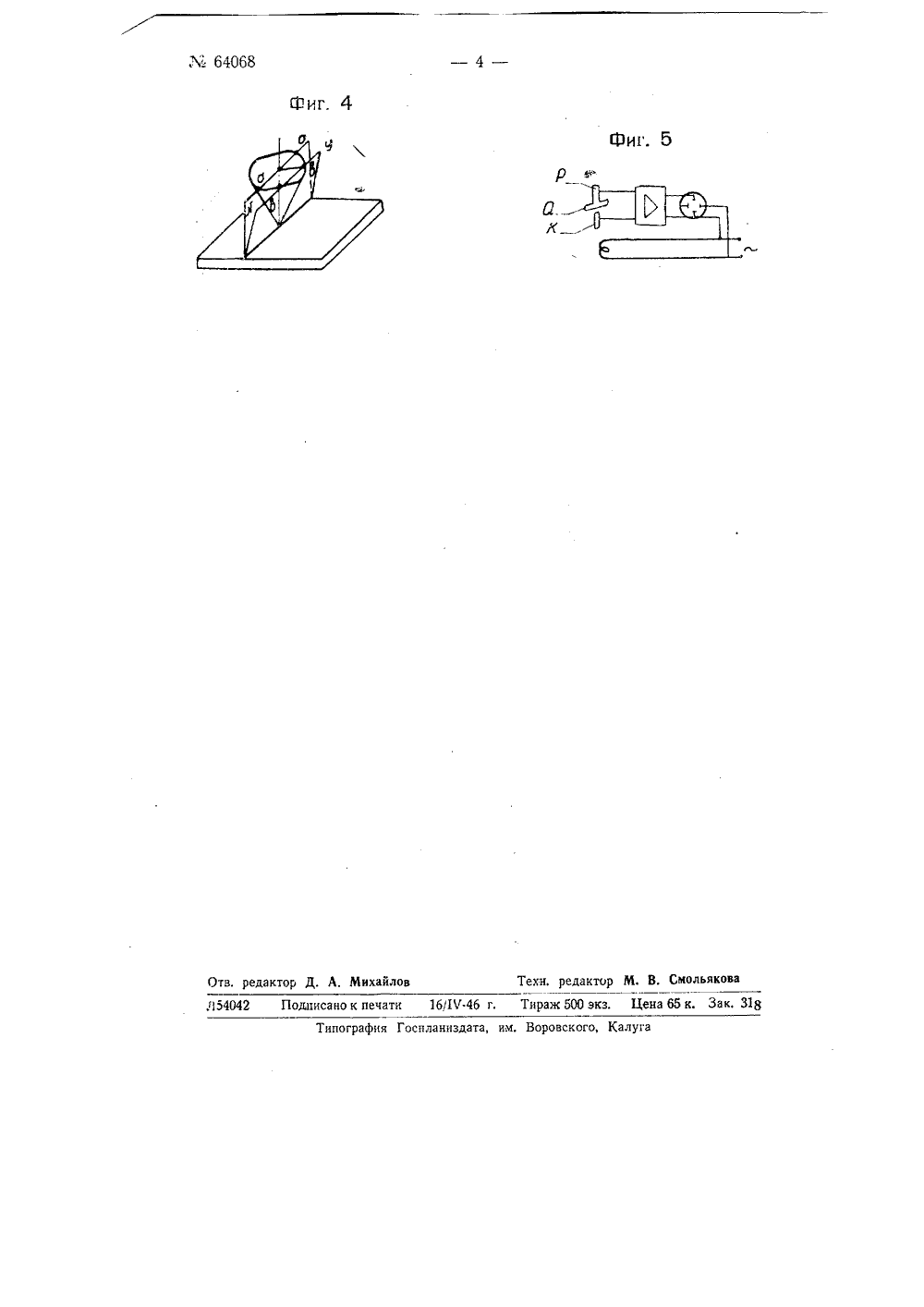

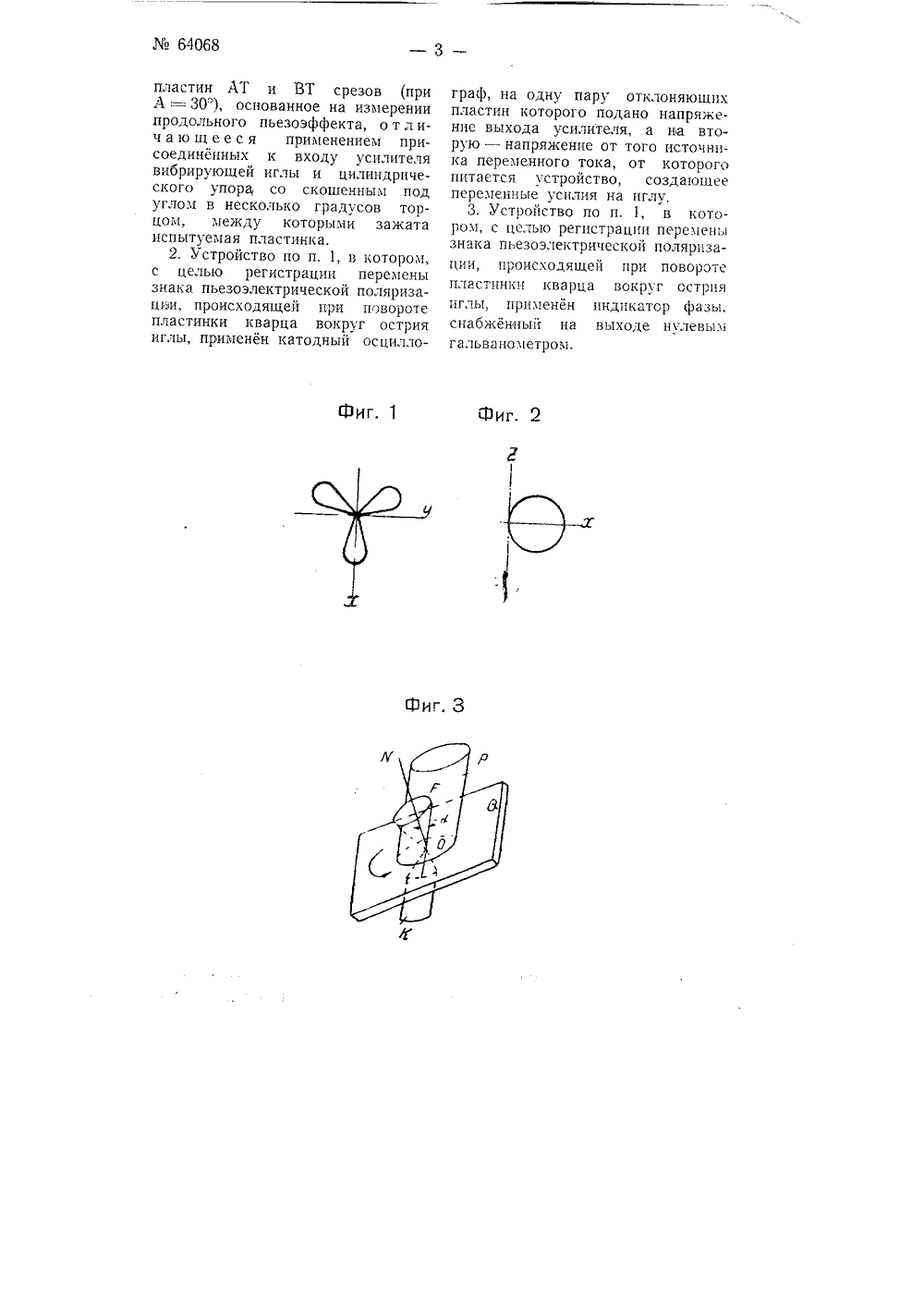

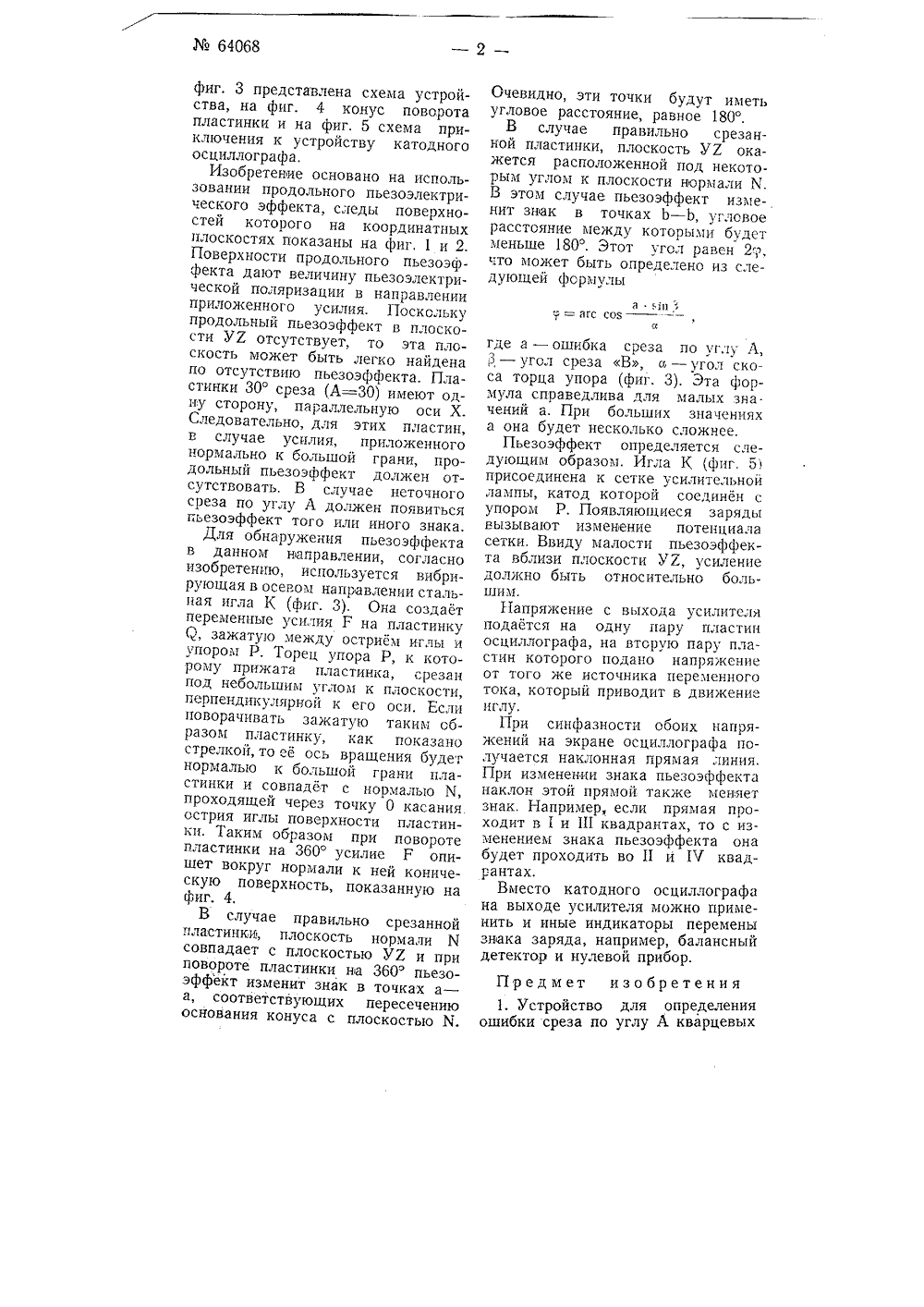

Очевидно, эти точки будут иметь угловое расстояние, равное 180.В случае правильно срезанной пластинки, плоскость УХ окажется расположенной под некоторым углом к плоскости нормали Х. В этом случае пьезоэффект изменит зизак в точках Ь - Ь, угловое расстояние между которыми будет меньше 180. Этот угол равен 2 что может быть определено из следующей формулы сц з=мс совЯ где а - ошибка среза по углу А, р - угол среза В, к - угол скоса торца упора (фиг. 3). Эта формула справедлива для малых зна. чений а. При больших значениях а она будет несколько сложнее.Пьезоэффект определяется следующим образом. Игла К (фиг. 5 присоединена к сетке усилительной лампы, катод которой соединен с упором Р. Появляющиеся заряды вызывают изменение потенциала сетки, Ввиду малости пьезоэффекта вблизи плоскости УУ усиление должно быть относительно больНапряжение с выхода усилителя подается на одну пару пластин осциллографа, на вторую пару пластин которого подано напряжение от того же источника переменного тока, который приводит в движение иглу,При синфазности обоих напряжений на экране осциллографа получается наклонная прямая линия. При изменении знака пьезоэффекта наклон этой прямой также меняет знак. Напримересли прямая проходит в 1 и 111 квадрантах, то с изменением знака пьезоэффекта она будет проходить во 11 и И квадрантах.Вместо катодного осциллографа на выходе усилителя можно применить и иные индикаторы перемены знака заряда, например, балансный детектор и нулевой прибор. Предмет изобретения 1. Устройство для определенияошибки среза по углу А кварцевых фиг, 3 представлена схема устройства, на фиг. 4 конус поворота пластинки и на фиг, 5 схема приключения к устройству катодного осциллографа.Изобретенне основано на использовании продольного пьезоэлектрического эффекта, следы поверхностей которого на координатных плоскостях показаны на фиг, 1 и 2. Поверхности продольного пьезоэффекта дают величину пьезоэлектрической поляризации в направлении приложенного усилия. Поскольку продольный пьезоэффект в плоскости УХ отсутствует, то эта плоскость может быть легко найдена по отсутствию пьезоэффекта, Пластинки 30 среза (А=30) имеют одну сторону, параллельную оси Х. Следовательно, для этих пластин, в случае усилия, приложенного нормально к большой грани, продольный пьезоэффект должен отсутствовать, В случае неточного среза по углу А должен появиться пьезоэффект того или иного знака,Для обнаружения пьезоэффекта в данном направлении, согласно изобретению, использу ется вибрирующая в осевом направлении стальная игла К (фиг. 3), Она создает переменные усилия Г на пластинку Я, зажатую между острием иглы и упором Р, Торец упора Р, к которому прижата пластинка, срезан под небольшим углом к плоскости, перпендикулярной к его оси. Если поворачивать зажатую таким образом пластинку, как показано стрелкой, то ее ось вращения будет нормалью к большой грани пластинки и совпадет с нормалью 1 Ч, проходящей через точку 0 касания острия иглы поверхности пластинки. Таким образом при повороте пластинки на 360 усилие Р опишет вокруг нормали к ней коническую поверхность, показанную на фиг, 4.В случае правильно срезаннойпластинки, плоскость нормали И совпадает с плоскостью УУ, и при повороте пластинки на 360 пьезоэффект изменит знак в точках а - а, соответствующих пересечению основания конуса с плоскостью Х.пластин АТ и ВТ срезов (при А = 30), основанное на измерении продольного пьезоэффекта, о т л ич а ю щ е е с я применением присоединенных к входу усилителя вибрирующей иглы и цилиндрического упора, со скошенным под углом в несколько градусов торцом, между которыми зажата испытуемая пластинка.2. Устройство по п. 1, в котором, с целью регистрации перемены знака пьезоэлектрической поляризации, происходящей при повороте пластинки кварца вокруг острия иглы, применен катодный осциллограф, на одну пару отклоняющих пластин которого подано напряжение выхода усилителя, а на вторую - напряжение от того источника переменного тока, от которого питается устройство, создающее переменные усилия на иглу,3, Устройство по п. 1, в котором, с целью регистрации перемены знака пьезоэлектрической поляризации, происходящей при повороте пластинки кварца вокруг сстрия иглы, применен индикатор фазы, снабженный на выходе нулевым гальванометром.
