Трелевочная установка для транспортировки хлыстов деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 610704
Автор: Ходосовский
Текст

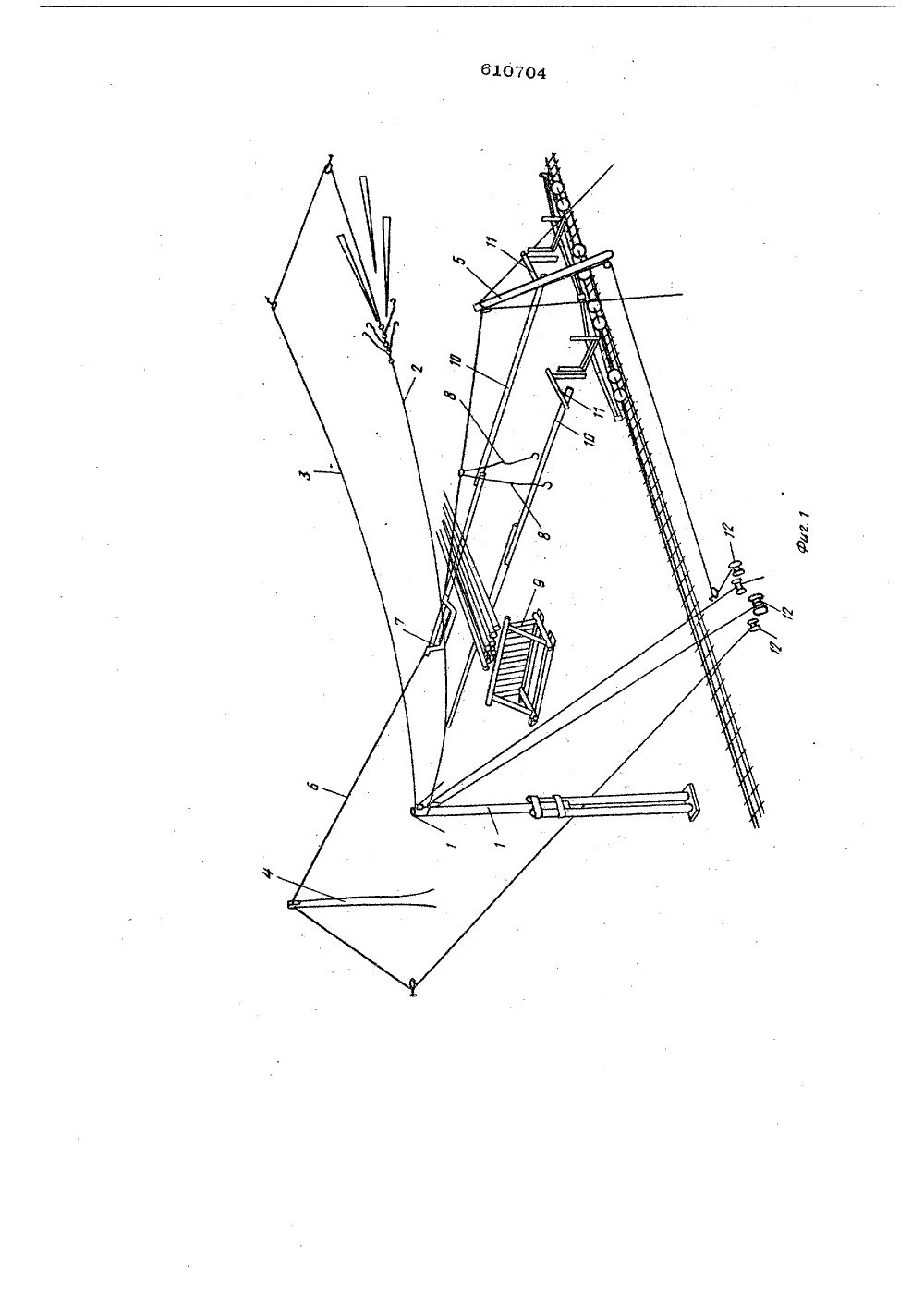

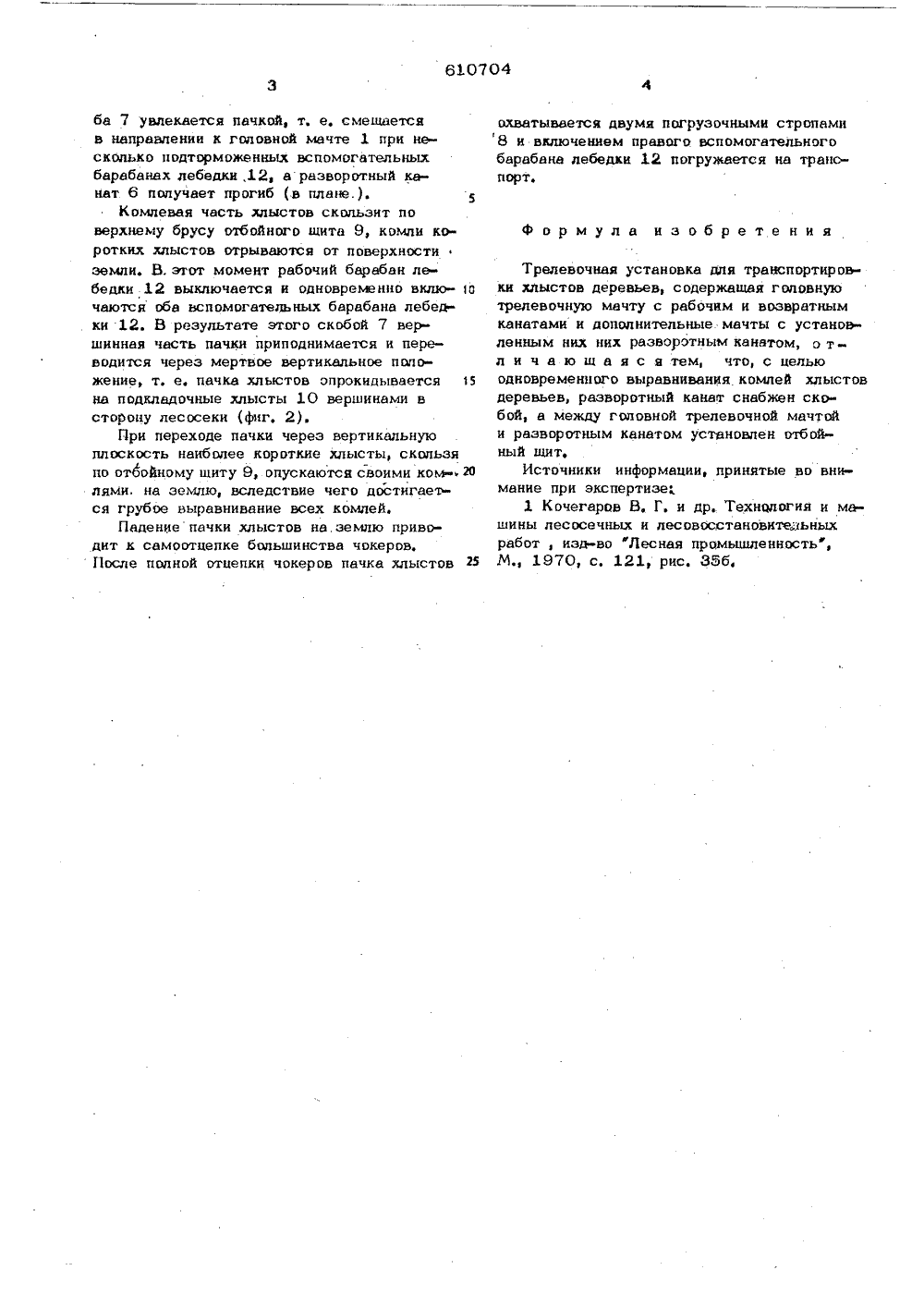

ОП ИСАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДВТИЛЬСТВУ Союз Советских Социалистииаских Республик)24 В 6 соединением заявкиГоаударственнъа комитет Совета 1 йнннстрав СССР по делам изобретений н открытий.06 45) Дата опубликования описан 088,8) 2) Авт В, Ходосовс обретени Белорусский технологический институт им. С. М, Кирова) ТРЕЛЕВОЧНАЯ УСТАНОВК ХЛЫСТОВ ДЕРЕВЬа обеспе- )Око ей фновка, обнивания Изобретение относится к области леснойпромышленности, а именно к трелевочнымустановкам,Известна трелевочная установка для трвпортировки хлыстов деревьев, содержащаяголовную трелевочную мачту с рабочим ивозвратным канатами и дополнительные мачтс установленным нв них разворотным канаИ Однако такая установка не всегд чивает одновременное выравнивание мл хлыстов всей подтрелеванной пачки.Целью изобретения является одновременное выравнивание комлей хлыстов деревьев.Цель достигается тем, что разворотный 15 канат снабжен .скобой, а между головной трелевочной мачтой и рвзворотным,квнатом установлен отбойный шит.На иг. 1 изображена трелевочная усташий вид; на фиг. 2 - схема выравкомлей хлыстов.Трелевочная установка содержит голов" ную трелевочную мачту 1 с рабочим 2 и возвратным 3 канатами, дополнительные мачты 4 и 5 с установленным наних рвзворотным канатом 6, который проходитпод рабочим 2 и возвратным 3 канатами,На разворотном канате 6 закреплена скоба7 в виде лотка.К разворотному канату прикреплены погрузочные стропы 8. Между головной мачтой1 и разворотным канатом 6 установлен отбойный щит 9, Параллелью рвзворотноь 1 уканату 6 на земле установлены подкладочные хлысты 10 вершинами в сторону песосеки. К. подкладочным хлыстам 10 прикреплены наклонные покаты 11. Для привода разворотного 6, рабочего 2 и возвратного 3 канатов установлена лебедка 12.Выравнивание комлей хлыстов и погрузкахлыстов на транспортер осуществляется следующим образомПри подходе пачки хлыстов к головноймачте 1 вершинная часть хлыстов приподнимается нв значительную высоту, В этовремя включением лебедки 12 скоба 7 подводится под вершинную часть пачки. Згаоперация может осуществляться при движениитрелюемой пачки,или при ее остановке. Впроцессе дальнейшего движения пачки скоба 7 увлекается пачкой, т. е, смешается в направлении к головной мачте 1 при несколько подторможенных вспомогательных барабанах лебедки,12, а разворотный канат 6 получает прогиб (в плане.).5Комлевая часть хлыстов скользит по верхнему брусу отбойного щита 9, комли коротких хлыстов отрываются от поверхностиземли. В. этот момент рабочий барабан лебедки 12 выключается и одновременно видо О чаются оба вспомогательных барабана лебедки 12. В результате этого скобой 7 вершинная часть пачки приподнимается и пере водится через мертвое вертикальное папожение, т. е. пачка хлыстов опрокидывается 15 на подкладочные хлысты 10 вершинами в сторону лесосеки (фиг. 2).При переходе пачки через вертикальную плоскость наиболее короткие хпысты, скапьзя по отбойному щиту 9, опускаются своими ком лями, на землю, вследствие чего достигаегся грубое выравнивание всех комлей.Падение пачки хлыстов на.землю приводит к самоотцепке большинства чокеров. После полной отцепки чокеров пачка хлыстов 25 охватывается двумя погрузочиыми стропами 8 и включением правого вспомогательного барабана лебедки 12 погружается на транспорт.формула изоб рете нияТрелевочная установка для транспортировки хлыстов деревьев, содержащая головнуютрелевочную мачту с рабочим и возвратнымканатами и дополнительные мачты с установленным них них разворотным канатом, о тл и ч а ю щ а я с я тем, что, с цельюодновременного выравнивания комлей хлыстовдеревьев, разворотный канат снабжен скобой, а между головной трелевочной мачтойи разворотным канатом установлен отбойный щит,Источники информации, принятые во внимание при экспертизе1 Кочегаров В. Г. и др. Технология и машины лесосечных и лесовосстановительныхработ , изд-во фЛесная промышленностью,М., 1970, с. 121, рис. 35 б 1
СмотретьЗаявка
2426317, 06.12.1976
БЕЛОРУССКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ИМЕНИ С. М. КИРОВА
ХОДОСОВСКИЙ МИХАИЛ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: B61B 7/00
Метки: деревьев, транспортировки, трелевочная, хлыстов
Опубликовано: 15.06.1978
Код ссылки
<a href="https://patents.su/4-610704-trelevochnaya-ustanovka-dlya-transportirovki-khlystov-derevev.html" target="_blank" rel="follow" title="База патентов СССР">Трелевочная установка для транспортировки хлыстов деревьев</a>
Устройство для выравнивания комлей стеблей
Номер патента: 71876
Опубликовано: 01.01.1948
Автор: Андреев
Метки: выравнивания, комлей, стеблей
...толщины поступает на колковый транспортер 1, состоящий из двух параллельно идущих цепей с насаженными на них колками. Над плоскостью цепей укреплены две планки 2, которые придерживают слой стеблей н свободном состоянии в колковом поле транспортера.Сбоку, со стороны продвижения комлевой части стеблей и в плоскости их движения, на уровне транспортера установлено вращающееся колесо. Оно выравнивает упирающиеся в сбод колеса комли стеблей при их продвижении мимо него. Для осуществления процесса выравнивания стеблей окружная скорость обода колеса 3 должна быть несколько больше линейной скорости движения транспортера. Стебли должнь 1 находиться в полусвободном состоянии.Для съема стеблей с игольчатого транспортера на шкивах 5 цепей...
Способ выравнивания торцев хлыстов в пачке
Номер патента: 478770
Опубликовано: 30.07.1975
Авторы: Вороницын, Красильников, Першанов
МПК: B65G 57/00
Метки: выравнивания, пачке, торцев, хлыстов
...производительность.Предложенный способ не имеет этих недостатков и отличается от известного тем, что одновременно с вибрацией пачку хлыстов принудительно надвигают на неподвижный щит,На чертеже изображено устройство для осуществления предлагаемого способа. Оно содержит подвижную кассету 1, неподвижный щит 2, лебедку 3 с трособлочной системой и вибратор 4.Доставленную на нижний склад пачку хлыстов перегружают с подвижного состава в кассету 1 специального устройства. Комли хлыстов располагают на некотором расстоянии от неподвижного щита 2. После приведения устройства в действие подвижную кассету 1 вместе с уложенной на нее пачкой хлыстов начинают перемещать, например, при помощи лебедки 3 с трособлочной системой в наклонном...
Лебедка для привода замкнутого каната трелевочной установки
Номер патента: 470484
Опубликовано: 15.05.1975
Автор: Мартынихин
МПК: B66D 1/60
Метки: замкнутого, каната, лебедка, привода, трелевочной, установки
...оси осуществляется от отдельных передач. В последнем случае на реборде 9 установлен зубчатый венец 14, В лебедке преду смотрено раздельное торможение канатоведущих шкивов 7 и 8 и остова приводного устройства.Работу лебедки следует рассматривать: втранспортном цекле (передвижение грузоне сущего органа в пролете); при изменении числа витков каната на приводном устройстве; при укладке или выдаче всего каната на лебедку при демонтаже или монтаже канатной системы установки на лесосеке,25 При работе лебедки в транспортном цеклеот двигателя 1, через коробку перемены пере.дач 2, реверс 3, систему промежуточных шестерен, муфту 5 и шестерни 12 приводятся в движение шестерни 11 замкнутой зубчатой пе- ЗО редачи и соединенные с ними...
Трелевочная лебедка
Номер патента: 1549906
Опубликовано: 15.03.1990
МПК: B66D 1/36
Метки: лебедка, трелевочная
...во времятрелевки.На фиг. 1 показана лебедка, общий вид,аксонометрия; на фиг, 2 - разрез А-А нафиг. 1; на фиг. 3 - вид Б на фиг, 2.Лебедка состоит из тележки 1, на котоой установлен корпус 2 со встроеннойтрансмиссией 3 и канатным барабаном 4,К корпусу 2 жестко закреплен бензодвигатель 5, шарнирно - канатоукладчик 6а сверху над входным отверстием приемаНангта 7 в кронштейнах 8 двуплечих подпружиненных рычагов 9 установлен ролик 10,имеющий на своей цилиндрической поверхНости левую и правую профильную канавкус шагом, равным диаметру троса 7. Одиниз рычагов 9 связан тягой 11 с механизмомогключения двигателя (например, с кнопкойнаполнения карбюратора топливной смесью) . Рычаги 9 закреплены шарнирно ккронштейнам 8. с помощью канатоукладчика...
Лебедка с постоянным натяжением каната
Номер патента: 548555
Опубликовано: 28.02.1977
МПК: B66D 1/50
Метки: каната, лебедка, натяжением, постоянным
...через дроссель 13 подводится жидкость под давлением от трубопровода 6 в полость 14 под плунжером 15, Плунжер 15 переме щается в цилиндре 16, имеющем проточку 17,соединенную трубопроводом 18 со сливом.Лебедка работает следующим образом.Тяговое усилие каната 1 через барабан 2и стойку 4 стремится переместить плунжер 30 15 в крайнее правое положение и перекрытьпроточку 17, С другой стороны па плунжер 15 действует давление жидкости, поступающей по трубопроводу 12 из трубопровода 6, причем величина давления жпдкости в труоопроводе 6 заведомо большая, 1 ем трсбустс для преодоления силы, действующей от тягового усилия каната 1. Поэтому плунжср 15 автоматически настолько перекроет проточку 17, что давление под ним уравновешивает силу от тягового...
