Коллектор для подключения датчиков давления к испытательному стенду

Номер патента: 602800

Авторы: Демченко, Проскурин

ZIP архив

Текст

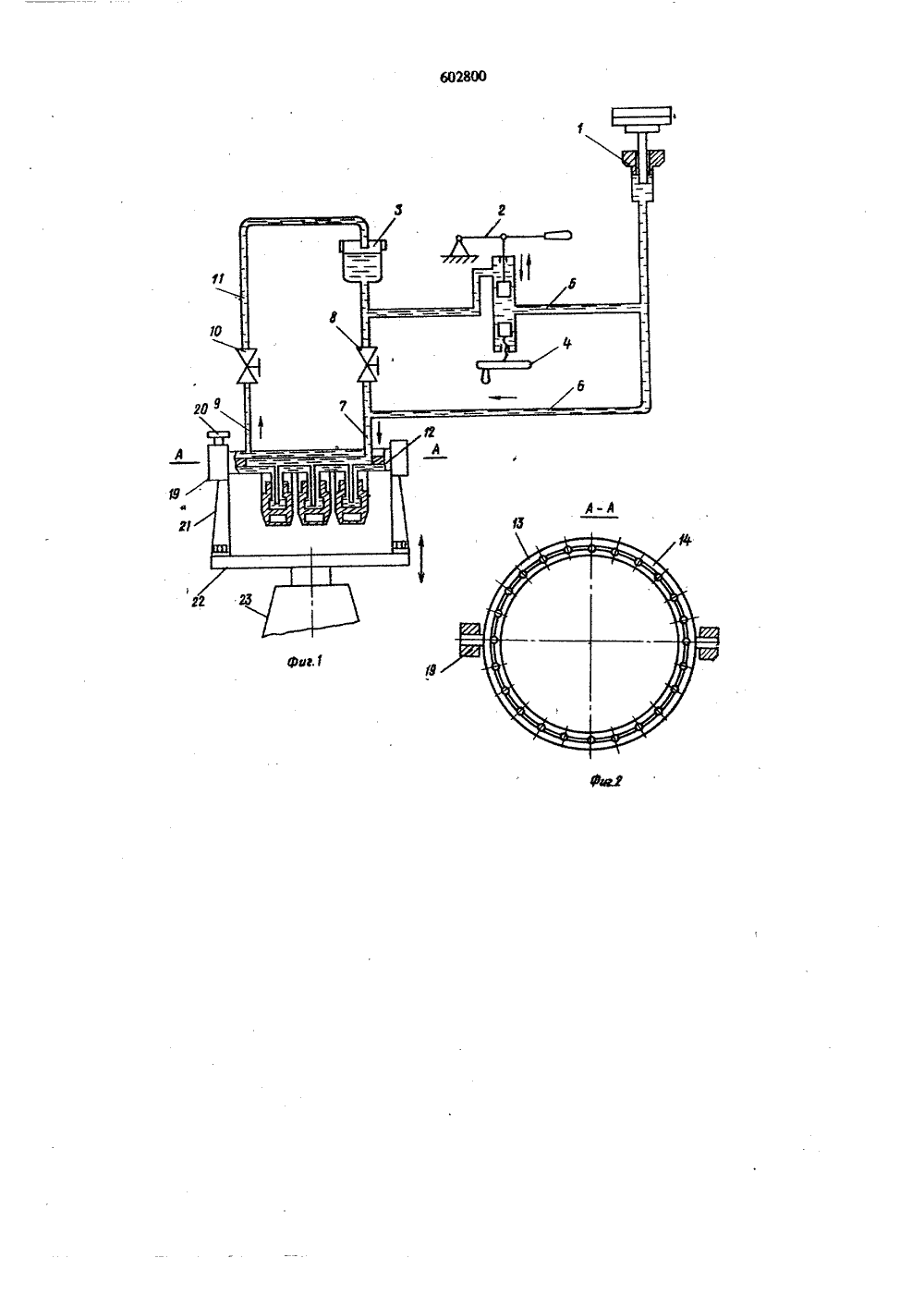

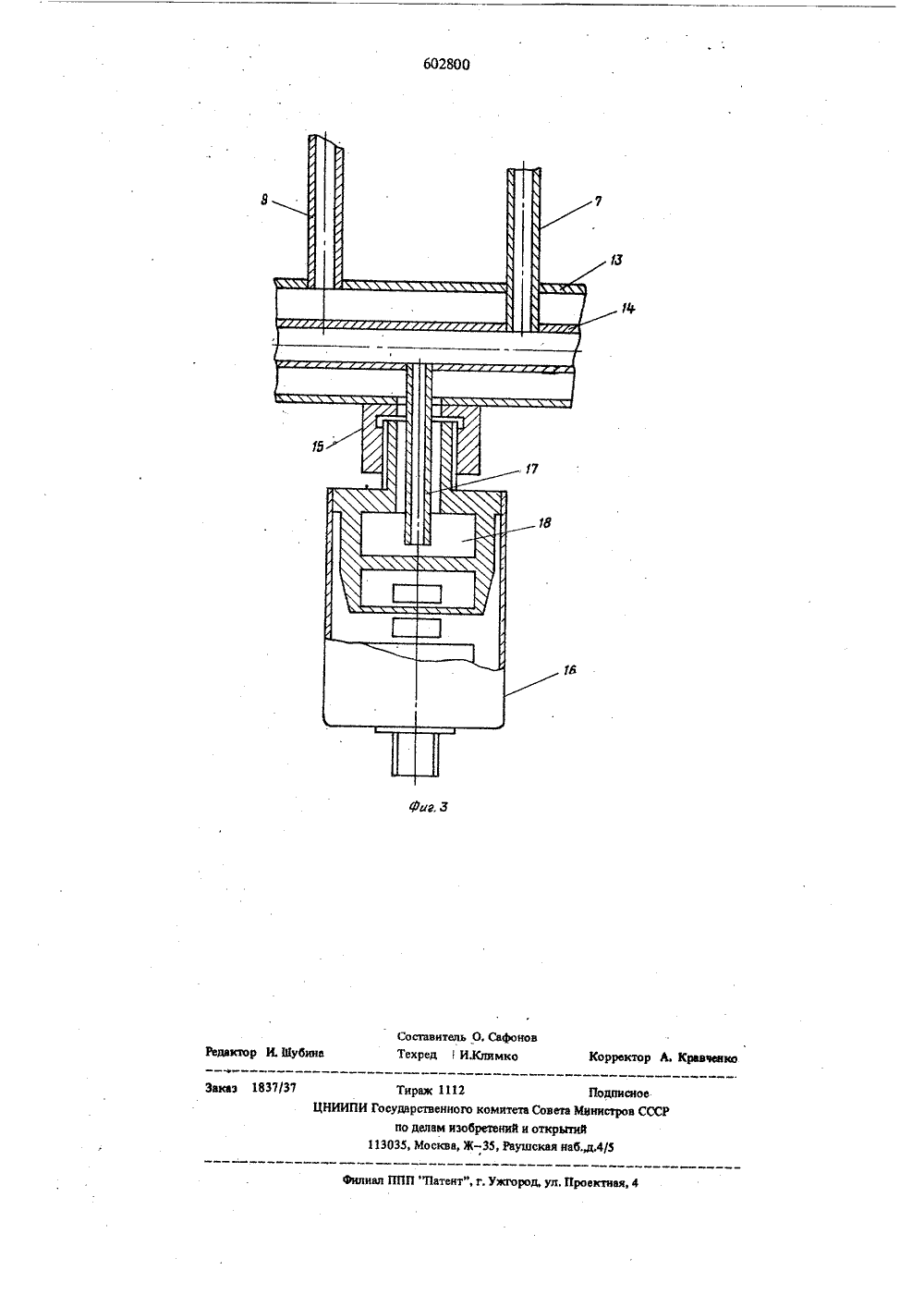

ОП ИСАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Соцналнстинеских Республик(51) М, Кл, 6 01 1 11/00 осударстаеииыи комитетСовета Министров СССРпо делан изооретеиийи открытий(72) Авторы изобретени М. И. Проскурин и О. И. Демченко 71) Заявитель 4) КОЛЛЕКТОР ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКО ДАВЛЕНИЯ К ИСПЫТАТЕЛЬНОМУ СТЕНДУ к облает Изобретение отно триборо строе1 тания датчи м я тро стенду, содержанием трубопровод со штуцерами для присоединения датчиков, трубопровод выполнен тороидальным и снабжен штуцером для присоеЧдинения к дренажной системе испытательного стенда, внутрь него введен дополнительный тороидаль ный трубопровод меньшего диаметра, снабженный штуцером для подсоединения к системе создания давления и трубками, входящими в подмембранную полость каждого датчика, при этом внешний тороидальный трубопровод установлен на шарнирах на вибростенде.На фиг, 1 представлена конструктивная схема установки, содержащей коллектор; на фиг, 2 - вид коллектора в сечении А - А; на фиг. 3 - конструк. тивная схема установки одного нз датчиков на одно- б погреши проверк коллекторе,Установка содержи метр 1, систему создани систему. Система создан ный насос 2, соединеннь пресс 4 и трубопроводь связан с питательным б ние подмемкостью.Однакрепы мерыдатчиков рЦельповерки да ю подмем по запол бочей жи ю повышение точност зобретентчиков. ренажная система вк 3) Опубликовано 15.04.7 5) Дата опубликования ния, в частности к ус иства дл испьков давления.Известно использование коллекторов для временного подключения нескольких датчиков пытательному стенду 11Известный коллектор не обеспечивает исклю. чения попадания воздуха в полость датчика, заполненную жидкостью,Наиболее близким по технической сущности и достигаемому эффекту к предлагаемому коллектору является устройство, содержащее трубопровод оо штуцерами для присоединения датчиков давления (2. Наличие в жидкости газовых пузырей приводит к изменению зависимости выходного сигнала датчика от давления н повышению его сти. Поэтому для повышения точности датчиков требуется тщательное заполнебранной полости датчика рабочей жид 2о в указанной установке не предусмотнени бранной полости Цель достигается тем, что в коллекторе длялючения датчиков давления к испытательному т грузопоршневои маноя давления и дренажную ия давления включает клапан. й с питательным бачком 3,5,6,7, причем трубопровод 7 ачком 3 через вентиль 8, ючает трубопровод 9, вен602800 датчиков 16 технической документацией, При этом вентиль 8 закрывается, опоры 19 фиксирутстся фиксатором 20, и при помощи насоса 2, весь гидравлический тракт прокачивается рабочей жид. б костью, В начале прокачки иэ дренажной системывытекает эмульсия, т,е, смесь газа с жидкостью.При удалении газовых включений из подмембранных полостей 18 датчиков 16 и коллектора 12 из дренажной системы вытекает жидкость без следов О газа, что свидетельствует о готовности для проведения проверки датчиков 16 давлением жидкости, которое контролируется по грузопоршневому манометру 1, Показания поверяемых датчиков при этом регистрируются при помощи вторичной аппаратуры,Поверку датчиков можно проводить как приработающем, так и при выключенном вибростен.де 23 с различным расположением коллектора 12 в пространстве, Этим достигается проверка показа.ний поверяемых датчиков в зависимости от воз.2 о,действия вибраций и пространственной ориентации. После этого открываются вентили 10 и 8. При этом рабочая жидкость иэ питательного бачка 3 самотеком перетекает через вентиль 8 и трубопровод 7 во внутренний трубопровод 14 коллекто. ра 12. Иэ трубопровода 14 жидкость через труб. ки 17 поступает в подмембранные полости 18 датчиков 16. Так как подмембранные полости 18 заполняются жидкостью снизу вверх, то воздух из них через штуцеры 15 вытеснятся в трубопро вод 3, иэ которого он поступает через трубопровод 9 и вентиль 10 в питательный бачок 3, Постепенно весь коллектор 12 заполняется жидкостью, а воздух вытесняется через дренажную систему, 1 ороидальная форма коллектора 2 способствует луч;. 85 шему вытеснению воздуха, так как при повороте коллектора 12 в шарнирных опорах 9 воздух скапливается сверху части коллектора 12, откуда более свободно выходит в дренажную систему,Для отделения газовых пузырьков от стенок 40 подмембранных полостей 18 и трубопроводов 3 и 14 и удаления газовых включений нз жидкости на коллекторе 12 с датчиками 16 с помощью вибростенда 23 создается вибрация, допустимая для тиль 10 и трубопровод 11. Система создания давлениа и дренажная система связаны между собойчерез коллектор 12, состоящий из наружного торои. дального трубопровода 13 (см. фиг. 3), соединенного с трубопроводом 9 дренажной системы, и внутреннего тороидального трубопровода 14, соединен. ного с трубопроводом 7 системы создания давления, На наружном трубопроводе 13 расположены шту цера 15 с датчиками 16. На внутреннем трубопроводе 14 расположены трубки 17, входящие в подмембранную полость 18 каждого датчика 16. Коллектор 12 снабжен шарнирными опорами 19 с фиксатором 20 и с помощью стоек 21 закреплен на столе 22 вибростенда 23. Для удобства трубопро. воды 7 и 9 выполнены гибкими.Установка работает следующим образом, После монтажа датчиков 16 к штуцерам 15 коллектора 12 последний поворачивается на шарнирных опорах 19 в такое положение, чтобы датчи. ки 16 располагались снизу. Формула изобретения Коллектор для подключения датчиков давления к испытательному стенду, содержащий трубопровод со штуцерами для присоединения датчиков,о т л и ч а ю щ и й с я тем, что, с целью ловы.шения точности испытаний, трубопровод выполненторондальным и снабжен штуцером для присоединения к дренажной системе испы 1 ательного стен.да, внутрь него введен дополнительный тороидальный трубопровод меньшего диаметра, снабженныйштуцером для подсоединения к системе созданиядавления и трубками, входящими в подмембранную полость каждого датчика, при этом внешнийтороидальный трубопровод установлен на шарнирахна вибростенде.Источники информации, принятые во вниманиепри экспертизе:1. Авторское свидетельство СССР Х 150275,кл. 6 0111/00, 1962.2. Авторское свидетельство СССР И 205344,кл, 6 0111/00, 967,.Климко ех е Редактор И. Шубинаказ 1837/37 тираж 1112 Подписное НИИПИ Государственного комитета Совета Министров ССС по делам изобретений и открытий 113035, Москва, Ж, Раушская наб.д.4/5
