F04B 41/06 — комбинации из двух или более компрессоров

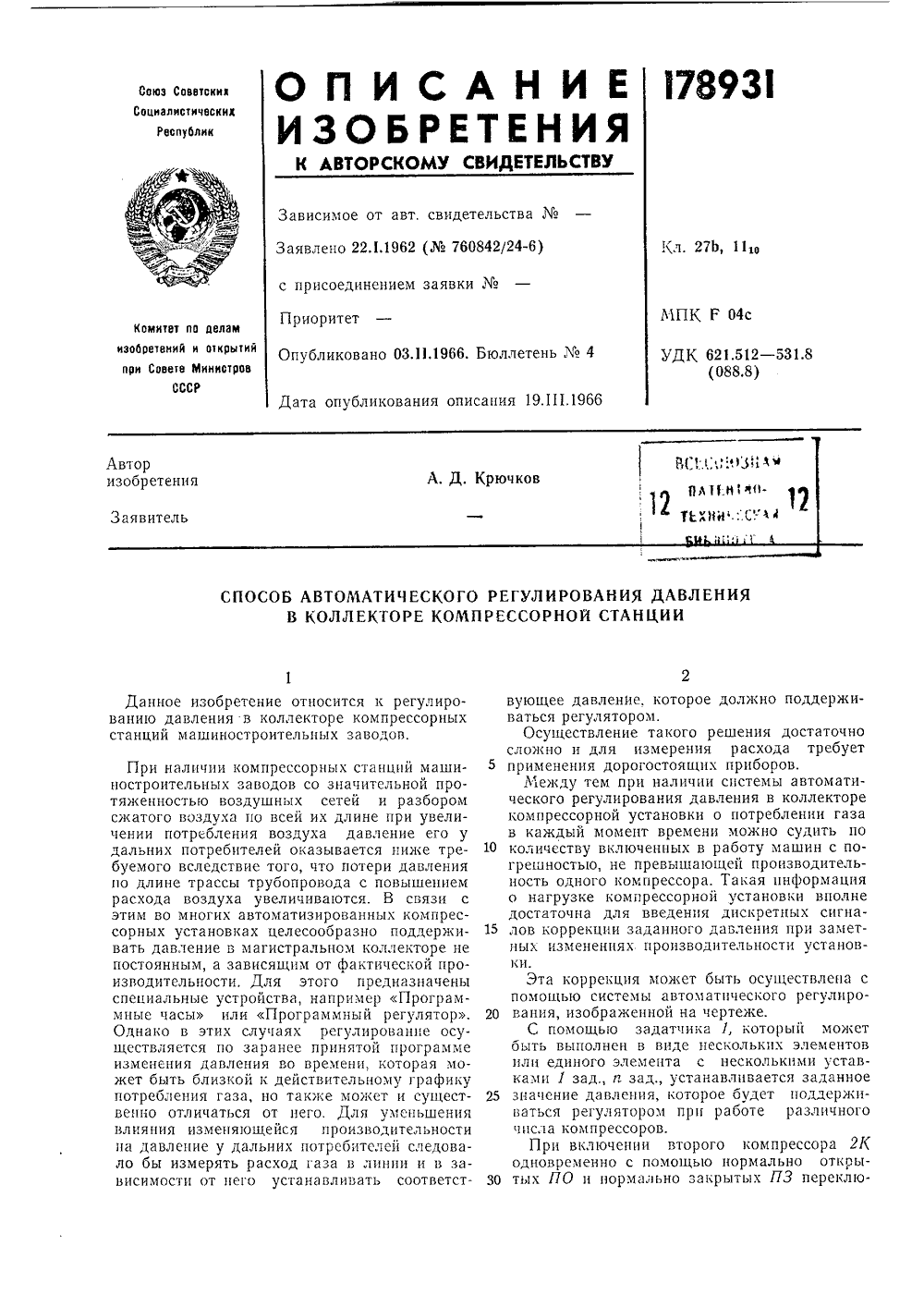

Номер патента: 178931

Опубликовано: 01.01.1966

Автор: Крючков

МПК: F04B 41/06, G05B 21/00

Метки: давления, кол1прессорной, коллекторе, станции

...момент времени можно судить по количеству включенных в работу машин с погрешностью, не превышающей производительность одного компрессора. Такая информация о нагрузке компрессорной установки вполне достаточна для введения дискретных сигналов коррекции заданного давления при заметных изменениях производительности установЭта коррекция может быть Осуще спомоцью системы автоматического о вания, изображенной на чертеже.С помощью задатчика 1, кот 01 ый можетбыть выполнен в виде нескольких элементов пли единого элемента с несколькими уставкамп 1 зад и зад., устанавливается заданное 25 значение давления, которое будет поддерживаться регулятором прп работе различного числа компрессоров.При включении второго компрессора 2 Кодновременно с помощью...

Номер патента: 1492836

Опубликовано: 27.10.2004

Авторы: Лузинов, Фортинов

МПК: F04B 41/06

Метки: многокомпрессорная

Многокомпрессорная установка для производства сжатого воздуха, содержащая приводимые от маршевых двигателей компрессоры, соединенные с магистралью нагнетания сжатого воздуха линиями высокого давления, в каждой из которых установлены автомат давления и маслоотделитель, отличающаяся тем, что с целью повышения надежности установки и пневмосистемы, установка снабжена блоком челночных клапанов, установленным в линии связи автоматов давления с клапанами автоматического слива конденсата из маслоотделителя, при этом входы блока челночных клапанов соединены с трубопроводом командного давления, а выход - с общей магистралью.
