Устройство для подборки и траспортирования деревьев

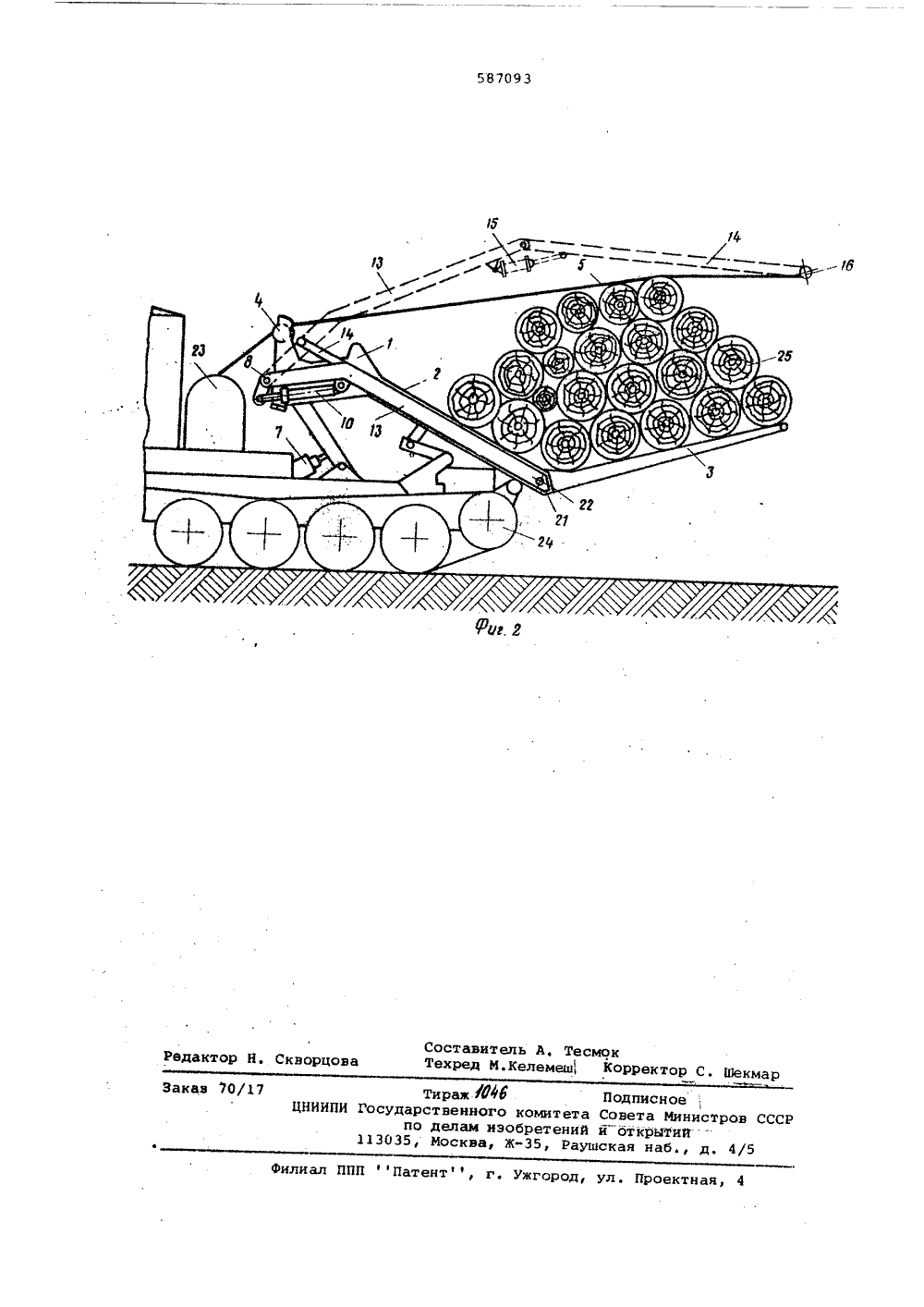

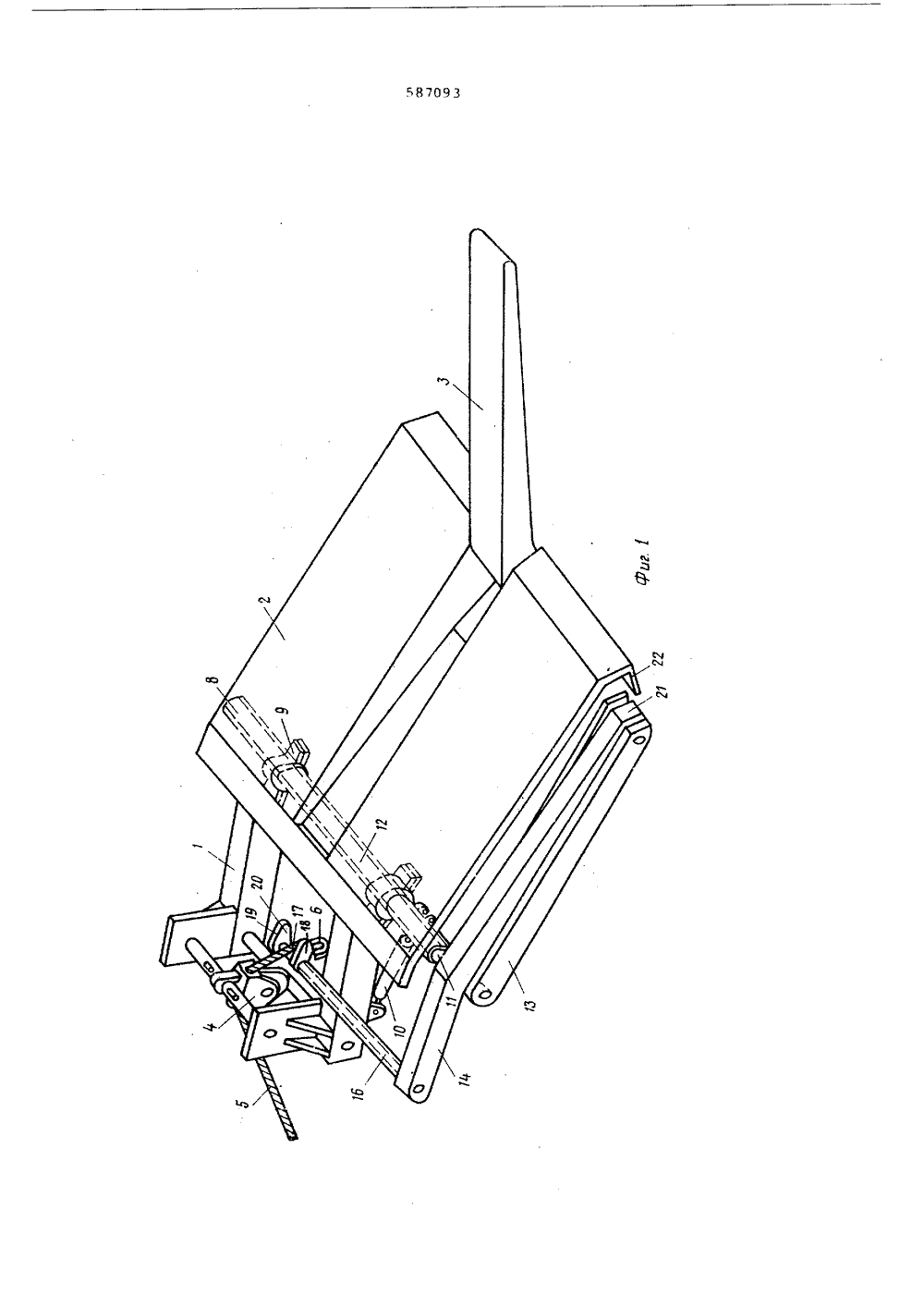

(и), 587093 публ АВТОРСКОМУ СВЙДгТЕЛЬСТВУ Вв)ДОПОЛННтЕЛЬНОЕ К аат. СВИд-В евео 90 З 76 (21) 2333100/29ийенневв заавкн.Ю. -рнтет 51) Я. КЛ. В бб Рф 9/Об А 016 23/08 еерврвтвеввыв веввтвтСеввтв Мввветрев СССРве оввв ввеервтвввв етвектМ Ф) Оп ликоваяо 050138,БтоллетаяЬ й 1 опубликовании описанию 1001,78 4.0.36(0888) Авторынзобретен Перфилон(54) УСТРОЙСТВ ОДБОРКИ И ТРАНСПОРТИРОВАНИИДЕРЕВЬЕВ Мерхностью нен н виде щекаНа фиг, устройство на фиг, 2 эображено предлагбщий вид, аксономо же, вид сбоку. рияв Устройство для подборки и транспортирования деревьев состоит из остова1 и настила 2 щита, откидного клыка 0 3, блока 4, троса 5 и крюка б, атакже гидропривода 7, Поперек остова1 щита установлена горизонтально те"лескопическая подвеска 8, закрепленная в подшипниках 9 с возможностью Ь поворота в продольной вертикальнойплоскости при помощигидроцилиндра10 На подвижйой части 11 подвески,перемещаемой гидроцилиндром 12, закреплена рукоять 13, соединенная со ф стрелой 14, которая поворачиваетсяотнооительно рукояти 13 гидроприводом 15. На свободном конце стрелы 14на горизонтальной штанге 16 смонтироватросоный захват 17, расположенный в 6 зоне набегания троса 5 с крюком, 6 наблок 4 щита. Неподвижная 18 и подвижная 19 щеки тросоного захната 17имеют зажимные поверхности 20, выпол"ненные с возможностью ориентации зева крюка 6 .параллельно продольной Изобретение относится к Машинам па= кетирования, обвяэки и транспортирования лесоматериалов и может быть использовано в лесной промышленности.Известно устройство для подборки и транспортирования деревьев, монтируемое на самоходном шасси и содержащее погрузочный щит с откидным клыком, лебедку с тросом, имеющим крюк на свободном конце и гидропривод 11 .Недостатком, известного устройства является применение ручного труда при обвязке пакетов.С целью устранения указанного недостатка, устройство выполнено с поворотной в продольной вертикальной, плоскости стрелой, которая при поглощи горизонтальной подвески соединена со щитом и имеет на свободном конце поворотную в продольной вертикальной плоскости рукоять,: которая снабжена штангой с захватом для зажима крюка троса лебедки, причем поднес" ка выполнена раздвижной в попереч" ном направлений щита и поворотной вокруг своей продольной оси, а стрела и рукоять в месте их шарнирного соединения выполнены с упорными плоскостями контактирующими с нижней поита, причем захват выполодвижной и неподвижнойоси щита. Стрела 14 и рукоять 13 в месте их шарнирного соединения выполнены ,с упорными плоскостями 21, контактирующими с нижней поверхностью 22 щита. Трос 5 закреплен на ба рабане лебедки 23, установленной на тракторе 24.Устройство для подборки и транспортирования деревьев работает следующим образом. ОКомли; пачки деревьев 25 приподнимаются клыком 3 над землей, Тросовый захват 17 зажимает конец троса 5 с крюком 6 в зоне набегания троса на блок 4, Зажимные поверхности 20 тросового захвата 17 ориентируют эев крюка 6 параллельно продольной оси щита, Гидроцилиндр 12 выдвигает рукоять 13 со стрелой .14 в сторону так, чтобы конец горизонтальной штанги 16 с тросовым захватоМ 17 вуааел .эа край Э настила 2 щита. Далее рукоять 13 под" нимаетсЯ гИцроцюлиндуби 10 вверх, а стрела 14 с зажатый коицрм троса 5 о помощью.гидройривода 1 охватывает коющ деревьев, "Мьйовывающихсяя эа 26 левый край щита. Носле обводки конца троса 5 вокруг йачкй, деревьев тросовый захват 17, расположенный на конце штанги 16, вйовь возвращается в зону набегания троСа 5 на блок 4, и Э) крюк 6 навешивается на трос 5, образуя петлю. Стрела 14 и рукоять 13 убираются гидроцилиндрами 10,12 и 15 под настил 2 щита и фиксируются,там опорными поверхностямй, 21.35Погрузачный щит опускается гидроприводом 7 на землю. Клык 3 вытаскивается из-под пачки деревьев 25 ходом трах тора 24 и укладывается с помощью гидрапривада на чертеже не показан) в тело щита на уровне с настилом 2. Пач40 ку деревьев 25 затягивают тросовай петлей с помощью лебедки 23 на щит и отвозят к лесовозной дороге. При буксовании машины пачка деревьев, увязан. ная тросовай петлей, можетсбрасываться, трактор беэ груза проходит трудна Йроходнмое место, подтягивает лебедкойпачку деревьев и вновь грузит ее нащит,Предлагаемое устрбство обеспечиваетмеханизацию увязки пачки деревьев, сах.раняя все преимущества обычного трелевочного трактора: возможность сброса,подтягивание пачки деревьев в тРуднопроходимых местах лесосеки. Формула изобретения1, устройство для подборки и транспортирования деревьев, монтируемое на самоходном шасси и содержащее погруэочный щит с откидным клыком, лебедку с тросом, имеющим крюк на свободном конце, и гйдройривод о т л и ч а ю щ ее с я тем, что, с целью обеспечения механизации увязки пачки деревьев, устройстВо .выдопнена .с. поворотной в пррдольной вертикальной плоскости стрепай, котоая при .помощи горизонтальнойподвески соединена со щитом и имеет":ва свободной КоНЦе поВоротную в прадояьной вертикальной плоскости рукоять,которая снабжена штангой, с эах ватам для зажима крюка, троса лебедки, причем подвеска выполнена раздвижной в поперечном,направлении щита и поворотной вокруг своей продольной оси.2, Устройство по п.1, о т л и ч аю щ е.е с я тем,. чта стрела и рукоять в месте их .шарнирного соединения выполнены с упорнымк:плоскостями, контактирующими с нижней поверхностью щита.3. Устройство по и. 1, о т л и ч аю щ е е с я тем, что захват выполнен в виде подвижной и неподвижной щек.Источники информации, принятые вовнимание при экспертизе:1. Авторское свидетельство 9 442145,кл, В 66 бф 9/06, 1972.587093 Составитель А. ТесмокТехред М.Келемеш Корректор С. Шекмаре едактор Н. С а Тираж ЮЮ Подп Государственного комитета Сове по делам изобретений йот 113035, Москва, Ж, Раушскаясноеа Министров СССритийнаб., д. 4/5 акаэ 70 17 ЦНИИП лиал ППП Патент, г. Ужгород, ул . Проектная, 4
