Устройство для спуска длинномерных материалов в шахту по стволу с использованием клети

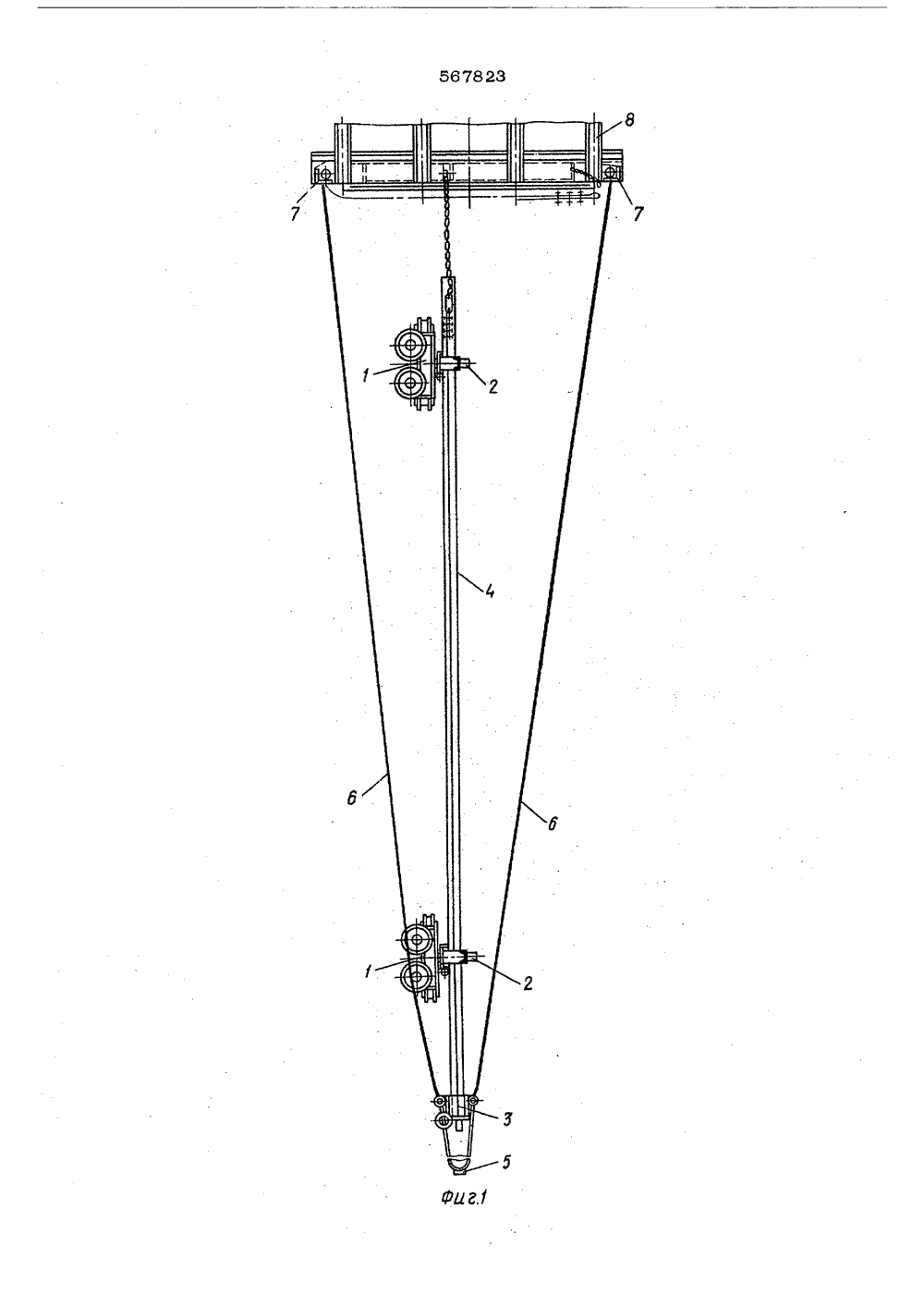

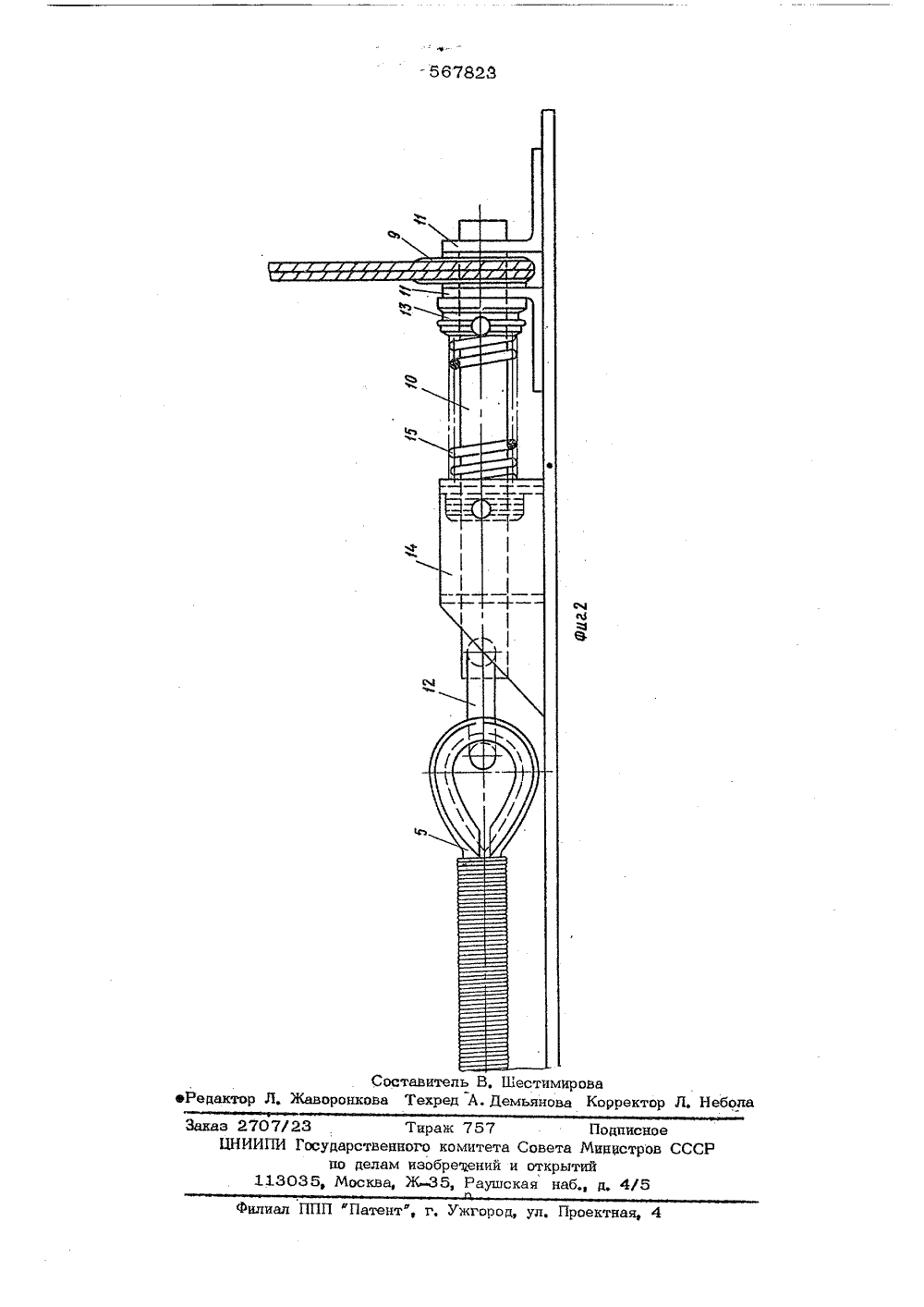

(61) Дополн (22) Заявле тельное а авт, свид-вУ 1 ор 27. 11.74(21) 207880 2/03 М, Кл,Е 21 Г 13/04 пр инением заявки М Гасударственный комите Совета Министров ССС оо делам иэаоретений и открытий) Заяви 4) УСТРОЙСТВО ДЛЯ СПУСКА ДЛИННОМЕРНЫХ МАТЕРИАЛОВ В ШАХТУ ПО СТВОЛУ С ИСПОЛЬЗОВАНИЕМ КЛЕТИИзобретение относится к горной промыш ленности, в частности к устройствам для спуска в шахту длинномерных материалов,Известно устройство для спуска в шахту длинномерных материалов, включающее съем ную металлическую раму с шарнирно прикрепленной к ней площадкой, на которой помешаетс я вагонетка, загружаемая длинно:- мерным лесоматериалом 1.В таком. устройстве не предусмотрено ф противораскачиваюшее приспособление, что снижает безопасность работы. его изобретени пасности работ является ри спуск Целью настояшобеспечение безопо стволу,Поставленная цель достустройство снабжено противприспособлением, выполнедок, прикрепленных к нижнеканатных оттяжек, каждаяодним концом закреплена нки, а вторым концом, имеюенным штоком,ах несущей кас юшимлебв ти,лебедс подпружин в кронштейн установленньсеты. м На фиг, 1 изображено предлагаемое устройство, вид спереди, на фиг. 2 в . узел креппения оттяжек на несущей кассете.Устройство для спуска в шахту по стволудлинномерных материалов состоит из транспортировочных тележек 1 с поворотными туелями и фиксаторами, прижимных скоб 2,есушей кассеты 3 с грузовым канатом 4хвостовым канатом 5, канатных оттяжек6, Верхние концы огтяжек укреплены на баабанах лебедок 7, установленных в нижнемоясе клети 8,м по технической сущойство для спуска в 15материалов, например е тележки с поворотными ами, прижимные скобы с грузовым и хвостовым20 го устройства заключаетная конструкция не позь спуск на максимальных не повышает безопасность25 Недостаия в том,воляет осушскоростях,работы,ок данн о подоб ествлят также Наиболее бл 6 Ьки ности является устр шахту длинномерных рельсов, включаюше турелями и фиксатор и несущую кассету канатами 121,игается тем ораскач ива иным в виде й части кл анатная отт барабане шим коуш,И;акние концы оттяжек заканчиваются.лушами 9, Коуш крепится к несущей кассете при помощи подпружиненного штока 10,Входящего в отверстия кронштейнов 11, укрепленных на несущей кассете 3. Один конец штока соединен кольцом 12 с хвостовымкантом 5, на другом его конце укрепленавтулка 13, На штоке между кронштейном14 и упорной втулкой 13 установленапружина 15, которая фиксирует шток в коушеои кронштейнах,При подотовке к спуску длииномерныхматериалов по стволу, в надшахтном зданииустройство устанавливается в горизонтальном положении, и оттяжки 6 укрепляютсяна несущей кассете 3 следующим образом,Ъ кольцо 12 оттягивается шток. 10, который сжимая пружину 15 выходит из кронштейнов 11. Между кронштейнами закладывается коуш 9 оттяжки, отпускается кольцо 2 О12 хвостового каната 5 и шток под действием пружины 15 входит в отверстиякронштейнов 11 и коуша 9, фиксируя последний на несущей кассете. Затем гоузовойканат 4 закрепляется под клетью 8 и заВодится устройство с .длинномерным материалом 1 В ствол, лебедками 7 выбираетсяслабина оттяжек, барабаны лебедок стопорятся храповыми остановами, и устройствос дпинномерным материалом фиксируется 30в вертикальном положении,При пуске по стволу оттяжки 6 удерживают устройство с длинномерным материалом от раскачивания, Когда длинномерный маэ:": риал достигает сопряжения ствола с г;.Рязонтом, ХВОстОВым канатом 5 оттягиВаются штоки 10, сжимая пружины 15, освобождая коуди 9 оттяжек 6, и устройство заводит- ся на горизонт,формула изобретенияУстройство для спуска длинномерных иа. териалов в шахту по стволу с использова нием клети, включающее транспортировочны тележки с поворотными турелями и фиксаторами, прижимные скобы и несущую кы сету с грузовым и хвостовым канатами, о т л и ч а ю щ е е с я тем, что, с цель,:; обеспечения безопасности работы при спус-. ке по стволу, оно снабжено противораска-. чиваюшим приспособлением, выполненным в виде лебедок, прикрепленных к нижней части клети, канатных оттяжек, каждая ка: натная оттяжка одним концом закреплена на барабане лебедки, а другим концом, имеющим коуш, - с подпружиненным што= ком, установленным в кронштейнах несуш.-1. кассеты.Источники информации, принятые Во Вн;.- мание при экспертизе;1. Авторское свидетепьство СС; М 118412 ф кп. Е 21 Р 13/04,19572. Авторское свидетепьствО ССССО Ио 490936, кп. Е 21 Р 13/04, 1971 г,-567823 Состав ител оронкова ТехредРедакто СССР 113035, М иал ППП фПатентф, г, Ужгород, ул. Проектн з 2707/23ЦНИИПИ Государственнпо делам В, Шестимирова . Демьянова Корректор Л, Неб раж 757 Подписи го комитета Совета Министр обреений и открытий Ж 35, Раушская набд 4/5
