Устройство для валки деревьев

Номер патента: 563140

Авторы: Tаубер, Матвеев, Мерзляков, Нагибин, Федосеев

ZIP архив

Текст

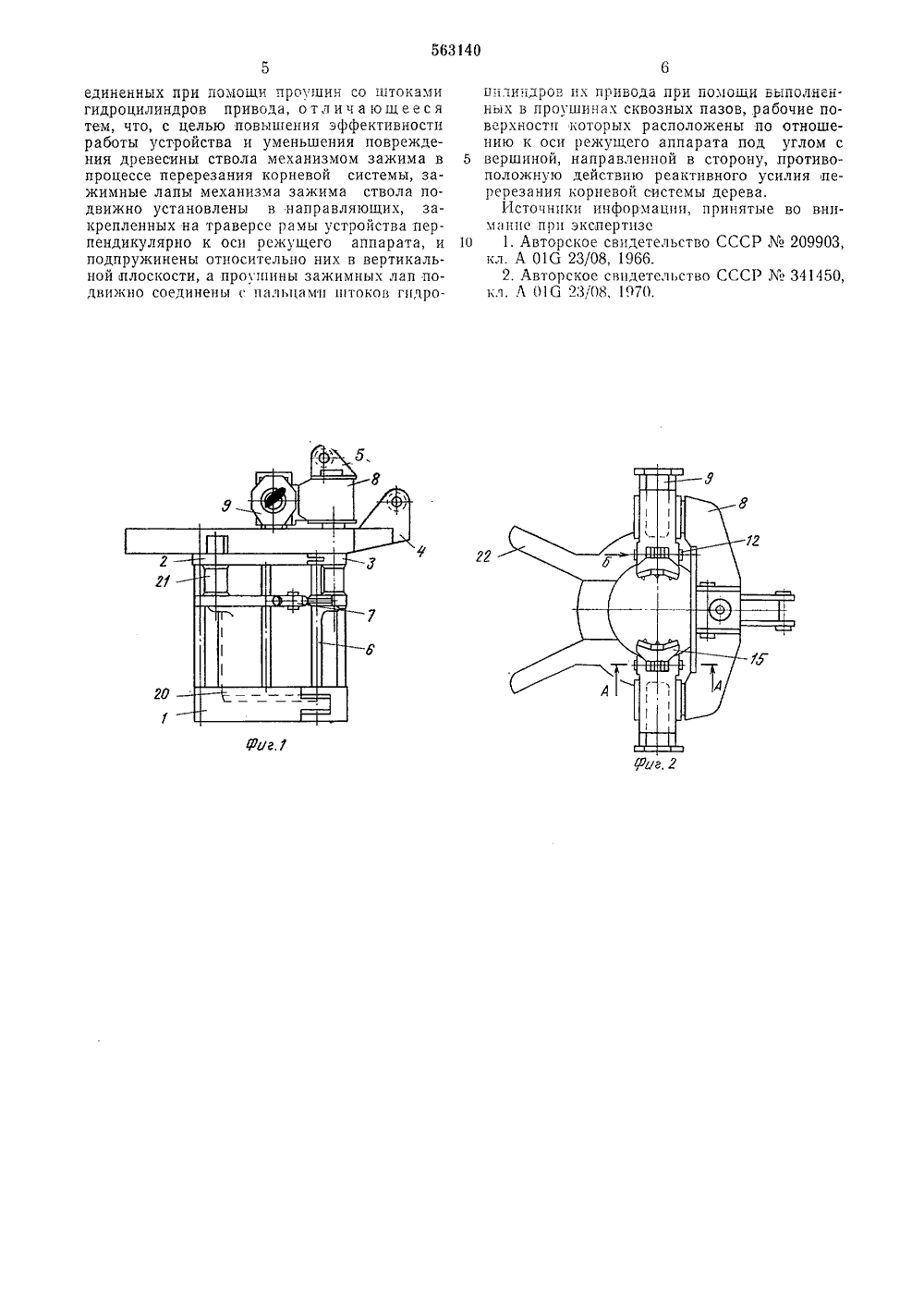

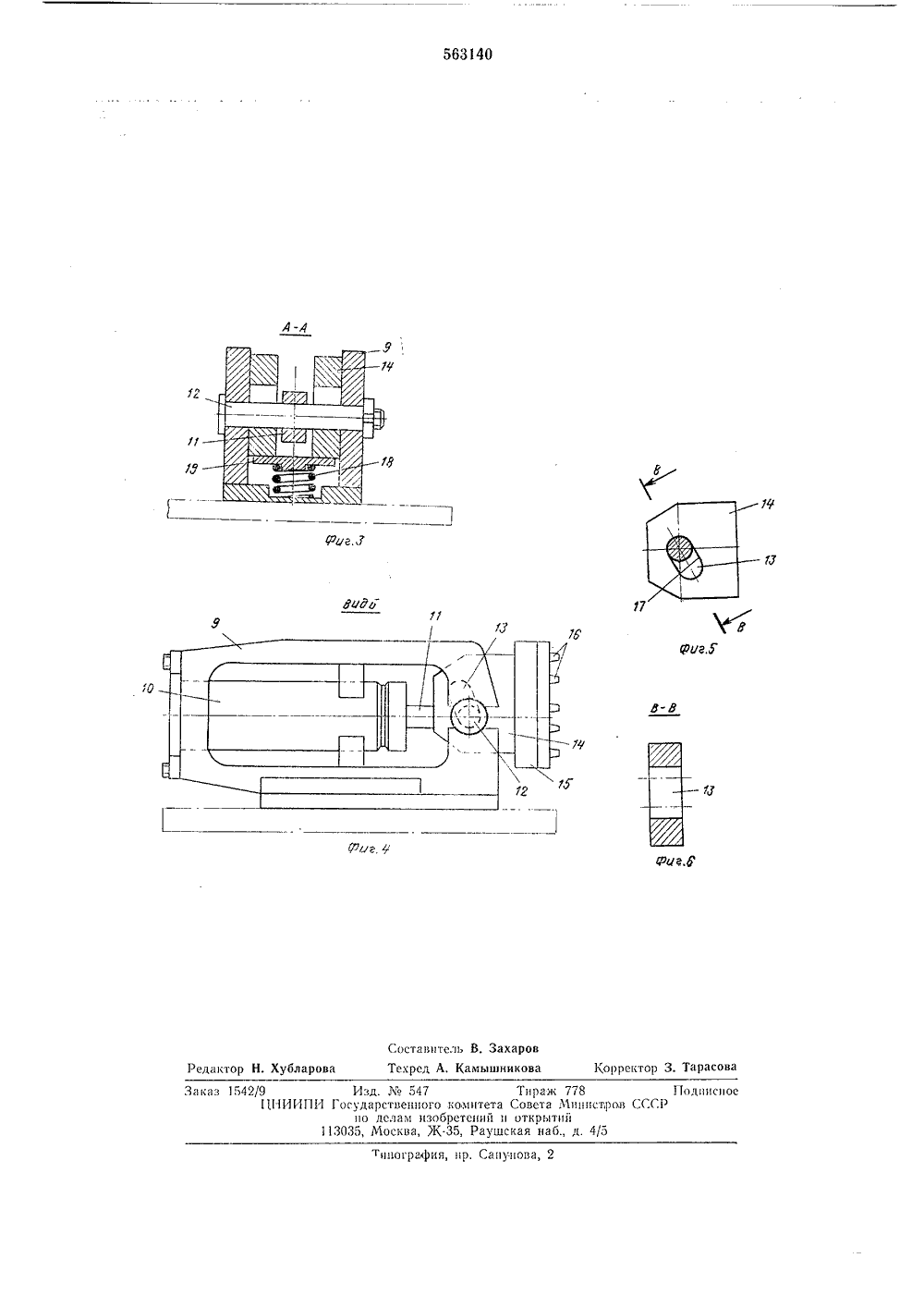

(11) 563 ИО ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(5);,1, Кл,е А 016 23/08 о 04.01.7 2) Заяв аяцки Л дицеццем пр осударственныи комитетСовета Министров СССРоо делам иаобретенийи открытии Приоритет. А. Таубер, 1 О, Д, Нагибин, И, П, Матвеев, К, Г. фе и Н. Е. Мерзляков Марийский политехнический институт им. М, Горьког(54) УСТРОЙСТ тив- поЦель ности врежд жима стемы,Дост мехацц лены в версе р режу щ гельцо т за сцм, что зажцмцыетвола подвижно устх, закрепленных наа перпендикулярнои подпружцнецы отльноц плоскости, а лапы ацов- трак осц носиигается это те ма зажима с направляющ амы устройствго аппаратаццх в вертцк Изобретение относится к лесозаготовительному оборудованию, в частности к устройству для валки деревьев, и может быть использовано в составе технологического оборудования лесозаготовительных машин, 5Известны устройства для валки деревьев, монтируемые на стреле лесозаготовительной машины, включающие разъемную раму в виде направляющих полуцилиндров, режущий аппарат, выполненный в виде криволинейных 10 ножей с режущими кромками для перерезания корневой системы дерева, силовые гидроцилиндры, шарнирно соединенные одними концами с ножами режущего аппарата, а другими концами - с кронштейнами поворот ных секторов механизма зажима ствола 1.Недостаток таких устройств заключается в том, что в них не обеспечивается требуемое удерживающее усилие механизма зажима ствола дерева, так как его поворотные секто ры имеют выпуклую криволинейную поверхность, контактирующую со стволом по небольшой площади.Известно также наиболее близкое по технической сущности к настоящему изобретению 2- устройство для валки деревьев, монтируемое ца стреле лесозаготовительной машины, включающее разъемную раму с траверсой, режущий аппарат, выполненный в виде двухстворчатого кольцевого ножа с режущей кромкой 30 в нижнец части для силового перерезания корневой системы дерева, силовые гидроцилиндры, соединенные с режущим аппаратом, и механизм зажима ствола, выполненный в виде зажимных лап с шипами, соединенных при помощи проушин со штоками гидроцилиндров привода 21.В этом устройстве обеспечивается достаточное удерживающее усилие механизма зажима ствола, однако для этого требуются гидроцилиндры повышенной мощности, что снижает эффективность работы устройства, Кроме того, усилие захвата в нем почти не зависит от диаметра стволов деревьев и совсем не зависит от реактивного усилия перерезания корневой системы, что приводит к увеличению повреждения древесины ствола механизмом захвата, особенно ца деревьях малого диаметра. изобретения - повышение эффе работы устройства и уменьшение ения древесины ствола механизмо в процессе перерезания корневой55 60 05 ушины зажимных лап подвикно соединены с пальцами штоков гидроцилиндров их привода при помощи выполненных в проушинах сквозных пазов, рабочие поверхности которых расположены по отношен 1 о к оси режущего аппарата под углом с вершиной, направленной в сторону, противоположную действию реактивного усилия перерезания корневой системы дерева.На фиг, 1 изображено предлагаемое устройство для валки деревьев, вид сбоку; на фиг. 2- - то же, внд сверху; на фиг. 3 - разрез по Л - Л на фнг. 2 (в увен снноы ясштабе); на фиг. 4- - внд по стрелке В на фиг. 2 (в увеличенном масштабе); на 1 нг.5 - проушина зажимных лап; на фиг. 6 - сечение по В - В на фиг. 5.Устройство для валки деревьев содержит разъемную раму 1, одна часть 2 которой с установленными на ней кронштейнами 3 и 4 соединяется со стрелой лесозаготовительной машины (на чертежах не показана), а другая часть 5 может поворачиваться относительно первой по оси 6, обеспечивая этим раскрытие и закрытие устройства, что осуществляется гидроцилиндром 7.Механизм зажима дерева смонтирован на траверсе 8, жестко связанной с неподвикной частью 2 рамы, и включает в себя направляющие 9 с жестко вмонтированными в них гидроцилиндрами 10 привода механизма зажима, штоки 11 которых связаны с пальцами 12, перемещающимися в горизонтальных пазах направляющих. Пальцы 12 проходят через сквозные пазы 13 проушин 14, свободно перемещающихся относительно направляющих 9 и составляющих одно целое с зажимными лапами 15, снабженными шипами 16, Рабочие поверхности 17 пазов 13 представляют собой части плоскостей, наклонно расположенных по отношению к оси корнеперерезающего аппарата, Пружина 18, один из концов которой находится в специальном углублении направляющих 9, а другой - упирается в планку 19, воздействует на проушины 14 и служит для удержания лапы 15 в верхнем положении по отношению к пальцу 12. 11 ланка 19 может перемещаться только в вертикальном направлении относительно направляющей 9, а проушины 14 лап 15 относительно планки - только в горизонтальном направлении. Нож 20, предназначенный для силового вертикального перерезания корневой системы, состоит из двух полуцилиндров (створок), приводимых в движение от силовых гидроцилиндров 21. Направляющая вилка 22 служит для облегчения нацеливания устройства на дерево.Описываемое устройство для валки деревьев работает следующим образом.В раскрытом состоянии оно устанавливается так, чтобы его ось примерно совпадала с осью дерева. Гидроцилиндром 7 закрывают подвижную створку 5 рамы 1. Далее включаются гидроцилиндры 10 привода механизма зажима ствола. При этом палец 12 остается г 10 1 г 20 25 30 35 40 45 50 в нижней части паза 13 проушин 14,. а дерево оказывается зажатым лапами 15 с некоторым усилием. Затем силовые гидроцилиндры 21 ключаются на резание. Реактивное усилие перерезания корневой системы от силовых гидроцилиндров 21 через створки 2 и 5 рамы 1 и траверсу 8 воспринимается зажимными лапами 15. При этом рама 1 вместе с траверсой 8 и направляющими 9, в которых вмонтированы гидроцилиндры 10, поднимаются, так как реактивное усилие направлено вверх. Пальцы 12 переменотся в пазах 13 проушин 11, создав 5 доцолнсльОе гснлие на лапы 15, 11 одъсм нанравлякнцнх 9 вызывает сж;1- тнс пружин 18.Дополнительное усилие определяется величиной реактивного усилия перерезания корневой системы, которое в свою очередь зависит от степени развитости корневой системы дерева. Таким образом, тонкие деревья, имеющие менее развитую корневую систему, сжимаются с меньшим усилием, чем деревья большого диаметра, что позволяет уменьшить поврекдение стволов в местах контакта их с лапами 15 механизма зажима,После перерезания корневой системы нож 20 выводится из реза, и дерево стрелой лесозаготовительной машины поднимается и укладывается в пачку. Для этого лапы 15 штоками 11 гидроцилиндров 10 отводятся от ствола, а створки 2 и 5 рамы 1 размыкаются. Под действием пружин 18 лапы 15 возвращаются в прежнее положение, при котором палец 12 находится в нижней части паза 13 проушины 14.Данное устройство для валки деревьев с кольцевым ножом для перерезания корневой системы, механизм захвата ствола которого состоит из двух направляющих с жестко установленными в них гидроцилиндрами, связанными с зажимными лапами посредством пальцев, имеющих возможность перемещения в наклонных пазах проушин зажимных лап, позволяет уменьшить потери древесины при заготовке леса за счет автоматического регулирования усилия зажима ствола дерева, применить менее мощные гидроцилиндры привода лап. Это дает возможность снизить вес устройства, уменьшить потери высококачественной стволовой древесины, что, в конечном итоге, способствует повышению эффективности работы устройства и лесозаготовительной машины в целом,Ф ор мул а изобретенияУстройство для валки деревьев, монтируемое на стреле лесозаготовительной машины, включающее разъемную раму с траверсой, режущий аппарат, выполненный в виде двухстворчатого кольцевого ножа с режущей кромкой в нижней части для силового перерезания корневой системы дерева, силовые гидроцилиндры, соединенные с режущим аппаратом, и механизм зажима ствола, выполненный в виде зажимных лап с шипами, со;единенных при помощи проушин со штоками гидроцилиндров привода, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности работы устройства и уменьшения повреждения древесины ствола механизмом зажима в процессе перерезания корневой системы, зажимные лапы механизма зажима ствола подвижно установлены в направляющих, закрепленных на траверсе рамы устройства перпендикулярно к оси режущего аппарата, и подпружинены относительно них в вертикальной плоскости, а проушины зажимных лап подвижно соединены с пальцами штоков гндропилин 1 ров пх привода при помощи выполненных в проушинах сквозных пазов, рабочие поверхности которых расположены по отношению к оси режущего аппарата под углом с5 вершиной, направленной в сторону, противоположную действию реактивного усилия перерезания корневой системы дерева,Исто ники информации, принятые во внимание прп экспертизе10 1. Авторское свидетельство СССР ЛЪ 209903,кл. А 016 23/08, 1966.2. Авторское свидетельство СССР М 341450,кл. А 016 2308, 1970.563140 Риг. ада гХ в Составитель В. ЗахаровТехред А. Камышникова Хубларов 1 зедакч Заказ 1542/9111 згциография, ир. Сапунова,Изд.547 ИПИ Государственного комит ио делам изобретен 113035, Москва, Ж.35, Р
