Формирователь импульсов

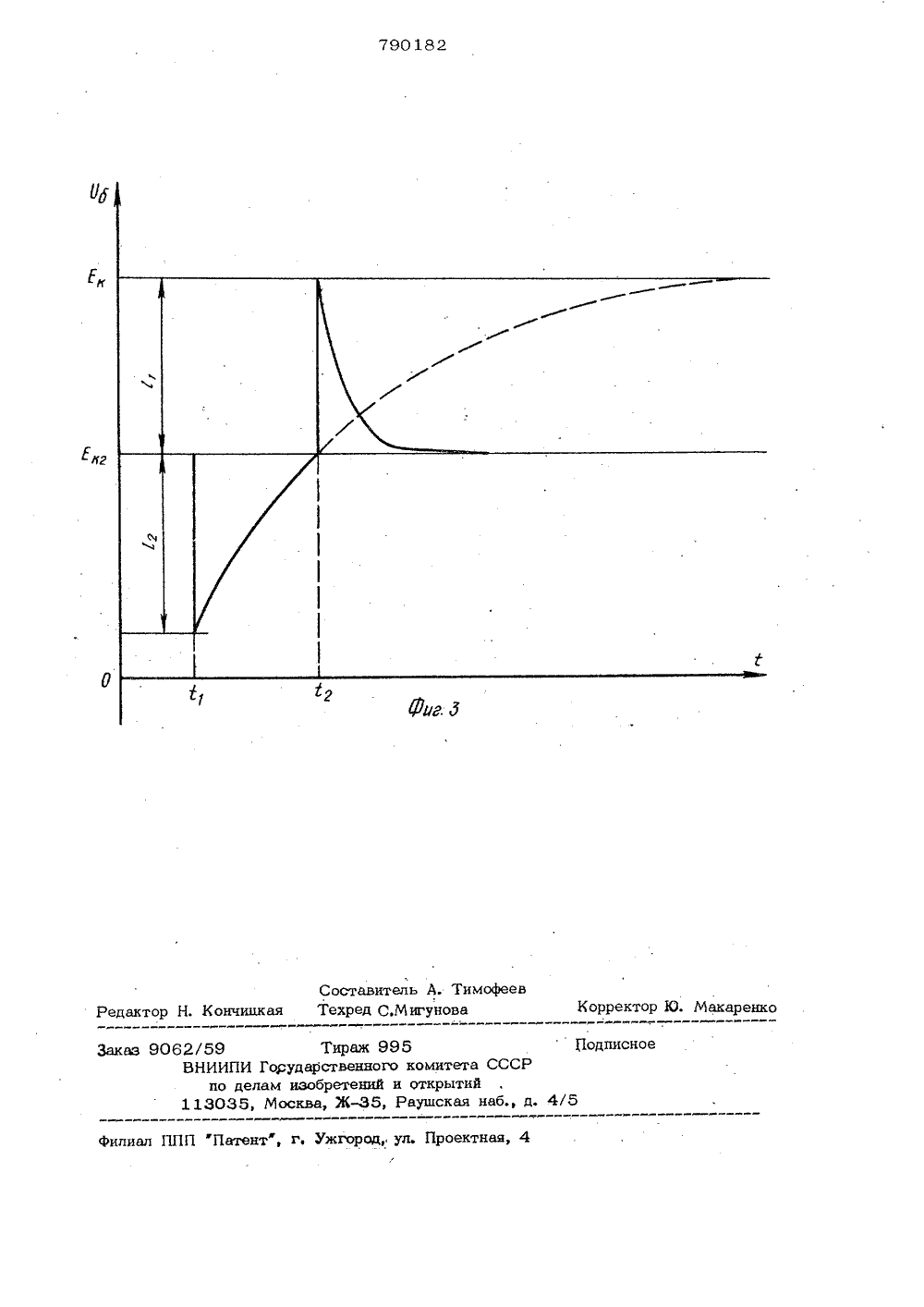

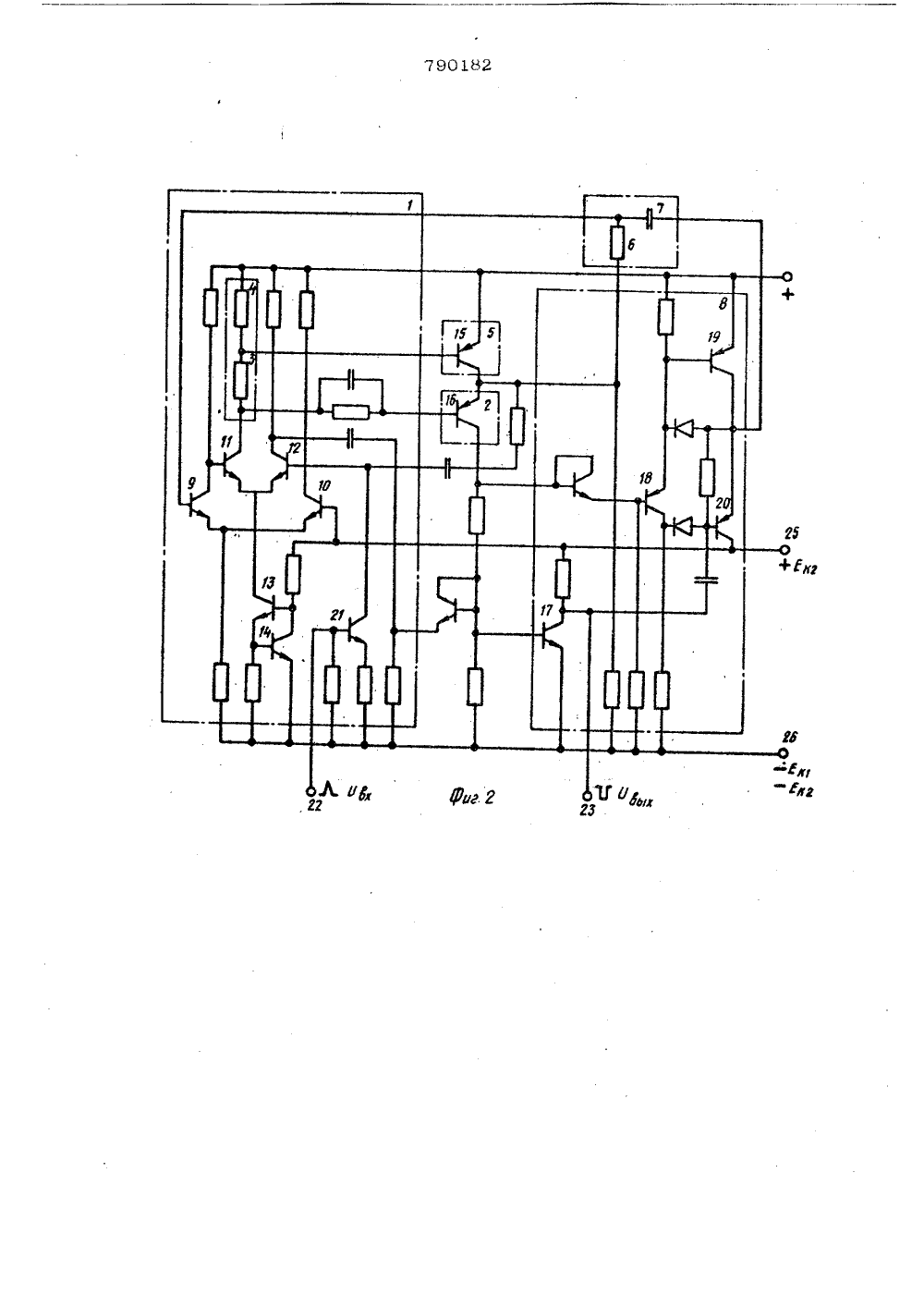

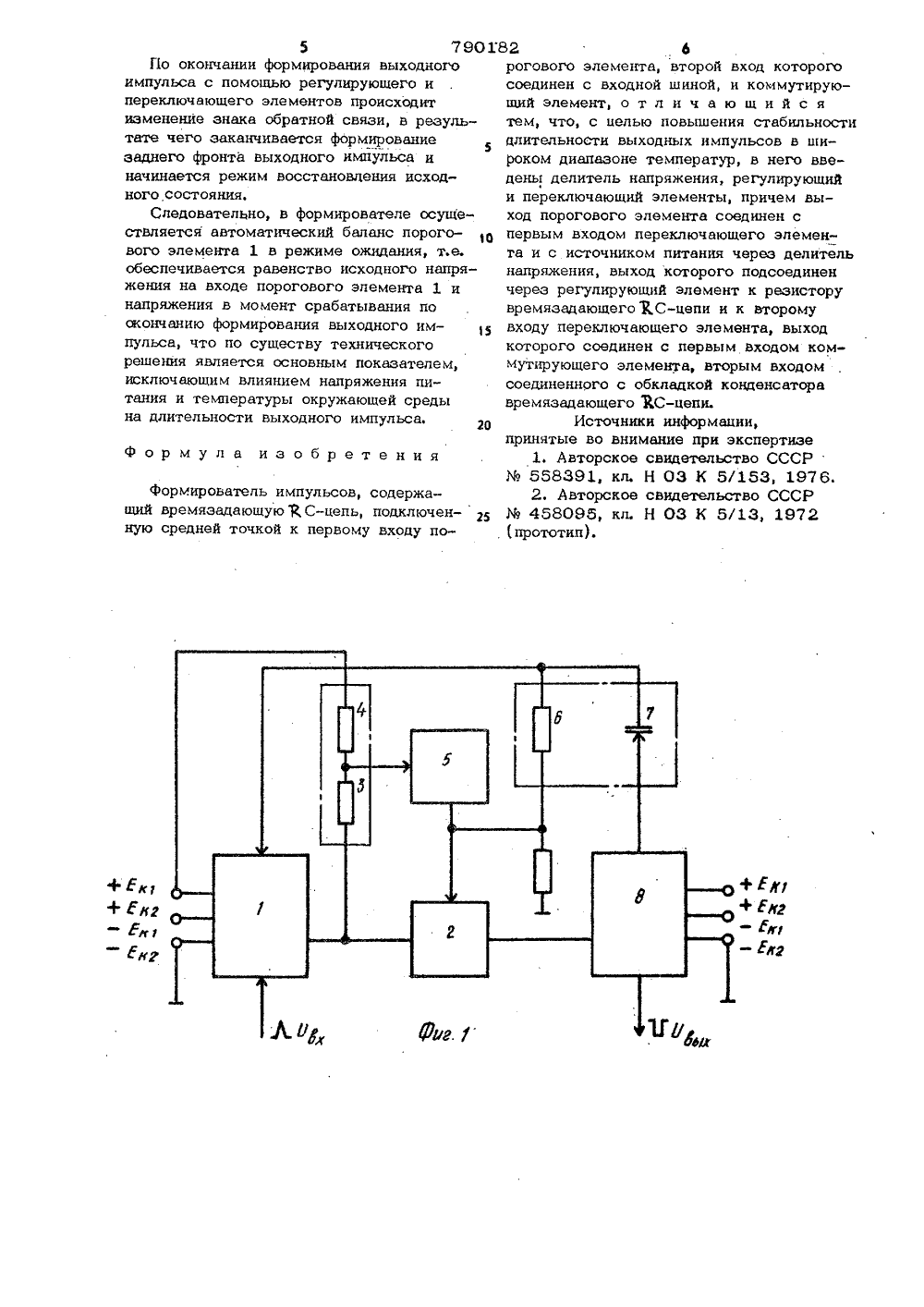

Союз СоветскинСоциалистическиереспублик ОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 1790182(22) Заявлено 09. 11.78 (21) 2683739/18-21 1)М. Кд,Н 03 К 5/О НОЗК 5/1 ением заявки Ю с прис Государственный комнт 3)П рите ао делан нзооретеннн Опубликовано 23. 12 53) УДК 621.374;(71) Заявител 4) ФОРМИРОВАТЕЛЬ ИМПУ мпульсно вано в сисной и выИзвестен формирователь импульсов, содержащий коммутирующий элемент, пороговое устройство на транзисторах и времязадающую 3.С-цепьНедостаток известного формирователя в том, что он не обеспечивает необходимую стабильность длительности выходных импульсов. тен также формирователь прямоимпульсов, содержащий время-.ЪС-цепь, подключенную средней первому входу порогового элеторой вход которого соединен со оммутирующего элемента Я. статком этого формирователя явизкая стабильность длительности х импульсов.изобретения -и длительности угольных задающую точкой к мента, в входом к едо яетсяыходньЦел я черобретения по 1 показана повышение ставходных импульСущность иэ ами. На фиг биль укт Изобретение относится к технике и может быть испол емах автоматики, измерите ислительной технике.сов в широкОм диапазоне температур (-60 С+12 РС).Поставленная цель достигается тем, что в формирователь, содержащий время- задающую ХС-цепь, подключенную средней точкой,к первому входу порогового элемента, второй вход которого соедине со входной шиной и коммутирующий элемент, в него введены делитель напряжения, регулирующий и+".переключающий элементы, причем выход порогового элемента соединен с первым входом переключающего элемента и с источником питания через делитель напряжения, выход которого подсоединен через регулирующий элемент к резистору времязадающей ВС-цепи и ко второму входу переключающего элемента выход кторого соединен с первым входом коммутирующего элемента вторым входом соединенного с обкладкой конденсатора времязадающей и. С-цепи.3 790182 электрическая схема предложенногоформирователя, на фиг. 2 - вариант принципиальной схемы; на фиг. 3 - диаграмма напряжений на входе порогового устройства.Формирователь содержит (фиг, 1) по 5 роговый элемент на транзисторах 1, например двухкаскадный дифференциальный усилитель, выход которого соединен с первым входом переключающего элемента 2 и с резистором 3 делителя напряженийСО на резисторах 3 и 4, средняя точка которого соединена со входом регулирую- щего элемента 5, выход которого соединен со вторым входом переключающего элемента 2 и с резистором 6 времязадаС 5 ющей 2 С-цепи, конденсатор 7. Выход переключающего элемента 2 соединен со входом коммутирующего элемента 8, соединенного выходом с обкладкой время - задающего конденсатора 7.Как видно из принципиальной схемы (фиг. 2), пороговый элемент 1 представляет собой двухкаскадный дифференциальный усилитель на транзисторах 9- 12 с источником тока на транзисторах 13 и 14. Выход порогового элемента 1 соединен через делитель напряжения на резисторах 3 и 4 со входом регулирующего элемента 5 на транзисторе 15 и с первым входом переключающего элемента 2 на транзисторе 16, выход которого соединен со входом коммутирующего элемента 8, включающего выходной транзистор 17 и транзисторы 18, 19 и 20.Запуск формирователя осуществляется через источник тока на транзисторе 21 импульсом положительной полярности через клемму 22, а выходной сигнал сни. мается с выходного транзистора 17 чере клемму 23. Пороговый элемент 1, делитель напряжения на резисторах 3 и 4, регулирующий элемент 5, и коммутирующий элемент 8, подключены к клеммам источников питания +Ек 4 (24), +Ек(25) и к общей клемме источников питания -Ек, - Ек, (26). Предлагаемый формирователь прямоугольных импульсов работает следующим образом.В исходном состоянии (фиг. 2) транзисторы 16, 17 и 20 заперты, Транзисторы 18, 19 находятся в состоянии насыщенияа через транзисторы 9 - 12 и 15, резисторы 3 и 6 формируется отрицательная обратная связь, уравнивающая налряжение на базе транзистора 9 и налряжение источника питания +Ек (клемма 25). 20 25 3035 з40 45 50 55 4В момент подачи на вход формирователя импульса запуска (клемма. 22) транзисторы 15 и 16 переходят в состояниенасыщения, транзисторы 18 и 19 запираются, а транзистор 20 насыщается,и пороговый элемент 1 выходит из состояния баланса.В результате чего напряжение на базетранзистора 9 будет равно:0=1 КСЕ,гдето - перепад напряжения равен8 = б с - Ю(фиг. 3), причемЬ - напряжение в момент времени,В,с, - напряжение в момент времени .В этот момент начнется перезарядвремязадающего конденсатора 7, в процессе переэаряда которого напряжениена базе транзистора 9 стремится к уровню напряжения источника питания +ЕкС.Но когда напряжение на транзисторе 9составляет величину напряжения источника питания +Ек (момент времени12 - фиг. 3), заканчивается формирование плоской вершины выходного импульса на клемме 23. Транзистор 9 отпирается, транзистор 16 запирается, атранзисторы 18 и 19 устанавливаются висходное состояние.В цепи коллектора транзистора 17 заканчивается формирование, выходного импульса, а через транзистор 15 формируется отрицательная обратная связь, балансирующая пороговый элемент 1, и формирователь прямоугольных импульсов устанавливается в исходное состояние.Таким образом, введение в схемурегулирующего-элемента,.5 на транзисторе 15 и переключающего элемента 2на транзисторе 16 позволяет компенсировать смещение нуля порогового элемента 1 в режиме ожидания и обеспечиваетв процессе работы, т.ережим формирования импульса, когда транзисторы 15и 16 переключающего и регулирующегоэлементовоткрыты а также режим восстановления исходного состояния, когдатранзистор 16 переключающего элемента2 запирается, а через транзистор 15 регулирующего элемента 5 замыкаетсяотрицательная обратная связь, балансирующая пороговый элемент 1,В формирователе режим самовозбуждения не допустим; следовательно, возникает необходимость отключения балансирующей отрицательной обратной связи навремя формирования выходного импульса,что также достигается переключающими регулирующим элементами,5 79 О 18Г 1 о окончании формирования выходного импульса с помощью регулирующего и переключающего элементов происходит изменение знака обратной связи, в результате чего заканчивается формирование заднего фронта выходного импульса и начинается режим восстановления исходного состояния.Следовательно, в формирователе осуществляется автоматический баланс порогового элемента 1 в режиме ожидания, т.е. обеспечивается равенство исходного напряжения на входе порогового элемента 1 и напряжения в момент срабатывания по окончанию формирования выходного импульса, что по существу технического решения является основным показателем, исключающим влиянием напряжения питания и температуры окружающей среды на длительности выходного импульса. формула изобретения формирователь импульсов, содержащий времязадающую К С-цепь, подключенную средней точкой к первому входу по 2 6рогового элемента, второй вход которого соединен с входной шиной, и коммутирующий элемент, о т л и ч а ю щ и й с я тем, что, с целью повышения стабильности длительности выходных импульсов в широком диапазоне температур, в него введены делитель напряжения, регулирующий и переключающий элементы, причем выход порогового элемента соединен с первым входом переключающего элемента и с источником питания через делитель напряжения, выход которого подсоединен через регулирующий элемент к резистору времязадающего З.С-цепи и к второму входу переключающего элемента, выход которого соединен с первым входом коммутирующего элемента, вторым входом соединенного с обкладкой конденсатора времязадающего КС-цепи.Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССР % 558391, кл. Н 03 К 5/153 1976.2, Авторское свидетельство СССР % 458095, кл. Н 03 К 5/13, 1972прототип).Корректор Ю. енко ак аз 9 одписн д. 4(5 Ужгород ул, Проектная,илиал ППП П 2/59 Тираж 995 ВНИИПИ Госудавственного комитета ССС по делам изобретений и открытий 113035, Москва, Ж, Раушская наб.,
