Устройство для полирования колец

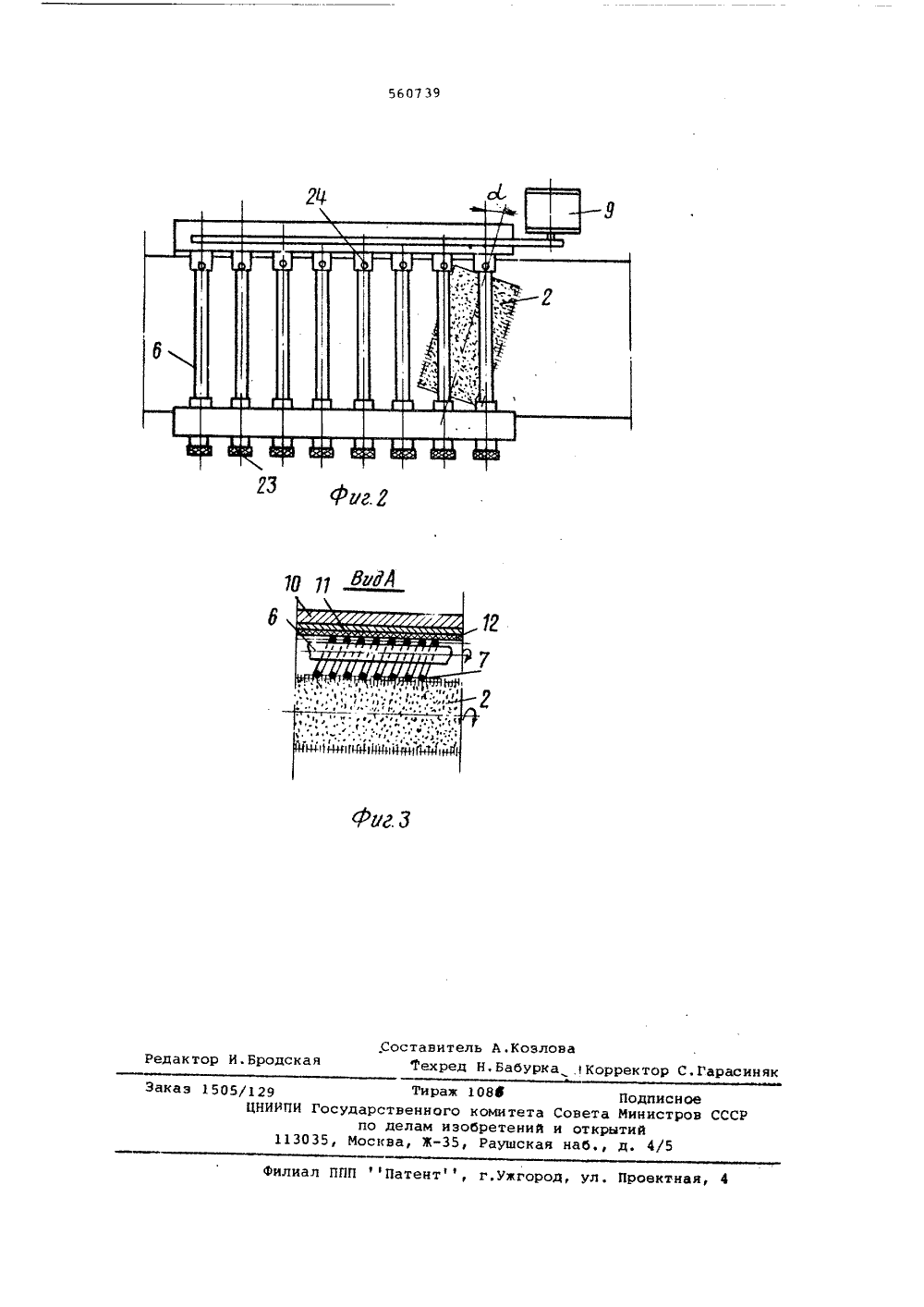

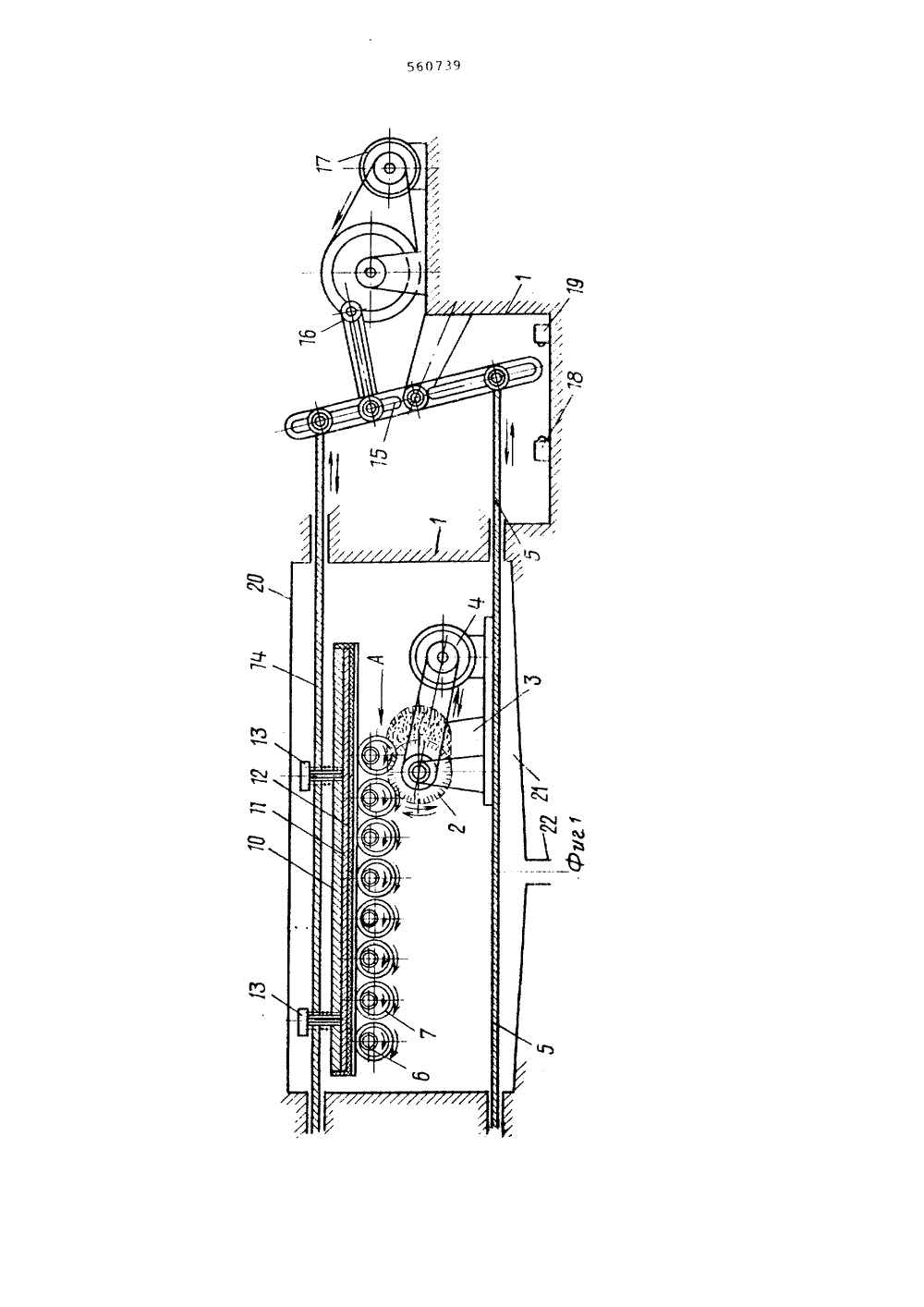

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советгкнв Соцматтнстическии Респубпнк(5 М. Кл.В 24 В 37/00 В 24 В 5/06 В 24 В 5/04 В 24 В 29/00 ввуаврвтвввныЯ ававтвтСввата Мввввтров ССВрев авива ввоврвтвнввв втврытвв 53) УЛК 621,923(И) ОнубЛНКояапоОЬ 06.77, ЬВЛЛЕТЕНЬ 21 (45) Лата опубликования описания 28 Л 2.77 г Ф. Желязко ек) Заявител десская ювелирная фабрика ПОЛИРОВАНИЯ КОЛЕЦ(54) УСТРОЙСТВО к отделочной ственно обНа фиг. устройство же, вид св изображено предл общий вид; на фиг ху;на фиг 3 - вид аемое - тоА фиг. 10 20Изобретение относитсяобработке. колец, преимуще ручальных.Известны устройства для полирования колец, размещаемых на вращающихся оправках и взаимодействующих с эластичным полировальным инструментом, совершающим вращательное движение.Однако эти устройства не обеспечи вают возможности одновременной обработки наружных, внутренних и торцовых поверхностей колец. Цель изобретения - повышение производительности процесса обработки.Для этого в предлагаемом устройстве оправки выполнены с размерами вобеспечивающими свободное размещениена. них колец, а эластичный полировальный инструмент установлен под угломк осям вращения оправок с воэможностьювозвратно-поступательного перемещенияи реверсирования, при этом устройство снабжено плоским прижимом, обтянутым эластичным материалом и установленным также с возможностью возвратно-поступательного перемещения. Осиинструмента и оправок расположены под углом 10-30 Устройство содержит станину 1 и цилиндрический эластичный полировальный инструмент 2, установленный в кронштейне 3 и соединенный ременной передачей с электродвигателем 4, причем кронштейн 3 и электродвигатель 4 расположены на полозах 5. Над инструментом 2 размещены параллельно друг другу в одной плоскости цилиндрические оправки б, обтянутые лентой, на которые насажены кольца 7 для полирования Оправки 6 через коробку шестерен 8 соединены с электродвигателем 9. К оправкам 6 с кольцами 7 сверху прилегает подпружиненный плоский прижим 10 имеющий эластичную прокладку 11, обтянутую тканью 12, и содержащий регулятор 13 усилия прижатия к кольцам 7. Прижим 10 закреплен на тяге 14, соели ненной с качалкой 15, приводимой в движение кривошипно-шатунным механизмом 16 от электродвигателя 17. Нижний конец качалки 15 соединен с полозом 5, при этом для переключения направления вращения инструмента 2 в крайних положениях :ода полоза 5 ус 560 139гановлены переключатели реверса 18 и19.Рабочая эона станка защищена кожу"ком 20, имеющим в нижней части поддон21, снабженный рукавом 22 длясбораотработанной пасты с частицами золота. Оправки 6 торцами взаимодействуютс подпружиненными зажимами 23 и 24,обеспечивающими вращение оправок.Инструмент 2 установлен таким образом, что его ось параллельна плоскости прижима 10 и оправок 6 и обра"зует с осями оправок угол, которыйвыбирается в пределах от 10 до 30о(наиболее предпочтительное значениеУгла -15 ),ф5Перед обработкой на поверхностиоправок 6., ткани 12 и инструмента 2наносят полировочную пасту., Между зажимами 23 и 24 располагают оправки с щразмещенными на них кольцами, причеммежду торцами колец выдерживают зазор1-2 мм.Инструмент устанавливают под определенным углом к осям оправок, регулируют усилие прижатия регулятора 13 изакрывают кожух 20.После этого включают электродвигатель 17, который черезкривошип-шатунный механизм 16 и качалку 15 приводит в возвратно-постуЭОпательное движение тягу 14 с закрепленным на ней п.ижимом 10, и полозы 5с размещенным,на них инструментом 2.Включают электродвигатель 9, который через коробку шестерен 8 приво.дит во вращение оправки 6 с насаженными на них коль.1 ами 7, Включают двигатель 4, сообщаемый вращение инструменту 2.Полозы 5 в крайнйх положениях своего хода взаимодействуютс переключателями реверса 18 или 19, при этом инструмент 2 изменяет направление вращения,Реверсивное движение инструмента,установленного под углом к осям оправок, приводит к наклону колец то в одну,то в другую сторон , что обеспечиваЕт полировку обоих торцов колец поочер дно.Полирование внутренних поверхностей колец осуществляется путем вращения оправок 6 и вращения самих колец,сообщаемого им прижимом 10 при еговозвратно-поступательном перемещении,Формула изобретения1. Устройство для полирования колец, преимущественно обручальных, размещаемых на вращающихся оправках, вращающимся эластичным полировальным инструментом, о т л и ч а ю щ е е с я 1 ем, что, с целью повышения производительности, оправки выполнены с размерами,обеспечивающими свободное раз мещение на них колец, а эластичный полировальный инструмент установл"н под углом к осям вращения оправок с возможностью возвратно-поступательного перемещения и реверсирования, при этом устройство снабжено плоским прижимом, обтянутым эластичным материалом и установленным также с воэможностью возвратно-поступательного перемещения.2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что оси инструмен.а и оправок Расположены под углом10-30.Составитель А.КозловаРедактор И.Бродская 1 ехред Н, Бабурка 1 Коррек араси акаэ 1505/129 Тираж 1 ОЗФ ЦНИИПИ Государственного коми по делам изобре 113035, Москва, Ж, РаПодписноетета Сонета Министров СССений и открытийушскав наб., д. 4/5 Филиал ППП Патент, г.ужгород, ул. Проектная, 4
