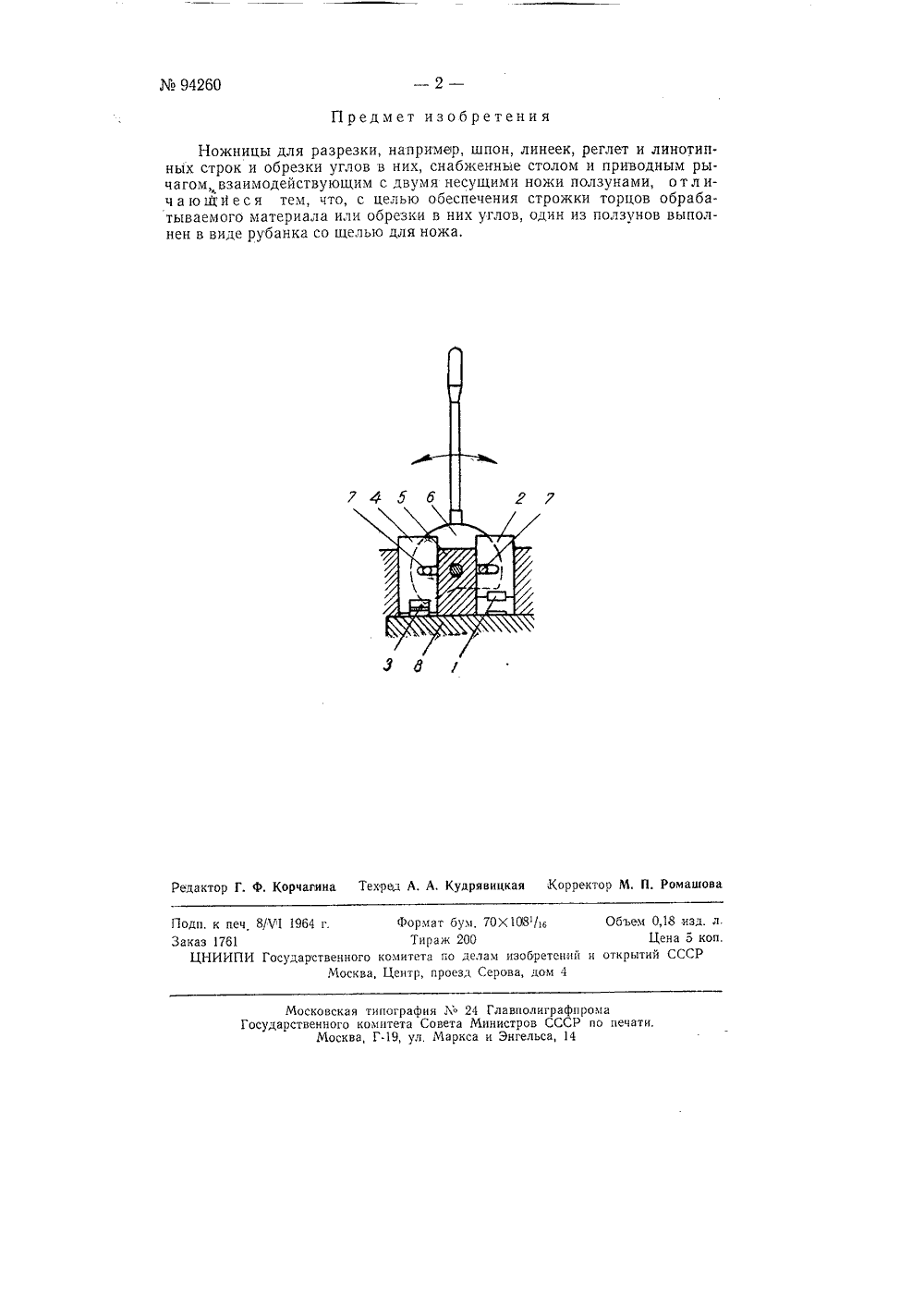

Ножницы для разрезки, например, шпон, линеек, реглет и линотипных строк и обрезки в них углов

Номер патента: 627890

Опубликовано: 15.10.1978

Автор: Вайнтрауб

МПК: B21D 28/14

Метки: обрезки, радиусу, углов, универсальный, штамп

...пуансон 2 25 в верхнем положении, несколько выше нижней плоскости направляющей плиты 4Штамп с одной направляющей линейкой, изображенный на Фиг. 3-9, снабжен также осью поворота 18 направляющей линейки 5, размещенной вместе с червячным винтом 19 на кронштейне 6, На конце направляющей линейки 5 сидит каретка 20, предназначенная для Фиксации конца обрЕзаемой заготовки на определенную длину, Ось 18 крепится в отверстии нижней плиты 7 с помощью штиФта 21, а с -линейкой 5 соединяется винтом 22.В механизмповорота направляющей линейки 5 на заданный угол помимо червячного винта 19 входит вал 22 с вертикальной осью, несущий эксцентрично закрепленный палец 23, взаимодействующий со стенками паза 24, выполненного в направляющей линейке...

Номер патента: 1458112

Опубликовано: 15.02.1989

Авторы: Выцгол, Пехау, Разехорн

МПК: B23D 25/12

Метки: барабанные, движущегося, концов, летучие, ножницы, обрезки, проката

...6 катанки срабатывает рабочий цилиндр 10, управляемый индикатором полосы. Этим самым давление подается в рычажную систему 9, вследствие чего поводковый элемент 11 вводится в наружный паз 13 калибра направляющей части 12. В данный момент с поддержкой рабочего цилиндра 10 осуществляется поперечное движение поворотной трубы 6, происходящее синхронно с поперечным движением пазов калибра в верхней режущей головке. Кулиса 8 служит для подпирания и направления поворотной трубы. Катанка, которая захватывается в пазах калибров режущих головок 3, 5 за счет поперечного движения поворотной трубы 6, задается в зонудействия ножей 4 и разрезается вертикально относительно направления движения. По окончании процесса резания обрезанный конец катанкй...

Номер патента: 1581424

Опубликовано: 30.07.1990

Авторы: Варламов, Шипунов, Шишканов

МПК: B21D 28/14

Метки: дуге, листовых, обрезки, окружности, углов, универсальный, штамп

...ручья пуансона 3 на плоскость симметрии этого ручья (фиг. 4) образована дугой, касательные к каждой точке которой расположены относительно зеркала матрицы 6 под углом а, определяемым из соотношения: л й лт 9=з 1 п2 Н 2 Нгде В - радиус образующей ручья пуансона;Ь - высота данной точки режущей кром"и пу."неона: 5 10 15 20 25 30 35 40 Н - максимальная высота режущей кромки пуансона,Указанное соотношение выведено из условия соответствия одинаковым отрезкам хода пуансона равных длин дуг скругления детали,При подготовке штампа к работе ось симметрии кру:вых направляющих 15 ка. ретки 14 предварительно совмещают с осью симметрии центра ручья матрицы 6, на котором должна обрабатываться деталь. Для точной настройки каретки 14 фиксатор 21...

Номер патента: 55363

Опубликовано: 01.01.1939

Автор: Полетаев

МПК: G01B 5/24

Метки: копыта, кулака, наклона, например, нортроп, поверхности, станка, типа, ткацкого, угла

...спереди и в разрезе по АВ и СЯ фиг. 3.На развилине кронштейна 4 поворотно укреплена ось 1, снабженная пружиной 2, один конец которой упирается в шпильку 3 оси 1, а другой - в плечо 4 а кронштейна. На оси 1, перпендикулярно к ней, гайкой 10 закреплен рычаг 14, входящий своим концом в отверстие оси 1. На другом конце рычага 14 помещен свободно вращающийся обкатный конический ролик 15, угол наклона образующей которого соответствует углу наклона поверхности подлежащего контролю, так называемого, копыта ткацкого станка. Против возможности осевого перемещения ролик 15 обеспечен шайбой 1 б и гайкой. Ролик 15 может, таким образом, колебаться на оси 1 (фиг. 1).К кронштейну 4 двумя шпильками 8 прикреплена оправка 7, через которую проходит...

Номер патента: 109097

Опубликовано: 01.01.1957

Автор: Мусинов

МПК: B23D 19/04, B26D 1/24

Метки: картона, ленты, многороликовые, например, ножницы, продольной, резки, фольги

...с режущими сменными роликами, жестко монтированными на двух параллельных приводных валах, известны.При резке такими ножницами на кромках материала в местах разреза образуются небольшие заусенцы и рванины,В описываемых ножницах, с целью повышения чистоты кромок нарезаемых лент, между режущими роликами, жестко закрепленными на параллельных приводных валах,имные диски из иала (например,южниц. В боковых стойках 1 смонтиро вала 2 с жестко закрепленными на них режущими роликами 3, между которыми установлены эластичные отжимные ролики 4. Многороликовые ножницы для продольной резки на ленты, например, фольги, картона, снабженные режущими сменнымц ролика ми, жестко монтированными на двух параллельных приводных валах, о тличающи ес я тем, что, с...
