Установка для формирования плотных пакетов пиломатериалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 543594
Авторы: Жигалин, Землянский, Клещев, Ковган, Никоненко, Рязанов, Чесновский
Текст

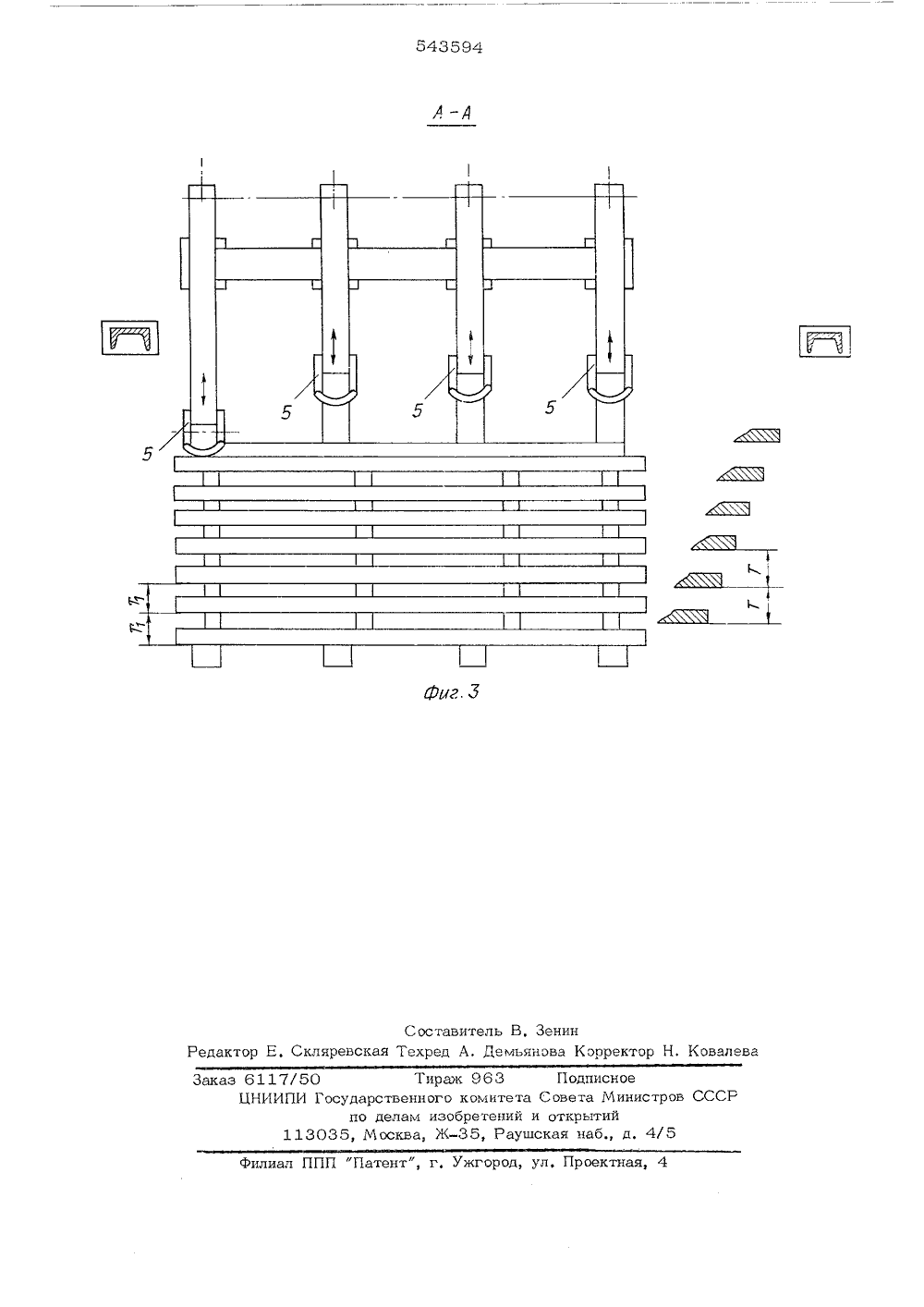

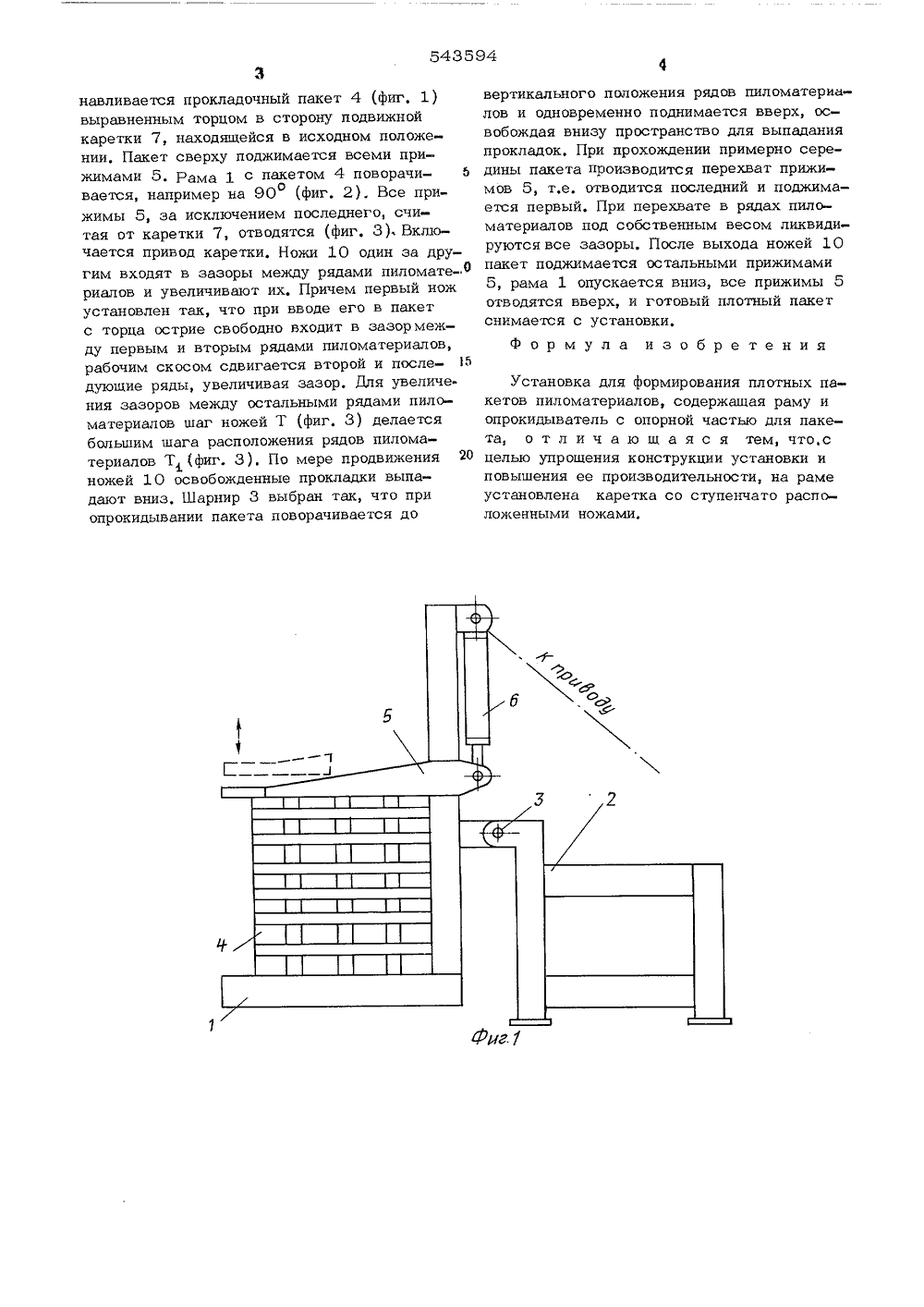

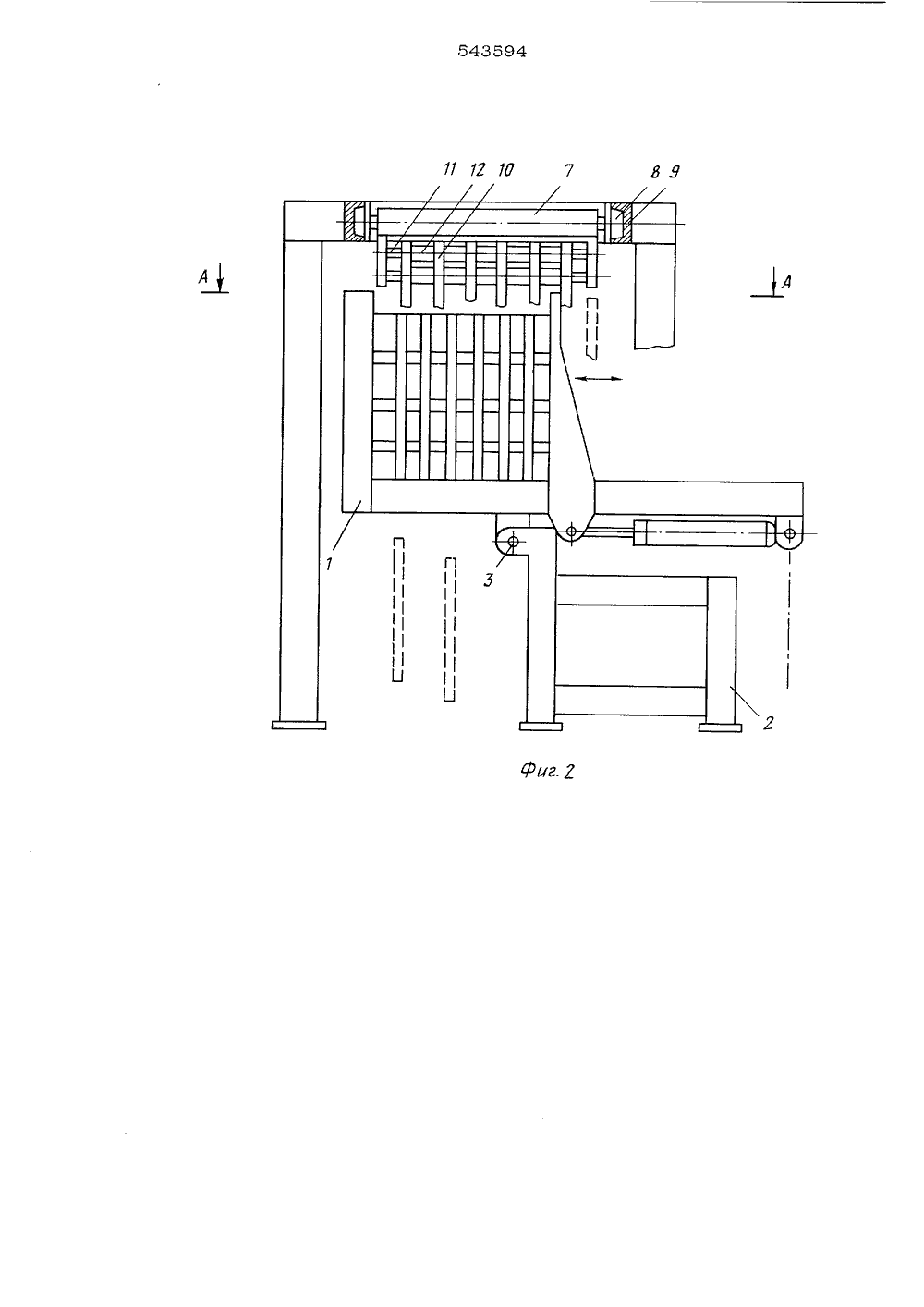

О П И С А Н И Е и 54 з 59 тИЗОБРЕТЕН Ия Союз СоветскихСоциалистическихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВ-в 4376/1 5 ( 57/18 Государственный комитет Совета Министров СССР по делам иэооретеннй) Дата опубликования описания 24.03.77(72) Авторы изобретени А. Никоненко, В, АКлешев, Л, А, Рязанов, В, Д, ЗемлянскийМ, И, Ковган, П, С, Чесновский и П. П, Жигалин тель УСТАНОВКА ДЛЯ ФОРМИРОВАНИЯ ПЛОТНЫХ ПАКЕТОВ ПИЛОМАТЕРИАЛОВ2 Из осится к лесопиль етениерабатыв аюшей промышленности и льзовано при подготовке ерево может быть исп пиломатериалов ортировки посл я тра ки,новка тественнои с Известна ус отных пакетоя ормирования пиломатериалов, содержакидыватель с опорной частью и опр шая рам для паке Одната,онструк дительстановки сложны и про ии и обладают остью из-за н недостаточ стабильного положения в пакете. Цель изо ции установкошение конструке ее производиения - упповышен вка снабоженными ножей ная фор ободно вуюшие зазоры меж На фиг, ядами п ображен материалов,прокидыватель тельности,Это достигается тем что устано жена кареткой со ступенчато распод клиновидными ножами, причем число в каретке соответствует числурядов док, надлежаших удалению, клиновид ма ножа позволяет каждому ножу с одить с торца пакета в соответст установленным прокладочным пакетом, вид сбоку; на фиг. 2 - установка с опрокинутым пакетом и подвижной кареткой с ложами, вид сбоку; на фиг, 3 - разрез А-А на фиг, 2Установка содержит опрокидыватель, состоящий из Г-образной поворотной рамы 1, опоры 2 и шарнира 3 (фиг, 1); горизонтальная платформа поворотной ра.",.ы в:. полнена неподвижной и служит для установки сушильного пакета 4, Вертикальные стойки рамы служат для перемешения прижимов 5 при помощи пневмоцилиндров 6. Число прижимов 5 зависит от длины обрабатываемых пакетов, но должно быть не менее двух.Установка имеет подвижную каретку 7 (фпг,2 скатками 8 и направляюшие 9 для ее переме - щения. Ножи 10 раздвигают ряды пиломатериалов и посажены в каретке 7 на оси 11, Шаг ножей регулируется гайками 12, Прижимы 5 (фиг. 1) служит для предохранения пакетов от развала при опрокидывании и сдвига при продвижении ножей.Установка работает следующим образом.В исходном положении все прижимы 5 подняты, на горизонтальную плошадку уста навливается прокладочный пакет 4 (фиг, 1)выравненным торцом в сторону подвижнойкаретки 7, находящейся в исходном положении. Пакет сверху поджимается всеми прижимами 5 Рама 1 с пакетом 4 повоРачи- бвается, например на 90 (фиг. 2), Все прижимы 5, за исключением последнего, считая от каретки 7, отводятся (фиг, 3), Включается привод каретки, Ножи 10 один за другим входят в зазоры между рядами пиломате- Ориалов и увеличивают их, Причем первый ножустановлен так, что при вводе его в пакетс торца острие свободно входит в зазормежду первым и вторым рядами пиломатериалов,рабочим скосом сдвигается второй и последующие ряды, увеличивая зазор, Для увеличения зазоров между остальными рядами пиломатериалов шаг ножей Т (фиг. 3) делаетсябольшим шага расположения рядов пиломатериалов Т (фиг. 3 ). По мере продвижения Юножей 10 освобожденные прокладки выпадают вниз, Шарнир 3 выбран так, что приопрокидывании пакета поворачивается до вертикального положения рядов пиломатериалов и одновременно поднимается вверх, освобождая внизу пространство для выпадания прокладок, При прохождении примерно середины пакета производится перехват прижимов 5, т,е, отводится последний и поджимается первый, При перехвате в рядах пиломатериалов под собственным весом ликвидируются все зазоры, После выхода ножей 10 пакет поджимается остальными прижимами 5, рама 1 опускается вниз, все прижимы 5 отводятся вверх, и готовый плотный пакет снимается с установки,Формула изобретения Установка для формирования плотных пакетов пиломатериалов, содержащая раму и опрокидыватель с опорной частью для пакета, о т л и ч а ю щ а я с я тем, что,с целью упрощения конструкции установки и повышения ее производительности, на раме установлена каретка со ступенчато расположенными ножами,дакто Тираж 963 Подписно ударственного комитета Совета Ми по делам изобретений и открытий Москва, Ж, Раушская наб., д
СмотретьЗаявка
2104376, 11.02.1975
НИКОНЕНКО НИКОЛАЙ АФАНАСЬЕВИЧ, КЛЕЩЕВ ВАСИЛИЙ АНДРЕЕВИЧ, РЯЗАНОВ ЛЕОНИД АЛЕКСАНДРОВИЧ, ЗЕМЛЯНСКИЙ ВЛАДИМИР ДМИТРИЕВИЧ, КОВГАН МИХАИЛ ИВАНОВИЧ, ЧЕСНОВСКИЙ ПАВЕЛ СТЕПАНОВИЧ, ЖИГАЛИН ПЕТР ПАВЛОВИЧ
МПК / Метки
МПК: B65G 57/18
Метки: пакетов, пиломатериалов, плотных, формирования
Опубликовано: 25.01.1977
Код ссылки
<a href="https://patents.su/4-543594-ustanovka-dlya-formirovaniya-plotnykh-paketov-pilomaterialov.html" target="_blank" rel="follow" title="База патентов СССР">Установка для формирования плотных пакетов пиломатериалов</a>
