Дифференциальный ольфактометр

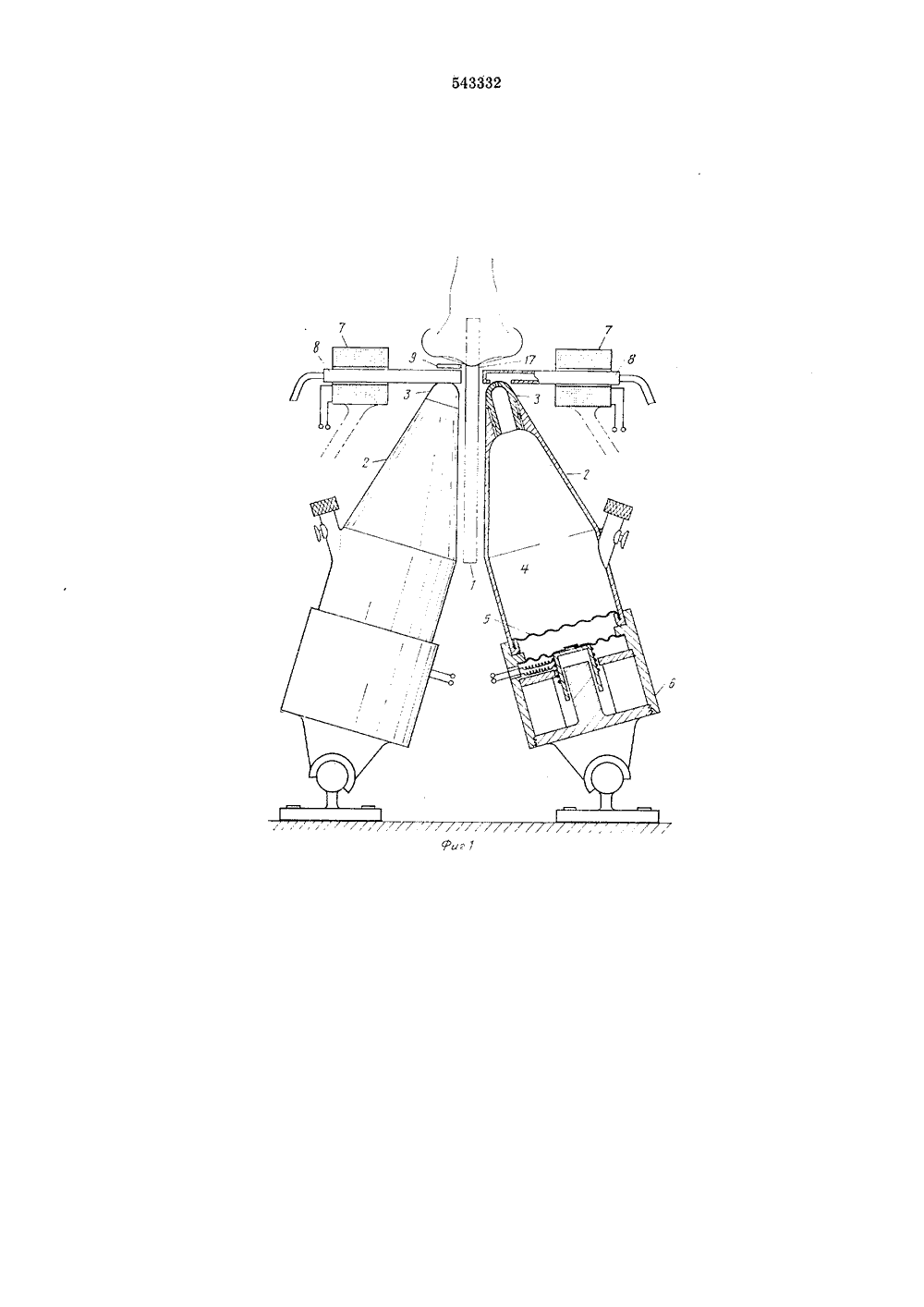

ОПИСАНИЕИЗОБРЕТЕНИЯК ПАТЕНТУ 1 543332 Союз Советских Соцнаеотических Республик(33) Франция Приоритет 243805 Государственный комитет Министров СССРам изобретений открытий ов 77, БОллстсь ,"о 2 3) УДК 615 475 612.867,8 (088.8) публикован ата опубликования описания 14.03,7 72) Авторы изобретения транецМак Леоданция)иная фирмаЛЭнержи Аанция) Ино Патрик) Заявитель ик ЫЙ ОЛЪФАКТОМЕТР ЕРЕН(54 Изобретение отцосится к области медицинской техники, а именно к детекторам физиолочшеского поля для измерения ароматной ицтеисивцости различных обонятельных возбудителей. 5Известен ольфактометр, содержащий опору, инжекторы с форсунками, выполненными в виде пробки с просверленным калиорованным отверстием и установленными на резервуаре с пахучим веществом, имеющим систему цир куляции газообразного пахучего вещества.Цель изобретения - повышение точности измерения и чувствительности устройства.Достигается цель тем, что устройство снабнсеио отводными антидиффузионными устрой ствами в виде полых наконечников, плотно закрывающих каждую форсунку, воспринимающими устройствами, состоящими из измеритсльиьх костов с тсркОрезисто 1)а.1 и, стацовлснцыми вблизи форсунок, установками элек тронного управления состоящими из схем восстановления формы вариаций потенциала воспринимающих устройств, схем управления антидиффузионными устройствами, спусковых схем и ручного управления спусковыми схе мами, а резервуар для пахучих веществ выполнен изменяемым по объему с подвижным дном и приводом от двигателя электромагнитного типа. На фиг. 1 изображена механическая часть дифференциального ольфактометра, общий вид; па фиг, 2 - принципиальная схема установки электронного управления данного устройства.Дифференциальный ольфактометр содержит опору 1; два инжектора 2 с форсунками 3, установленными на резервуарах 4 для пахучих веществ, выполненных изменяемыми по объему с подвижным дном 5 и приводом от двигателя 6 электромагнитного типа; отводные антидиффузиопные устройства 7 в виде полых наконечников 8, плотно закрывающих каждую форсунку 3; воспринимающие устройства 9, состоящие из измерительных мостов с тероорсзисторап, установленные над форсунками; установки 10 электронного управления, состоящие из схем 11 восстановления формы вариший иотсцпидлд восцрциимдюших устройств 9; схем 12 управления дцтидиффузиоццыми устройствами 7; спусковых схем 13, 14 и 15 и ручного управления 16 спусковыми схемами.Устройство работает следующим образом.Перед проведением измерений резервуары 4 инжекторов 2 наполняют пахучим веществом в жидком, твердом или газоооразиом состоянии, Регулируют форсунку 3 правого инжектора 2 ца стандартном значении, неизменномсхем 11 пускает в ход спусковую схему 13 и спустя, например, 100 мин, изменяет состояния спусковых схем 14 и 15, которые управляют усилителями 18 и 19, выдающими прямоугольные импульсы, поступающие на двигатели 6. Одновременно усилитель 20 выдает прямоугольные импульсы на катушки 21, отводящие полые наконечники 8 антидиффузионных устройств 7. Эти импульсы появляются в момент максимальной амплитуды вдыхания. Экспериментатор указывает, с какой стороны обонятельное восприятие преобладает, что затем исправляют регулировкой соответствующих форсунок. Необходимо заметить, что импульсы, поступающие на двигатели 6 приводят к стимуляции запаха, Далее, спустя по меньшей мере две минуты, эксперимент повторяется и после регулировки чувствительности один из инжекторов заменяют третьим (на 15 в течение всего времени измерения, регулируют форсунку 3 левого инжектора 2.Экспериментатор располагается на опоре так, чтобы перегородка носа лежала на прокладке 17. Задерживая дыхание, приводит в действие ручное управление 16 и глубоко вдыхает. С воспринимающих устройств 9 снимается сигнал, поступающий на схемы 11 восстановления формы потенциала воспринимающих устройств 9, короткий импульс с выходами 10 чертеже не показан), содержащим измеряемое вещество.Регулируют форсунку третьего инжектора до состояния равной чувствительности, После этого стимулы, вызванные предыдущим инжектором и данным, считаются равной интенсивности.Формула изобретенияДифференциальный ольфактометр, содержащий опору, два инжектора с форсунками, установленными на резервуарах для пахучих веществ, о т л н ч а ю щ н й с я тем, что, с целью новьпнения точности измерения и чувствительности, он снабжен отводными антидиффузионными устройствами в виде полых наконечников, плотно закрывающих каждую форсунку, воспринимающими устройствами, состоящими из измерительных мостов с терморезисторами, установленными вблизи форсунок, установками электронного управления, состоящими из схем восстановления формы вариаций потенциала воспринимающих устройств, схем управления антидиффузионными устройствами, спусковых схем и ручного управления спусковыми схемами, а резервуар для пахучих веществ выполнен изменяемым по объему с подвижным дном и приводом от двигателя электромагнитного типа.Составитель В. Остапчуехред Л. Гладкова Тираж 654Совета Министрооткрытийкая наб., д. 4/5 Заказ 223/6 Изд ЦНИИПИ Госуда по 113035, М
