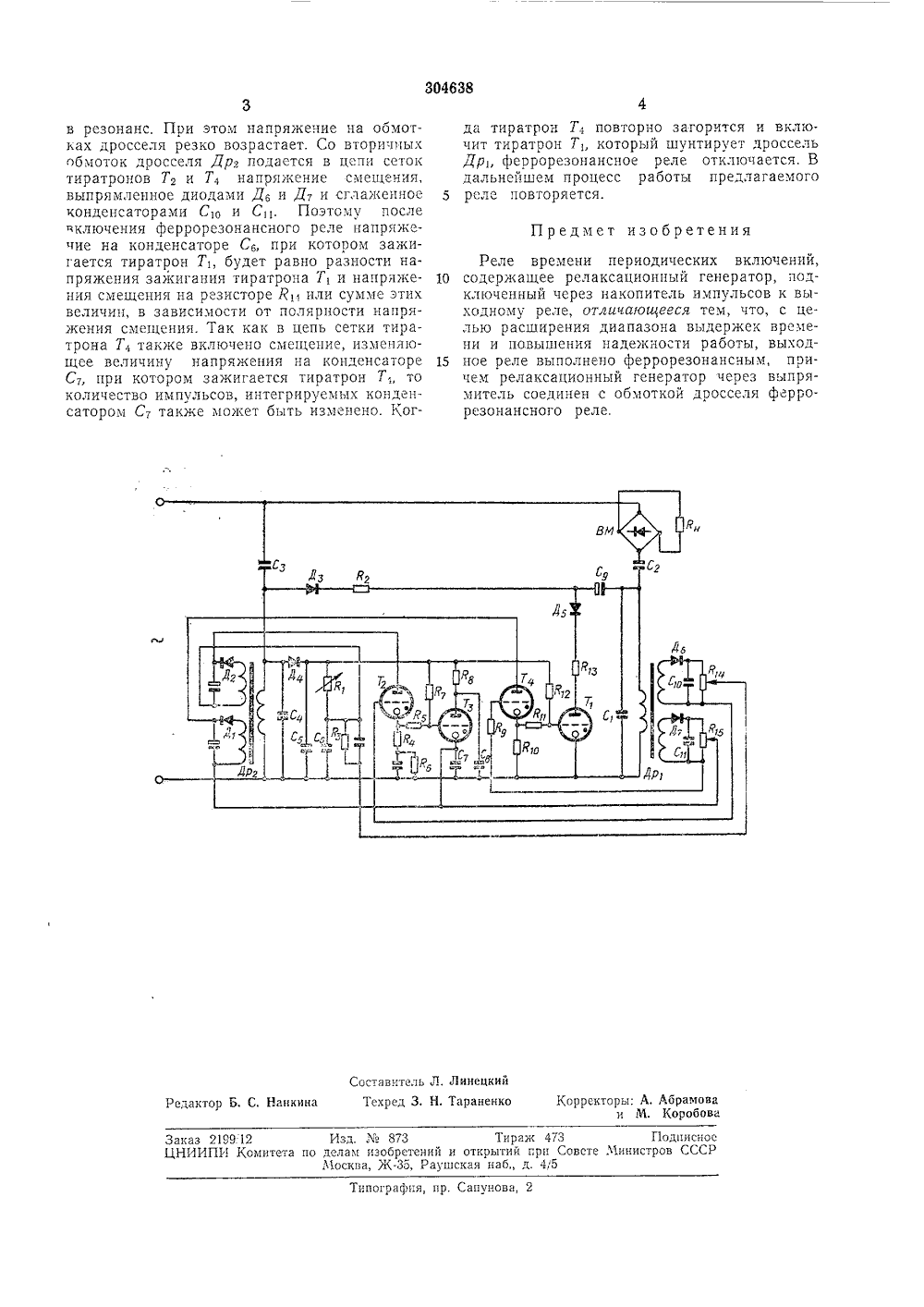

О П И С А Н И Е 304638ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сова Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 14,Х 1.1969 (Ло 1378007/18-24)с присоединением заявкиМПК Н 015 43/00 оритет Комитет по дел изобретений и отнрытипри Совете ВЯиниотровСССР 621.318,5(088,8) Д Опубликовано 25 Х.1971. Бюллетень17 Дата опубликования описания 17 Х 111.1971 Авторизобретения АЯ1 МЫЛУт:эР. Дмитренко аявит ОЧЕНИЙ РЕЛЕ ВРЕМЕНИ ттЕРИОДИЧЕСКИХ Предлагаемое устроиство относится к области автоматики и предназначено для бесконтактного периодического включения на длительное время исполнительных устройств.Известные схемы реле времени периодических включений имеют малый диапазон выдержек времени и недостаточно надежны.Феррорезонансное реле, выполненное согласно изобретению, может находиться в устойчивых состояниях несколько часов, причем коммутирующие приборы в схеме работают в импульсных режимах, пропуская импульсы тока лишь в течение времени переключеш 1 я исполнительного устройства.Схема предлагаемого устройства приведена на чертеже и содержит бесконтактное феррорезонансное тиратронное реле, состоящее из дросселя Дрь обмотка которого зашунтирована конденсатором С, и через конденсатор Са подсоединена к сети переменного тока, тиратрона Т, с холодным катодом, дросселя Др и конденсаторов Са, С 4 и Са, генератор импульсов, содержащий тиратрон Т времязадающую цепь 7(1 Са; релаксатор, состоящии: з тиратрона Та и конденсаторов С 7, Са, диоды Д - Дт и выпрямительный мост ВМ, в диагональ которого включена нагрузка Я,-резисторы Р - Ра. При включении устройства в сеть ток, выпрямленный диодом Д 4, через резистор Й 1 заряжает конденсатор Са. Через интервал времени, определяемый постоянной времени цепи Л 1 Са, конденсатор Са зарядпгся до напряжения зажигания тиратрона Т, по промеи(утку сетка катод. Тиратрон Та поджигает ся, и происходит импульсный разряд конденсатора С, через анод-катодный промежуток тиратрона 7 а на резистор Р 4 и цепь СД,. Под действием разрядного импульса поджигается по промежутку сетка - катод тиратрона Та. О При этом дозирующий конденсатор Са, предварительно заряженный через высокоомный резистор Ра до напряжения на конденсаторе С;, разряжается через анод-катодный промежуток тиратрона Т, на интегрирующий кон денсатор Ст. Соотношение емкостей конденсаторов Са и Ст определяет количество импульсов, позволяющих зарядить конденсатор Ст до напряжения зажигания тиратрона Та по промежутку сетка - катод. Аналогично конден- О сатору С, конденсатор Ст через вспомогательный источник питания, образованный второй вторичной обмоткой дросселя Др диодом Д 1 и конденсатором Са, разряжается через анодкатодный промежуток тиратрона Т, на катод ный резистор Я 1, до нулевого потенциала.Под действием падения напряжения на резисторе Р,п поджигается тиратрон Т,. Накопительный конденсатор С разряжаясь через анод-катодный промежуток тиратрона Т., на О первичную обмотку дросселя Др вводит егоПредмет изобретения ставитель Л. Липецкий ех ед 3, Н. Тараненко едактор Б. С, Банкина Т р Корректоры; А. Абрамова и М. КоробоваИзд. Ы 873 Тираж 473 Подписное делам изобретений и открытий прп Совете Министров СССР Москва, Ж, Раушская наб д. 4,5 Заказ 219912ЦНИИПИ Комитет ипография, пр. Сапунова, 2 в резонанс. При этом напряжение на обмотках дросселя резко возрастает. Со вторичных обмоток дросселя Дрз подастся в цепи сеток тиратронов Т, и Т 4 напряжение смещения, выпрямленное диодами Д, и Дт и сглаженное конденсаторами Сго и Сы. Поэтому после включения феррорезонансного реле напряжечие на конденсаторе С при котором зажигается тиратрон Т 1, будет равно разности напряжения зажигания тиратрона Т, и напряжения смещения на резисторе Р, или сумме этих величин, в зависимости от полярности напряжения смещения. Так как в цепь сетки тира- трона Т, также включено смещение, изменяющее величину напряжения на конденсаторе Ст, при котором зажигается тиратрон Т то количество импульсов, интегрируемых конденсатором С 7 также может быть изменено. Когда тиратрон Т, повторно загорится и включит тиратрон Ть который шунтирует дроссель Дрь феррорезонансное реле отключается. В дальнейшем процесс работы предлагаемого 5 реле повторяется. Реле времени периодических включений, 10 содержащее релаксационный генератор, подключенный через накопитель импульсов к выходному реле, отличающееся тем, что, с целью расширения диапазона выдержек времени и повышения надежности работы, выход ное реле выполнено феррорезонансным, причем релаксационный генератор через выпрямитель соединен с обмоткой дросселя феррорезонансного реле.
