Мачтовый подъемник

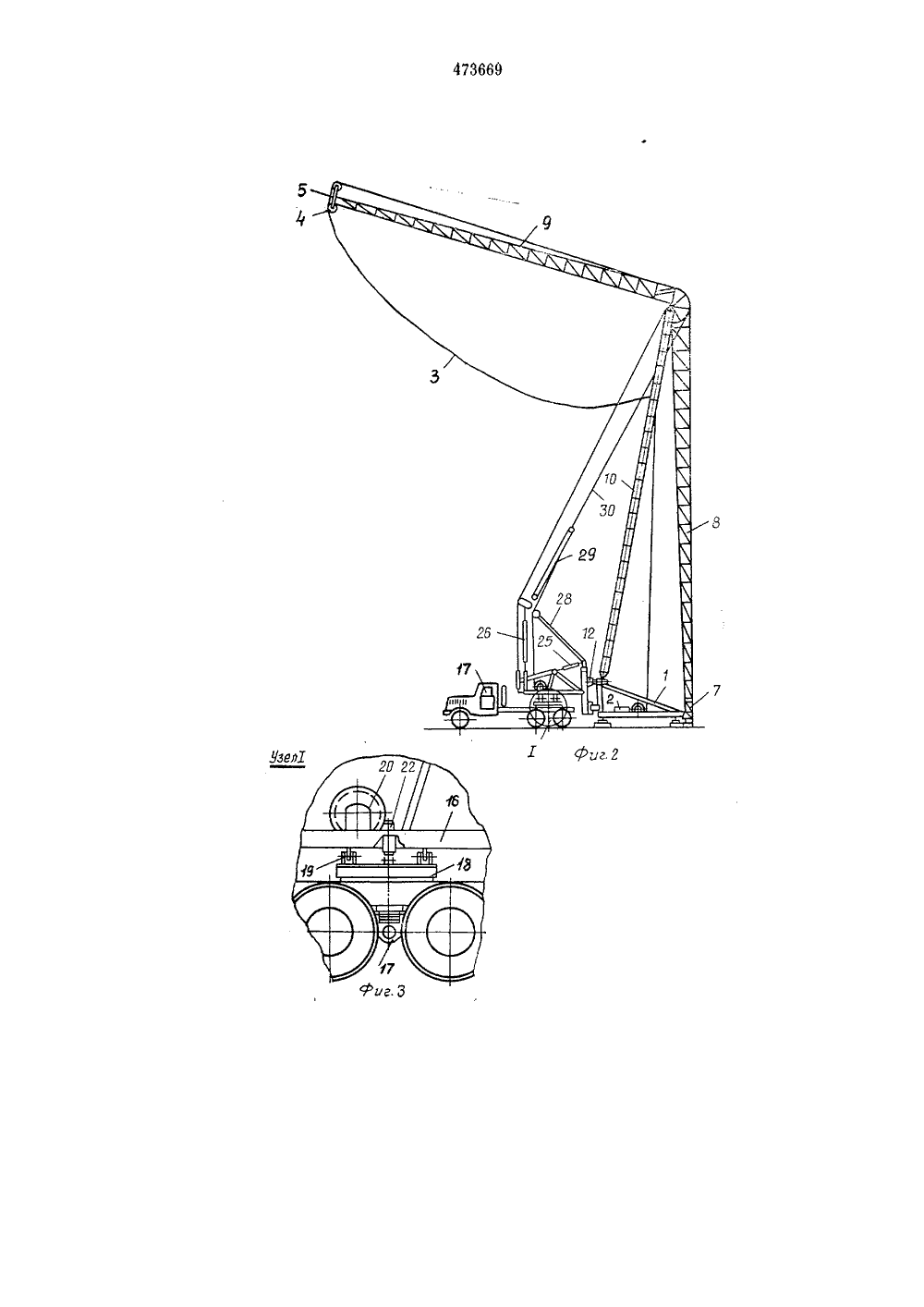

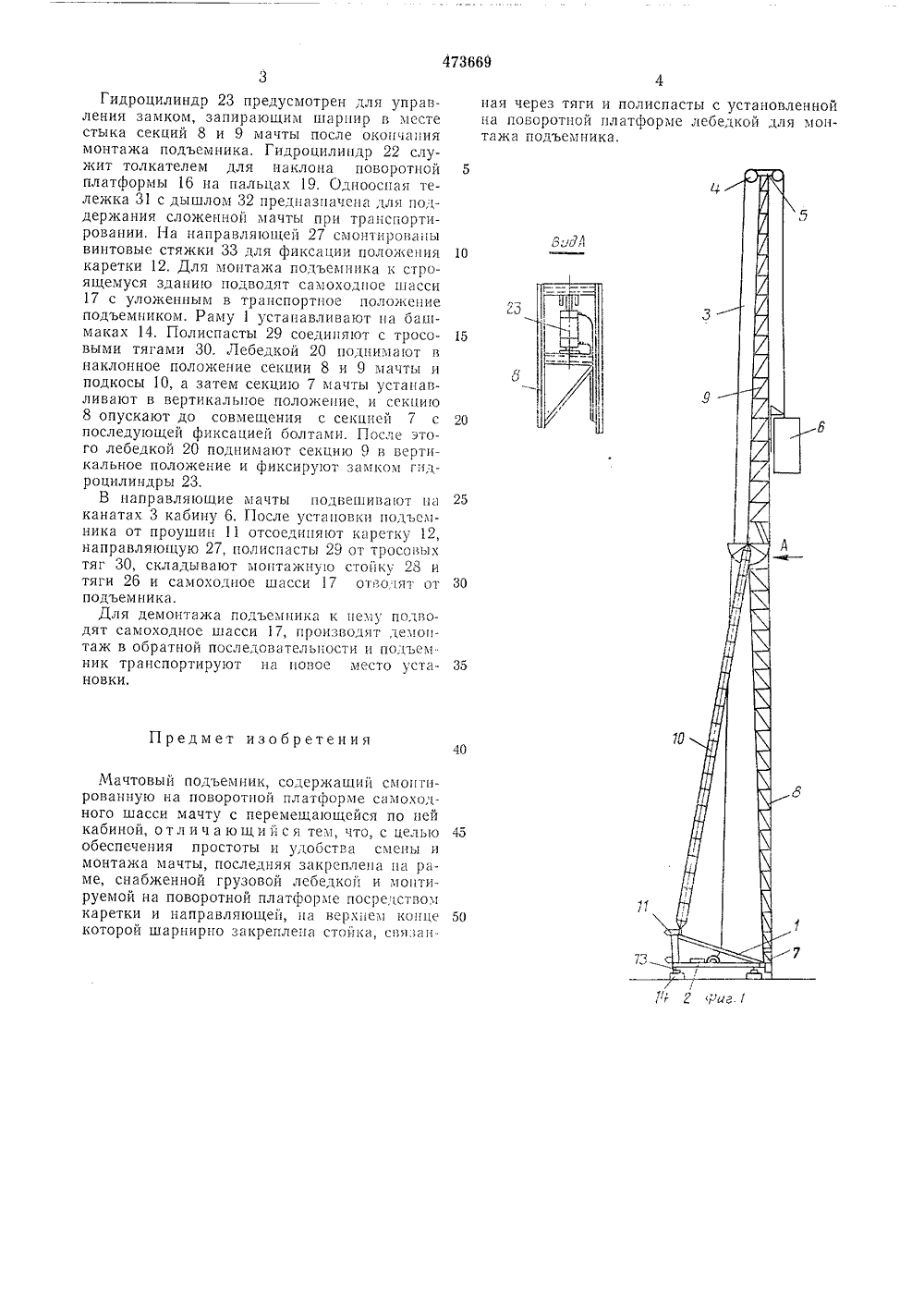

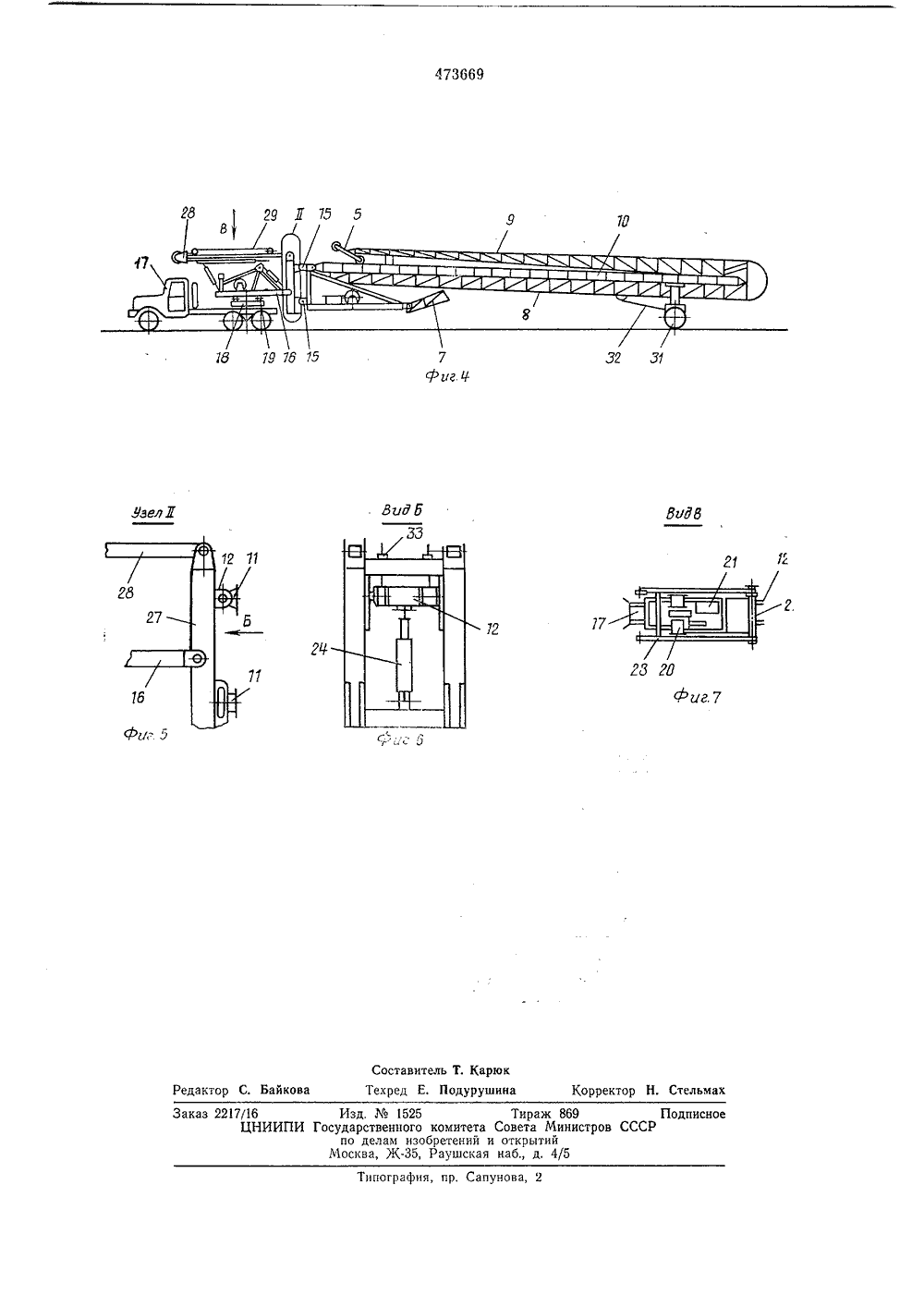

цц 473669 Союз Советских Социалистических Республик(51) М аявкис присоединением Государственный комитет Совета Министров СССР ло делам изобретений 3) Приорите 3) УДК 621.876.11. И. Кодки евин,Заявител пециальное конструкторское бюро Мосстрой(54) МАЧТОВЫЙ ПОДЪЕМНИК 2иг. 7 - вид по стрелке ся к области устройств еимущественно к мачподвижными платфорИзобретение относитдля подъема грузов, пртовым подъемникам смами или кабинами,Известны мачтовые подъемники, содержащие смонтированную на поворотной платформе самоходного шасси мачту с перемещающейся по ней кабиной.Недостатком существующих подъемников является сложность устройств для монтажа мачт, что вызывает неудобство в эксплуатации, увеличение веса и удорожание подъемника.Для обеспечения простоты и удобства смены и монтажа мачты, в предлагаемом подьемцике мачта закреплена на раме, снабженной грузовой лебедкой и монтируемой на поворотной платформе при помощи каретки и направляющей, на верхнем конце которой шарнирно закреплена стойка, связанная через тяги и полиспасты с установленной ца поворотной платформе лебедкой для монтажа подъемника. На фиг. 1 - показан описываемый подъемник в рабочем положении, общий вид и вид А; на фиг. 2 - то же, в процессе монтажа; ца фиг. 3 - узел 1 на фиг. 2; на фиг. 4 - подьемник в транспортном положении; на фиг. 5 - узел 11 на фиг. 4; на фиг. 6 - вид по стрелПоляков и А, Г, Кирилло ке Б на фиг, 5; на ф В на фиг, 4.Подъемник содержит раму 1 с установленной на ней грузовой лебедкой 2, канаты 3 5 которой через верхние блоки 4 поперечины 5присоединены к кабине 6. Кабина 6 перемещается по шарнирно установленной ца раме 1 мачте, включающей опорную секцию 7, нижнюю секцию 8, шарнирно сочлененную с верх ней секцией 9 и подкосами 10. Рама 1 выполнена с проушинами 11 дляприсоединения к каретке 12 и снабжена выносными опорами 13, стоящими на башмаках 15 14. Пальцы 15 предусмотрены для присоединения рамы 1 к каретке 12, шарнирно соединенной с поворотной платформой 16 самоходного шасси 17, установленной ца круге 18 через пальцы 19. На поворотной платформе 16 20 смотирсваны монтажная лебедка 20, насосцая станция 21 для питания гидроцилицдров 22 - 24, оттяжка 25, тяга 26 и направляющая 27 для каретки 12. На направляющей 27 смонтирован гидроцилицдр 24, предусмотренный 25 для перемещения каретки 12, и шарнирно закреплена монтажная стойка 28, связанная через тяги 26 и полиспасты 29 с установленной на поворотной платформе 16 лебедкой 20 для монтажа подъемника. Полиспасты 29 соеди цены с секцией 9 мачты тросовыми тягами 30.0 30 Гидроцилиндр 23 предусмотрен для управления замком, запирающим шарнир в месте стыка секций 8 и 9 мачты после окончания монтажа подъемника. Гидроцилиндр 22 служит толкателем для наклона поворотной платформы 16 на пальцах 19, Одпооспая тележка 31 с дышлом 32 предназначена для поддержания сложенной мачты при транспортировании. На направляющей 27 смонтированы винтовые стяжки 33 для фиксации положения каретки 12. Для монтажа подъемника к строящемуся зданию подводят самоходное шасси 17 с уложенным в транспортное положение подъемником. Раму 1 устанавливают на башмаках 14. Полиспасты 29 соединяют с тросовыми тягами 30. Лебедкой 20 поднимают в наклонное положение секции 8 и 9 мачты и подкосы 10, а затем секцию 7 мачты устанавливают в вертикальное положение, и секцию 8 опускают до совмещения с секцией 7 с последующей фиксацией болтами. После этого лебедкой 20 поднимают секцию 9 в вертикальное положение и фиксируют замком гндроцилиндры 23.В направляющие мачты подвешивают на канатах 3 кабину 6. После установки подъемника от проушин1 отсоедипяют каретку 12, направляющую 27, полиспасты 29 от тросовых тяг 30, складывают монтажную стойку 28 и тяги 26 и самоходное шасси 17 отводят от подъемника.Для демонтажа подъемника к нему подводят самоходное шасси 17, производят демонтаж в обратной последовательности и подъемник транспортируют на новое место установки. едмет изобретения Мачтовый подъемник, содержащий смонтированную на поворотной платформе самоходного шасси мачту с перемещающейся по ней кабиной, отл и ч а ющи й ся тем, что, с целью обеспечения простоты и удобства смены и монтажа мачты, последняя закреплена на раме, снабженной грузовой лебедкой и монтируемой на поворотной платформе посредством каретки и направляющей, на везхнем конце которой шарнирно закреплена стойка, связанная через тяги и полиспасты с установленнойна поворотной платформе лебедкой для монтажа подъемника.Изд.1525 сударственного комитет по делам изобретении Москва, Ж, Раушск
