Электролизер для получения хлора, едких щелочей и водорода

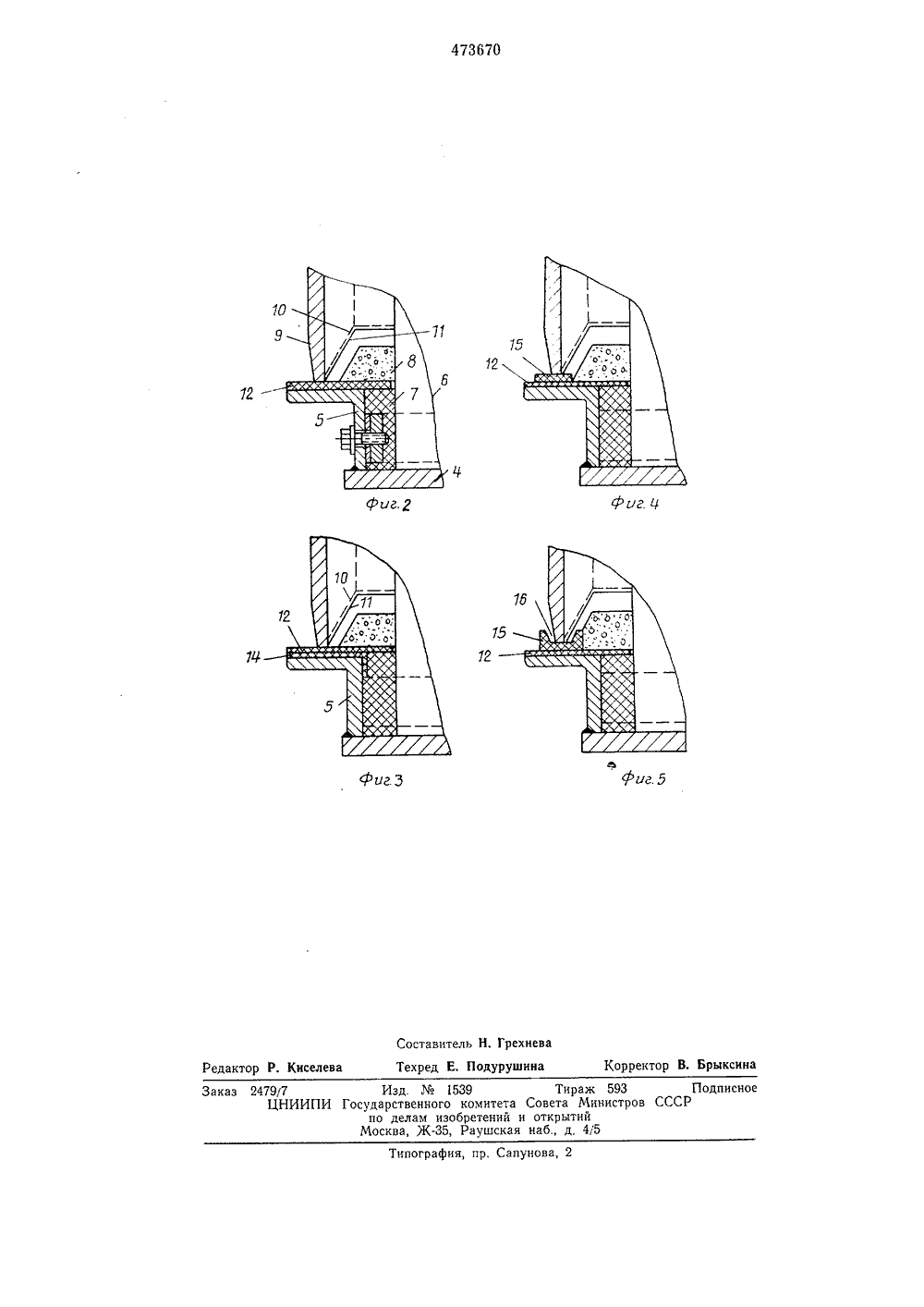

О П И С А Н И Е (11) 473670ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликГосударственный комнте Совета Министров ССС по делам изобретений 3) УДК 621.317,7ельников-Эйхенвальд,И. Шестакова 71) Заявител ЛЕКТРОЛИЗЕР ДЛЯ ЕДКИХ ЩЕЛОЧ ЕЙ ОЛУЧЕНИЯ ХЛОРА,ВОДОРОДА зобретени а хлора м электр х щелоче электрол елочей и орый сод кты, соед Данное и производств конструкция хлора, едки Известен ра, едких щ го типа, кот ный компле разом.области очнее к лучения е относится к электролизом, т олизеров для пй и водорода. изер для получе водорода диафр ержит анодный иненные следую ия хло гменно и катод щим об себя днищ прваренньвДнище анодного комплекта представляет собой металлическую плиту с приваренным по периметру уголком. Горизонтальная часть уголка является фланцем днища, а вертикальная часть (с внутренней стороны днища) служит контактной частью, к которой крепятся токопередающие медные шинки. Контактная часть уголка, токопередающие медные шинки и контакты анодов защищены от коррозии битумом. Поверхность битума и фланец днища покрыты бетоном. Бетон по краям днища ограничен металлическим бортиком, который приварен к фланцу. В бетоне над фланцем выполнен паз, на дне которого лежит резиновая прокладка, Паз с прокладкой в момент установки катодного комплекта на резиновую прокладку заполняется разогретым битумом. При такой конструкции электролизера происходит фильтрация анолита через бетон и попадание его на металлический уголок днища, в результате чего оно разрушается. Кроме того, формирование бетонного паза и заливка его битумом представляют собой сложную и трудоемкую операцию,С целью исключения указанных недостат 5 ков предложен электролизер, в котором уплотняющая прокладка расположена непосредственно на верхней плоскости уголка, продлена до анодов и зажата между слоями антикоррозионной защиты,10 Между прокладкой и уголком может бытьпомещен манжет, например, из резины, облегающий уголок со стороны антикоррозионной защиты, уплотняющая прокладка можетбыть выполнена пз фторопласта, а между ка 15 тодным комплектом и уплотняющей прокладкой расположена дополнительная эластичнаяпрокладка, например. из резины, снабженнаяпазом.На фиг. 1 изображен электролизер; на20 фиг. 2 - узел уплотнения (соединение анодного и катодного комплектов с прокладкой,продленной до анодов), разрез; на фиг. 3 -то же, с манжетом, разрез; на фиг. 4 - то же,с дополнительной прокладкой, разрез; на25 фпг. 5 - то же, с дополнительной прокладкойи пазом, разрез.Электролизер содержит анодный 1 и катодный 2 комплекты с крышкой 3.Анодный комплект включает веЗО 4 в виде металлической плиты с т473670 10 фиг. 7 по ее периметру металлическим уголком 5, графитированные аноды 6, смонтированные с уголком 5, и антикоррозионную защиту, в частности слой битума и слой 8 бетона.Катодный комплект включает в себя металлический корпус 9 с развитой внутри корпуса катодной поверхностью из металлической сетки 10, покрытой диафрагмой 11. Сетка 10 приваривается к низу корпуса под углом. Сверху катодный комплект прикрывается крышкой 3.Узел соединения анодного 1 и катодного 2 комплектов электролизера включает резиновую прокладку 12 на поверхности фланца уголка 5 и слоя 7 битума, продленную таким образом до анодов 6, что с их стороны ее конец зажимается между слоем битума и слоем бетона, а другой конец лежит на фланце уголка 5. Низ корпуса 9 катодного комплекта опирается на уплотняющую прокладку 12, например, из фторопласта. Герметичность узла соединения анодного 1 и катодного 2 комплектов с прокладкой 12 обеспечивается затяжкой изолированными от тока болтами 13 (см, фиг. 1).Прокладка 12 в узле соединения анодного и катодного комплектов может быть снабжена эластичным, например из резины, манжетом 14, облегающим уголок 5 (фиг. 3),Возможно применение дополнительной прокладки (фиг. 4), например из резины 15, которая непосредственно воспринимает усилия при создании герметичности по мере затягивания анодного комплекта с катодным стяжными болтами 13.Дополнительная прокладка в узле соединения анодного комплекта с катодным может иметь паз 16, в который заходит низ катодного комплекта 2 (фиг. 5). Благодаря наличию в узле соединения анодного и катодного комплектов электролизера прокладки, продленной до анодов и зажатой между слоями битума и бетона, предотвращается проникновение элек тролита и утечка тока по электролиту к частям анодного комплекта (уголку, токоподводам и т. д,). Предмет изобретения 1, Электролизер для получения хлора, едких щелочей и водорода диафрагменного типа, содержащий анодный и катодный комплекты, днище с приваренным к нему уголком, ан 15 тикоррозионную защиту из слоев, например,битума и бетона, а также уплотняющую прокладку, на которую опирается катодный комплект, отличающийся тем, что, с цельюповышения надежности узла уплотнения и20 упрощения его конструкции, уплотняющаяпрокладка расположена непосредственно наверхней плоскости уголка, продлена до анодов и зажата между слоями антикоррозионной защиты.25 2. Злектролизер по п, 1, о тл и ч а ю щ и йся тем, что между прокладкой и уголкомпомещен манжет, облегающий уголок со стороны антикоррозионной защиты,3. Злектролизер по п. 1, отличающийЗ 0 ся тем, что уплотняющая прокладка выполнена из фторопласта.4. Электролизер по и. 1, о т л и ч а ю щ и й с ятем, что между катодным комплектом и уплотняющей прокладкой расположена дополниЗ 5 тельная эластичная прокладка, например, изрезины.5. Электролизер по пп. 1 и 4, отличающ и й с я тем, что дополнительная прокладкавыполнена с пазом.473670 иг 5 оставитель Н. Грехне одурушина Корректор В. Брыксин дактор Р, Киселе хред Заказ 2479/7 ЦНПодписноеССР ПИ Г унова, 2 Типография, пр Изд.1539 Т ударственного комитета Советапо делам изобретений и открь Москва, Ж, Раушская наб.,раж 593 Министров тий , 4/5
