Пробковый кран

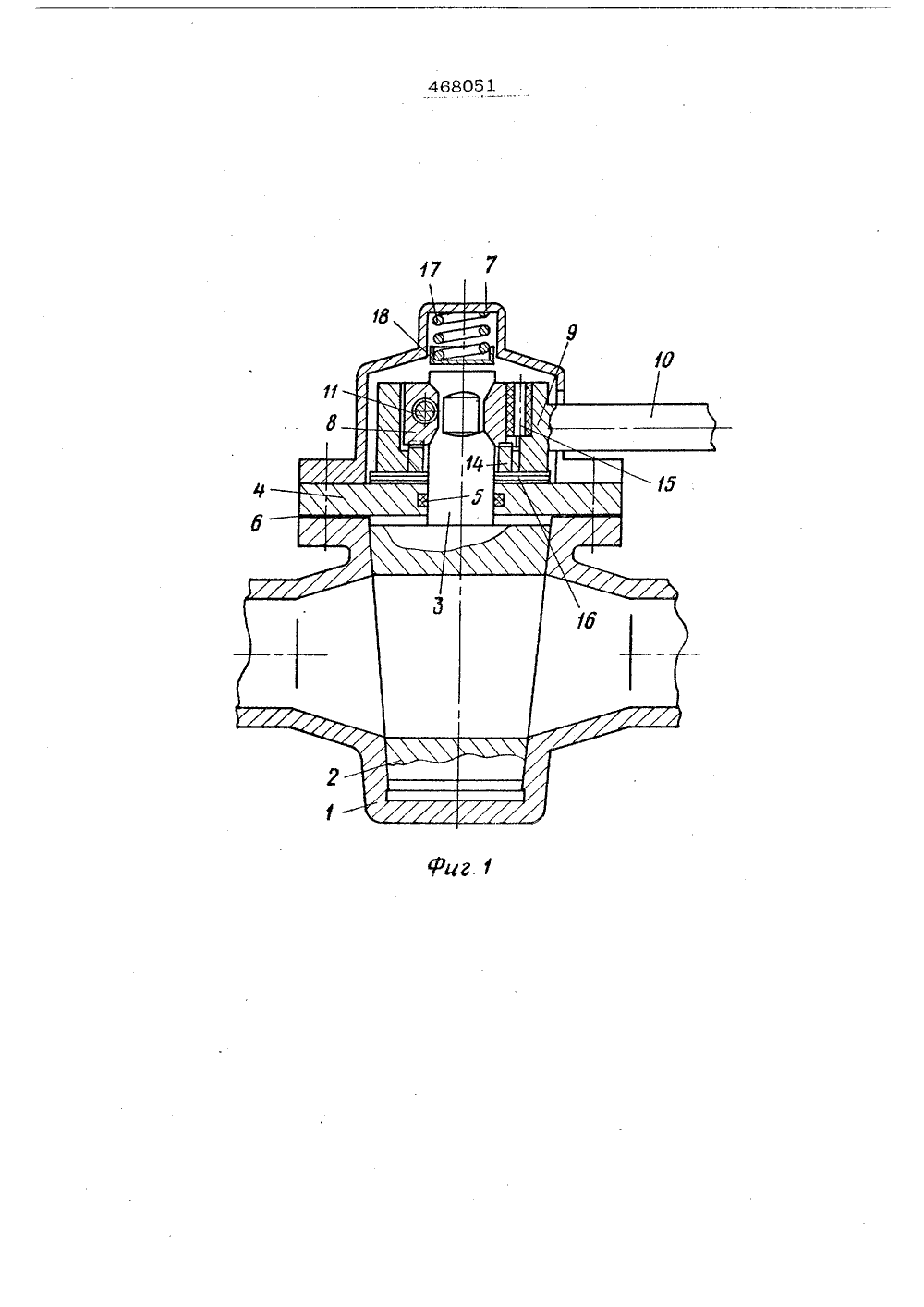

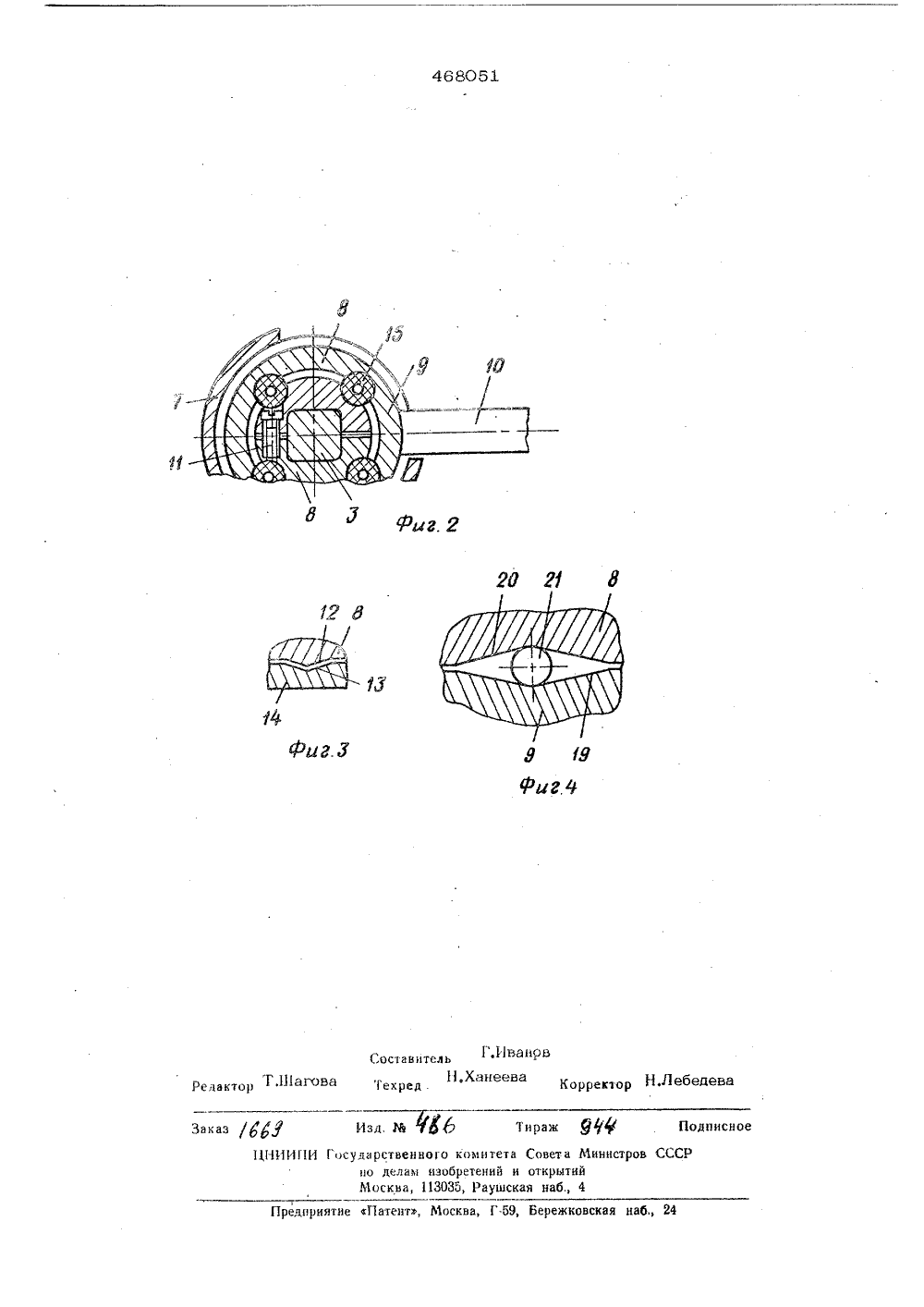

Союз Советских Социалистических Республик(б 1) Зависимое о вт, свидетельства 22) Заявлено 05,06.72(21) 1793755/251)М, Кл,Р 161 5/02 с присоединением заявки Масударотвеннье комитетСовета Министров СССРпо релам изобретенийи открытий 32) Приоритет 04 75 Бюллетень убликова икования описания 1 О О 4 7 ат(72) Авторы изобретен Вакури фельдман и Г. В, Поторочин,) Заявит ВЫИ КРА 54). П 2 щий вид; на фиг, 2 - элементы, осуществ-; ляющие упругую связь между полумуфтами;,. на фиг, 3 и 4 - варианты узла, осуществ-ляющего подъем пробки.Пробковый кран состоит из корпуса 1, пробки 2 с хвостовиком 3, фланца 4, обеспечивающего герметичность крана с помо" . щью уплотнений 5 и 6, крышки 7 и. приво-, да, включающего полумуфты 8 и 9 и руко ятку 10. Полумуфта 8 выполнена разрезной и с помощью винтов 11 жестко установлена на хвостовике 3. На нижней торцовой поверхности полумуфты 8 выполнены конические выступы 12, входящие во впадины 13 на торцовой поверхности стакана 14, взаи 1 1 модействующего с полумуфтой 9 с помощью шлицевого соединения, В колодках, образо-ванных выемками, на боковых поверхностях полумуфт 8 и 9 вмонтированы упругие втул-. ки 15 из эластичного материала, обеспечиваютцие упругую связь между поттумуфтами. Регулировка зазора между выступами 12 и впадинами 13 полумуфт осущес яется с помощью шайб 16. Герметичность уплот- няющих поверхностей пробки 2 и корпуса 11 об твлн,На фиг зображен предлагаемый Известны конструкции пробковых кранов, в которых для уменьшения управляющего усилия и устранения опасности задирания уплотнительных поверхностей осуществлен раздельный подъем и поворот пробки, для чего на хвостовике пробки жестко укреплена полумуфта привода, взаимодействующая со второй полумуфтой, например, с помощью выступов и впадин на торцовых поверхностях полумуфт, а.вторая полумуфта жестко 1 О соединена с рукояткой привода, Однако меж ду пробкой и корпусом в процессе управления краном попадает рабочая жидкость,Предлагаемый кран отличается от известных тем, что полумуфты привода соединены 15 между собой упругой связью, выполненной, например, в виде втулок из эластичного материала, установленных в выемках на боковых поверхностях полумуфт. Это отличие устраняет протечку рабочей жидкоститак2 О как приуправлении краном пробка поднима- ется только в том случае, когда управляющего момента недостаточно для ее поворо 53) УДК 62 1.646(088.8обеспечивается усилием пружины 17, размещенной в крышке 7 и действующей нахвостовике 3 через подбортник 18,При повороте рукоятки 10 управляющиймомент передается через упругие втулки 15и полумуфту 8 на хвостовик 3 пробки 2.которая поворачивается, если передаваемыймомент больше момента от сил трения вуплотнительной паре, Если момента, передаваемого упругими втулками 15, недостаточ- цно для поворота пробки 2, то втулки деформируются, а скосы впадин 13 полумуфты 9,выбирая зазор, упираются в выступы 12 исоздают подъемную силу, передаваемую через полумуфту 8 на пробку 2. Пробка поднимается и под действием управляющегомомента поворачивается, После окончанияповорота рукоятки 10 выступа 12 полумуфты 8 за счет упругости втулок 15 устанавливаются против впадин 13 полумуфты 9, рпозволяя пружине 17 прижать пробку 2 кседлу корпуса 1, Высота подъема пробкирегулируется изменением жесткости и коли,чества втулок. На фланце 4 показан вариантузла, осуществляющего подъем пробки, выполненный в виде лунок 19 и 20 на торцовых поверхностях полумуфт 8 и 9, между которыми установлен ролик 21. Такое выполнение узла приводит к некоторому усложнению конструкции, но позволяет уменьшить управляющий момент на рукоятке привода.Предмет изобретенияПробковый кран, содержащий установленную в корпусе подпружиненную коническую пробку с хвостовиком, на котором жестко укреплена полумуфта привода, взаимодействующая со второй полумуфтой с помощью выступов и впадин, выполненных на торцовых поверхностях полумуфт, причем вторая полумуфта жестко соединена с поворотным рычагомпривода, отличающи йся тем, что, с целью устранения протечек рабочей жидкости между корпусом и пробкой при подъеме и повороте последней, полумуфты соединены между собой упругой связью, выполненной, например, в вице втулок из эластичного материала, установленных в выемках на боковых поверхностях полумуфт.,оставительН.Ханееи1 ехред . Реяактор Г 111 дг ректор НЛебеде Заказ Я Тираж НИИГ 1 И Г едориятие Патент, Москва, Г 59, Бережковская наб, 2 д.и Фа дарственног но лелам иэ Москва, 113 комитета Совета Ьретений и открыти 15, Раушская наб., 4 й Подписноинистров СССР
