Перегородка здания и сооружения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

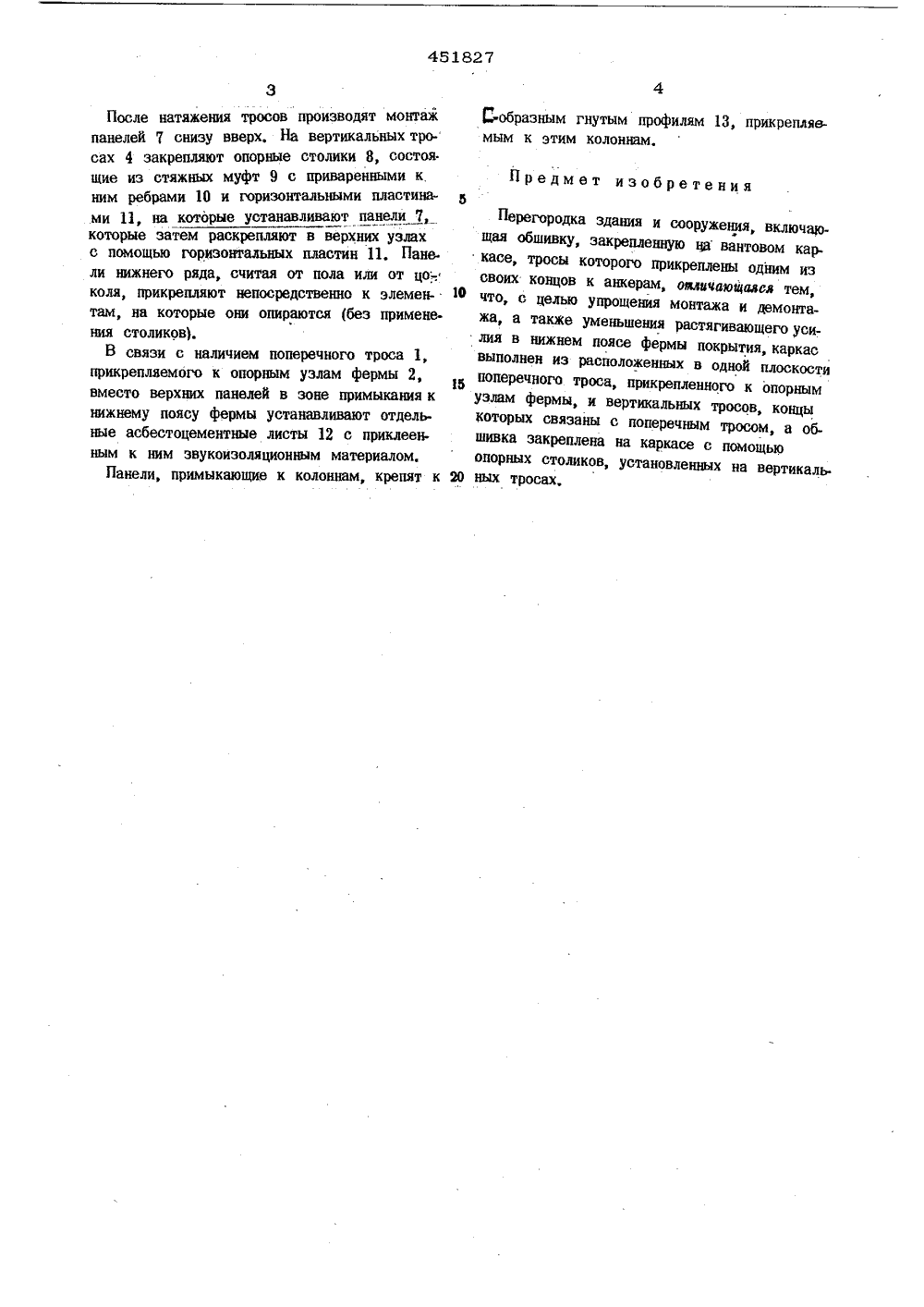

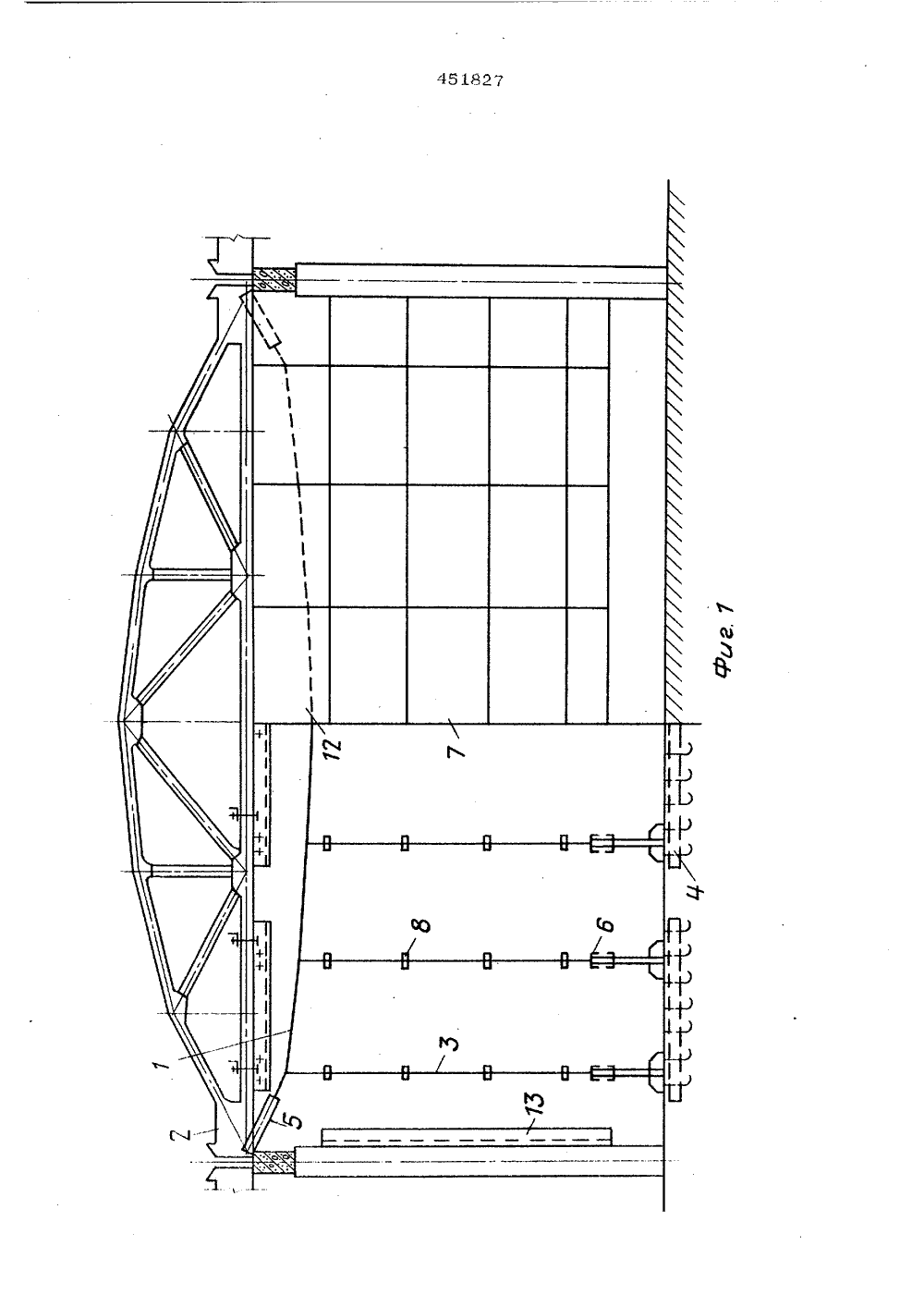

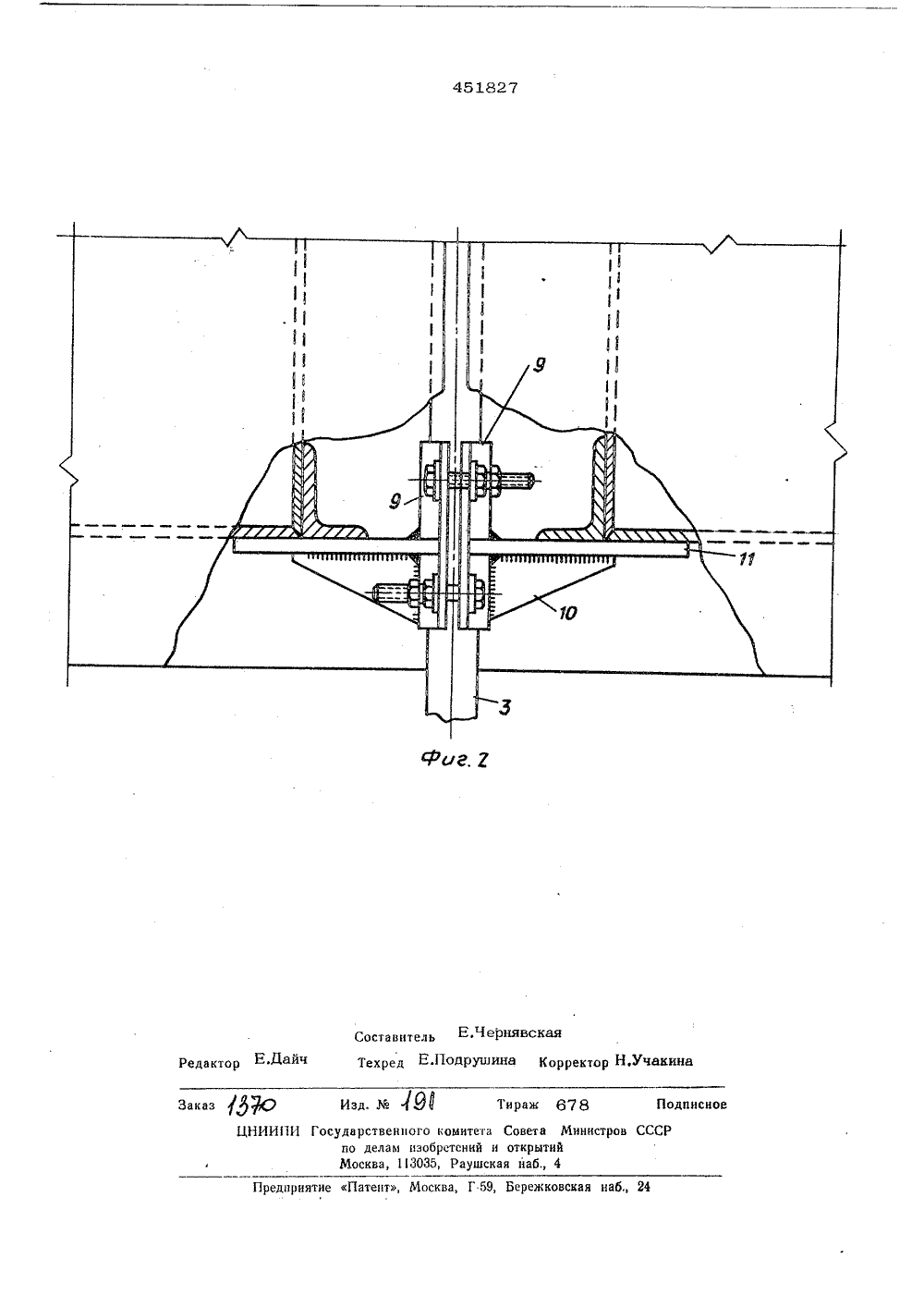

ОП ИСАНИЕ ИЗОБРЕТЕН ИЯ Союз Советских Социалистических Республик(11) 451827 ВТОР СКОМУ СВИДЕТЕЛЬСТВУ 61) Зависимое о свидетельства(22) Заявлено 17. 07. 72 (21) 1810491/294 Ь 2/ 51) Государственный квинтет аевета Министров СССР ев делан изобретений и аткрытийпврекаркопор ржит пред.трос 1,ркас перегородки пряженный попере варитель публнковано 30.11.74ата опубликования опис 1Изобретение относится к перегородкам, устанавливаемым в зданиях и сооружениях различного назначения,Известно ограждение, включающее общзакрепленную на вантовом каркасе. Тросвантового каркаса прикреплены по высухудшает их работу.Целью настоящего изобретения является создание конструкции перегородки, разгружающейэлементы каркаса здания и обеспечивающейпростоту ее монтажа и демонтажа,Для этого каркас перегородки выполнен иэрасположенных в одной плоскости поперечноготроса, прикрепленного к опорным узлам фермы, 15и вертикальных тросов, концы которых связаны с поперечным тросом, а обшивка закреп.лена на каркасе с помощью опорных столиков,установленных на вертикальных тросах,На фиг, 1 изображен вантовыйгородки; на фиг. 2 - конструкциястолика,Вантовый касо прикрепленный к опорным узлам фермы 2, инесколько вертикальных тросов 3Весь каркас находится в одной вертикальной плоскости.Каждый иэ вертикальных тросов 3 прикрепленверхним концом к поперечному тросу 1, а нижним концом - к анкерам 4. После закрепленияобшивки на вертикальных тросах панелей получается ровная вертикальная поверхность.Нагрузка от тросового каркаса и обшивкиперегородки воспринимается нижним поясомфермы и анкерами 4, заложенными в полу,причем усилие натяжения поперечного троса 1вызывает обжатие нижнего пояса фермы, т. е.оказывает на эту ферму раэгружающев действие.При монтаже перегородки в первую очередьк опорным узлам фермы 2 прикрепляют поперечный трос 1 с заранее выверенными отмет.ками закрепляющих устройств 5 и прикреплен.ными к нему вертикальными тросами. Послезакрепления поперечного троса 1 производятпредварительное натяжение вертикальных тро.сов 3 с помощью стяжных муфт 6 до достижения в тросах расчетных усилий,3аПосле натяжения тросов производят монтаж панелей 7 снизу вверх, На вертикальных тро. сах 4 закрепляют опорные столики 8, состоя. щие из стяжных муфт 9 с приваренными к ним ребрами 10 и горизонтальными пластинами 11, на которые устанавливают панели 7, которые затем раскрепляют в верхних узлах с помощью горизонтальных пластин 11, Панели нижнего ряда, считая от пола или от цо:-. коля, прикрепляют непосредственно к элементам, на которые они опираются (без применения столиков).В связи с наличием поперечного троса 1, прикрепляемого к опорным узлам фермы 2, вместо верхних панелей в зоне примыкания к нижнему поясу фермы устанавливают отдельные асбестоцементные листы 12 с приклеенным к ним звукоизоляционным материалом,Панели, примыкающие к колоннам, крепят к С-образным гнутым профилям 13, прикрепляв.мым к этим колоннам. Предмет изобретения5Перегородка здания и сооружения, включающая обшивку, закрепленную ца вантовом кар.касе, тросы которого прикреплены одним из своих концов к анкерам, оаличающаясл тем ЮЭ Эчто, с целью упрощения монтажа и демонтажа, а также уменьшения растягивающегоусилия в нижнем поясе фермы покрытия, каркас выполнен из расположенных в одной плоскости поперечного троса, прикрепленного к опорным узлам фермы, и вертикальных тросов, концы которых связаны с поперечным тросом, а обшивка закреплена на каркасе с помощью опорных столиков, установленных на вертикаль.3) ных тросах,451827 Составитель Е.ЧеРнявская Техред Е.11 одрушина Редактор Корректор Н.Учакнна ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений н открытий Москва, 113035, Раушская наб., 4 Предприятие Патент, Москва, Г 59, Бережковская наб., 24 Заказ Щ ЯО и .м 1 И 1 ираж 678 Подписное
СмотретьЗаявка
1810491, 17.07.1972
ПРЕДПРИЯТИЕ ПЯ Г-4617
БАРЫШЕК ОЛЕГ ПАВЛОВИЧ, ФОМИЧЕВ НИКОЛАЙ НИКОЛАЕВИЧ, ЛЕОНТЬЕВ ЮРИЙ ПАВЛОВИЧ
МПК / Метки
МПК: E04B 2/72
Метки: здания, перегородка, сооружения
Опубликовано: 30.11.1974
