Преобразователь двоичной кодовой последовательности импульсов в псевдотроичную кодовую последовательность

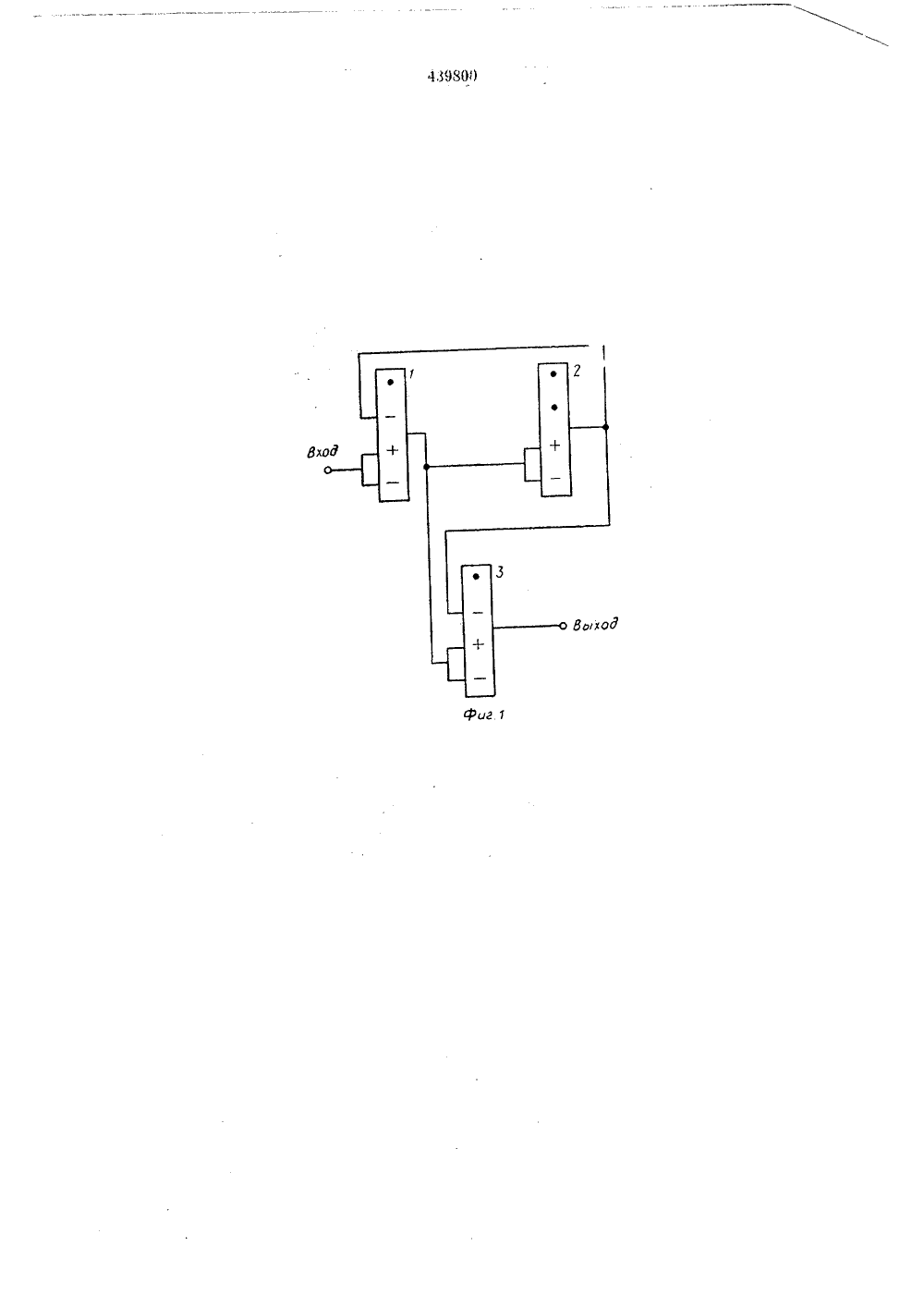

1" 439800 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ Союз Советских Социалистических Республик. свидетельства -ависимое от а 151) М,Кл. С 06 5/О 22) Заявлено 17.07.72 (21) 1817220/18-2 с присоединением з Государственныи комитет Совета Министров СССР ао делам изобретении и открытий(71) Заявитсл ложительп ыа ПУЛЬСа, ЛИОО ОТ сутствием импу,и положител ствием иап ль сом,отсутствием им- ИЗПУЛЬСОМ И Оттствием импульом, либо отсуттьвых импульрицательным ьса, лиоо отс ьиым импуль са и отрицат Предлагаемып преобразователь содержитлогические элементы, выполненные на ферритовых логически.; элементах, реализующих1 О три устойчивых состояния, причем вход преобразователя соединен с первым и вторым входами первого фсрритового логического элемента; выход первого ферритового логического элемента соединен с первыми и вторыми15 входами второго и третьего ферритовых логических элементов; выход второго ферритового логического элемента соединен с третьими входами первого и третьего ферритовых логических элементов; а выход преобразователя соединен с выходом третьего ферритового логического элемента,На фиг, 1 изобракеа фуикциопальиаясхема преобразователя двоичной кодовой пос 1 сдоватслпостп в пссвдот 1)оич 11 1 О Г 10 слс О25 вательпость; па фпг. 2 - электрическая схемаэтого прсобразоватс.1 я.Преобразовагсль состоит из трех цепеи:запоми нация импульса, формирования отрицательных и формирования положительных 30 импучьсов(54) ПРЕОБРАЗОВАТЕЛ ПОСЛ ЕДОВАТЕЛ ЬНПСЕВДОТРОИЧНУЮ КОДОВ Изобретение относится к дискретной технике и может быть использовано в схемах аппаратуры передачи данных, а также для соз. дания мпогокапальпой аппаратуры телефонной связи при уплотнении посредством импульсно-кодовой модуляции (ИКМ).Известна схема преобразователя, в которой двоичная последовательность импульсов подается на логический элемент, управляющий двумя логическими и двумя формирующими элементами.Недостаток известной схемы заключается в том, что опа сложна и имеет отпосительно низкую надежность. Кроме того, известная схема может работать только при едииствеппом представлении (отображе 1 ии) единиц и нулей в двоичной кодовой последовательности импульсов, поступающей иа вход преобразователя. Изменение полярности импульсов, отображающих (представляОщих) единицу, а также общее изменение способа представления единицы и пуля в двоичпой кодовой послсдоватсл 1 п 1 ости приводит к псобходимос" и измспеия схемы преобразователя,Целью изобрете 11 ия является упрощение схемы, повышение надежности сс работы и обеспечение возмокпости подачи па вход преобразователя двоичпой кодовой последовательности с л 1 обым из вариантов представления единицы и пуля соответствеиио либо поВОИЧНОЙ КОДОВОЙИ ИМПУЛЬСОВ ВПОСЛЕДОВАТЕЛЬНОСТ3В цепь запоминания импульса входит два ферритовых четырехторовых логических элемента 1 и 2. Элемент 1 будем называть входным, я элемент 2 - промежуточным.Цепь формирования отрицательных пульсов образована логическим элементом 1 и ферритовым четырехторовым логическим элементом 3. Элемент 3 будем называть выходным.Цепь формирования положительных импульсов образована элементами 2 и 3.Соединение элементов 1, 2 и 3 показано па схеме фиг. 2.Схема преобразователя - трехтактная, Элемент 1 подключен к первой фазе, элемент 2 - к третьей, элемент 3 - к третьей фазе питания.Схема работает следующим образом.По третьему такту во входной элемент 1 может быть записана единица, представляемая либо положительным, либо отрицательным импульсом. В этом случае по следующему первому такту единица переписывается в промежуточный элемент 2 и выходной элемент 3. Затем по второму такту единица из выходного элемента 3 считывается на выход преобразователя в виде отрицательного импульса. Далее по третьему такту единица из промежуточного элемента 2 считывается в виде отрицательного импульса и записывается в элементы 1 и 3. Если во входной двоичной кодовой последовательности за единицей последуют нули, то в цепи запоминания импульса будет циркулировать отрицательный импульс, переписываясь из элемента 2 в элемент 1, из элемента 1 в элемент 2 и т. д. Одновременно отрицательный импульс будет проходить в цепи формирования положительных импульсов, переписываясь из элемента 2 в элемент 3. Однако считывания единицы из элемента 3 на выход преобразователя происходить не будет, так как при этом по первому такту в элемент 3 по третьему входу будет также записываться единица. Поэтому по вто 4рому такту на выходе элемента 3 в этом случае сигнал будет подаваться за счет взаимной компенсации записи.С появлением очередного импульса на входе преооразовятсля по третьему такту в элс.мент 1 будет записана единица по третьемуили четвертому входу. Тогда по первому такту при считывании информации из элемента1 произойдет компенсация записи, и циркуи лирование отрицательного импульса в цепизапоминания прекратится. По цепи формирования отрицательных импульсов не будет переписана единица и в элемент 3. В результатепо второму такту на выход преобразователябудет считан положительный импульс, таккак по второму входу в элементе 3 еще хранилась единица,При поступлении следующего импульсалюбой полярности на вход преобразователяпо очередному третьему такту повторяютсяпроцессы, описанные выше,Предмет изобретенияПреобразователь двоичной кодовой последовательности импульсов в псевдотроичную кодовую последовательность, содержащий логические элементы, отличающийся тем, что, с целью упрощения схемы и расширения функ- зО циональных возможностей преобразователя,логические элементы выполнены на ферритовых логических элементах, реализующих три устойчивых состояния, причем вход преобразователя соединен с первым и вторым входа ми первого ферритового логического элемента; выход первого ферритового логического элемента соединен с первыми и вторыми входами второго и третьего ферритовых логических элементов; выход второго ферритового 40 логического элемента соединен с третьимивходами первого и третьего ферритовых логических элементов, а выход преооразователя соединен с выходом трстьего ферритового логического элемента.олгушевааненко Заказ 7523 Тираж 624мптета Совета й 1 пиистров СССтеиий и открытийушская паб., д. 4/5 одписное ИИП ОТ, Загорский це Редактор Б. Нанкина Изд. М 1918Государсгвепного к по делам пзобр иосква, Ж, Р ректор Л. Орлова
