Станок для срезания сучьев со стволов поваленных деревьев

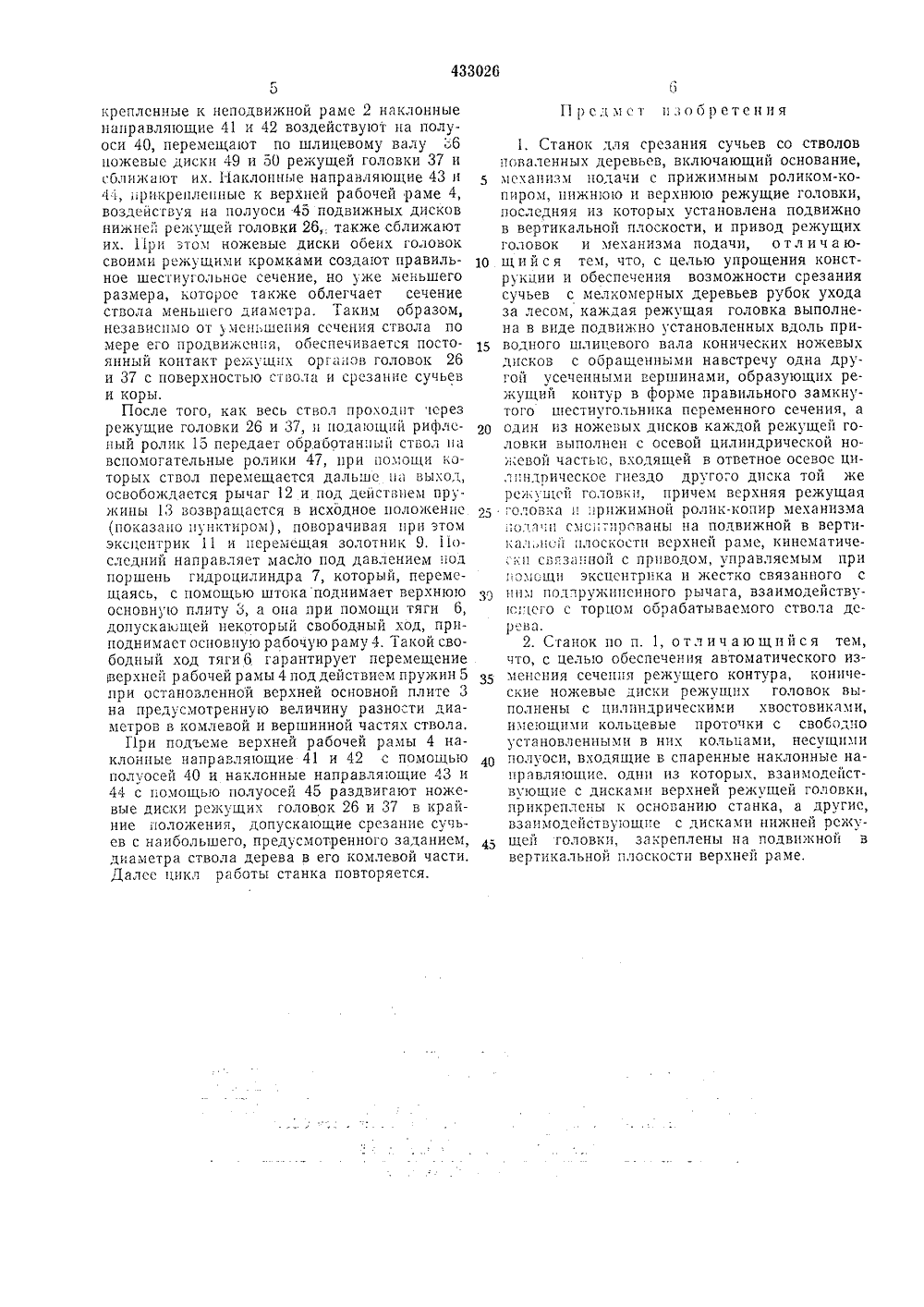

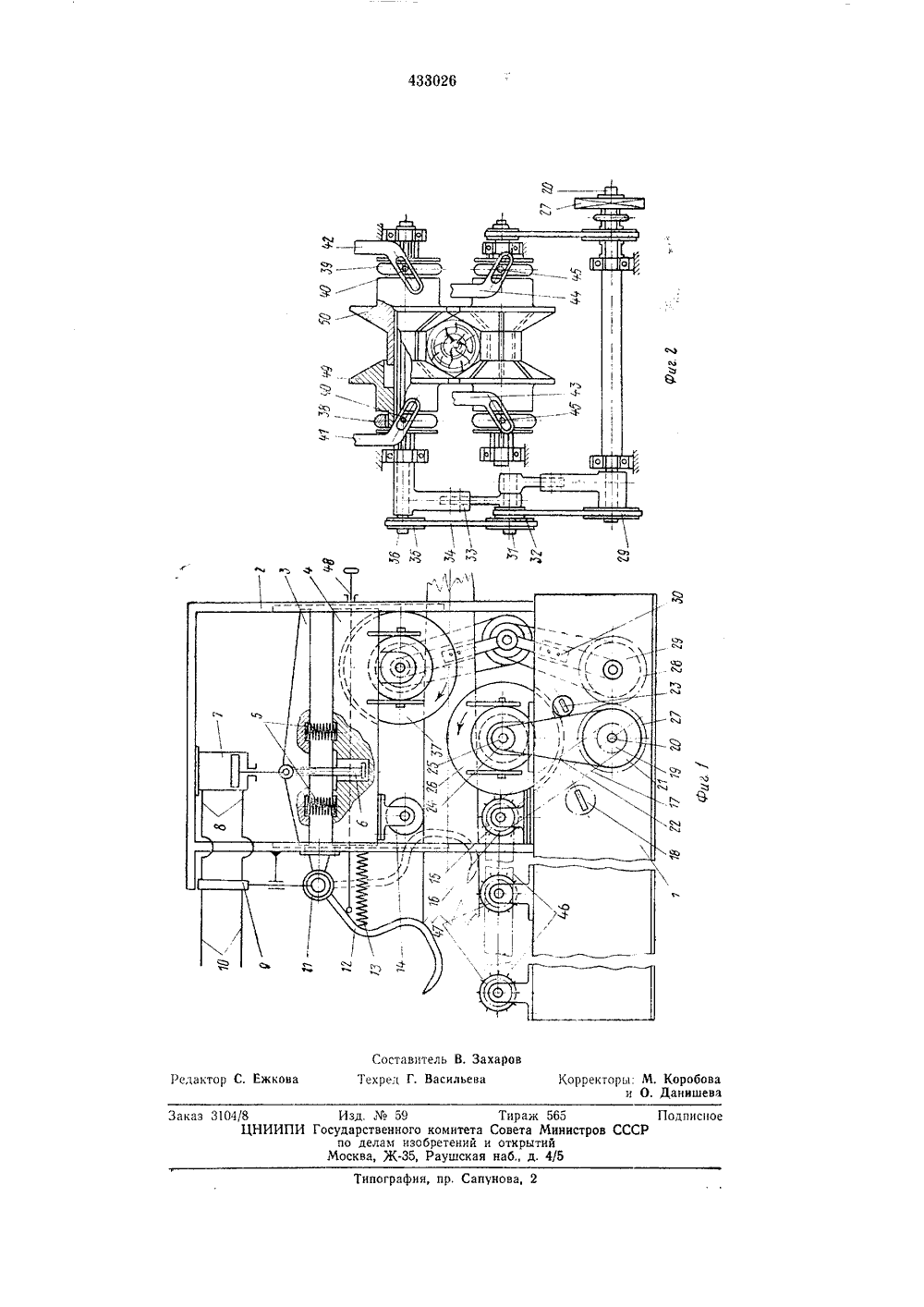

(32) ПриоритетОпубликовано 25.06,74. Бюллетень Ле 23Дата опубликования описания 21.11.74 Гасударственный комитетСовета Министров СССРаа делам изобретенийи открытий(54) СТАНОК ДЛЯ СРЕЗАНИЯ СУЧЬЕВСО СТВОЛОВ ПОВАЛЕННЫХ ДЕРЕВЬЕ Изобретение относится к оборудованию для лесной и деревообрабатывающей промышленности.Известны станки для срезания сучьев со стволов поваленных деревьев, включающие основание, механизм подачи с прижимным роликом-копиром, нижнюю и верхнюю режущие головки, последняя из которых установлена подвижно в вертикальной плоскости, и привод режущих головок и механизма подачи.Цель изобретения - упростить конструкцию и обеспечить возможность срезания сучьев с мелкомерных деревьев рубок ухода за лесом.Это достигается тем, что каждая режущая головка выполнена в виде подвижно установленных вдоль приводного шлицевого вала конических ножевых дисков с обращенными навстречу одна другой усеченными вершинами, образующих режущий контур в форме правильного замкнутого шестиугольника переменного сечения, а один из ножевых дисков каждой режущей головки выполнен с осевой цилиндрической ножевой частью, входящей в ответное осевое цилиндрическое гнездо другого диска той же режущей головки, причем верхняя режущая головка и прижимной ролик-копир механизма подачи смонтированы на подвижной в вертикальной плоскости верхней раме, кинематически связанной с приводом, управляемым при помощи эксцентрика и жестко связанного с ним подпружиненного рычага, взаимодействующего с торцом обрабатываемого ствола дерева, При этом с целью обеспечения автоматического изменения сечения ре жущего контура конические ножевые диски режущих головок выполнены с цилиндрическими хвостовиками, имеющими кольцевые проточки с свободно установленными в нпх кольцами, несущими полуоси, входящие в спарен ные наклонные направляющие, одни из которых, взаимодействуощце с дисками верхней режущей головки, прикреплены к основанию станка, а другие, взаимодействующие с дисками нижней режущей головки, закреплены на 15 подвижной в вертикальной плоскости верхнецраме.На фиг. 1 схематически изображен предлагаемый станок, вцд сбоку; на фцг, 2 - режущие головки, вцд со стороны выхода обраг 0 батываемого ствола дерева.Станок состоит цз основания 1, рамы 2,прикрепленной к основанию ц имеющей направляющие, верхнец подвижной плиты 3 и верхней рабочей рамы 4 с выступами, сколь зящцми по направляющим рамы 2, пружин 5поджима верхней рабочей рамы 4, тяги 6 возвратного подъема последней, гцдроццлцндра 7, маслопроводов 8. Устройство содержит распределитель-золотник 9, маслопроводы 10, 30 эксцент 1 чик 11, жестко соединенный с рычагом10 15 20 25 30 35 40 50 60 65 12 включения гидроцилиндра 7, возвратную пружину 13, прижимной ролик-копир 14, подающий рифленый ролик 15, звездочку ценпой передачи 16, цснь 17, натяжную звездочку 18, ведущую зисздочку 19, ведущий вал 20, соединенный с валом отбора мощности трактора или другого самоходного или стационарного источника энергии.Устройство состоит также из ведущего шкива 21, клинового ремня 22, натяжного ролика 23, ведомого шкива 24, шлицевого вала 25, нижней режущей головки 26, ведущей шестерни 27, ведомой шестерни 28, ведущего шкива 29, нижнего телескопического рычага 30, промежуточной оси 31, сдвоенного промежуточного шкива 32, верхнего телескопического рычага 33, клинового ремня 34, ведомого шкива 35, шлицевого вала 36, верхней режущей головки 37 с левой и правой подвижными частями, свободно вращающихся колец 38 и 39 с полуосями 40, наклонных направляющих 41 и 42 для полуосей 40 верхней режущей головки 37, наклонных направляющих 43 и 44 полуосей 45 нижней режущей головки 26, пластинчатоп цепи 46, вспомогательных рифленых роликов 47 и тяги 48 ручного включения гидроцилиндра 7, Направляющие 41 и 42 прикреплены к неподвижной раме 2, а направляющие 43 и 44 размещены на верхней подвижной раме 4.Шлицевой вал 25 нижней режущей головки 26 установлен в подшипниках на основании 1. Подшипники подающего рифленого ролика 15 также установлены на этом основании, но могут изменяться по высоте путем смены прокладок разной толщины под ними, обеспечивая при этом разное положение по отношению к режущим головкам 26 и 37, а значит, и разную высоту срезания сучьев или глубину резания коры. Таким же образом установлен и прижимной ролик-копир 14 на подвижной раме 4, что допускает смещение его рабочей поверхности относительно верхней режущей головки 37.Верхняя режущая головка 37 состоит из конических ножевых дисков 49 и 50, подвижно установленных вдоль приводного шлицевого вала 36. Диск 50 представляет собой сочетание усеченной конической (с углом при вершипе 120) и цилиндрической поверхностей. На обеих поверхностях вдоль их образующих прорезаны три равноудалеппые канавки (с центральным углом между ними 120), в которые вставлены и закреплены винтами плоские ножи. По оси диска 50 выполнено отверстие со шлицами, сопряженнос с шлицсвым валом 36. За конической поверхплостью диска 50 в кольцевой проточке цилппдри ссского хвос говн,а свободно устаповлспо кольцо 39 с полуосями 40, воздействуя па которые можно перемещать диск 50 вдоль оси шлицсвого вала 36, Полуоси 40 входят в прорези спарснных наклонных направляющих 42, закрспленых на нсподгпжной рамс 2. Диск 49 всрхпсй режущей головки 37 прсдстывляст собопсеченную коническую поверхность, па козо рой также имеются три равноудалспных паза с закрепленными в них ножами. Зти пазы по отношению к пазам диска 50 смещены на цспгральпый угол в 60, По осп диска 49 выполнено отверстие со шлицами, сопряженное с шлицевым валом 36, и осевое цилиндрическое гнездо, в которое свободно входит осевая цилиндрическая часть диска 50, За конической поверхностью диска 49 также в кольцевой проточке цилиндрического хвостовика свободно установлено кольцо 38 с полуосями 40, входящими в прорези спаренных наклонных направляющих 41, закрепленных на раме 2.Нижняя режущая головка 26 выполнена аналогично верхнеи режущей головке 3 с той лишь разницей, что направляющие 43 и 44 для полуосей 45 закреплены на подвижной раме 4.В начальный момент верхняя режущая головка 37 находится в верхнем положении, При этом ее ножевые диски 49 и 50 и ножевые диски режущей головки 26 находятся в крайне удаленных друг от друга положениях и могут срезать сучья со стволов деревьев наибольшего диаметра,11 ри включении привода режущих головок 26 и 37 они получают вращательное движение и с помощью ножей дисков срезают сучья, если они имеются в комлевой части ствола, При дальнейшем перемещении ствола вперед комлевая часть, воздействуя на рычаг 12 и прес- долевая сопротивление пружины 13, поворачивает эксцентрик 11 и перемещает золотник 9, вк:почающий гидроцилиндр 7, шток которого перемещается вниз и опускает верхнюю основную плиту 3. Плита 3 при помощи пружин 5 опускает верхнюю рабочую раму 4 с прижимным роликом-копиром 14 и верхнейрежущей головкой 37 так, что ствол прижимается к подающему рифленому ролику 15 и ножевым дискам нижней режущей головки 26, При этом режущие головки с ножами образуют замкнутый режущий контур в форме равностороннего шестиугольника, стороны которого облегают ствол и срезают сучья и часть коры. Толщина снимаемой коры регулируется от нуля до нескольких миллиметров в зависимости от установки прижимного ролика-копира 14 и подающего рифленого ролика 15, Скорость перемещения ствола определяется окружной скоростью точек касания подающего рифленого ролика 15, который получает вращение от ведущего вала 20 при помощи звездочек 16, 19 и цепи 17. Направление вращения дисков режущих головок 26 и 3 таково, что сила воздействия их на ствол способствует его продвижению вперсд,По мере продвижения ствола и уменьшенияего сечения под действием пружин 5 опускается верхняя рабочая рама 4, обеспечивая постоянный контакт со стволом прижимного ролика-копира 14, верхней режущей головки 37, рифленого подающего ролика 15 и нижней ре.жущсй головки 26, Одновременно с этим прикрсплснные к неподвижной рамс 2 наклонные направляющие 41 и 42 воздействуют на полуоси 40, перемещают по шлицевому валу -6 ножевые диски 49 и 50 режущей головки 37 и сближают их. 11 аклонные направляющие 43 и 441, прикрепленные к верхней рабочей раме 4, воздействуя на полуоси 45 подвижных дисков ниж не й р ежущей головки 26, также сближают их. 11 ри этом ножевые диски обеих головок своими режущими кромками создают правильное шестиугольнос сечение, но уже меньшего размера, которос также облегчает сечение ствола меньшего диаметра. Таким ооразом, независимо отменьшения сечения ствола по мере его продвижения, ооеспечивается постоянный контакт режущих органов головок 26 и 37 с поверхностью ствола и срезание сучьев и коры.После того, как весь ствол проходит срез режущие головки 26 и 37, и подающий рифлсный ролик 15 передает обработанный ствол па вспомогательные ролики 47, при помощи которых ствол перемещается дальше 1 га выход, Освобождается рычаг 12 и под действем пружины 13 возвращается в исходное полокение (показано пунктиром), поворачивая при этом эксцснтрик 11 и перемещая золотник 9. Последний направляет масло под давлением под поршень гидроцилиндра 7, который, перемещаясь, с помощью штока поднимает верхнюю основную плиту 3, а опа при помощи тяги 6, допускающей некоторый свободный ход, приподнимаст основную рабочую раму 4. Такой свободный ход тяги 6 гарантирует перемещение рерхис рабочей рамы 4 под действием пружин 5 при остановленной верхней основной плите 3 на предусмотренную величину разности диаметров в комлевой и вершинной частях ствола,При подъеме верхней рабочей рамы 4 наклонные направляющие 41 и 42 с помощью полуосей 40 и наклонные направляющие 43 и 44 с помощью полуосей 45 раздвигают ножевые диски режущих головок 26 и 37 в крайние положения, допускающие срезание сучьев с наибольшего, предусмотренного заданием, диаметра ствола дерева в его комлевой части, Далее цикл работы станка повторяется,П рсдмст изобретения 1. Станок для срезания сучьев со стволовповаленных деревьев, включающий основание, Б механизм подачи с прижимным роликом-копиром, нижнюю и верхнюю режущие головки, последняя из которых установлена подвижно в вертикальной плоскости, и привод режущих головок и механизма подачи, о т л и ч а ю щий ся тем, что, с целью упрощения конструкции и обеспечения возможности срезания сучьев с мелкомерных деревьев рубок ухода за лесом, каждая режущая головка выполнена в виде подвижно установленных вдоль при водного шлицевого вала конических ножевыхдисков с обращенными навстречу одна другой усеченными вершинами, образующих режущий контур в форме правильного замкнутого ц 1 естиугольнпка переменного сечения, а 20 один из ножевых дисков каждой режущей головки выполнен с осевой цилиндрической ноневой частыс, входящей в ответное осевос цилпндпическое гнездо другого диска той же режущей головки, причем верхняя режущая 25 головка и;1 рижимной ролик-копир механизмапо:1 а и смсптпрованы на подвижной в вертикалной плоскости верхней раме, кинсматиче;кп св.-,занной с приводом, управляемым при помсщи эксцентрика и жестко связанного с ч 1 ппм подпружиненного рычага, взаимодействуюгдсго с торцом обрабатываемого ствола дерева.2. Станок по п. 1, отличающийся тем,что, с целью обеспечения автоматического из менсния сечения режущего контура, конические ножевые диски режущих головок выполнены с цилиндрическими хвостовика ми, имеющими кольцевые проточки с свободно установленными в них кольцами, несущими 4 О полуоси, входящие в спареннье наклонные направляющие, одни из которых, взаимодействующие с дисками верхней режущей головки, прикреплены и основанию станка, а другие, Взаимодейству 10 щпе с дисками нижней рсжу- щей толовки, закреплены на подвижной ввертикальной плоскости верхней раме,ПодписноеСССР пография, пр. Сапунова, 2 каз 3104/8 Изд.59 ЦНИИПИ Государственного по делам изо Москва, Ж, Тираж 565омитета Совета Министретеиий и открытийаушская наб д. 4/5
