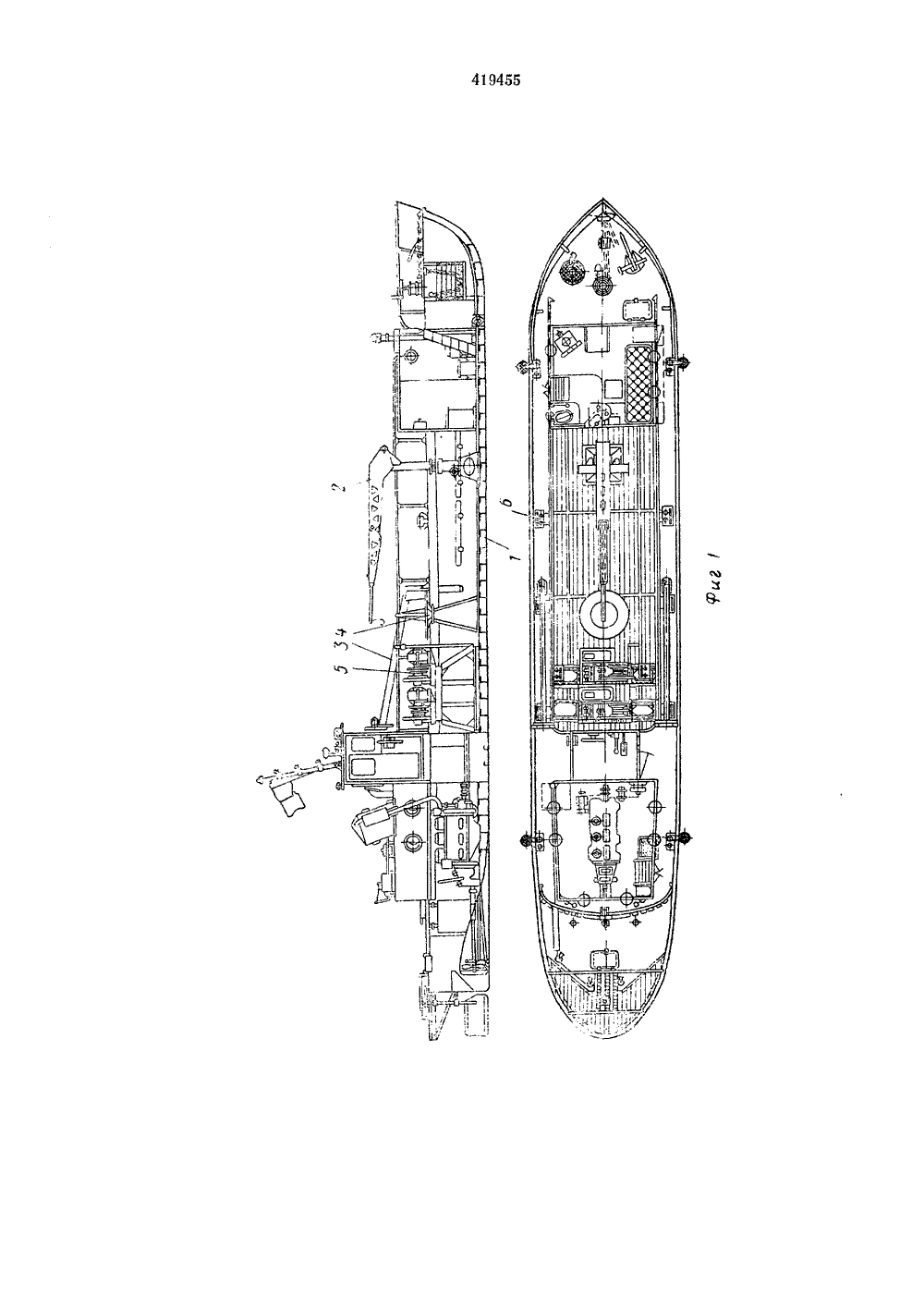

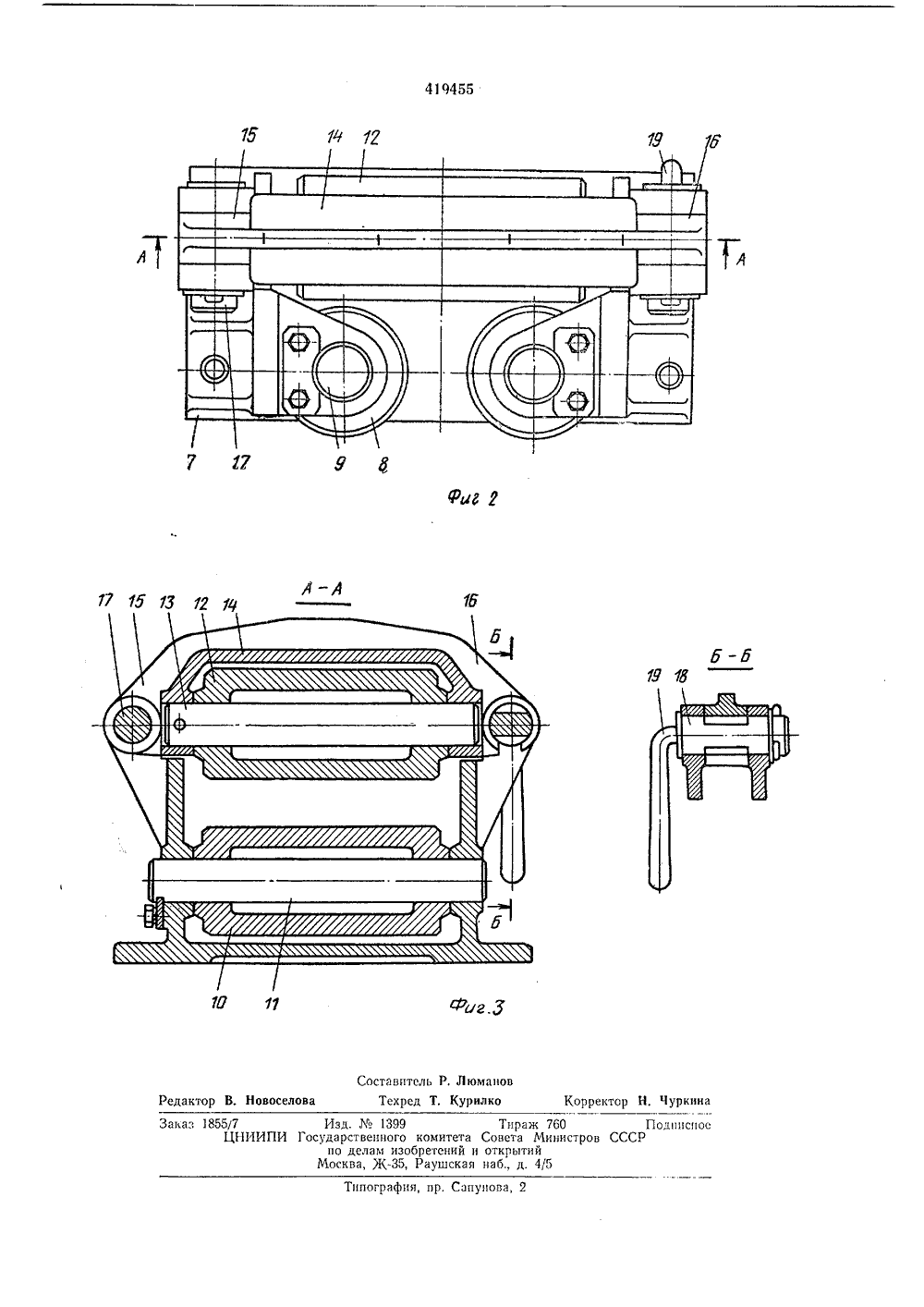

419455 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Реслублик)т. В 65 д 69 20 осударственный комит Совета Министров ССС по делам иэооретенийи открытий. С. Старков Бейлин, В. Л. Коган, Е. М. Андрие колов, Б, В, Токарев, И. Б, Покр В, А. Савопуло, В. Н. Веселов и льный научно-исследовательский В Цент 71) Заявите ститут лесоспл ПЛОТОВ 54) фОРМИ)0;.,1.2 Изобретение относится к механизации лесосплавных )работ и может быть использовано и лесной промышленности.Известен формировщик плотов, включающий самоходное плавучее основание, грузо- подъемное устройство и лебедку.Однако известный формировщик плотов не обеспечивает выпол(нения формировоч(ных операций при любой (длине сортиментов и повышелия надежности и безопасности работ.С целью выполнения форми(ровоч(ных операций при любой длине сортиментов и повышеия надежности и безопасности работ предлагаемый формировщик плотов .выполнен с роульсами и с четырьмя попарно расположенными пеппендукулярто друг другу роликами, образующими замкнутое со всех сторон оино для п)ропуска и (направления каната, при этом два вертикальных и нижний горизонтальный ролики устансвлецы на непод(вижных осях в корпусе роульса, а верх(ций горизонтальный ролик уэста)цовлеп ца оси, закрепленной неподвижно ца кронштейне, шарци)р о паве(цсццом ца этом же корпусе с помощью проушин ц пальцев.На фиг. 1 изображен, предлагаемый формировщик плотов, общий вид; на фиг, 2 - (роульс с откид)цым верхним роли)ком, вид в плане; ца фиг. 3 - роульс с опкид)цым верхним )роликом (разрезы по А - А(и Б - Б). Фо)рмировщцк плотов состоит цз самоходногоплавучего ссцовашгл 1, грузопслъсмцс,го уст ройства 2 в виде цолцоповоротцого гидравлического подьемцсго крапа, двух,выносных балок 3, прсдцазцачс)шых ллл укладки лежня ца плоту, вьюки 4, лвух одпобарабацпых лебедок 5 и системы направлл;оцгцх )роульсов 6.Система направляющих роульсов состоптиз вась.ц установленных цо обоцм бортам роульсов с верхи)(мп откидными ролцкамц.Роульсы установлены ца таком расстолциц друг от друга, что обеспечивают утлжку брсвец с длиной сортиментов 4, 5; 5,5 и 6,5 метров.Роульс ссстоцт из корпуса 7, д)вух вертикально установленных роликов 8, свободно вращающихся ца вертикальнь(х осях 9, ц двух гс)ризонтальцо установленных роликов, нижний 10 из,которых свободно сидит ца осц 11, а верхний откидной 12 свободно сидит на осц 13, устацовлеццой неподвижно в шарнирном кроцштсйце 14. Последний с помощью проушин 15 ц 16 шарнирно прц помоцьц пальцсв 17 и 18 установлен ца корпусе 7 ц прц,необходимости может быть откинут для свободной 25 закладки сверху тягового ,каната. На торцепальца 18 установлена рукоятка 19, служащая для его проворачцвацця. Прц всттцкальцом положении р кол гкц 19 кроцц(тсйц4 с оцдным (ролцком 12 закрыт, т. с. цахолцгся в го ризоцтальцом цоложсшш ц цс может бытьоткинут, При горизонтальном положении рукоятки (повернута на 90) кронштейн 14 с откидным роликом 12 может оыть вручную повернут вокруг шарнирного пальца 18, т. е, находится в открытом положении.При закрытом горизонтальном положении верхнего откидного ролика все четыре вертикальных и горизонтальных ролика образуюг замкнутое со всех сторон окно. Пропущенный в это окно каганат не может произвольно освободиться из роульса. В случае необходимости быстрого принудительного освобождения каната из роульса или при пропуске через окно роульса закрепленных на канате элементов такелажа, габариты которых превышают размеры окна, верхний ролик откидывают, Для этого рукоятку 19 из вертикального (закрытого) положения поворачивают в горизонтальное (открытое) положение.Формовщик плотов работает следующим об разом.С береговой такелажной базы с помощью грузоподъемного устройств 2 осуществляют погрузку такелажа в грузозой трюм самоходного плавучего основания 1. Затем формировщик врацспортирует такелаж к формируемому плоту и устанавливают параллельно секции плота. Выносную балку 3 поворачивают в рабочее,положение и фиксируют. С вьюхи 4 снимают крышку. Бухту лежня посредством грузоподъемного устройства 2 надевают на барабан вьюхи 4. Один конец лежня закрепляют тоакой проволокой на вьюхе 4, а второй пропускают через ролики выносной балки 3 и закр.:ляот на плоту. После полной размотки с вьюхи 4 закрепленный на ней коец лежня разрывает тонкую проволоку и укладывается на плот.Утяжку двух ветвей:поперечных счалов,5 оортовых комплектовав производят одновременпо двумя лебедками 5, а утяжку продольных,ежцей и натаскивание брустверов осуществляют одной кормовой лебедкой. Перед выполнением утяжки рабочие канаты заводят10 в соответствуюшие длине сортиментов роульсы 6, Для этого рукоятку 19 роульса из закрытого (вертикальцого) положения поворачивают ца 90 в открыгое (горизонтальное) положе,цие,15Предмет изобретенияФормировщик плотов, выключающий само ходцое плавучее основание, грузоподъемноеустройство и лебедюку, о т л и ч а ю щ и й с я тем, что, с целью выполнения формировочных операций прои любой длине сортиментов и повышения надежности и безопасности работ, он 25 выполнен с роульсами и с четырьмя попарнорасположеццыми перпендикулярно друг другу роликами, образующими замкнутое со всех сторожи окно для пропуска и направления,каната, при этом два,вертикальных и нижний ЗО горизонтальный ролики установлены на неподвижных осях в,корпусе роульса, а верхний горизонталыный ролик установлен на оси, закрепленной неподвижно на кроцштейле, шарнирно навешенном на этом же корпусе с по мощью, проушин и пальцев.В. Новоселов ак Тираж 760Совета Министровоткрытий1 аб., д. 4/5 ПодипсиосСР нпография, пр. Сапунова,Д 75 а г а Заказ 1855/7ЦНИИ Изд.1399 Государственного комитета по делам изобретений Москва, Ж, Раушска
