Устройство для решения сетевых задач оперативного планирования

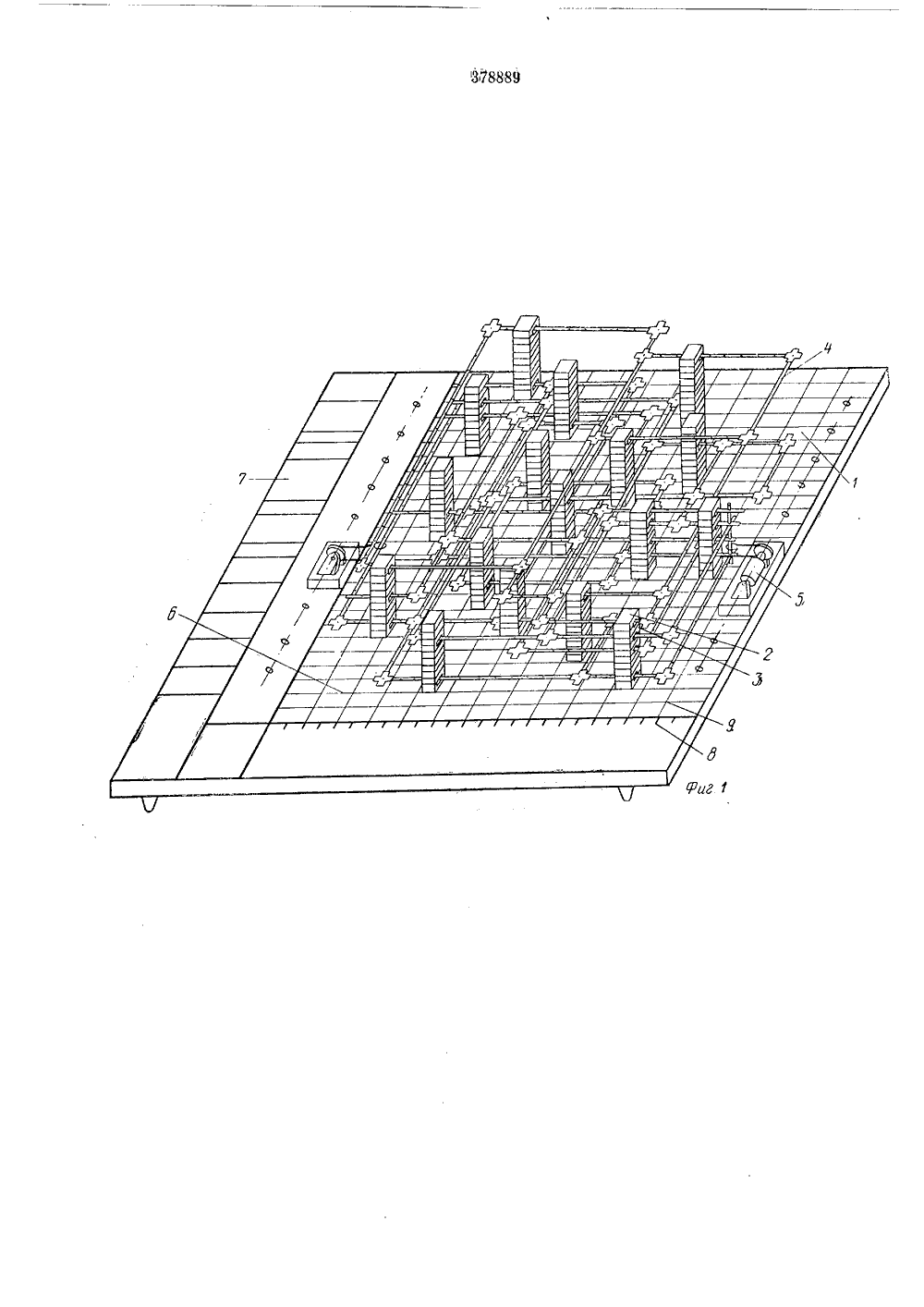

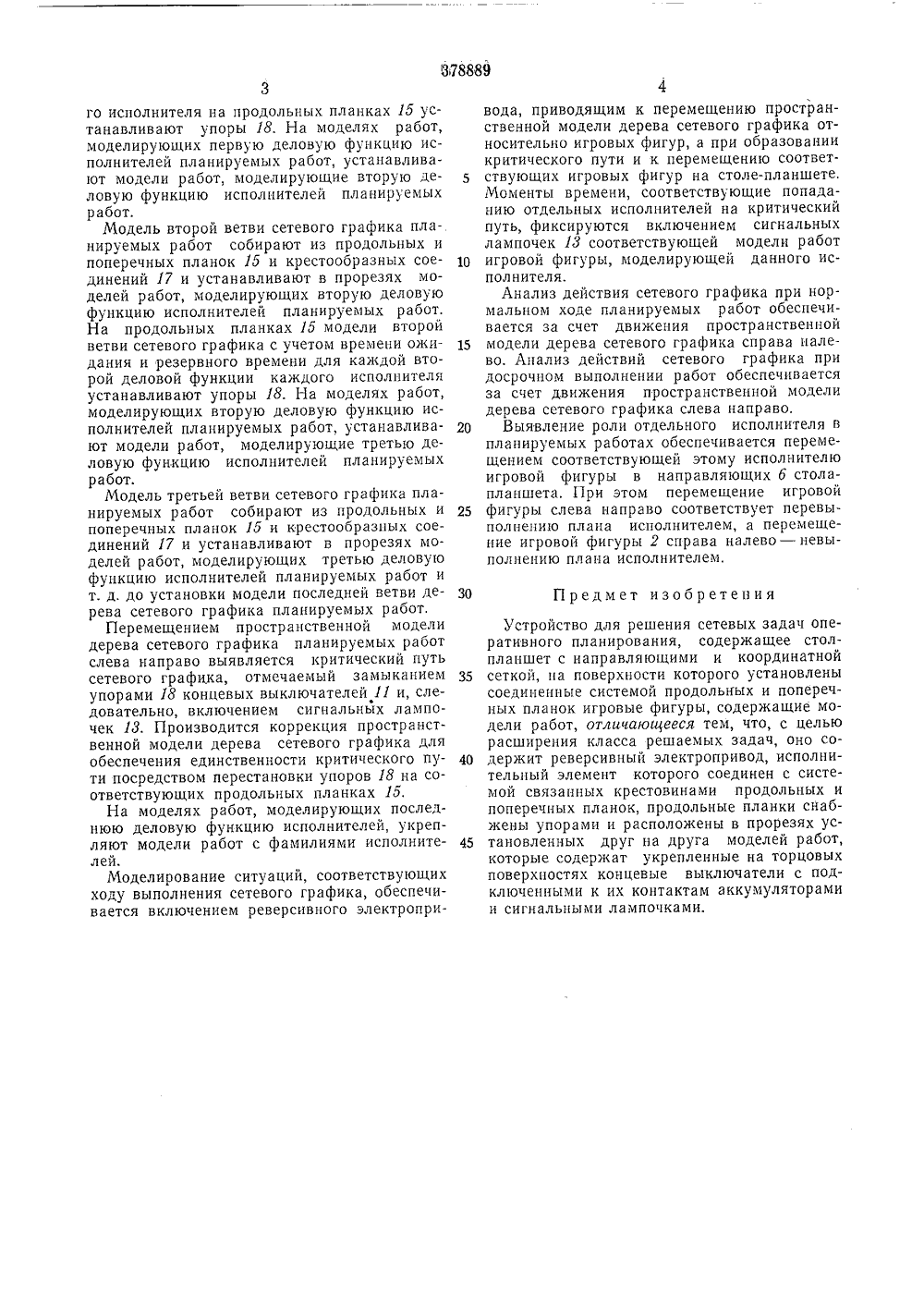

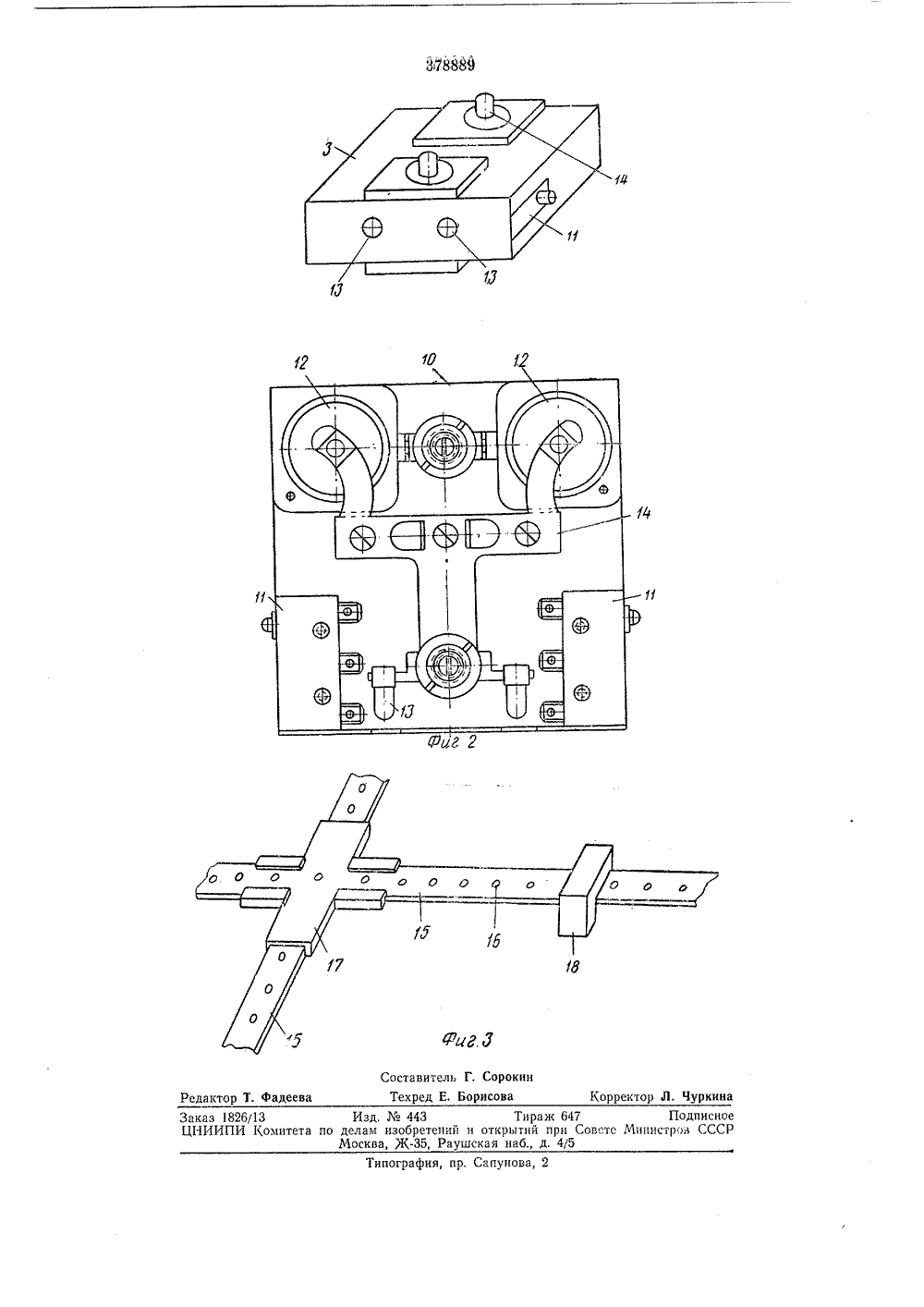

Союз Соввтскик Социалистических Республикависимое от авт. свидетельствааявлено 21,Ч.1971 ( 16613;38/18-24) М. Кл. 71 аявкис присоединением ПриоритетОпубликовано 18.1 Ч,1973. БюДата опубликования описани Комитет по дела изобретении и открцтипри Совете МинистровСССР УДК 681,333:66.012тень1 Л 11,197 Авторыизобретения Г, Васильев, В. В. Каляжнов и Ю, ф. Кузнецов Заявитель СТРОЙСТВО ДЛЯ РЕШЕНИЯ СЕТЕВЫХ ОПЕРАТИВНОГО ПЛАН ИРОВАНИЯ Ч планируе инатная б, нанесена таоли кала времени 8 и корпусмуляторменты 5 Вы на рисвязеиланки соеди Изобретение касается вычислительной техники.Известны устройства для решения сетевых задач оперативного планирования, содержащие стол-планшет с направляющими и координатной сеткой, па поверхности которого установлены соединенные системой продольных и поперечных планок игровые фигуры, содержащие модели работ.Цель изобретения - расширить класс решаемых задач.Это достигается тем, что устройство содержит реверсивный электропривод, исполнительный элемент которого соединен с системой связанных крестовинами продольных и поперечных планок, продольные планки снабжены упорами и расположены в прорезях установленных друг на друга моделей работ, которые содержат укрепленные на торцовых поверхностях концевые выключатели с подключенными к их контактам аккумуляторами и сигнальными лампочками.На фиг, 1 изображено предлагаемое устройство; на фиг. 2 - модели работ; па фиг, 3 - система механических связей.Устройство содержит стол-планшет 1 с размещенными на нем игровыми фигурами 2, образованными из моделей работ 3, систему механических связей 4 и реверсивный электро- привод 5. На столе-планшете укреплены направляющие ца 7мых раббт, ш коорд сетка 9.Модели работ содержат 10, концее выключатели 11, акку ы 12, сигльные лампочки 13 и эле 14 электческой цепи.Система механических содержитпродольные и поперечные15 с отвер стиями 1 б, крестообразные нения 17 иупоры 18,Монтаж пространственной модели деревасетевого графика на столе-планшете осуществляют следующим образом, Сначала запол няют таблицу планируемых работ и устанавливают цену деления шкалы времени 8, например один месяц. В соответствующих клетках координатной сетки 9 устанавливают модели работ 3, моделирующие первую деловую 20 функцию исполнителей планируемых работ.Модель первой ветви сетевого графика планируемых работ собирают из продольных и поперечных планок 15 и крестообразных соединений 17.25 Модель первой ветви сетевого графика устанавливают в прорезях моделей работ 3, моделирующих первую деловую функцию исполнителей планируемых работ, после чего с учетом времени ожидания и резервного времени ЗО для каждой первой деловой функции каждо5 10 15 20 25 30 35 40 45 3го исполнителя на продольных планках 15 устанавливают упоры 18. На моделях работ, моделирующих первую деловую функцию исполнителей планируемых работ, устанавливают модели работ, моделирующие вторую деловую функцию исполнителей планируемых работ.Модель второй ветви сетевого графика планируемых работ собирают из продольных и поперечных планок 15 и крестообразных соединений 17 и устанавливают в прорезях моделей работ, моделирующих вторую деловую функцию исполнителей планируемых работ. На продольных планках 15 модели второй ветви сетевого графика с учетом времени ожидания и резервного времени для каждой второй деловой функции каждого исполнителя устанавливают упоры 18. На моделях работ, моделирующих вторую деловую функцию исполнителей планируемых работ, устанавливают модели работ, моделирующие третью деловую функцию исполнителей планируемых работ.Модель третьей ветви сетевого графика планируемых работ собирают из продольных и поперечных планок 15 и крестообразных соединений 17 и устанавливают в прорезях моделей работ, моделирующих третью деловую функцию исполнителей планируемых работ и т. д. до установки модели последней ветви дерева сетевого графика планируемых работ,Перемещением пространственной модели дерева сетевого графика планируемых работ слева направо выявляется критический путь сетевого графика, отмечаемый замыканием упорами 18 концевых выключателей 11 и, следовательно, включением сигнальных лампочек 18. Производится коррекция пространственной модели дерева сетевого графика для обеспечения единственности критического пути посредством перестановки упоров 18 на соответствующих продольных планках 15,На моделях работ, моделирующих последнюю деловую функцию исполнителей, укрепляют модели работ с фамилиями исполнителей.Моделирование ситуаций, соответствующих ходу выполнения сетевого графика, обеспечивается включением реверсивного электропривода, приводящим к перемещению пространственной модели дерева сетевого графика относительно игровых фигур, а при образовании критического пути и к перемещению соответствующих игровых фигур на столе-планшете, Моменты времени, соответствующие попаданию отдельных исполнителей на критический путь, фиксируются включением сигнальных лампочек 18 соответствующей модели работ игровой фигуры, моделирующей данного исполнителя.Анализ действия сетевого графика при нормальном ходе планируемых работ обеспечивается за счет движения пространственной модели дерева сетевого графика справа налево. Анализ действий сетевого графика при досрочном выполнении работ обеспечивается за счет движения пространственной модели дерева сетевого графика слева направо.Выявление роли отдельного исполнителя в планируемых работах обеспечивается перемещением соответствующей этому исполнителю игровой фигуры в направляющих б стола- планшета. При этом перемещение игровой фигуры слева направо соответствует перевыполнению плана исполнителем, а перемещение игровой фигуры 2 справа налево - невыполнению плана исполнителем,Предмет изобретения Устройство для решения сетевых задач оперативного планирования, содержащее стол- планшет с направляющими и координатной сеткой, на поверхности которого установлены соединенные системой продольных и поперечных планок игровые фигуры, содержащие модели работ, отличающееся тем, что, с целью расширения класса решаемых задач, оно содержит реверсивный электропривод, исполнительный элемент которого соединен с системой связанных крестовинами продольных и поперечных планок, продольные планки снабжены упорами и расположены в прорезях установленных друг на друга моделей работ, которые содержат укрепленные на торцовых поверхностях концевые выключатели с подключенными к их контактам аккумуляторами и сигнальными лампочками.Заказ 1826/13 Изд.443 Тираж 647 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5ипография, и р. Сапунов
