Раздатчик-дозатор сухих кормов

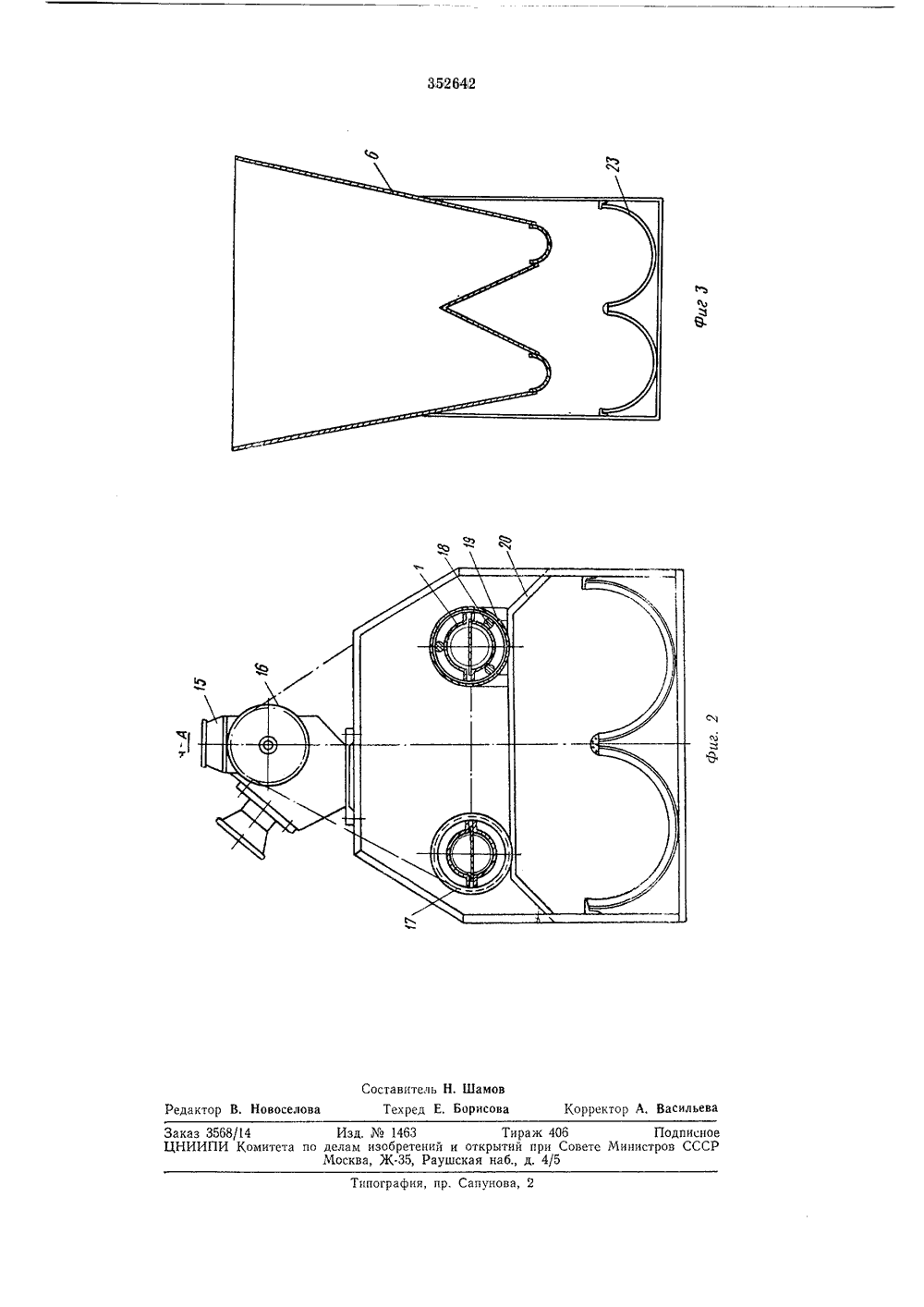

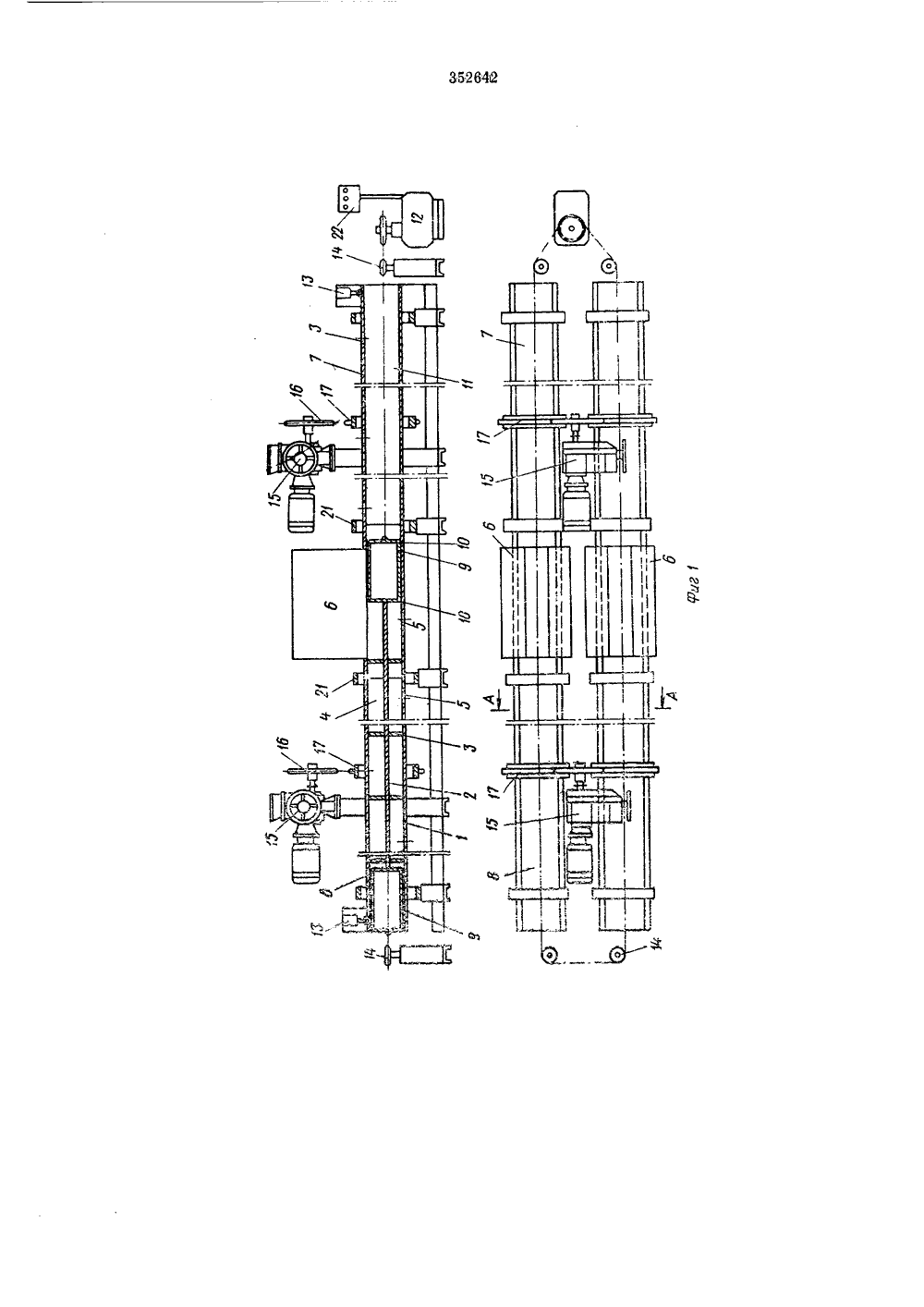

Союз Советских Социалистических РеспубликЗависимое от авт, свидетельстваЗаявлено 04 Х.1970 ( 1434734/30-15 М. Кл. А 011 с 5/О с присоединением заявкиКомитет па делам изобретений и открытий при Совете Министров СССРриоритетпубликовано 29.1 Х.1972. Бюллетень2ата опубликования описания 24,Х.1972 К 636,084,7-83 (088.8 Праватов, В. А. Авдонин, Н. Н. фадееви Э. Р. Антонов сесоюзный научно-исследовательский институт электрификаци сельского хозяйствааявитель ВСЕСОЗНАЯМИИ 180 1 ц"т 1 ф т тт т. 1 а ь АТЧ ИК-ДОЗАТОР СУХИХ КОРМО Известен раздатчик-дозатор сухих кормов, содержащий бункер, кормопроводы с выгрузными окнами и штанго-шайбовыми транспортерами внутри, равными по длине примерно половине длины кормопровода, и привод, 5Недостатком известных раздатчиков является неравномерное распределение корма по кормушкам, вследствии утечки его при волочении шайбами в зазоры между шайбами и стенками кормопроводов. 10С целью более точного дозирования кормов в предлагаемом раздатчике-дозаторе штанги шайбовых транспортеров выполнены плоскими, несущими корм и установлены горизонтально в направляющих кормопрово дов, выполненных поворотными вокруг продольных осей. Кормопроводы установлены на роликовых опорах и снабжены устройствами для их поворота на 180.В результате того, что корм лежит на пло ских штангах транспортера, а не волочится, как это происходит в известных раздатчиках, то при движении транспортера утечка корма через зазоры между шайбами и стенками трубы исключается. 25На фиг, 1 схематично изображен предлагаемый раздатчик-дозатор, вид в плане и продольный разрез; на фиг. 2 - то же, поперечный разрез; на фиг, 3 - бункер раздатчика, разрез. 30 Авторы зобретения Г. И, Новиков, Н. 9Раздатчик кормов состоит из двух параллельно расположенных кормопроводов 1, собранных из лотков, образующих трубопроводы с продольными направляющими пазами для плоских штанг 2, На штангах закреплены с определенным шагом шайбы 3, которые в сочетании со штангами образуют объемные дозаторы 4. По всей длине кормопроводов расположены с определенным шагом окна 6, через которые корм выгружается в кормушки.Бункера 6 для сухих кормов расположены посредине раздатчика и делят его на две равные части 7 и 8. Дно бункера выполнено в виде желоба с радиусом, равным радиусу кормопровода. Чтобы на участках под бункерами не выдавалась двойная порция корма предусмотрены ползуны 9, длина которых равна половине длины бункера. На ползупах с обеих сторон установлены упоры 10 для того, чтобы при вращении кормопрово дов ползуны и тяговая цепь 11 не вращались.Привод транспортеров-дозаторов осуществляется от приводной станции 12 с конечными выключателями 13 и блоками 14 для направления тяговой цепи. Для поворота кормопроводов на 180 на раздатчике установлены два сервомотора 15 с ведущими 16 и ведомыми 17 звездочками, закрепленными на кормопроводах. Кормопроводы опираютсяна ролики 18 с обоймами 19, расположенными на опорах 20. Кормопроводы соединены с неподвижными частями бункеров муфтами 21. Управление работой кормораздатчика производится с пульта 22.Раздатчик-дозатор работает следующим образом.При нажатии на кнопку пуск транспортер-дозатор перемещается из крайнего левого положения в крайнее правое. Подвижная штанга, проходя под бункером, верхними полушайбами захватывает порции корма и транспортирует их в правую часть,кормопровода, В момент достижения транспортером крайнего правого положения ползун нажимает на ролик конечного выключателя, останавливая приводную станцию. После остановки транспортера, автоматически включаются сервомоторы, поворачивают кормопроводы на 180 и отключаются, Затем автоматически включается приводная станция, и транспортер, перемещаясь в обратном направлении, шайбами выталкивает корма через отверстия в кормопроводах в,кормушки 23. Одновременно происходит загрузка новых порций корма в верхнюю часть кормопроводов. Количество выдаваемого корма 5 регулируется числом ходов транспортера-дозатора,Предмет изобретения10 1. Раздатчик-дозатор сухих кормов, содержащий бункер, кормопроводы с выгрузными окнами и штанго-шайбовыми транспортерами внутри, равными по длине примерно половине длины кормопроводов, и привод, от личающийся тем, что, с целью более точногодозирования кормов, штанги шайбовых транспортеров выполнены плоскими, несущими корм и установлены в направляющих кормопроводов, выполненных поворотными.20 2, Раздатчик-дозатор по п. 1, отличаюи 1 ийся тем, что кормопроводы установлены на роликовых опорах и снабжены устройствами для поворота их на 180.352642 орректор А. Васильев Новосел е ак Сапунова, 2 шография аказ 3568/14ЦНИИПИ Коь Составитель Н, Шамо Техред Е. Борнео Изд.1463 Тираж 406та по делам изобретений и открытий при Совете Мин Москва, Ж, Раушская наб., д. 4/5 Подписно ров ССС
