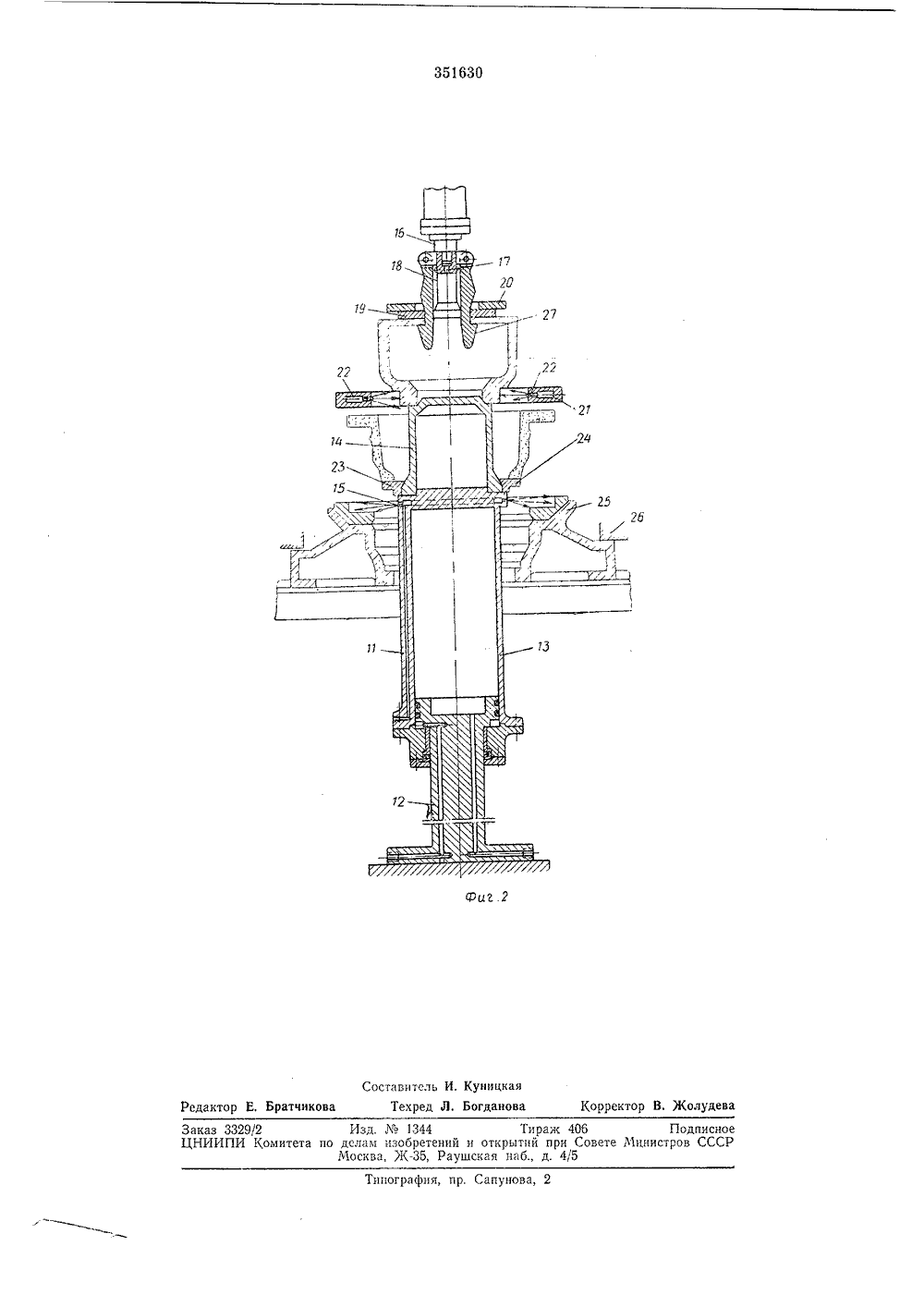

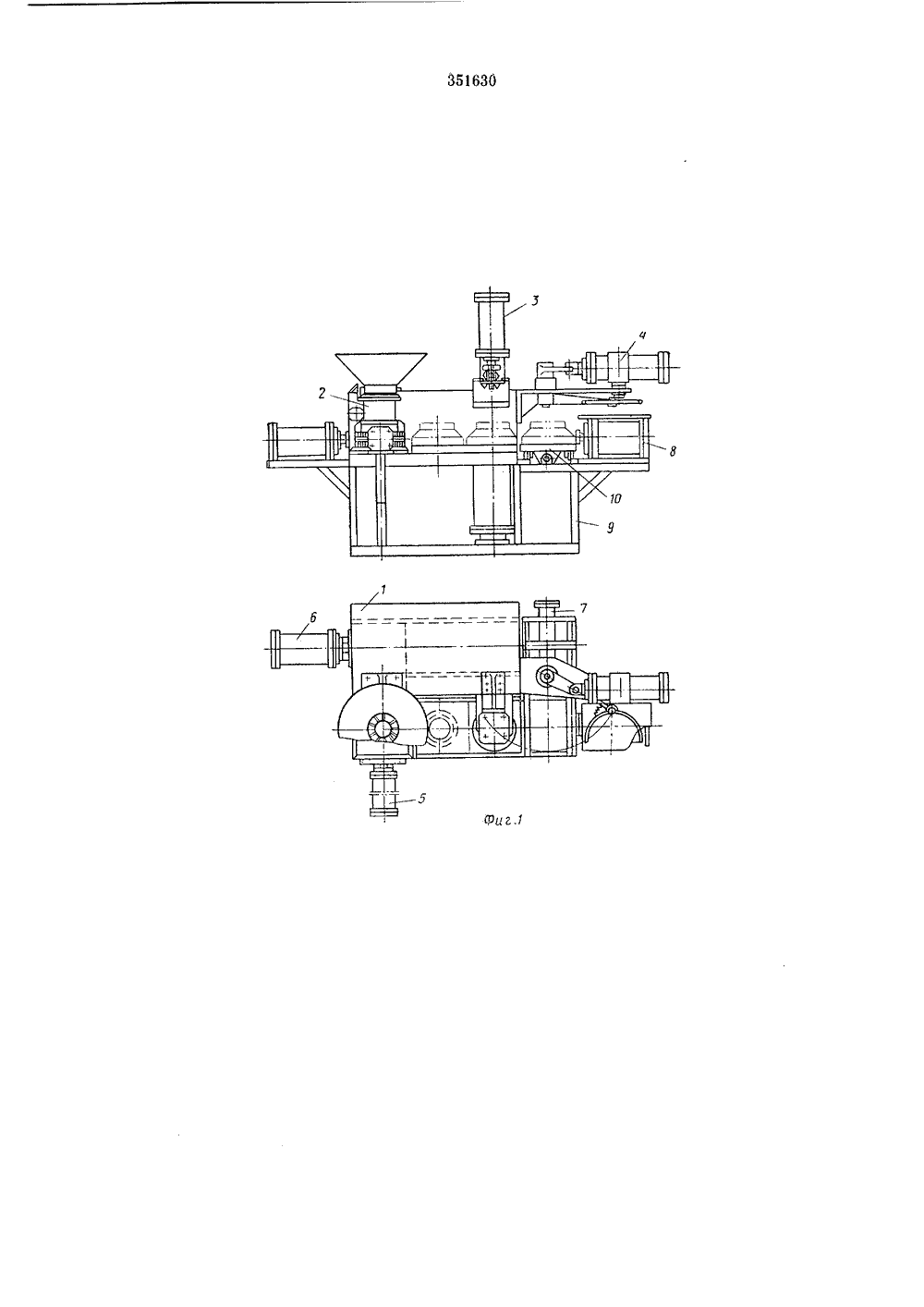

351630 ОПИСАН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республикависимое от авт. свидетельстваЗаявлено 20,Х 1,1967 ( 1198387/222 с 13/08 1. Кл с присоединени заявкиПриорите Комитет по делам вобретеиий и открыт при Совете Министре СССРОпубликовано 21 ЛХ.1972, Бюллетень2 Дата опубликования описания 27.1 Х.1972 УДК 621.744.66.06, Хвостунов П, И. Инютнн Заявитель АНОВКА ДЛЯ ИЗГОТОВЛЕНИЯ СТЕРЖНЕЙ новка разбо них стУст в двух прорки и сборержней.ановка состоит из нагревательной печиойства 2 заполнения стержневых ящиесью, устройства 3 разборки ящика, ения стержня и сборки ящика, съемстержней, цилиндров 5, б, 7 и 8 персия ящиков. Установка снабжена рамой верхней плоскости которой перемещастержневые ящики 10. Устройство разстержневых ящиков, извлечения из них ней и сборки ящиков состоит из выталля, выполненного в виде цилиндра 11 двпжным штоком 12 и подвижным кор, на котором закреплены толкатель истема форсунок 15. Над цилиндром 11 ожен фиксирующий отъемные части тевой оснастки захватный механизм, коустановлсн соосно с нпм. Механизмт из подъемного цилиндра 1 б, на штоке орого закреплена крестовина 18 захваольца 19 и упора 20 стационарно заенного на станине установки.ойство 3 снабжено также ограничптельольцом 21 с системой форсунок 22.ле установки очередного стержневогос готовым стержнем на позицию уста 3 корпус 13 цилиндра 11 поднимаетираясь толкателем 14 во фланец 2 З 1, стрков с извлеч ника 4 мещен 9 по ются борки стерж кивате с непо пусом 14 ис распол стерж торый состои 17 кот тов, к креплУстр ым к Пос щика ойств Изобретение относится к литейному производству и, в частности к оборудованию дляоболочковых стержней. Известна установкадля изготовления стержней преимущественнораструбов литых труб, включающая нагревательную печь, устройство заполнения стержневых ящиков смесью, транспортные средства,механизмы извлечения стержней, сборки иразборки яшиков и съемник стержней.Недостатком такой установки является то, 10что на ней невозможно обеспечить получениестержней высокого качества, а также то, чтоона конструктивно сложна, имеет большиегабариты и недостаточна надежна в эксплуатации. 15Целью изобретения является повышениекачества стержней, упрощение конструкцииустановки, уменьшение ее габаритов и повышение ее эксплуатационной надежности.Поставленная цель достигается тем, что 20фиксирующий отъемные части стержневойоснастки захватный механизм предлагаемойустановки расположен над устройством извлечения стержней из оснастки и установленсоосно с ним, а также тем, что фиксирующий 25захватный механизм снабжен свободно охватывающим снаружи захваты кольцом, взаимодействующим со стационарно установленнымупором,На фиг. 1 схематично представлена уста екциях; на фиг. 2 - механизм ки ящиков и извлечения изстержневого ящика, Происходит с его помощью выталкивание стержня 24 и отъемной части ящика из его нижней части 25, ход которой вверх ограничен упорами 2 б. При движении вверх стержень 24 останавливается ограничительным кольцом 21, а отъемная часть ящика при подъеме сжимает захваты 27, которые затем усилием пружины разводятся, и отъемная часть ящика повисает на захватах 27 с помощью внутренних ее заплечиков. Затем к стержню 24 подводится устройство съемника 4, корпус 13 цилиндра с толкателем 14 и фланцем 23 опускаются в исходное положение, и стержень съемником 4 выносится за пределы устройства 3. При опускании нижняя часть 25 ящика опрыскивается системой форсунок 15, После удаления стержня шток цилиндра 1 б опускается, внутренняя часть ящика опрыскивается форсунками 22 и устанавливается в нижнюю часть 25 ящика. После сборки ящика шток 17 цилиндра опускается несколько ниже, и захваты 27 с помощью кольца 19 сводятся к центру и остаются в таком положении. При этом кольцо 19 остается в верхней части захватов. Затем шток цилиндра 1 б поднимается и в конце подъема кольцо 19 останавливается упором 20, а захваты 27 поднимаются несколько выше, При этом кольцо 19 занимает положение у нижней части захватов 27, и последние усилием пружин разводятся в исходное положение.Собранный ящик передается к устройству 2 для заполнения смесью, а затем - в печь 1, где ящики нагреваются, а стержень отверждается. Отвержденные стержни в ящиках выдаются из печи и поступают на устройство 3 разборки ящиков, извлечения стержней и сборки ящиков, и цикл повторяется,На установке одновременно находятся несколько ящиков, что повышает ее производительность. Выполнение же в одном механизме устройств для разборки - сборки ящиков и 5 извлечения стержней упрощает конструкциюустановки, уменьшает ее габариты, повышает ее эксплуатационную надежность, а также позволяет улучшить качество стержней за счет уменьшения цикла разборки-сборки ящи ка, что в значительной степени сохраняеттепло в его отъемных частях. Предмет изобретения15 1. Установка для изготовления стержней,преимущественно раструбов литых труб, содержащая нагревательную печь, устройство заполнения стержневых ящиков смесью, транспортные средства, фиксирующий отъемные 20 части стержневой оснастки захватный механизм, устройство для извлечения стержней, сборки и разборки ящиков и съемник стержней, отличающаяся тем, что, с целью уменьшения количества приводных механизмов для 25 разборки стержневой оснастки и извлеченияиз нее стержней, а также получения качественных стержней, фиксирующий отъемные части стержневой оснастки захватный механизм расположен над устройством извлечения 30 стержней из оснастки и установлен сооснос ним.2, Установка по п, 1, отличающаяся тем,что, с целью автоматического срабатывания фиксирующего захватного механизма при из влечении отъемных частей из стержневойоснастки, фиксирующий захватный механизм снабжен свободно охватывающим снаружи захваты кольцом, взаимодействующим со стационарно установленным упором.351630 г 2 Составитель И. КуницкаяРедактор Е, Братчикова Техред Л. Богданова Корректор В, Жолуде ипография, пр. Сапунова каз 3329/2НИИПИ Комите Изд.1344 Тираж 406 Подписноео делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5
