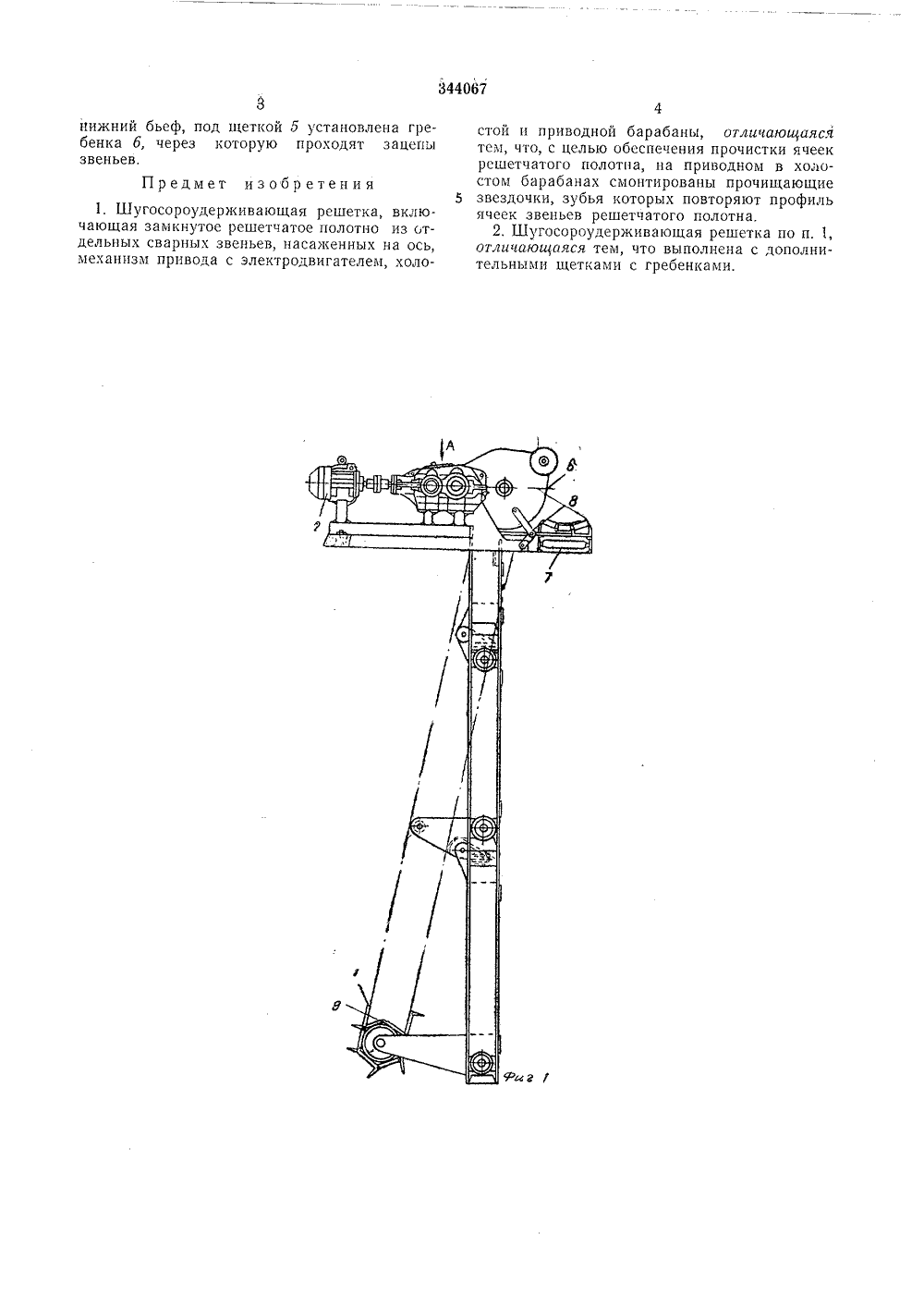

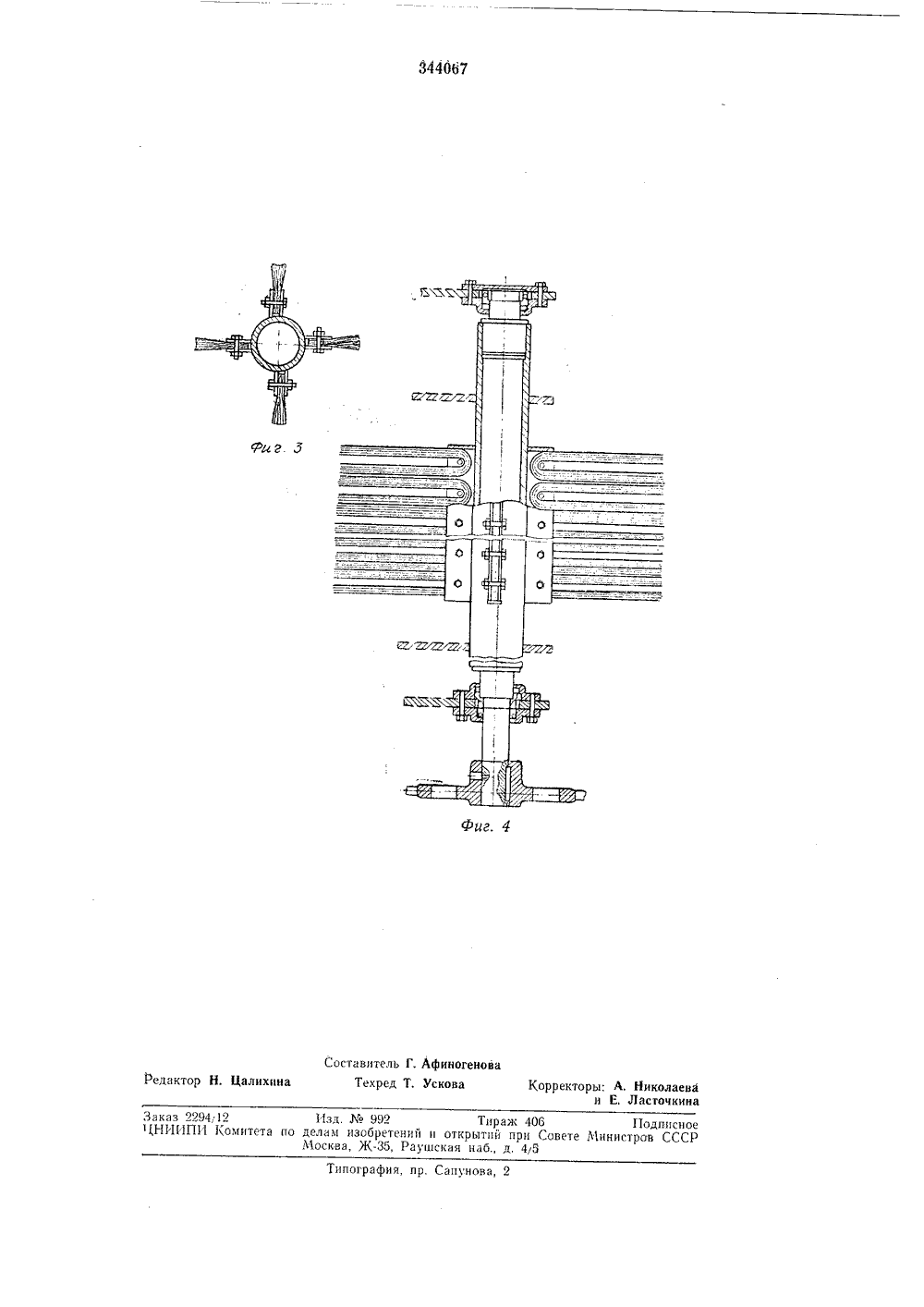

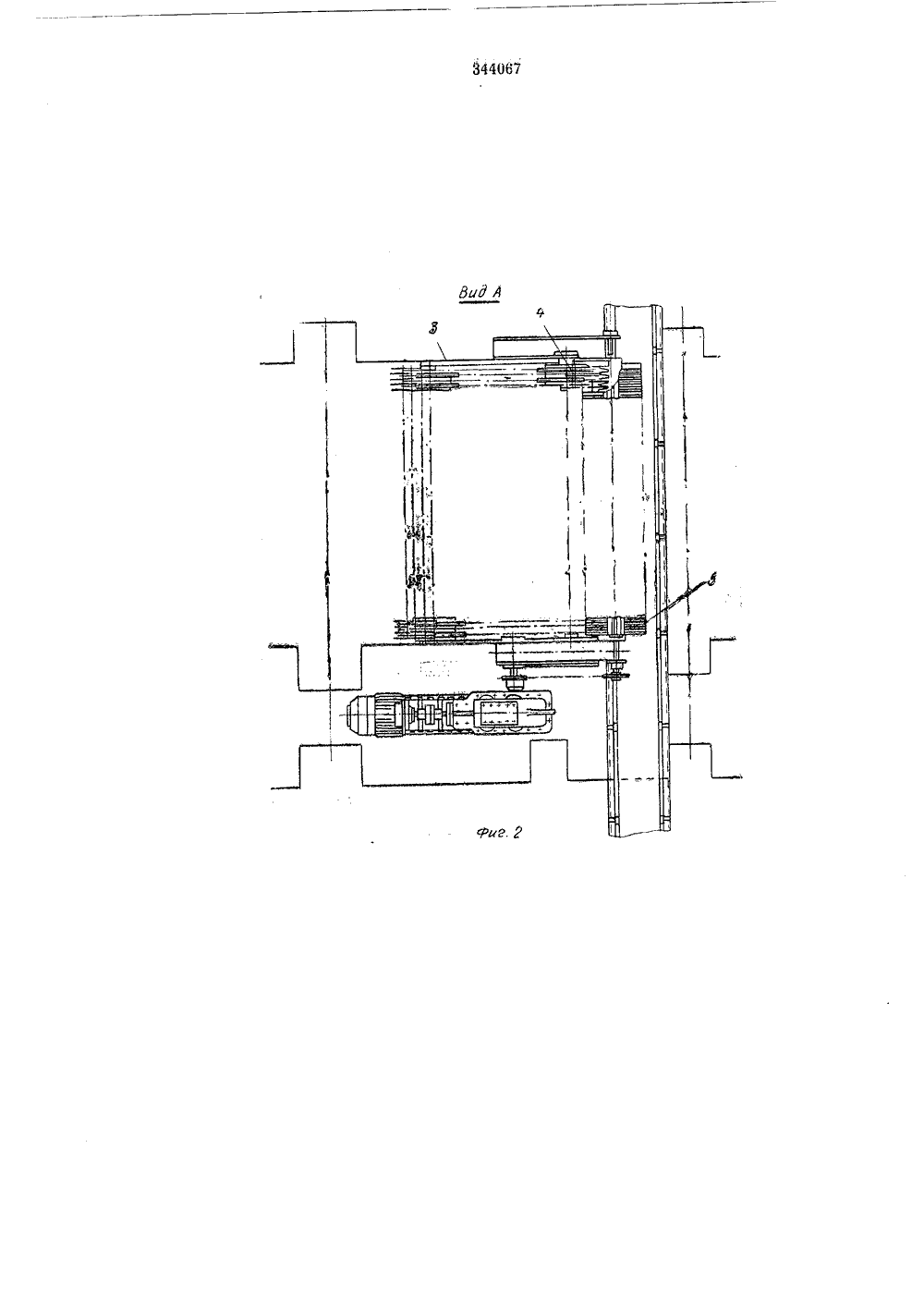

О П И С А И И Е 344067ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Содиалистических РеспубликЗависимое от авт. свидетельствааявлено 04.11969 ( 130031529-14) присоединением заявки-М Кл Е 02 Ь 5/08 1 риоритетОпубликовано Комитет по деламзобретеиий и открытийпри Совете МинистровСССР 11.1972. Бюллетень2 К 627.881(088.8) ата опубликования описания 1 Х 111.1972 Авторыизобретения И, Бродский, Я, И. Марусенко, 3, Л. Корзун, А. М, Гончарук, В, Б. Клин, П. Д, Сливка, В. М. Синюк и В. ф, Вовк Украинский институт инженеров водного хозяйства Заявите УГОСОРОУДЕРЖИ ВАЮ ЕШЕТ Изобретение относится к области гидротех ники и касается шугосороудерживающей - решетки.Известны шугосороудерживающие решетки, включающие замкнутое решетчатое полотно из отдельных сварных звеньев, насаженных на ось, механизм привода с электродвигателем, холостой и приводной барабаны.Однако известные решетки не обеспечивают прочистки ячеек решетчатого полотна.Цель изобретения - обеспечение прочистки ячеек решетчатого полотна.Для этого на холостом и приводном барабанах смонтированы прочищающие звездочки, зубья которых повторяют профиль ячеек звеньев решетчатого полотна, При этом шугосороудерживающая решетка выполнена с до. полнительными щетками с гребенками,На фиг, 1 изображена предлагаемая решетка, общий вид; на фиг. 2 - вид по стрелке А на фиг. 1; на фиг. 3 - щетка, общий вид; на фиг, 4 - гребенка, общий вид,Шугосороудерживающая решетка включает замкнутое решетчатое полотно 1, выполненное из отдельных сварных звеньев, насаженных на ось, механизм привода с электродвигателем 2, холостой 3 и приводной 4 барабаны, щетки 5, гребенку б и ленточный транспортер 7 с натяжным устройством 8. Г 1 ри этом на каждом барабане смонтированы прочшцающие звездочки 9, связанные между собой кулачками. Зубья звездочек повторяют профиль ячеек звеньев решетчатого полотна.Каждая щетка представляет собой полый 5 вал с четырьмя пластинами, и оторым крепятся пряди стальной проволоки, а гребенка выполнена в виде ригеля с закрепленными на нем пластинами с прорезями для прохождения в них зацепов звеньев решетки.10 Работает шугосороудерживающая решеткаследующим образом.Плывущие массы мусора и шуги прижимаются потоком воды к решетчатому полотну 1, постепенно заполняя ячейки его звеньев, 15 вследствие чего происходит уменьшение пропускной способности решетки и изменяется скорость течения воды. Сигнализатор скорости движения воды автоматически включает привод; при этом начинается движение решет чатого полотна, которое на зацепах выноситна поверхность налипший мусор и ледообразования. При переходе решетчатого полотна через приводной барабан 4, ячейки его звеньев прочищаются зубьями звездочек 9. Вы давленные зубьями из ячеек мусор и ледообразования сбрасываются щеткой 5 на ленту транспортера 7, а затем удаляются за пределы аванкамеры насосной станции. Чтобы часть поднятых на поверхность мусора и ле.30 дообразований не попадала за решетку инижний бьеф, под щеткой б установлена гребенка б, через которую проходят зацепы звеньев.Предмет из обр етени я1, Шугосороудерживающая решетка, включающая замкнутое решетчатое полотно из отдельных сварных звеньев, насаженных на ось, механизм привода с электродвигателем, холостой и приводной барабаны, отличающаяся тем, что, с целью обеспечения прочистки ячеек решетчатого полотна, на приводном в холостом барабанах смонтированы прочищающие 5 звездочки, зубья которых повторяют профильячеек звеньев решетчатого полотна.2. Шугосороудерживающая решетка по и, 1,отличающаяся тем, что выполнена с дополнительными щетками с гребенками.пография, пр. Сапунова,Заказ 2294112 1 Н 1 П 1 ПИ Комитет Составитель Г. Афиногенова Техред Т. УсковаИзд. Ко 992 Тираж 406 П делам изобретений и открытий при Совете Министро Москва, Ж, Раушская набд. 4 у 5 исное СССР
СмотретьЗаявка
1300315
Л. И. Бродский, Я. И. Марусенко, Э. Л. Корзун, А. М. Гончарук, В. Б. Клин, П. Д. Сливка, В. М. Синюк, В. Ф. Вовк, Украинский институт инженеров водного хоз йства
МПК / Метки
МПК: E02B 5/08
Метки: гл, решетка, шугосороудержйваю1дая
Опубликовано: 01.01.1972
