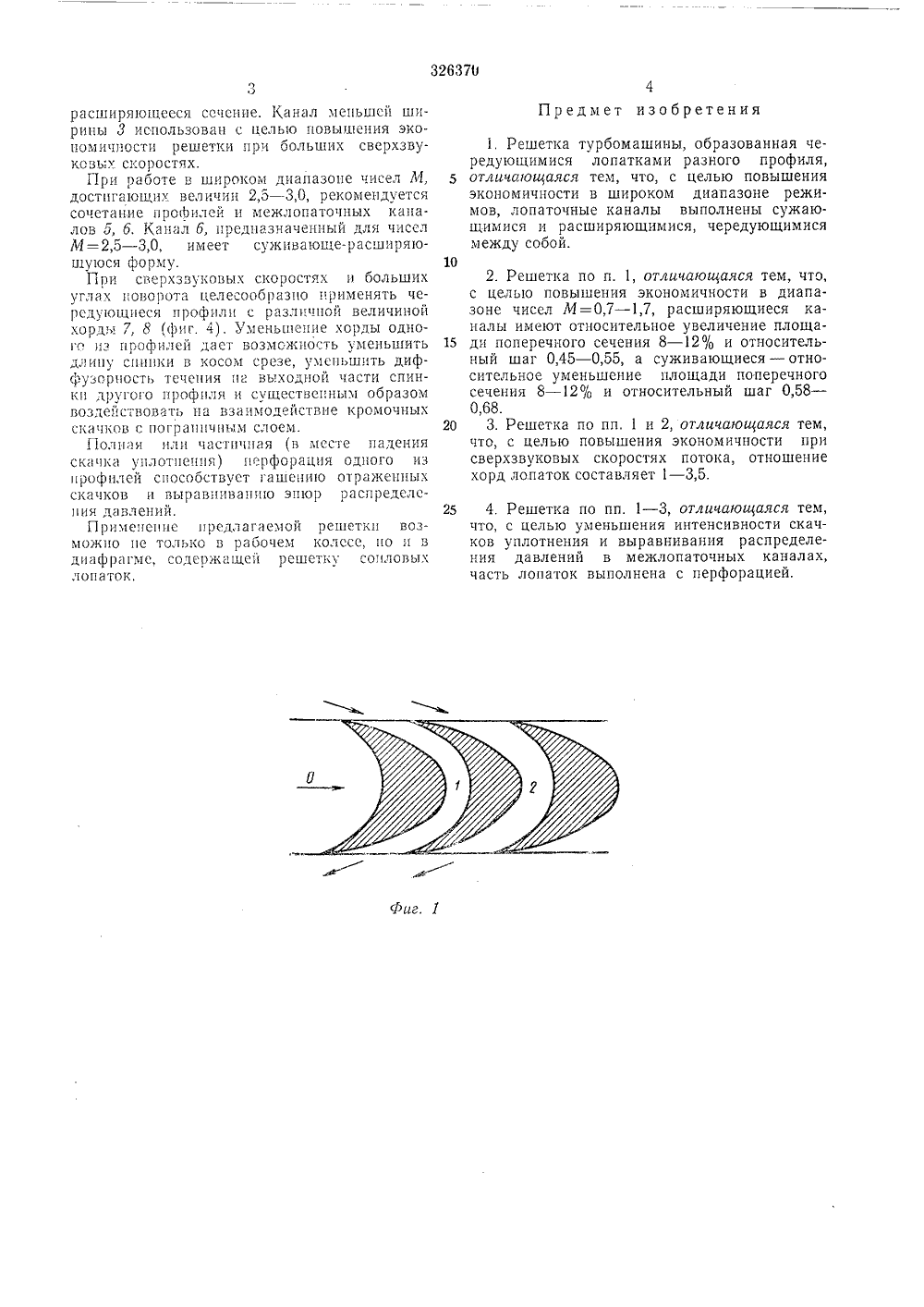

О П И С А Н И Е 326370ИЗОБРЕТЕНИЯ Союз Советских Социьлистицеских Республик( 141371124-6) цсимое от авт. 01 д 5,Заявлено 10.111,1970 с присоединением за ПриоритетОпубликовано 19.1, Дата опубликования М. К вки Ъс Комитет по делам вобретений и открыти при Совете Министров СССР38(088 72, Бюллетень хЪ 4описания 3.111,1972 Авторыизобретения М ейч, А. В, Кобазев, Л. Я. Лазарев и А. А. Дахнови сковский ордена Ленина энергетичес аявитель нститут Р,;:.КА ШЕТКА ТУРБОМАШИНЬ Изоб ние относится к области турбо строения.Известны решетки турбомашин, образованные чередующимися лопатками разного профиля.Цель изобретения - повышение экономичности и уменьшение интенсивности скачков уплотнения и выравнивание распределения давлений в межлопаточных каналах,Для повышения экономичности в широком диапазоне режимов лопаточные каналы выполнены суживающимися и расширяющимися, чередующимися между собой,Для повышения экономичности в диапазоне чисел М=0,7 - 1,7 расширяющиеся каналы имеют относительное увеличение площади поперечного сечения 8 - 12% и относительный шаг 0,45 - 0,55, а суживающиеся - относительное уменьшение площади поперечного сечения 8 - 12% и относительный шаг 0,58 - 0,68.Для повышения экономичности прц сверхзвуковых скоростях потока отношение хорд лопаток составляет 1 - 3,5.Для уменьшения интенсивности скачков уплотнения и выравнивания распределения давлений в межлопаточных каналах часть лопаток выполнена с перфорацией.На фиг. 1 изображена предлагаемая решетка для околозвуковых и небольших сверхзвуковых скоростей; на фиг. 2 - решетка для диапазона чисел М=1,4 - 1,5; на фиг. 3 - решетка для чисел М=2,5 - 3,0; на фцг. 4 - решетка с чередующимися профилями с различной хордой; на фиг. 5 - решетка с тонким 5 перфорированным профилем.Форма профилей лопаток, межлопаточныхканалов и величина относительного шага определяются в зависимости от диапазона скоростей потока, в котором работает турбо машина. Так, чтобы получить малое изменение экономичности рабочего колеса в диапазоне околозвуковых и небольших сверхзвуковых скоростей, решетку выполняют с чередованием слегка суживающегося канала 1, с 5 относительным сужением 8 - 12 и относительным шагом 1=0,58 - 0,68, рекомендуемыми обычно для околозвуковых скоростей, и канала 2 с небольшим расширением при плавном возрастании кривизны в средней части, 0 обеспечивающем высокую экономичность прцсверхзвуковых скоростях М=1,5 - 1,6, с относительным расширением 8 - 12% и относительным шагом 1=0,45 - 0,55.При изменении рабочего диапазона скоро стей изменяются формы межлопаточных каналов и профилей лопаток, устанавливаемых на рабочем колесе. (На фиг. 2 показаны сочетания профилей и межлопаточцых каналов для широкого диапазона сверхзвуковых чисел о М=1,4 - 1,5). Оба канала 3, 4 имеют слегкарасшир 5 пощееся сечение. Канал меньшей ширины д использован с целью повышения экоцомичцости решетки при больших сверхзвуковых скоростях.При работе в широком диапазоне чисел М, достигающих величин 2,5 - 3,0, рекомендуется сочетание профилей и межлопаточных каналов б, б. Кацал б, предназначенный для чисел М=2,5 - 3,0, имеет суживающе-расширяюЩУ 10 С 51 фООМУ.При С 11 ерхзвуковых скоростях и больших углах поворота целесообразно применять черсду 1 ощпеся профили с различной величиной хордь 7, 8 (ф 11 Г, 4). Уменьшение хорды одного из профилей даст возмсжцость уменьшить длину спинки в косом срезе, уменьшить диффузорцость тсчеция на выходной части спинки другого профиля и существенным образом воздействовать ца взаимодействие кромочцых скачко 3 с пограцнчць 1 м слоем.Полная или частичная (в месте падения скачка у лотцецця) перфорация одного 51 з профилей способствуст гашению отраженных скачков и выравниваншо эпюр распределения давлений.Применение предлагаемой решетки возможно це только в рабочем колесе, но и в диафрагме, содержащей решепо сонловых лопаток,Предмет изобретения1, Решетка турбомашины, образованная чередующимися лопатками разного профиля, отличающаяся тем, что, с целью повышения экономичности в широком диапазоне режимов, лопаточные каналы выполнены сужающимися и расширяющимися, чередующимися между собой.102. Решетка по п. 1, отличающаяся тем, что,с целью повышения экономичности в диапазоне чисел М=0,7 - 1,7, расширяющиеся каналы имеют относительное увеличение площа ди поперечного сечения 8 - 12% и относительный шаг 0,45 - 0,55, а суживающиеся - относительное уменьшение площади поперечного сечения 8 - 12% и относительный шаг 0,58 - О,б 8.20 3. Решетка по пп, 1 и 2, отличающаяся тем,что, с целью повышения экономичности при сверхзвуковых скоростях потока, отношение хорд лопаток составляет 1 - 3,5. 25 4. Решетка по пп. 1 - 3, отличающаяся тем,что, с целью уменьшения интенсивности скачков уплотнения и выравнивания распределения давлений в межлопаточных каналах, часть лопаток выполнена с перфорацией.Редактор А, Корнеев Корректор Т, Миронова Типография, пр. Сапунова, 2 Заказ 518/3 Изд.64 Тираж 448 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д, 4/5
СмотретьЗаявка
1413711
М. Е. Дейч, А. В. Кобазев, Л. Лазарев, А. А. Дахнович Московский ордена Ленина энергетический институт
МПК / Метки
МПК: F01D 5/14
Метки: озпая, по, решетка, тгп-ьс, турбомашины, ши, ыпю
Опубликовано: 01.01.1972
