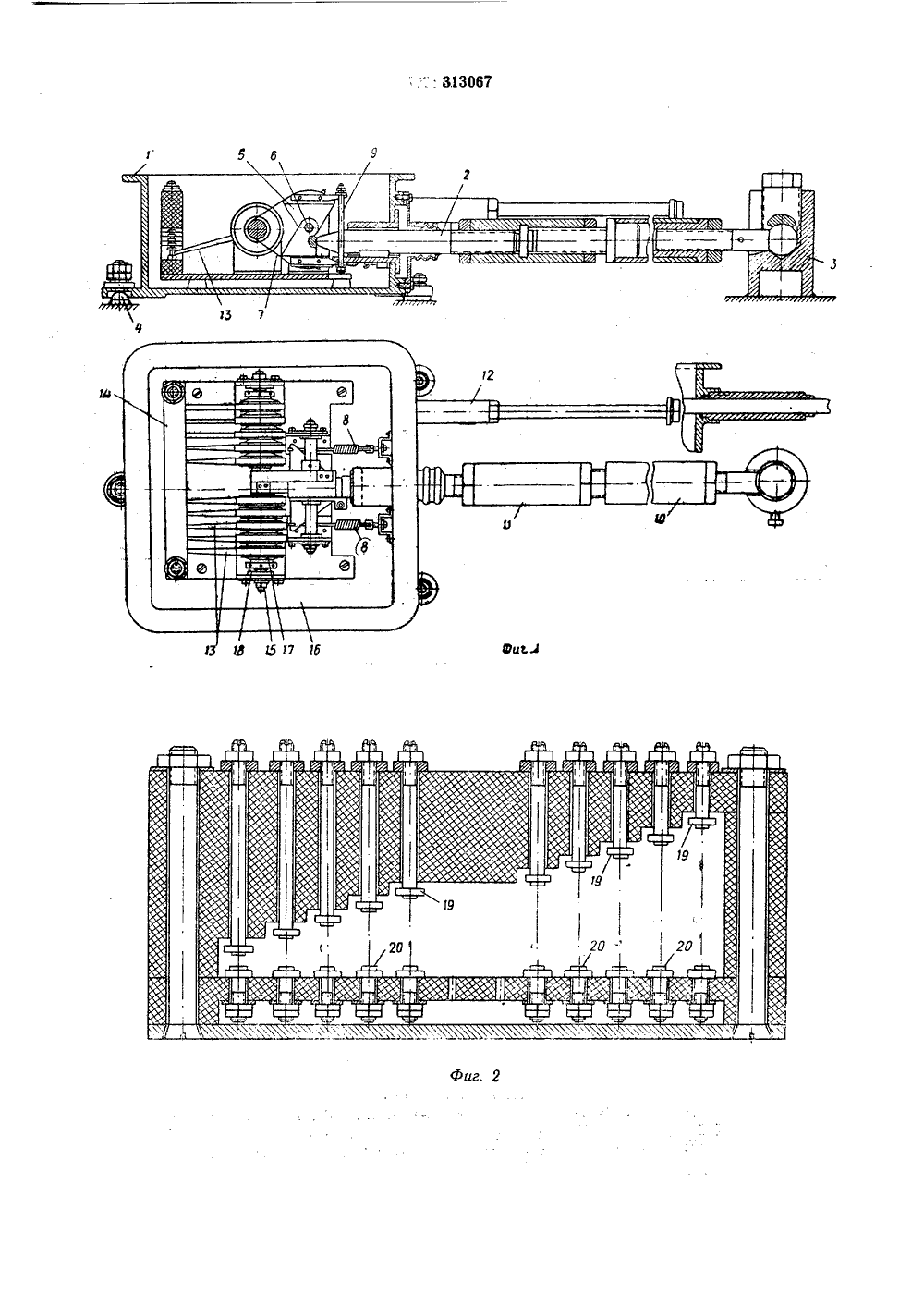

.мЖ 1 с"т.м 4 -" е:.а 1.; Л ОПИСАНИЕ ИЗОБРЕТЕНИЯ 313067 Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт, свидетельстваК б 01 Ь 5/3 явлено 25,П 11,1969 (Лк 1359982/25-2 с присоединенивПриоритетОпубликовано 3Дата опубликов заявки Комитет оо аелзм зобретеиий и открыт лрн Совете Мнннстро СССР11.1971. Бюллетень26 У 913 (088,8) ия описания 26,Х.1 Авторыизобретени А,кер, И. Н. Галахов и лотил Заявител ЕНЗОМЕ Тензометр содержит корпус 1, рычаг 2 ибазовые опоры 3 и 4. В корпусе тензометра расположены два жестко связанные между собой верхний и нижний секторы 5, насажен ные на общую ось б, Перемещение рычага 2воспринимается нижним сектором и с помощью стальных лент 7 передается на регистрирующее устройство. Поворот секторов в обратном направлении обеспечивается двумя 10 пружинами 8 растяжения. Секторы между собой соединены общим стержнем 9, благодаря чему обеспечивается натяжение стальных лент. Рычаг 2, передающий деформацию базы тензометра, жестко закреплен одним кон цом на базовои опоре 3, а другим посредством шаровой опоры опирается в сектор б, причем опора 3 и выполненный в виде сферы конец рычага позволяют сбалансировать возможные погрешности, связанные с установкой 20 прибора, например на судне. Для грубой тензометра на о точной регулироДля ввода эл няющего регистр ной системой, пр ройство 12.Регистриру юще мер, из десяти и екторы натя- жкторстановке О, а для регулировки бъект служи вки - гайка ектрического ирующее ус едусмотрено при у гайка 11,кабел ройство сальник соеди со счет вое уст Изобретение применяется для исследования деформации конструкций, находящихся длительное время в условиях действия случайных нагрузок, например ветра, волны и т. д.Известны тензометры для измерения статической деформации, содержащие базовые опоры, связанные с передаточным механизмом, выполненным в виде рычага, и регистрирующее устройство, Однако регулировка таких приборов отличается высокой трудоемкостью, кроме того передача деформации снижает стабильность показаний и уменьшает надежность в работе.Цель изобретения - повышение точности измерения. Для этого передаточный механизм предлагаемого тензометра снабжен двумя секторами, с одним из которых взаимодействует рычаг, а секторы установлены на общую ось и связаны между собой стальными лентами, соединяющими передаточный механизм с регистрирующим устройством.Для натяжения стальных лент с снабжены регулировочным стержнем с ной гайкой, который связан с обоими се ми.На фиг. 1 изображен предлагаемый тензометр, общий вид и вид сверху без крышки; на фиг. 2 - регистрирующее устройство; на риг. 3 - электрическая схема счетной системы. е устроиство состоит, наприеремещающихся пальцев-кон 3гактов 13 и неподвижной гребенки со ступенями контактов 14,Пальцы-контакты насажены на общем валу 15. Здесь же расположены и тарельчатые пружины 1 б, каждая из которых своим выступом утоплена,в продольной канавке этого вала. Перемещение контактов при повороте вала осуществляется за счет сил трения между фрикционными дисками 17 и пружинами 1 б. Регулировка силы сжатия этих пружин осуществляется гайками 18.На гребенке (см, фиг. 2) размещены верхние 19 и нижние 20 контакты, связанные с электрической схемой счетной системы.Счетная система (см, фиг, 3) состоит из источника питания, резисторов, конденсаторов, реле ы импульсных счетчиков, которые фиксируют соответствующие ступени деформаций.После установки прибора на объекте, например на палубу корпуса судна, действие его происходит следующим образом,Если все пальцы-контакты 18 установлены на блок нижних контактов 20, и набегающие волны вызывают сначала деформацию сжатия связей, то при этом рычаг 2 поворачивает нижний сектор 5 вокруг оси б,:и пружины 8 растягиваются. Поворот секторов посредством стальных лент 7 приводит во вращение вал 15, на который насажены пальцы-контак. ты 13, При достижении соответствующей деформации палец-контакт первой ступени доходит до своего верхнего контакта на гребенке и увирается в него, При том реле первой ступени срабатывает на подготовку. Если нагрузка того же знака, продолжает возрастать,313067остальные, пальцы двигаются вверх, тогда как первый палец йроворачивается на осй. Далее палец второй ступени упирается в верхний контакт, и его реле срабатывает на подготов 5 куит,дПри изменении знака деформации связь начинает растягиваться, пружины 8 тянут за собой сектор. Пальцы 13 отходят от верха гребенки. Сначала отходит палец первой ступе ни, и он же первый касается нижних контактов на гребенке. При замыкании нижнего контакта срабатывает реле первой ступени, и импульсный счетчик отсчитывает один цикл размаха деформации данной величины. То же 15 происходит при достижении нижних контактовдругими пальцами.Предмет изобретения20 1. Тонзометр для измерения статической деформации, содержащий базовые опоры, связанные с передаточным механизмом,выполненным в виде рычага, регистрирующее устройство, отличающийся тем, что, с целью по 25 вышения точности измерения, передаточныймеханизм снабжен двумя секторами, с однимиз которых взаимодействует рычаг, а секторыустановлены на общую ось и связаны междусобой стальными лентами, соединяющими пеЗО редаточный механизм с регистрирующим устройством.2. Тензометр по п. 1, отличающийся тем,что, с целью натяжения стальных лент, секторы снабжены регулировочным стержнем с35 натяжной гайкой, который связан с обоимисекторами,313067 Злектрическая схема счетной системы л олень усаупень л слупень бг ступень г слулень г слцпень напряженая напряженая напряженая нолряженця напряженая напряженаятупень Стцпень лупень и олень1 ншциеееная напряженая напряженая напряженая1 ь,Составитель О. МалееваРедактор Т, А, Киселева Техред А. А, Камышникова Корректор О. И, Волкова Заказ 2985/13 Изд.1252 Тираж473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2
