Вулканизатор изогнутых резиновых рукавов

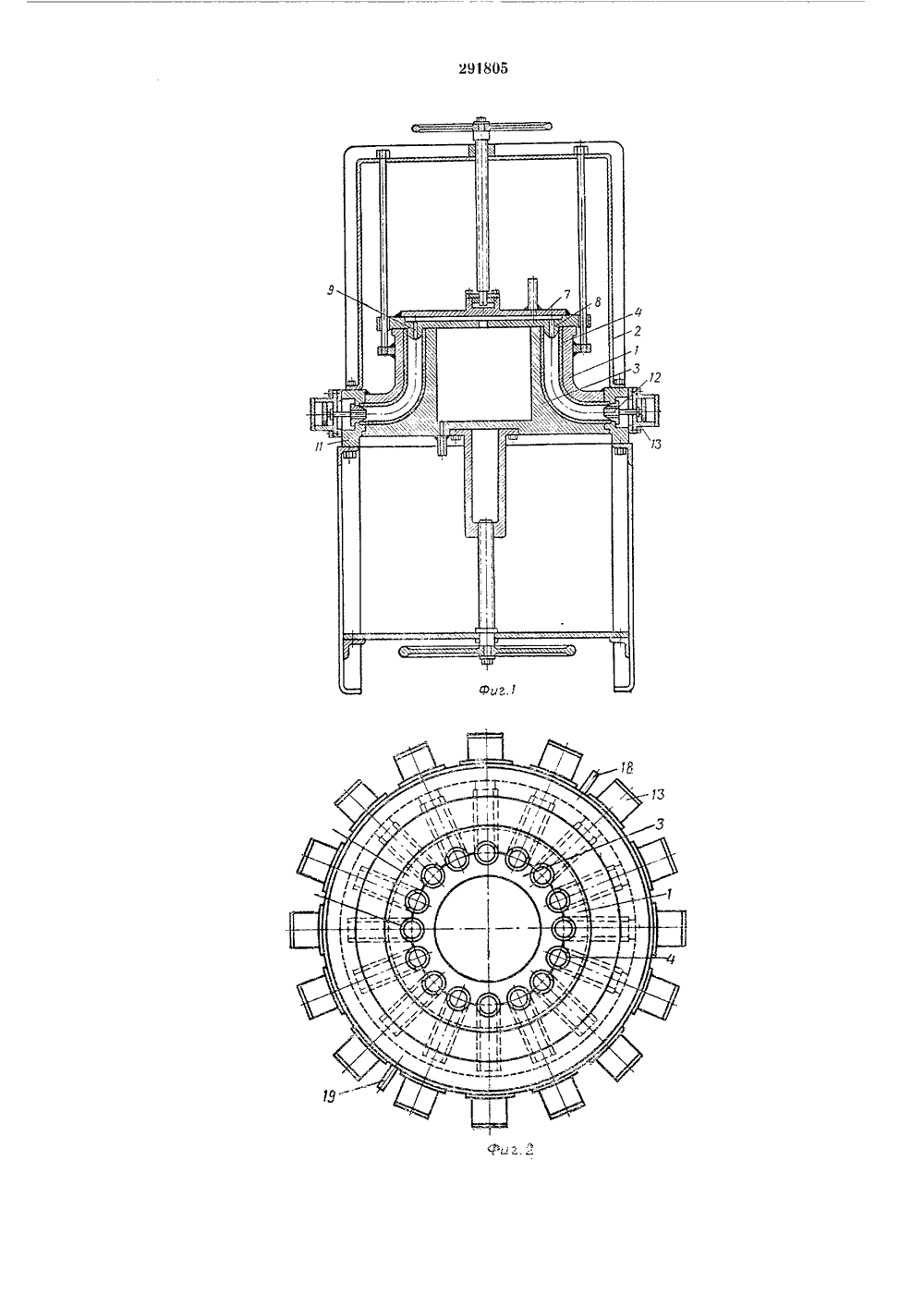

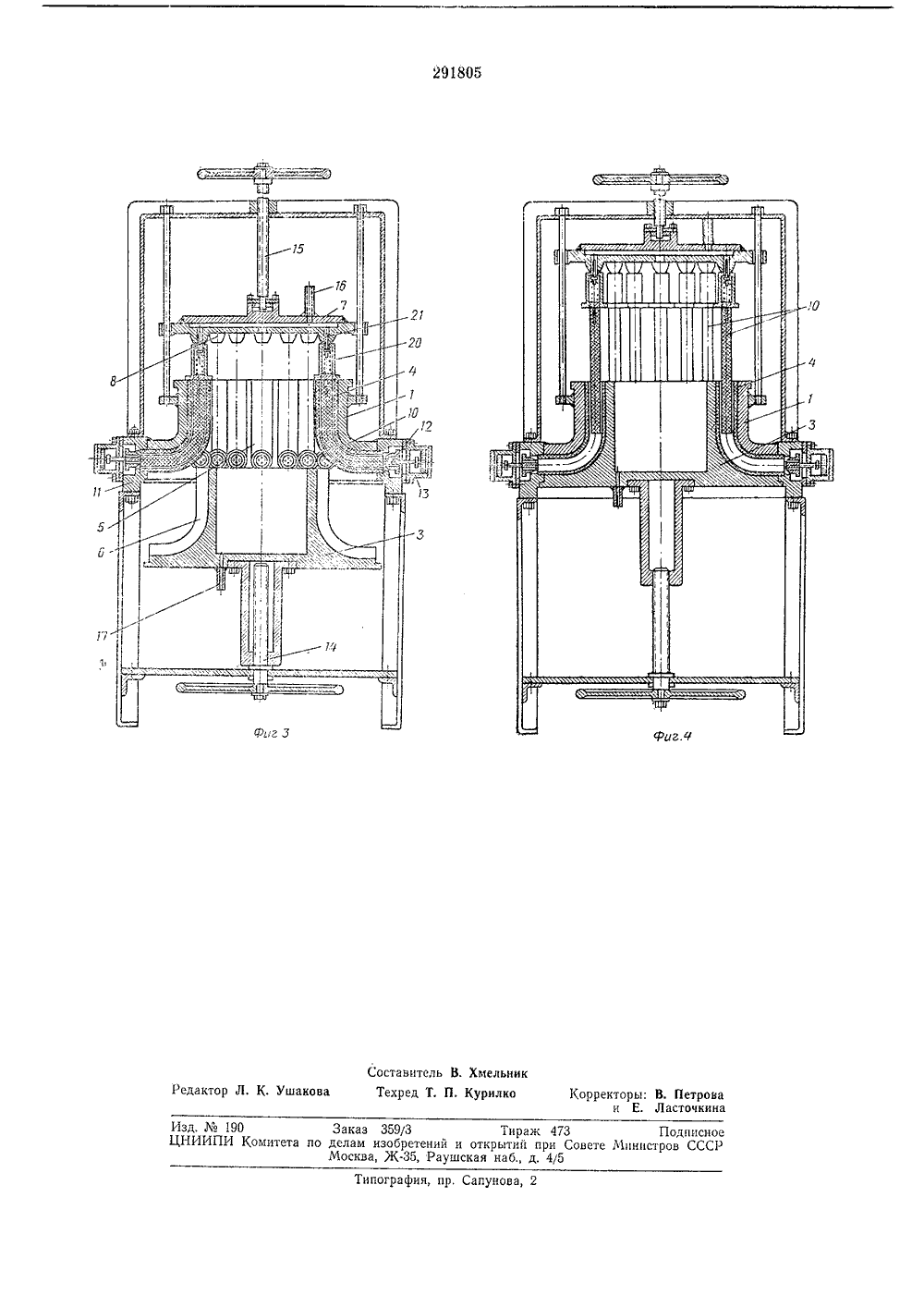

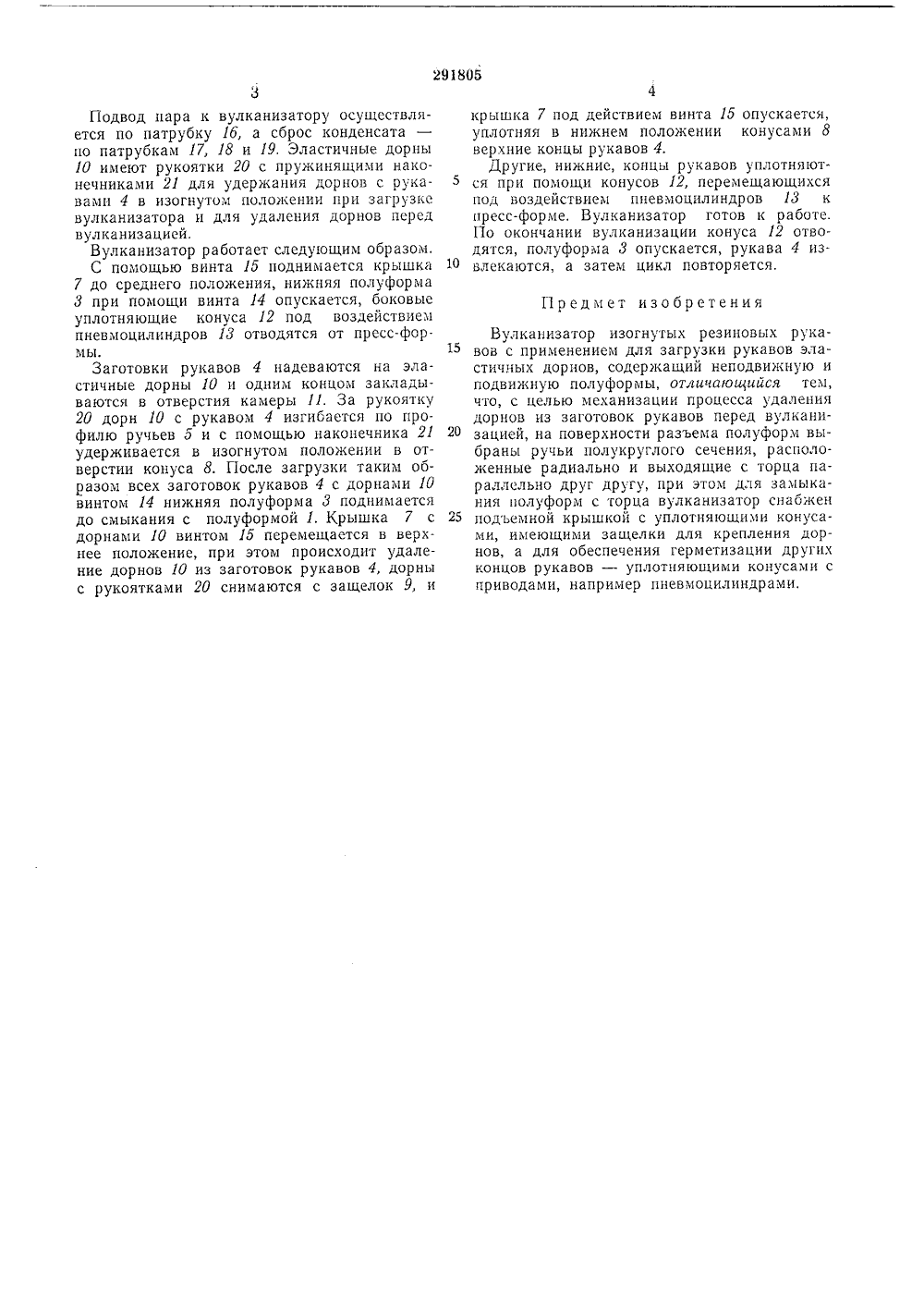

Союз Советских Союиалиотических РеспубликЗависимое от авт. свидетельстваЗаявлено 13.111.1967 ( 1140594/23-5 МПК В 291 т 7/ присоединение аявкиПриоритетОпубликовано 06.1.1971. Бюллетень4 Дата опубликования описания 1.111.1971 Комитет по делам изобретений и открытий при Совете Министров СССР, Елисеев Заявитель ВУЛКАНИЗАТОР ИЗОГНУТЫХ РЕЗИНОВЫХ РУКАЪОВ.1Изобретение относится к производству резинотехнических изделий, а именно к вулканизаторам изогнутых резиновых рукавов,Известны устройства для изготовленияизогнутых рукавов с применением эластичных 5дорнов, содержащие неподвижную и подвижную полуформы. Б таких устройствах трудоемкий процесс удаления дорнов производится вручную, что приводит к большим затратамвремени. 10Цель изобретения - создание вулканизатора, механизирующего процесс удаления дорнов из заготовок рукавов перед вулканизацией, что позволит увеличить производительность и исключит применение тяжелого ручного труда. Эта цель достигается тем, чтона поверхностях разьема полуформ выбраныручьи полукруглого сечения, расположенныерадиально и выходящие с торца параллельнодруг другу, при этом для замыкания полуформ с торца вулканизатор снабжен подъемной крышкой с уплотняющими конусами, имеющими защелки для крепления дорнов, а дляобеспечения герметизации других концов рукавов - уплотняющими конусами с приводами, например пневмоцилиндрами,На фиг. 1 изображен предлагаемый вулканизатор, разрез; на фиг. 2 - то же, вид сверху без рамы и крышки; на фиг, 3 - вулканизатор в момент закладки в него заготовок ру кавов; на фиг. 4 -эластичных дорнов.Вулканизатор содержит неподвижн ю верхнюю 1 полуформу, укрепленную на раме 2, и подвижную нижнюю д полуформу. поверхности разьема полуформ 1 и д оораоотаны по линии изгиба рукавов 4 и на этих поверхностях выбраны профильные ручьи 5 и б полукруглого сечения так, что при смыкании полуформ 1 и д в сечении ручьев 5 и б образуются полости, соответствующие внешнему диаметру и кривизне изгиоа рукавов 4. Профильные ручьи 5 и б расположены радиально по окружности и выходят с верхнего торца полу форм параллельно друг другу.Замыкание полуформ с верхнего торца прп одновременном уплотнении верхних концов рукавов 4 осуществлено при помощи подьемной крышки 7 с расположенными на ней по окружности уплотняющими конусами 8, имеющими защелку 9 для крепления эластичных дорнов 10. Для ооеспечения герметизации других концов рукавов, нижних, в камере 11, укрепленной на неподвижной полуформе 1, установлены с боков по окружности уплотняющие конуса 12, снабженные приводами, например пневмоцилиндрами 1 т.Перемещение нижней полуформы д производится при помощи винта 14, а подъемной крышки 7 - при помощи винта 15,Подвод пара к вулканизатору осуществляется по патрубку 16, а сброс конденсата - по патрубкам 17, 18 и 19. Эластичные дорны 10 имеют рукоятки 20 с пружинящими наконечниками 21 для удержания дорнов с рукавами 4 в изогнутом полохкении при загрузке вулканизатора и для удаления дорнов перед вулканизацией,Вулканизатор работает следующим образом, С помощью винта 15 поднимается крышка 7 до среднего положения, нижняя полуформа 3 при помощи винта 14 опускается, боковые уплотняющие конуса 12 под воздействием пневмоцилиндров 13 отводятся от пресс-формы.Заготовки рукавов 4 надеваются на эластичные дорны 10 и одним концом закладываются в отверстия камеры 11. За рукоятку 20 дорн 10 с рукавом 4 изгибается по профилю ручьев 5 и с помощью наконечника 21 удерживается в изогнутом положении в отверстии конуса 8. После загрузки таким образом всех заготовок рукавов 4 с дорнами 10 винтом 14 нижняя полуформа 3 поднимается до смыкания с полуформой 1. Крышка 7 с дорнами 10 винтом 15 перемещается в верхнее положение, при этом происходит удаление дорнов 10 из заготовок рукавов 4, дорны с рукоятками 20 снимаются с защелок 9, и крышка 7 под действием винта 15 опускается, уплотняя в нижнем положении конусами 8 верхние концы рукавов 4.Другие, нижние, концы рукавов уплотняются при помощи конусов 12, перемещающихся под воздействием пневмоцилиндров 13 к пресс-форме. Вулканизатор готов к работе. По окончании вулканизации конуса 12 отводятся, полуформа 3 опускается, рукава 4 изьлекаются, а затем цикл повторяется. Предмет изобретенияВулканизатор изогнутых резиновых рукавов с применением для загрузки рукавов эластичных дорнов, содержащий неподвижную и подвижную полуформы, отличающийся тем, что, с целью механизации процесса удаления дорнов из заготовок рукавов перед вулкани О зацией, на поверхности разъема полуформ выбраны ручьи полукруглого сечения, расположенные радиально и выходящие с торца параллельно друг другу, при этом для замыкания полуформ с торца вулканизатор снабжен 25 подьемной крышкой с уплотняющими конусами, имеющими защелки для крепления дорнов, а для обеспечения герметизации других концов рукавов - уплотняющими конусами с приводами, например пневмоцилиндрами, 291805Типография, пр. Сапунова 1 зд, Ка 190 ЗакаЦНИИПИ Комитета по деламМоск 359/3 Тираж 473 Подписное зобретений и открытий при Совете Министров СССР Ж.35, Раушская наб д. 4(5
