Устройство для автоматической отдачи найтовов спасательного плотика

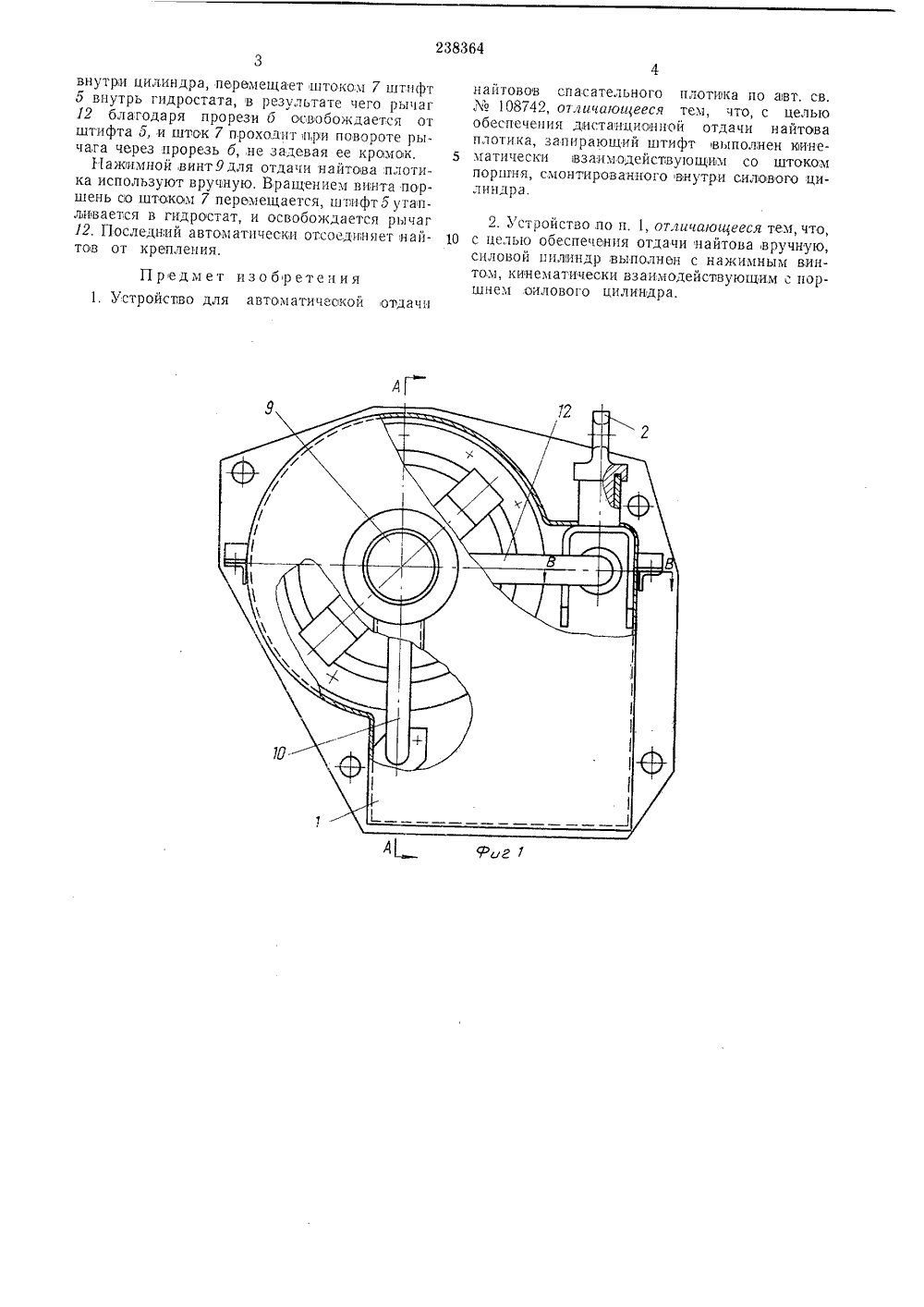

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства108742 л. 65 Ь, 23 влено 28 Х 11.1965 ( 1022954;27-11 с присоединением заявкиЛ,ПК В 63 оритет Комитет по обретений и ри Совете МСССР рыти строе 0,11.1969. БюллетеньОпубли конЧК 6 9 125 53 629 125 ,63:621.398,002.54 (088.8) ата опубликования описания 8.Л 1.1969 Авторы В. В. Китаев, В, И, Жизневский, А. А. Смирнов, Р. М. Мельниковизобретения Н. И. Саввон, М. А, Обухов и В, В. Вурачек аявител УСТРОЙСТ АВТОМАТИЧЕСКОЙ ОТДАЧИ НАЙТОВОАСАТЕЛЬНОГО ПЛОТИКА чески сперед 1; наУстроиство для автоматическои отдачи найтовов спасательного плотика по основному авт, св. М 108742 содержит гидростат, мембрана которого снабжена запирающим штифтом, Рычаг с осью, снабженной зубом, взаимодействует с запирающим штифтом. Зуб входит ь паз закладного рыма, к которому крепится найтов.Цель изобретения - обеспечить дистанционную и ручную отдачу найтова плотика,Достигается это тем, что запирающий штифт выполнен кинема тически взаимодействующим со штоком поршня, смонтированного внутри силового цилиндра,Последний выполнен с нажимнывт винтом, кинематически взаимодействующим с поршнем силового цилиндра.На фиг, 1 схемати показано описываемое устройство, вид и; на фиг. 2 - разрез по А - А на фиг. фиг. 3 - устройство, вид,сверху; на фиг. 4 - разрез по Б - Б на фиг. 3; на фиг. 5 - разрез по В - В на фиг. 1; на фиг. 6 - разрез по 1 - 1" на фиг, 5,Корпус 1 устройства для автоматической отдачи закладного рыма 2 найтова спасательного плотика (на чертеже не показан) выполнен с гидростатом 3, мембрана 4 которого жестко скреплена с запирающим штифтом 5. Последний снабжен пружиной б, которая, располагаясь внутри гидростата, регулирует поло 2жение штифта а, Внешний конец штифта выходит за пределы гидростата 3 и контактирует со штоком 7, поршень которого может возвратно-поступательно перемещаться внутри сило вого цилиндра 8. Положение поршня и штока7 можно регулировать вручную нажимным винтом 9,Для подачи в силовой цилиндр 8 рабочейжидкости или сжатого газа слжит трубопро вод 10 со штуцером 11. Внешний конец штифта 5 стопорит рычаг 12, который зубом 13, расположенным на оси 14 рычага, входит в паз и закладного рыма 2, удерживающего найтов.Рычаг 12 имеет прорезь б.15 Для автоматическои отдачи найтова плотикагидростат 3 погружается под воду. Давление последней на мембрану 4 возрастает, под дей.ствием чего мсморана прогибается во внутрь полости гндростата и сжимает пружину б, ув.20 лекая за собой штифт 5. При этом рычаг 12освобождается и силой натяжения найтова поворачивается нз 90, Паз а закладного рыма освобождается от взаимодействия с вложенным в него зубом 13 оси 14 рычага 12, а най тов с закладным рымом освобождается открепления.Для дистанционной отдачи найтова спасательного плотика через трубопровод 10 рабочая жидкость или сжатый газ подается,в по лость силового цилиндра 8. Поршень скользитвнутри цилиндра, перемещает штоком 7 штифт 5 внутрь гидростата, в результате чего рычаг 12 благодаря прорези б освобождается от штифта 5, и шток 7 проходит ори повороте рычага через прорезь б, не задевая ее крсщок,Нажтной винт 9 для отдачи найтова плотика используют вручную, Вращением винта поршень со штоком 7 перемещается, штифт 5 утапливается в гидростат, и освобождается рычаг 12. Последний автоиатически отсоединяет найтов от крепления.Предмет изобретения 1. Устройство для автоматической отдачи найтовов спасательного плотика по авт. св.М 108742, от,гггчаюш,ееся тем, что, с целью обеспечения дистанционной отдачи найтова плотика, запирающий штифт выполнен иине матически взаимодействугощихг со штокомпоршня, смонтированного внутри силового цилиндра. 2. Ус-ройство,по п. 1, от,гичагогг;ееся тем, что, 10 с целью обеспечения отдачи найтова,вручную,силовой цилиндр выполнен с нажимным винтом, кинематически взаимодействующим с поршнем аилового цилиндра.238364в-в Риг.5 Г-Г Уиг.Ю Риг. ФСоставитель В. Ю, Вернадский Редактор Г. Гуськова Техред А. А. Камышникова Корректор 3. И. ЧванкинаЗаказ 15972 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4Типография, пр. Сапунова, 2
