212867

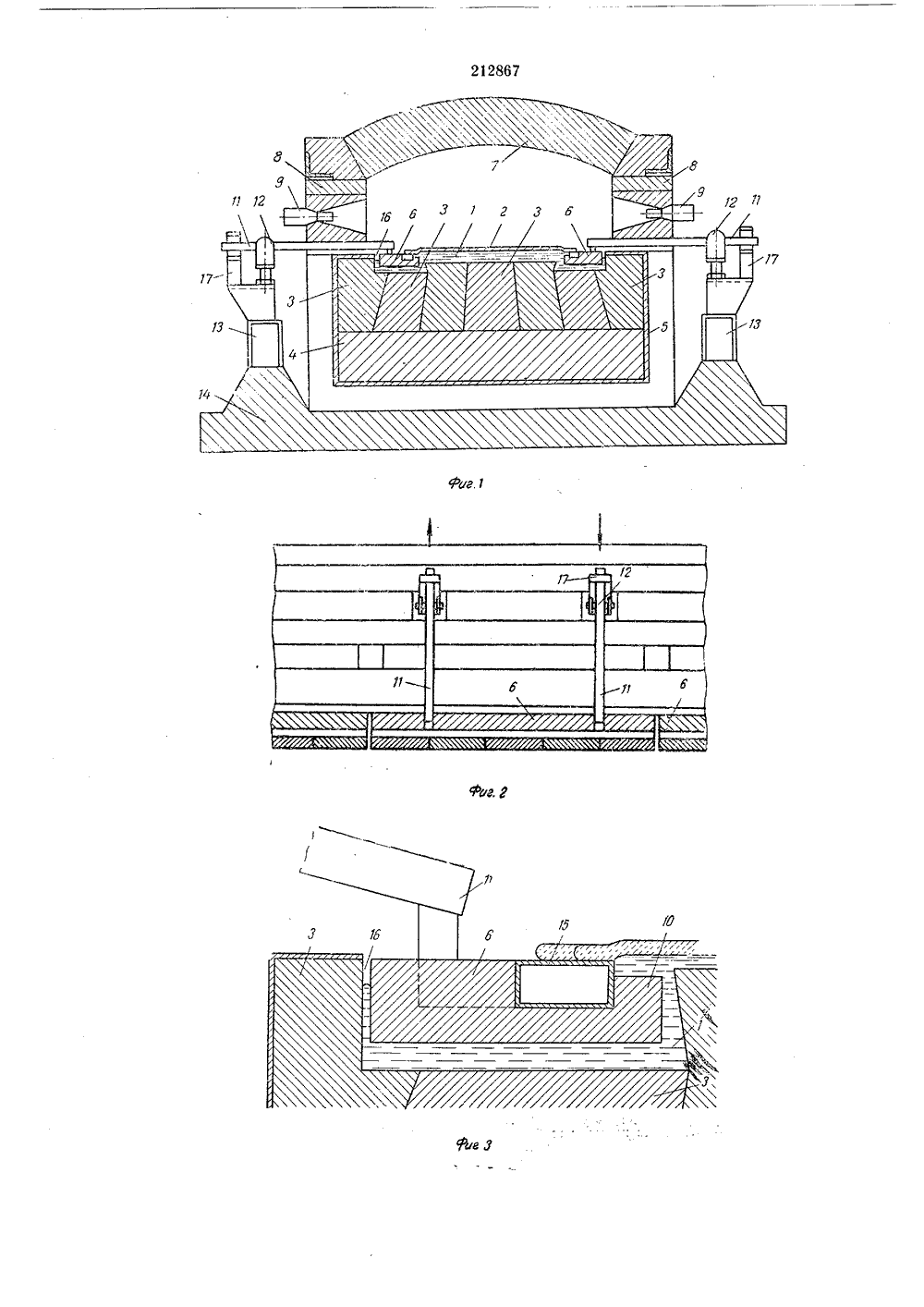

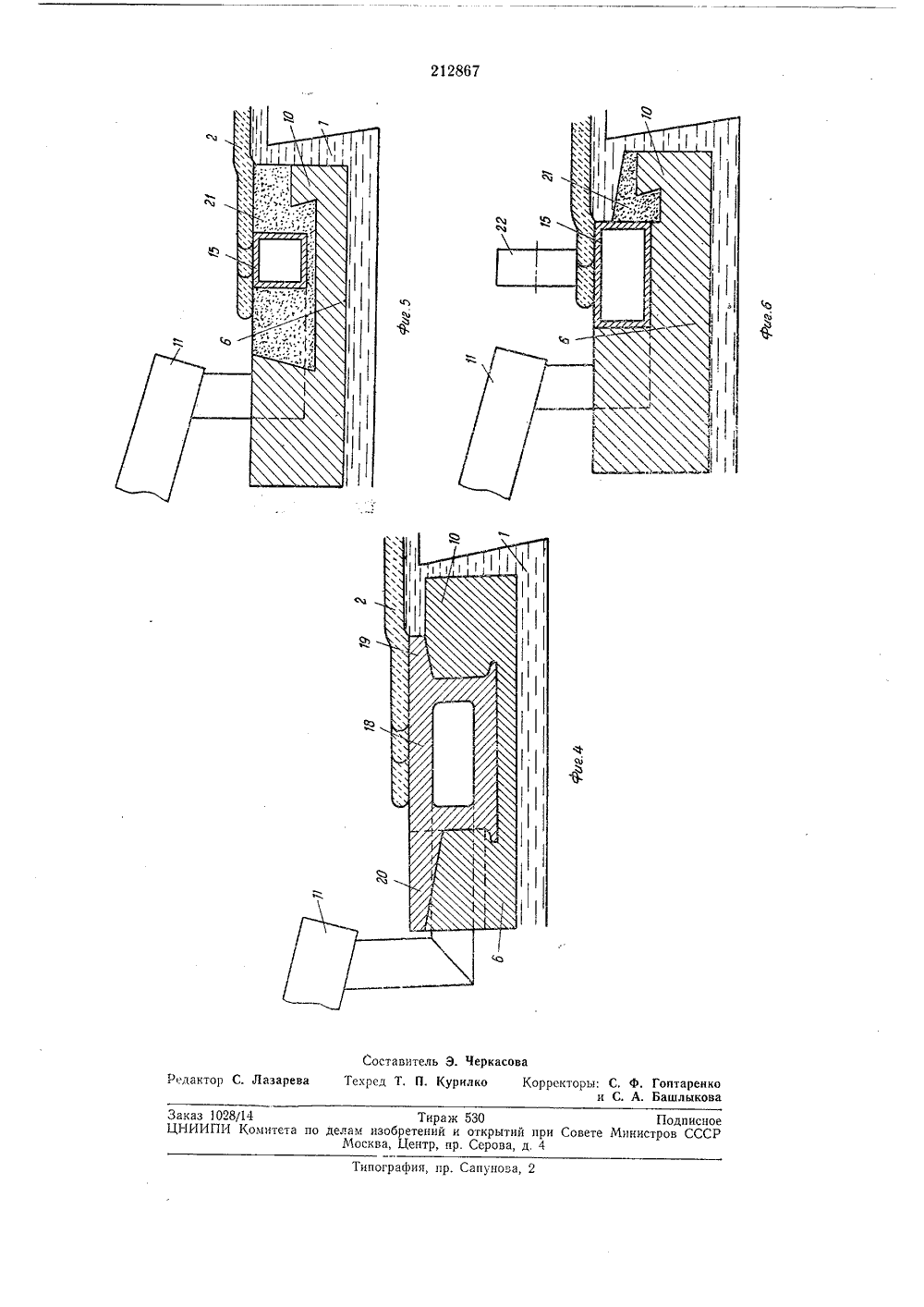

Союз Советснил Социалистичесниз РеслублинКомитет ао делам изобретений и отнрытий ори Совете Министров СССРАвторизобретения Иностранец Стефан Дюфор де Лаярт(Франция) Иностранная фирма Компани де Сен-Гобенаявитель ВАНН СТАНОВКЕ ДЛЯ ИЗГОТОВЛЕНИЯ ЛИСТОВОГО ПОЛИРОВАННОГО СТЕКЛА Известны ванны к установкам для изготовления листового полированного стекла на поверхности расплавленного металла, Причем в процессе изготовления кромки ленты стекла размещены на твердой опоре.Однако при движении ленты стекла ее кромки притормаживаются. Поэтому центр ленты движется быстрее, чем ее края, что вызывает деформацию ленты и отрицательно сказывается на качестве стекла.С целью повышения качества стекла, в предлагаемой установке твердая опора образована рядом установленных у боковых стен ванны торец к торцу бортовых элементов, каждый из которых снабжен системой регулирования и охлаждения и состоит из корпуса с вкладышем из теплоизоляционного материала, на который оперта лента своими кромками, и держателя, в полости которого циркулирует охлаждающий агент.На фиг, 1 изображена предлагаемая установка для изготовления листового стекла, поперечный, разрез; на фиг. 2 - то же, частичный вид в плане; на фиг. 3, 4, 5 и 6 - варианты выполнения бортовых элементов,Ванна, в которой находится расплавленный металл 1 с лентой 2 стекла на его поверхности, образована жаростойкими блоками 3, размещенными на поде 4. Причем все это заклю 2чено в герметичный металлический кожух 5, который устраняет опасность утечек расплавленного металла, даже если он проникнет в щели между блоками, Блоки имеют расши ренную книзу форму, что не позволяет им приподниматься под давлением просачивающегося металла, У боковых стен ванны торец к торцу установлены бортовые элементы б. Узел нагревается в печи со сводом 7 и вертикальны ми стенками 8, в которых установлены горелки 9. Чтобы получить тепловой режим, благоприятствующий кондиционированию стекла, горелки можно регулировать каждую в отдельности или группами.15 Корпус бортового элемента находится в контакте с расплавленным металлом. Вкладыш 10 корпуса выполнен из теплоизоляционного материала, например из огнеупорного цемента.Бортовые элементы погружены в расплав ленный металл и удерживаются на,нужномуровне держателями 11, которые шарнирно закреплены в точках 12. Опоры 13 держателей смонтированы на станине 14 установки.В полости держателей циркулирует вода.25 Она поступает в охлаждаемую часть бортового элемента, образованную металлической трубой 15, например, прямоугольного сечения.Вследствие узости свободного пространства1 б между боковыми стенками ванны и бортовыми элементами уровень мениска, образуемого металлом в этом пространстве, ниже уровня мениска расплавленного металла, находящегося между двумя рядами бортовых элементов, Держатели 11 с помощью винтов 17 регулируют положение элементов б относительно поверхности расплавленного металла таким образом, что металл, содержащийся в ванне, образует мениск несколько выше верхней части элемента б. Следовательно, та часть стеклянной ленты 2, которая поддерживается металлом, находится выше ее кромок, контактирующих с металлической трубой 15, Эта труба соприкасается с расплавленным металлом ванны, лишь небольшой частью своей поверхности, так что теплопередача между металлом и трубой невысока. Между стеклом и трубой теплопередача выше.Таким образом, края ленты, опирающиеся на бортовые элементы, интенсивно охлаждаются. В месте контакта охлаждаемых зон ленты стекла с элементами 6 образуется слой затвердевшего стекла. Лента приводится в движение с помощью элементов, расположенных за пределами ванны, причем они захватывают ленту стекла после того, как она проходит ванну с расплавленным металлом. Элементы действуют разномерно на края ленты, поэтому вся лента движется с одинаковой скоростью. Слой затвердевшего стекла, находящийся в контакте с охлаждаемыми краями ванны, приводит в движение весь край стекла со скоростью движения остальной части ленты, поэтому деформация стекла исключена,Во вкладыше 10 бортового элемента б может быть размещен чугунный элемент 18. Верхняя его поверхность имеет лопасти 19 и 20. Лопасть 19, находящаяся в контакте с расплавленным металлом, уменьшает теплообмен. Лопасть 20 позволяет разложить ленту стекла на большей ширине.Бортовой элемент может быть также выполнен с графитовой частью 21, размещенной во вкладыше. Графит, расположенный по обе стороны трубы 1 б, дает возможность более широко разложить стеклянную ленту и еще больше локализует наиболее холодную зону.Часть графита, контактирующая с расплавленным металлом, может иметь температуру более высокую, чемнапример, чугунный элемент. Но опасность прилипания стекла исключена, так как для этого нужна еще более высокая температура.Другой вариант выполнения бортового эле мента с трафитовой частью представлен нафиг. б. Здесь во вкладыш включена графитовая часть, находящаяся в контакте с жидким металлом, При таком варианте в случае неожиданного снижения уровня расплавленного 15 металла в ванне стеклянная лента не можетсоприкоснуться с бортовым элементом б, что могло бы привести к прилипанию стекла к огнеупору.На фиг. 6 показан также один из,роликов 22 20 с горизонтальной осью. Ролики могут бытьразмещены в нескольких местах, чтобы способствовать перемещению стеклянной ленты, Некоторые из них могут быть с приводом от двигателя, Их горизонтальная ось может быть 25 перпендикулярной направлению движениястеклянной ленты или наклонной относительно этого направления, если нужно получить эффект расширения ленты.ЗО Предмет изобретения Ванина к установке для изготовления листового полированного стекла на поверхности расплавленного металла, в процессе которого 35 кромки ленты стекла размещены на твердойопоре, отличающаяся тем, что, с целью повышения качества стекла, твердая опора образована рядом установленных у боковых стен ванны, торец к торцу бортовых элементов, 40 каждый из которых снабжен системой регулирования и охлаждения и состоит из корпуса с вкладышем из теплоизоляционного материала, на который оперта лента своими кромками, и держателя, в полости которого цир кулирует охлаждающий агент.Редактор С. Лаз гпунова,ипография, п аказ 1028/14 Тираж 530 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4
