Опора для длинных валов и винтов металлорежущих станков

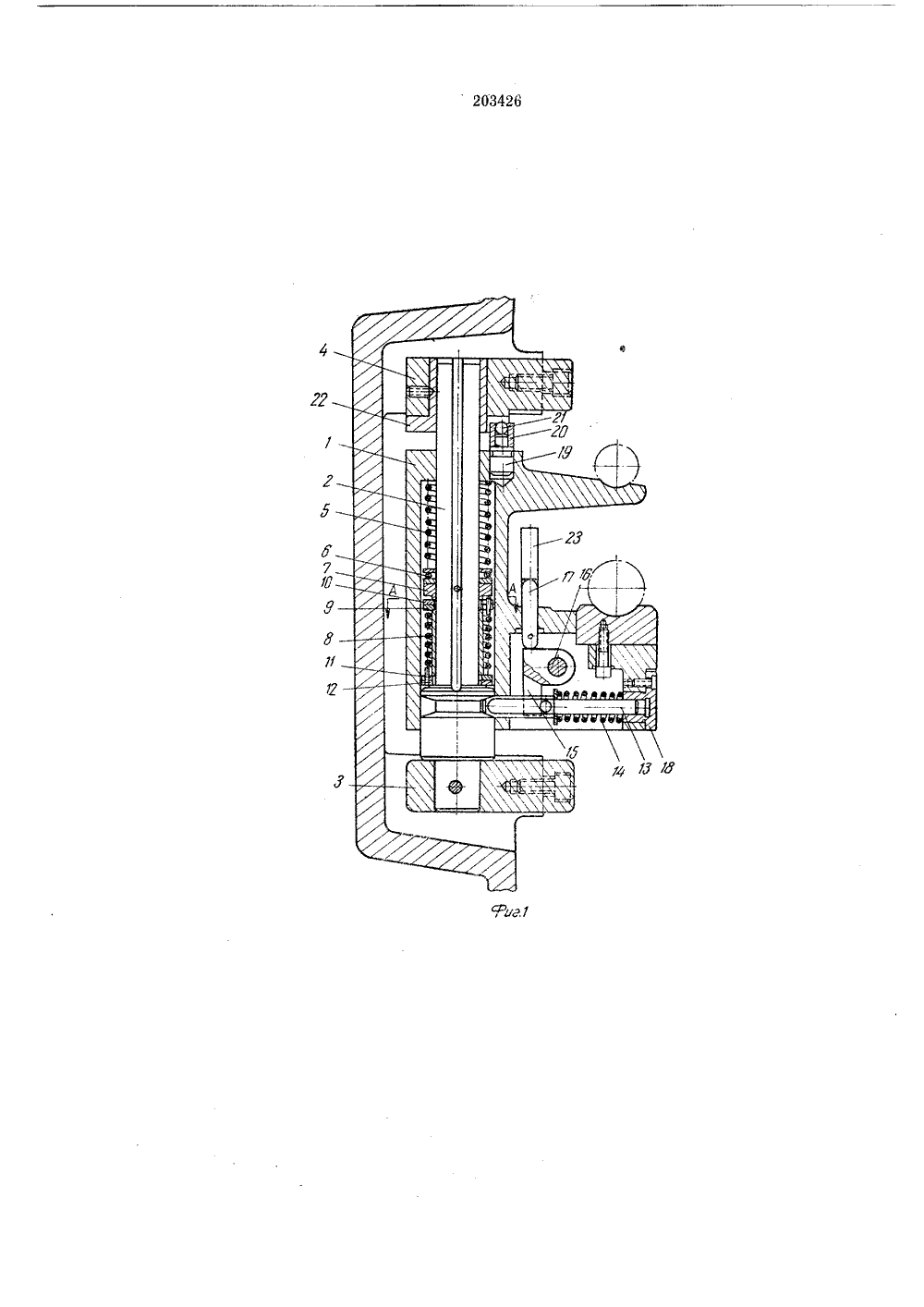

Сооз Советских Социалистических РеспубликЗависимое от авт. свидетельства М явлено 23 Х.1966 ( 107872325-8 49 а, 32 соединением заявк К В 23 Ь ПриоритетОпубликовано 28.Х.1967. Бюллетень .4 20Дата опубликования описания 25.Х 11.1967 Комитет по делан изобретений и открытий при Совете тттинистров СССР. Л. Мусорин Специальное конструкторское бюро при Рязанском станкозаводе аявител ОПОРА ДЛЯ ДЛИННЫХ ВАЛОВ И В МЕТАЛЛО Р ЕЖУ 1 ЦИ Х СТАН КО НТОВ 2 На фиг. 1 пока лов и винтов мет резе в момент и на фиг. 2 - дано казывающее диск цевыми пазами; подхода к толкате Опора с седлаора для дли иых ваущих станков в разопира к толкателю; по А-Л на фиг. 1, поаничительными коль - копир в момент зана оп аллореж сдхода сечсние и с огр на фиг.лю,поддержки валов, 3:и д Известны опоры для длинных валов и вин. тов металл орежущих станков, содержащие седла для поддержки залов или винтов, убирающиеся под действием копира, перемещающегося при взаимодействии с фартукоз станка, и возвращаемые в исходОе поло:,ение пружиной, и механизм фиксации, Ось вращения корпуса с седлами параллельна осям поддерживаемых валов.Такие убирающиеся опоры обладают малой жесткостью, Глуоокие ниши для них Ослао ляют ссчс 1 ие ста;1:1 ы ста:1 ка.Настоящее предложение отличается от изВЕСттНОй КОНСТРУКЦИИ ОПОР 1 ЭТОГО тИПа тЕМ, ЧтО корпус опоры несущий седла, установлен поьоротно на оси, перпендикулярной осям поддерживаемых валов.Благодаря таков конструктвтОву выполненио предложенная опора обладает большей кесткостыо и ниша д,1 1 се м 1:имальО Ослабляет сечение станины станка. представляет собой поворачивающуюся ивертикально Оси койстр кцию, з которую входят: устройство для опоры ходовых валов ивинтов, устройство поворота и поджатия корпуса опоры, устройства фиксации в вертикальном направлении и фиксатор для стопоренияопоры в рабочем положении,Устройство для опоры ходовых валов и винтов состоит: из корпуса 1, сидящего на оси 2,О прикрепленной кронштейнами 8 и 4 и станине,Устройства поворота и поджатия опорывклю ают в себя смонтированные на оси 2 вцилиндрической расточке корпуса 1 детали:пружину сжатия 5, служащую для поджатия корпуса вверх, упорного подшипника 6,уменьшающего трение торца пружииы пр 1 повороте корпуса, установочного кольца 7, поддеркивающего подшипник 6. Для поворотакорпуса в исходное положение, служит пружиО на скручизання 8, отогнутые концы которойвходят: верхнЙг ограничительные пазы дисков 9 и 10, нижний - в ограничительные пазыдисков 11 и 12.Для фиксации корпуса,в вертикальном на.правлении предусмотрено устройство, котороемонтируется в корпусе и состоит: из фиксатора 18, поджатого пружиной И, рычага 15, сидящего на оси 16, толкателя 17 и фланца 18,являющегося упором для фиксатора. Фикса 0 тор для стопореня опоры в рабочем положении выполнен в виде штыря 19 с колпачком 20, в который входит шарик 21, уменьшающий трение фиксатора о плоскость втулки 22 прн работе.При движении фартука станка вправо или влево, прикрапленныи к нему копир 23 (см. фиг. 3) своим наклонным участком А давит на толкатель 17 (см. фиг. 1).Толкатель 17, опускаясь, поворачивает рычаг 15, сжимает пружину 14 и отводит фиксатор 13 до упора во фланец 18, освобождая корпус от фиксации в вертикальном направлении.После того как под действием толкателя 17, фиксатор 13 упрется во фланец 18, дальнейшее перемещение толкатсля 17 происходит совместно с корпусом 1. Это движение осуществляется при дальнейшем движении фартука и копира 23, пажимающего плоскостью А на толкатель 17. При опускании корпуса 1 сжимается пружина 5. Наклонная, плоскость А копира обеспечивает опускание корпуса на величину, достаточную для выхода колпачка 20 с шариком 21 из паза втулки 22 и поворота корпуса с седлами относительно поддеркиваемых валов и винтов.После того как обеспечена возможность поворота корпуса, копир 23 плоскостью Б отво. дит опору в сторону движения фартука, скручивая предварительно напряженную пружину 8 за ее верхний или н отогнутые концы, с помощью дисков 10 и 12. Для более яс ного представления о работе пружины дано сечение А-А (см. фиг. 2).Диски 10 и 12 своими наружнымп выступами стопорятся в продольных пазах корпуса 1 и поворачиваются вместе с ним. В свою очередь, диски 9 и 11 своими внутренними выступами, стопорятся в продольных пазах пе. подвижной оси 2. При положении корпуса 1 в рабочем состоянии паз диска 10 совмещен с ограничительным пазом расположенного с ним диска 9, а паз диска 12 совмещен с ограничительным пазом расположенпсго с ним диска 11,В пазы дисков 9 и 10 входит верхний отогнутый конец, а в пазы дисков 11 и 12 входит нижний отогнутый конец пружины скручивания 8, Причем диск 9 своим пазом удерживает верхний конец, а диск 11 своим пазом удерживает нижний отогнутый конец прсдварительнонапряженной пружины 8, не давая ей раскручиваться и являясь ее ограничителями. Но пазы дисков 9 и 10 расположены так,фчто паз диска 9 нс препятствует перемещению в нем верхнего конца пружины,при скручивании ее за ее верхний конец диском 10 при движении его влеьо. Л при движении диска 11 вправо, застопоренный диском 9 верхний конец пружины все время находится в пазу диска 10 и не препятствует его повороту.Пазы дисков 11 и 12 расположены подобным образом (как 9 и 10), но уже скручиваетсл пружина 8 за ее люкний конец диском 12, поворачивающимся вправо. При этом паз диска 11 не препятствует перемещению нижнего конца пружины. А при движении диска 12 влево он работает вхолостую, т. е. застопорен ный диском 11 нижний конец пружины всегремя находится в пазу, диска 12 и не препятствует его повороту.При повороте с помощью копира 23 корпуса 1 влезо верхний конец пружины, отводится пазом диска 10, поворачивающимся вместе с корпусом 1, и беспрепятственно перемещается в пазу диска 9. Нижний конец пружины 8 в это время удерживается пазом диска 11, неподвижным с осью 2.После освобождения корпуса 1 от копира23, скрученный верхний конец пружины, действуя через диск 10 отводит корпус 1 в исходное положение, снова перемещаясь в пазу диска 9 до упора.При повороте с помощью копира 23 корпуса 1 вправо аналогично работает нижняя пара дисков 11 и 12. После прохода фартука с копиром 23 и возьращения корпуса 1 с помощью пружины скручивания 8 в исходное положение фиксатор 20 попадает в паз втул.ки 22 до момента западания фиксатора И под действием пружины 14 в кольцевую выточку оси 2. Опора займет рабочее положе.ние для надежного поддерживания валов и 40 винтов.П р едмет из о бр стерн ияОпора для длинных валов и винтов металлорежущих станков, содержащая корпус с 45 седлами для поддержки валов или винтов,убирающийся под действием копира, перемещающегося при взаимодействии с фартуком станка и возврагцаемый в исходное положение пружиной, и механизм фиксации, отличао иаяся тем, что, с целью повышения жесткости опоры и минимального ослабления сече пия станины станка, корпус опоры, несущий седла, установлен позоротно на оси, перпендикулярной осям поддерживаемых валов.едактор Каримова Заказ 3865/17ЦНИИПИ Комитета и оставитель БеляковаТехред Т. П. Курилко Корректоры; Г, И. Плешакова и Н. И, Быстрова Тираж 535 Подписно елам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4ицография, пр. Сапунова,
