Устройство для соединения и разъединения соединительных узлов труб
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 2002938
Автор: Пруцков
Текст

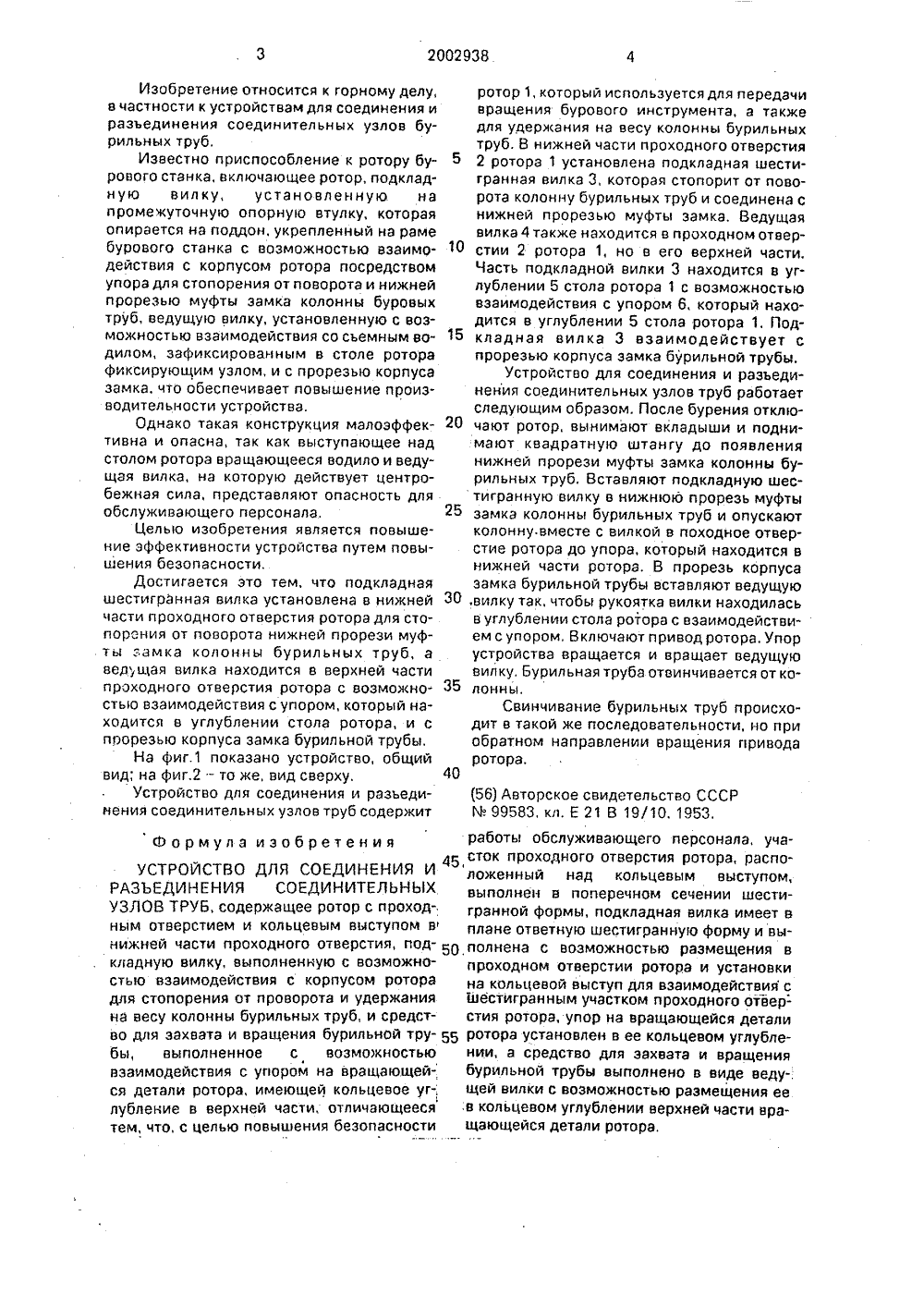

(76) Пруцков Виктор Михайлович(54) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ИРАЗЪЕДИНЕНИЯ СОЕДИНИТЕЛЬНЫХ УЗЛОТРУБ(57) Использование: при бурении скважин. Сущность изобретения: подкладная шестигранная вип М Комитет Российской Федерац по патентам и товарным зна у на в нижнеи части проходного отверстия р для стопорения от поворота нвкней прорези муфты замка колонны бурильных труб. Ведущая вилка находится в верхней части проходного отверстия ротора с возможностью взаимодействия с упором, который находится в углублении стола ротора и с прорезью корпуса замка бурильной трубы. Использование изобретения повышает безопасность работы обслуживающего персонала. 2 ил.2002938 в углублении стола ротора с взаимодействием с упором. Включают привод ротора. Упор устройства вращается и вращает ведущую вилку, Бурильная труба отвинчивается от колонны.Свинчивание бурильных труб происходит в такой же последовательности, но при обратном направлении вращения привода ротора.(56) Авторское свидетельство СССР К. 99583, кл. Е 21 В 19/10, 1953,35 40 Ф о р м у л а и э о б р е т е н и я работы обслуживающего персонала, уча 45 сток проходного отверстия ротора, распоУСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ И ложенный над кольцевым выступом, РАЗЪЕДИНЕНИЯ СОЕДИНИТЕЛНЦ выполнен в поперечном сечении шести- УЗЛОВ ТРУБ, содержащее ротор с проход- гранной формы, подкладная вилка имеет в ным отверстием и кольцевым выступо в плане ответную шестигранную форму и вынижней части проходного отверстия, под полнена с воэможностью размещения в кладную вилку, выполненную с возможно- проходном отверстии ротора и установки стью взаимодействия с корпусом ротора на кольцевой выступ для взаимодействия с Шестигранным участком проходного отвердля стопорения от проворота и удержания на весу колонны бурильных труб, и средст- стия ротора, упор на вращающейся детали во для захвата и вращения бурильной тру ротора установлен в ее кольцевом углублебы, выполненное с возможностью нии, а средство для захвата и вращения взаимодействия с упором на вращающей- бурильной трубы выполнено в виде веду-. ся детали ротора, имеющей кольцевое уг-; щей вилки с возможностью размещения ее лубление в верхней части, отличающееся .в кольцевом углублении верхней части вратем, что, с целью повышения безопасности щающейся детали ротора,Изобретение относится к горному делу, в частности к устройствам для соединения и разъединения соединительных узлов бурильных труб,Известно приспособление к ротору бурового станка, включающее ротор, подкладную вилку, установленную на промежуточную опорную втулку, которая опирается на поддон, укрепленный на раме бурового станка с возможностью взаимодействия с корпусом ротора посредством упора для стопорения от поворота и нижней прорезью муфты замка колонны буровых труб, ведущую вилку, установленную с возможностью взаимодействия со сьемным водилам, зафиксированным в столе ротора фиксирующим узлом, и с прорезью корпуса замка, что обеспечивает повышение производительности устройства,Однако такая конструкция малоэффективна и опасна, так как выступающее над столом ротора вращающееся водило и ведущая вилка, на которую действует центробежная сила, представляют опасность для обслуживающего персонала.Целью изобретения является повышение эффективности устройства путем повышения безопасности,Достигается зто тем, что подкладная шестигранная вилка установлена в нижней части проходного отверстия ротора для стопорения от поворота нижней прорези муфты замка колонны бурильных труб, а вед;щая вилка находится в верхней части проходного отверстия ротора с возможностью взаимодействия с упором, который находится в углублении стола ротора, и с прорезью корпуса замка бурильной трубы.На фиг.1 показано устройство, общий вид; на фиг.2 - та же, вид сверху,Устройство для соединения и разъединения соединительных узлов труб содержит ротор 1, который используется для передачи вращения бурового инструмента, а также для удержания на весу колонны бурильных труб, В нижней части проходного отверстия 5 2 ротора 1 установлена подкладная шестигранная вилка 3, которая стопорит от поворота колонну бурильных труб и соединена с нижней прорезью муфты замка, Ведущая вилка 4 также находится в проходном отвер стии 2 ротора 1, но в его верхней части.Часть подкладной вилки 3 находится в углублении 5 стола ротора 1 с воэможностью взаимодействия с упором 6, который находится в углублении 5 стола ротора 1. Под кладная вилка 3 взаимодействует спрорезью корпуса замка бурильной трубы.Устройство для соединения и разъединения соединительных узлов труб работает следующим образом. После бурения отклю чают ротор, вынимают вкладыши и поднимают квадратную штангу до появления нижней прорези муфты замка колонны бурильных труб, Вставляют подкладную шестигранную вилку в нижнюю прорезь муфты 25 замка колонны бурильных труб и опускаютколонну. вместе с вилкой в походное отверстие ротора до упора, который находится в нижней части ротора. В прорезь корпуса замка бурильной трубы вставляют ведущую 30,вилку так, чтобы рукоятка вилки находилась2002938 Составитель В.ПруцкоТехред М,Моргентал Корректо актор аказ 322 агарина, 101 инат "Патент", г. Уж Производственно-изда гельскТираж Подписное НПО "Поиск" Роспатента113035, Москва, Ж, Раушская наб 4/5
СмотретьЗаявка
04886235, 29.11.1990
Пруцков Виктор Михайлович
МПК / Метки
МПК: E21B 19/16
Метки: разъединения, соединения, соединительных, труб, узлов
Опубликовано: 15.11.1993
