188867

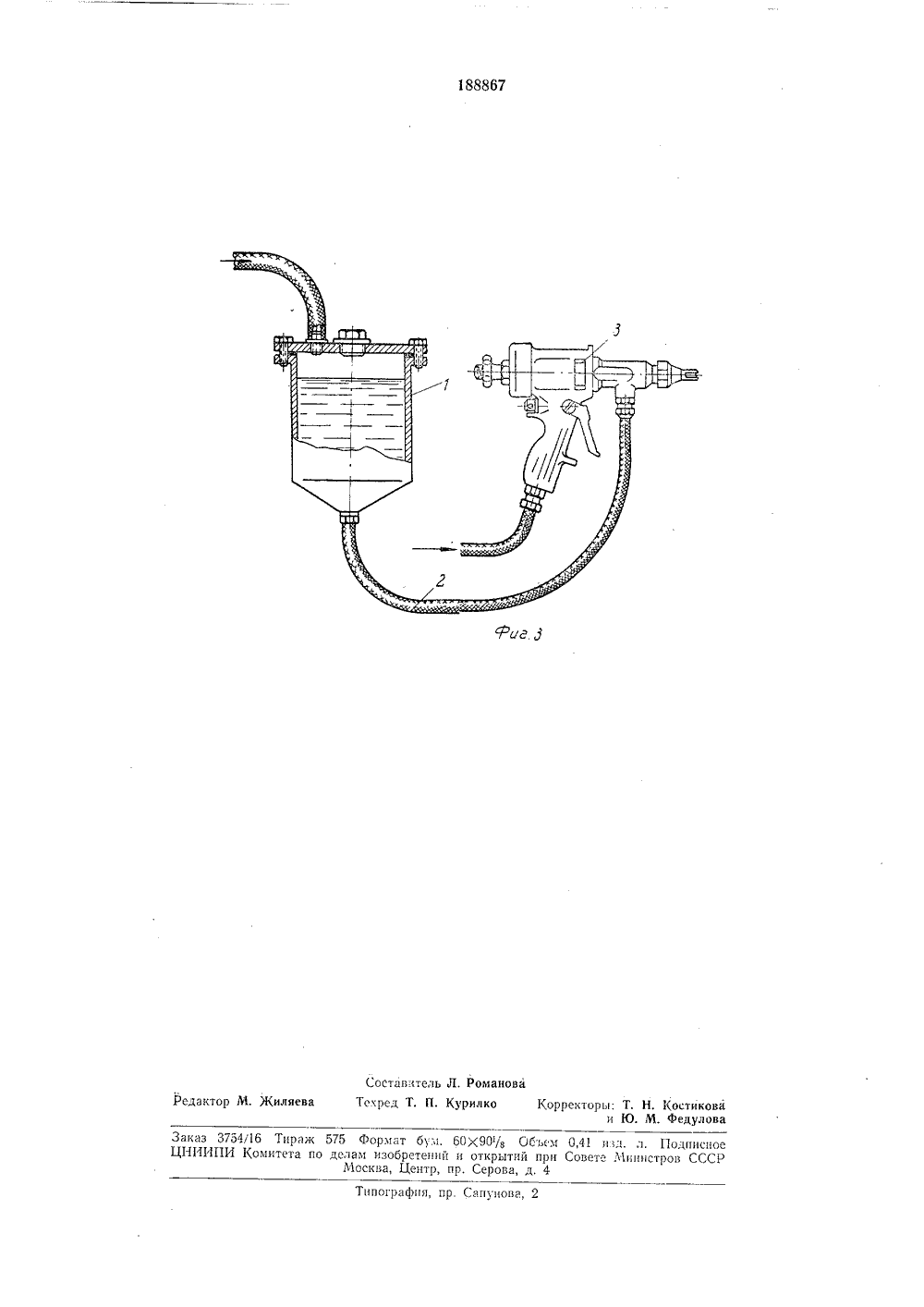

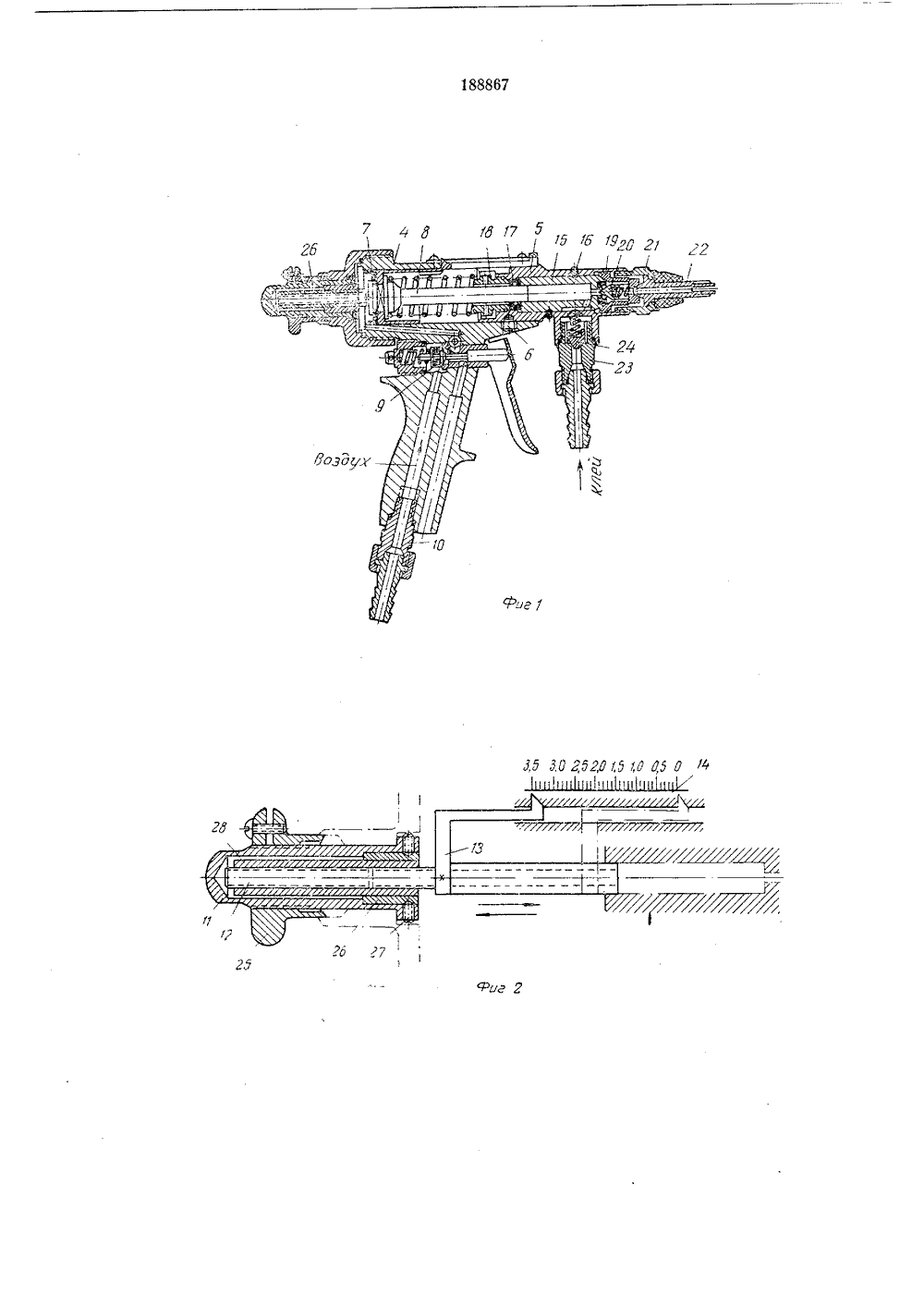

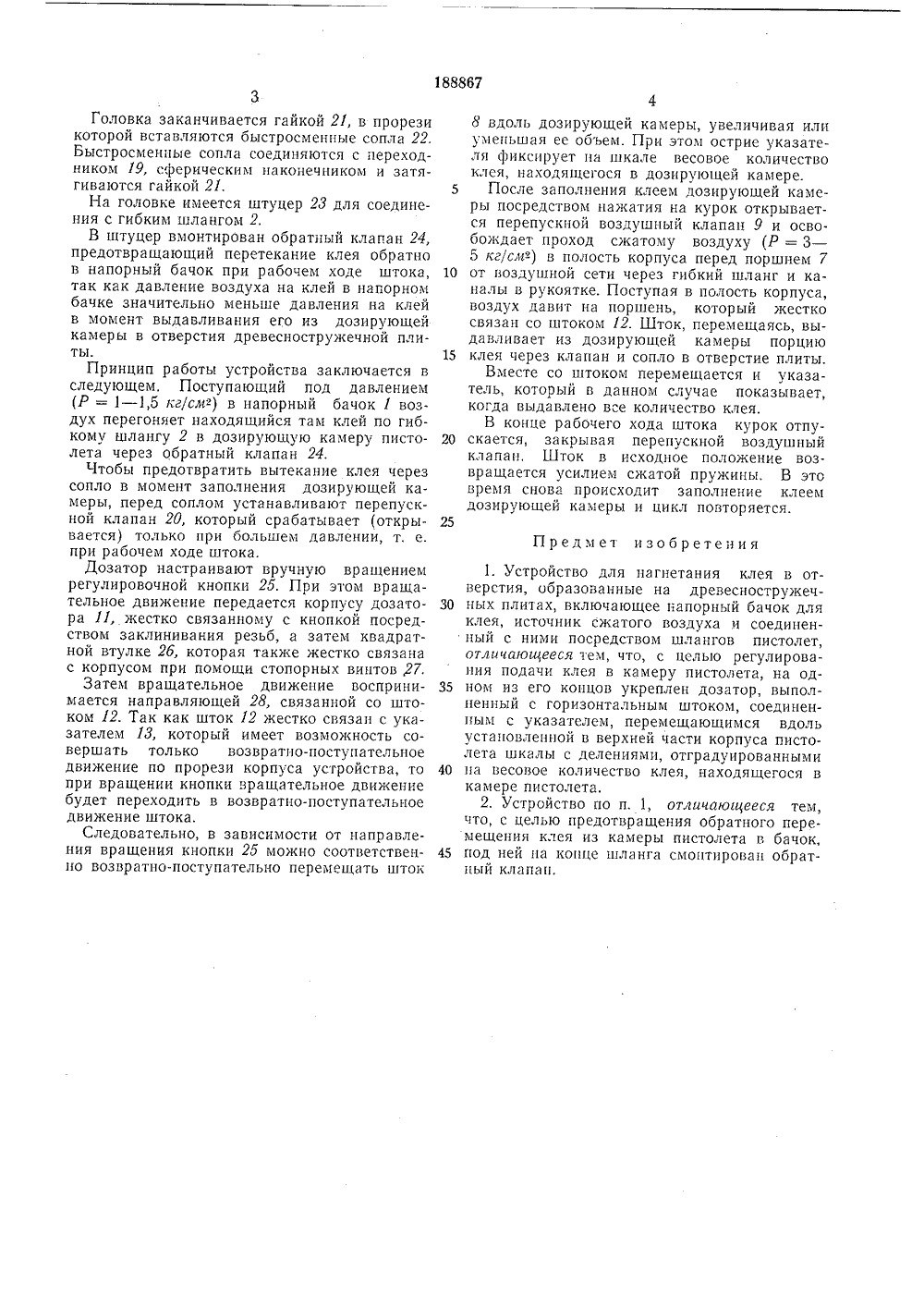

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваКл, 75 с, 22/01 Заявлено 09, Х.1965 ( 1027333/29-14) с присоединением заявкиПриоритетОпубликовано 01.Х.1966, Бюллетень22Дата опубликования описания 17.Х 11.1966 Комитет по делам изобретений и открытий при Совете Министров СССРМПК В 440 Авторызобретения иков, Р. А. Лабутин, Р, В. Круглова,Е, И. Харькова, В. М. Кисин и А. И. ф следовательский институт технологии покрытийов и Заявитель окрасочнь аучно АНИЯ КЛЕЯ В ОТВЕРСТИ н СТРОЙСТВ корпуса помещен поршень 7, жестко соединенный со штоком 8.В верхнюю часть рукоятки корпуса вмонтирован перепускной клапан 9 для воздуха, которым управляют с помощью курка. В рукоятке корпуса имеются два канала для подачи и выпуска воздуха, Канал для подачи воздуха заканчивается штуцером 10 для соединения с гибким шлангом от воздушной системы.На одном из концов пистолета укреплен дозатор 11, выполненный с горизонтальным штоком 12, соединенным с указателем 18.В верхней части корпуса пистолета установлена шкала 14 с делениями, отградуированными на весовое количество клея, находящегося в камере пистолета, Вдоль этой шкал перемещается указатель 18. т недостаток з его концов 10с горизонуказателем,Указатель перемещается вдоль установленной в верхней части корпуса пистолета шка- т лы с делениями, отградуированными на весовое количество клея, находящегося в камере пистолета. Кроме того, чтобы предотвратить обратное перемещение клея из камеры пистолета в бачок, под ней на конце шланга смон тирован обратный клапан.На фиг, 1 изображено предлагаемое устрой. ство в продольном разрезе; на фиг. 2 - его . дозатор с указателем и шкалой; на фиг, 3 - схема работы устройства.Устройсттзо включает напорный бачо Для клея, с которым соединен посредст шлангов 2 пистолет 8.Пистолет имеет корпус 4, соединенный с го. ловкой б посредством винтов б. В отверстии 3 ы В головку пистолета вмонтирована фтора. пластовая втулка 15, по центральному отвер стию которой перемещается шток 8. Втулка в головке фиксируется винтами 1 б. Шток уп лотняется уплотнительным оцм 17 кото рое затягивается поджимной гайкой 18 че рез окна в корпусе,Вставленная в головку втулка подкимаетст 1 переходником 19, в который тзптонтирован пе. репускной клапан 20 для предотвращения вытекания клея из дозирующей камерь 1 пи. столета через сопло во время ее заполнения. 25 к 1 вом Изобретение относится к у стройствам для нагнетания клея в отверстия, образованные на древесностружечных плитах, а именно к устройствам, включающим напорный бачок для клея, источник сжатого воздуха и соединенный с ними посредством шлангов пистолет.Эти устройства не позволяют регулировать подачу клея в камеру пистолета,В предлагаемом устройстве этоустрапеz, Для этого а одном иукреплен дозатор, выполненныйтальпым штоком, соединенным с УД К 667.661,9:667.653.5 10 15 20 25 30 35 40 45 Головка заканчивается гайкой 21, в прорези которой вставляются быстросменпые сопла 22, Быстросменные сопла соединяются с переходником 19, сферическим наконечником и затягиваются гайкой 21.На головке имеется штуцер 23 для соединения с гибким шлангом 2.В штуцер вмонтирован обратный клапан 24, предотвращающий перетекание клея обратно в напорный бачок при рабочем ходе штока, так как давление воздуха на клей в напорном бачке значительно меньше давления на клей в момент выдавливания его из дозирующей камеры в отверстия древесностружечной плиты,Принцип работы устройства заключается в следующем. Поступающий под давлением (Р = 1 - 1,5 кг/см 2) в напорный бачок 1 воздух перегоняет находящийся там клей по гибкому шлангу 2 в дозирующую камеру пистолета через обратный клапан 24.Чтобы предотвратить вытекание клея через сопло в момент заполнения дозирующей камеры, перед соплом устанавливают перепускной клапан 20, который срабатывает (открывается) только при большем давлении, т. е. при рабочем ходе штока.Дозатор настраивают вручную вращением регулировочной кнопки 25. При этом вращательное движение передается корпусу дозатора 11, жестко связанному с кнопкой посредством заклинивания резьб, а затем квадратной втулке 2 б, которая также жестко связана с корпусом при помощи стопорных винтов /7.Затем вращательное движение воспринимается направляющей 28, связанной со штоком 12. Так как шток 12 жестко связан с указателем 13, который имеет возможность совершать только возвратно-поступательное движение по прорези корпуса устройства, то при вращении кнопки вращательное движение будет переходить в возвратно-поступательное движение штока.Следовательно, в зависимости от направления вращения кнопки 25 можно соответственно возвратно-поступательно перемещать шток 8 вдоль дозирующей камеры, увеличивая или уменьшая ее обьем. При этом острие указателя фиксирует на шкале весовое количество клея, находящегося в дозирующей камере.После заполнения клеем дозирующей камеры посредством нажатия на курок открывается перепускпой воздушный клапан 9 и освобождает проход сжатому воздуху (Р = 3 - 5 кг/см-) в полость корпуса перед поршнем 7 от воздушной сети через гибкий шланг и каналы в рукоятке. Поступая в полость корпуса, воздух давит на поршень, который жестко связан со штоком 12. Шток, перемещаясь, выдавливает из дозирующей камеры порцию клея через клапан и сопло в отверстие плиты.Вместе со штоком перемещается и указатель, который в данном случае показывает, когда выдавлено все количество клея.В конце рабочего хода штока курок отпускается, закрывая перепускной воздушный клапан, Шток в исходное положение возвращается усилием сжатой пружины. В это время снова происходит заполнение клеем дозирующей камеры и цикл повторяется. Предмет изобретения 1. Устройство для нагнетания клея в отверстия, образованные на древесностружечных плитах, включающее напорный бачок для клея, источник сжатого воздуха и соединенный с ними посредством шлангов пистолет,отличающееся тем, что, с целью регулирования подачи клея в камеру пистолета, на одном из его концов укреплен дозатор, выпол- и ненныи с горизонтальным штоком, соединенпым с указателем, перемещающимся вдоль установленной в верхней части корпуса пистолета шкалы с делениями, отградуированными на весовое количество клея, находящегося в камере пистолета,2. Устройство по п. 1, отличающееся тем, что, с целью предотвращения обратного перемещения клея из камеры пистолета в бачок, под ней па конце шланга смонтирован обратный клапан,188867 Составитель Л, Романова Редактор М. Жиляева Корректоры: Т. Н. Костиковаи Ю. М. Федулова Тскрсд Т. П. Курилко Типография, пр. Сапунова, 2 Заказ 375416 Тираж 575 Формат бум. 60 Х 90/в Объем 0,41 ид. л. ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д, 4
