Приспособление к ткацкому станку с волнообразным зевом для выбирания слабины основных нитей в процессе зевоообразования
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

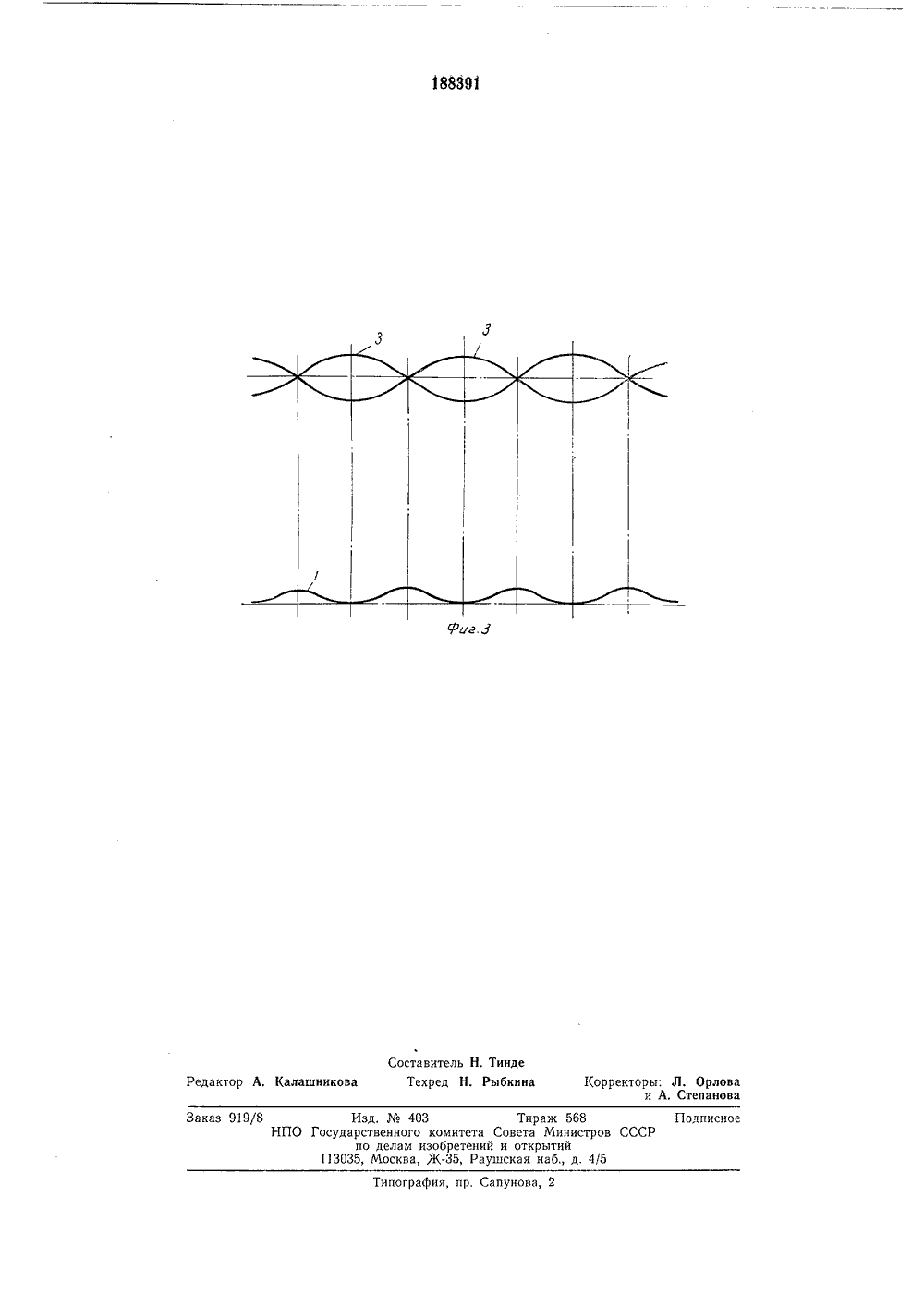

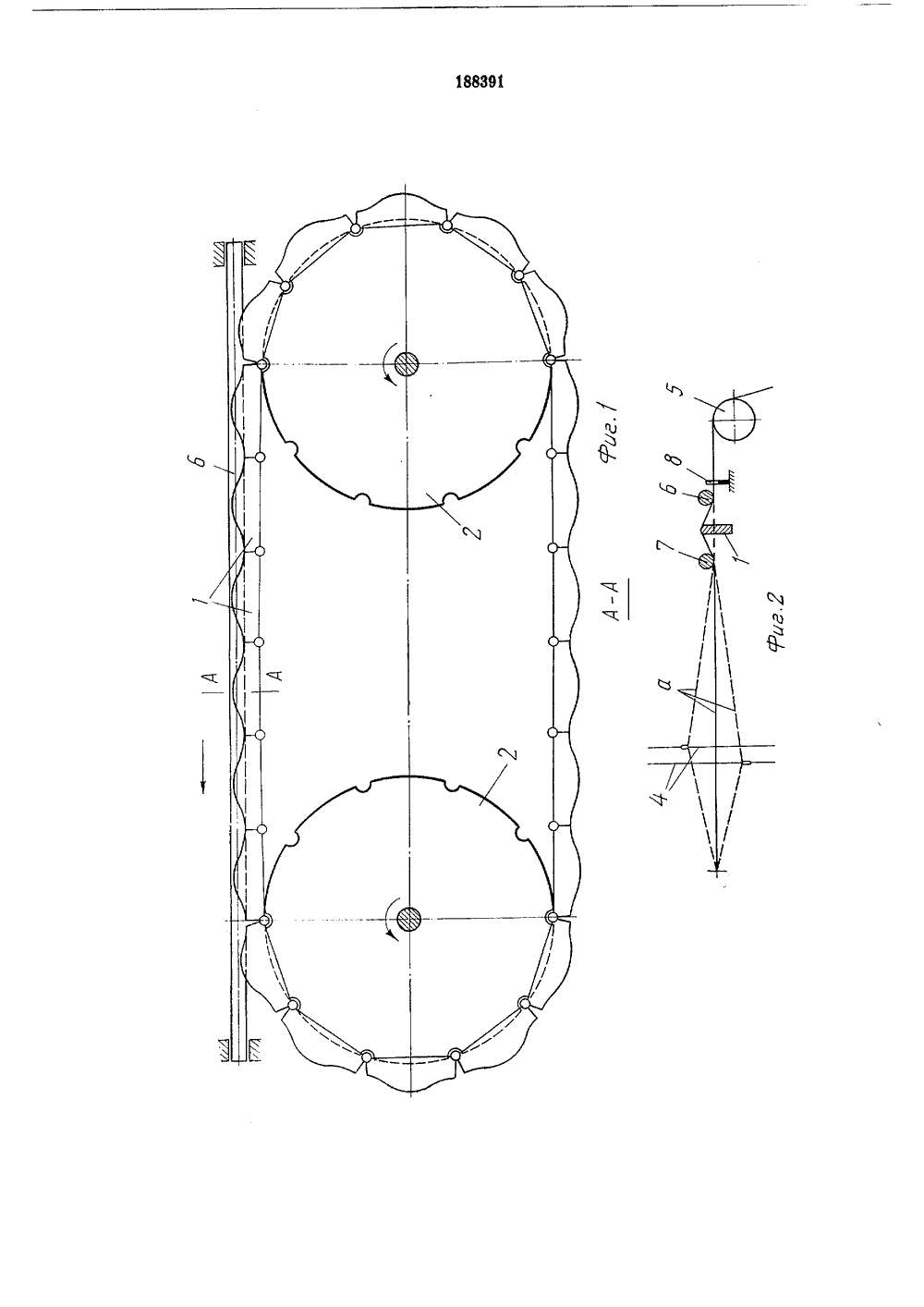

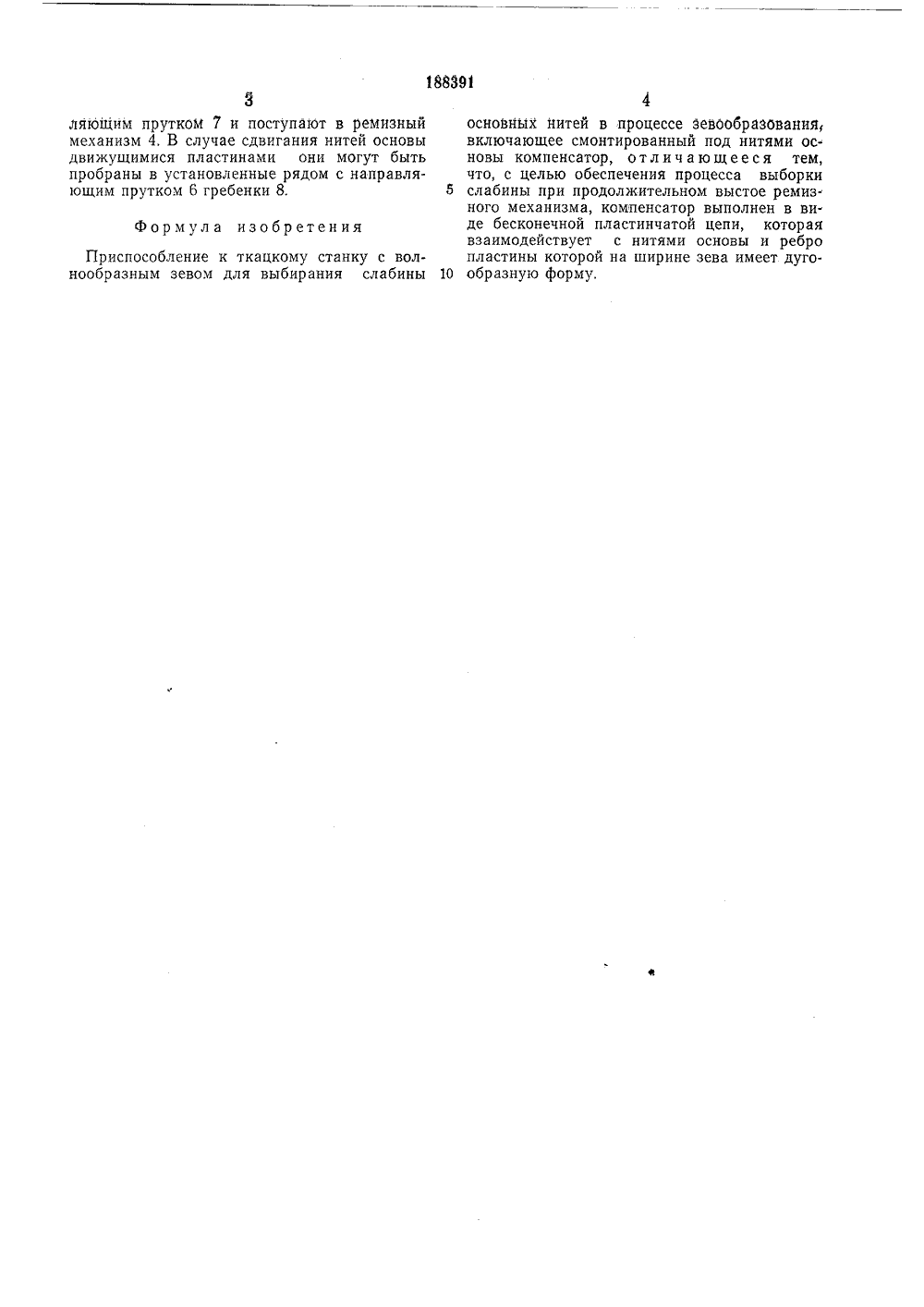

О П И С А Н И Е пн 188391ИЗОБРЕТЕНИЯ Юоаа Советских Социалистических Республик) Дата опубликования описания 21.0 Совета Министров ССпо делам ивобретении открытий 53) УДК 677.058(54) ПРИСПОСОБЛЕНИЕ К ТКАЦКОМУ СТАНКУВОЛНООБРАЗНЫМ ЗЕВОМ ДЛЯ ВЫБИРАНИЯ СЛАБИНОСНОВНЫХ НИТЕЙ В ПРОЦЕССЕ ЗЕВООБРАЗОВАНИЯ В ткацких станках с непрерывным тканеформированием при одновременном прокладывании и прибивании нескольких уточин образуются волнообразные зевы, в которых нити основы по ширине зева натянуты неравномерно. Это создает неблагоприятные условия для хода технологического процесса образования ткани, так как в серединах зевов нити идут с большим натяжением, а при заступах образуются слабины. Для выбирания слабин, с це лью создания равномерного натяжения основных нитей, применяют приспособления, снабженные компенсатором натяжения ослабленных нитей,Известно приспособление, предназначенное 15 для этой цели, выполненное в виде спирального вала, который в сечами имеет ромбическую форму; выступы его взаимодействуют во время работы с нитями основы. Такой компенсатор обеспечивает точность компенсации 20 при плавном изменении зевов без выстоев.Предложенное приспособление к ткацкому станку с волнообразным зевом для выбирания слабины основных нитей обеспечивает выборку слабины при продолжительном выстое 25 ремизного механизма благодаря тому, что компенсатор его выполнен в виде бесконечной пластинчатой цепи, взаимодействующей с нитями основы. Ребро пластины этой цепи на ширине зева имеет дугообразную форму, 30 2На фиг. 1 изображено приспособление с ком пенсатором, выполненным в виде бесконечной пластинчатой цепи; на фиг. 2 - поперечное сечение приспособления А - А на фиг, 1; на фиг. 3 - положение пластин бесконечной цепи по отношению к волнообразным зевам во время работы.Приспособление расположено на ткацком станке под основой, перпендикулярно ее нитям а. Компенсатор натяжения нитей основы выполнен в виде бесконечной цепи, составленной из профилированных пластин 1, шарнирно соединенных одна с другой, Бесконечная цепь приводится в движение звездочками 2 в одном направлении, синхронно с изменением во время работы волнообразных зевов 3. В момент образования зева, т, е. в момент наибольшего натяжения нитей основы, пластины занимают положение, при котором они не воздействуют на нити основы, а в момент заступов, соответствующих ослаблению основных нитей, пластины своими выступающими ребрами натягивают основные нити, выбирая их слабину. Дугообразный профиль пластин подбирается таким.образом, что они могут взаимодействовать с нитями основы при продолжительном выстое ремизного механизма 4.Во время работы нити основы, идущие от скала 5, проходят под напрявляющим прутком б, над цепью пластин 1, под вторым направляющим прутком У и поступают в ремизный механизм 4. В случае сдвигания нитей основы движущимися пластинами они могут быть пробраны в установленные рядом с направляющим прутком 6 гребенки 8. Формула изобретенияПриспособление к ткацкому станку с волнообразным зевом для выбирания слабины основных нитей в процессе йевбобраз 0 вания, включающее смонтированный под нитями основы компенсатор, о т л и ч а ю щ е е с я тем, что, с целью обеспечения процесса выборки 5 слабины при продолжительном выстое ремизного механизма, компенсатор выполнен в виде бесконечной пластинчатой цепи, которая взаимодействует с нитями основы и ребро пластины которой на ширине зева имеет дуго.10 образную форму,Подписно Заказ 919/8НПО Типография, пр. нова,Изд,403осударственного комитета Спо делам изобретений113035, Москва, Ж, Рауш Тираж 568вета Министров СССоткрытийкая наб., д. 4/5
СмотретьЗаявка
792132, 23.08.1962
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ТЕКСТИЛЬНОГО И ЛЕГКОГО МАШИНОСТРОЕНИЯ
МАКАЧЕВ Н. И, ПАРШИН М. К
МПК / Метки
МПК: D03C 9/06
Метки: волнообразным, выбирания, зевом, зевоообразования, нитей, основных, процессе, слабины, станку, ткацкому
Опубликовано: 15.04.1978
Код ссылки
<a href="https://patents.su/4-188391-prisposoblenie-k-tkackomu-stanku-s-volnoobraznym-zevom-dlya-vybiraniya-slabiny-osnovnykh-nitejj-v-processe-zevooobrazovaniya.html" target="_blank" rel="follow" title="База патентов СССР">Приспособление к ткацкому станку с волнообразным зевом для выбирания слабины основных нитей в процессе зевоообразования</a>
