Гидрогенератор вертикального исполнения

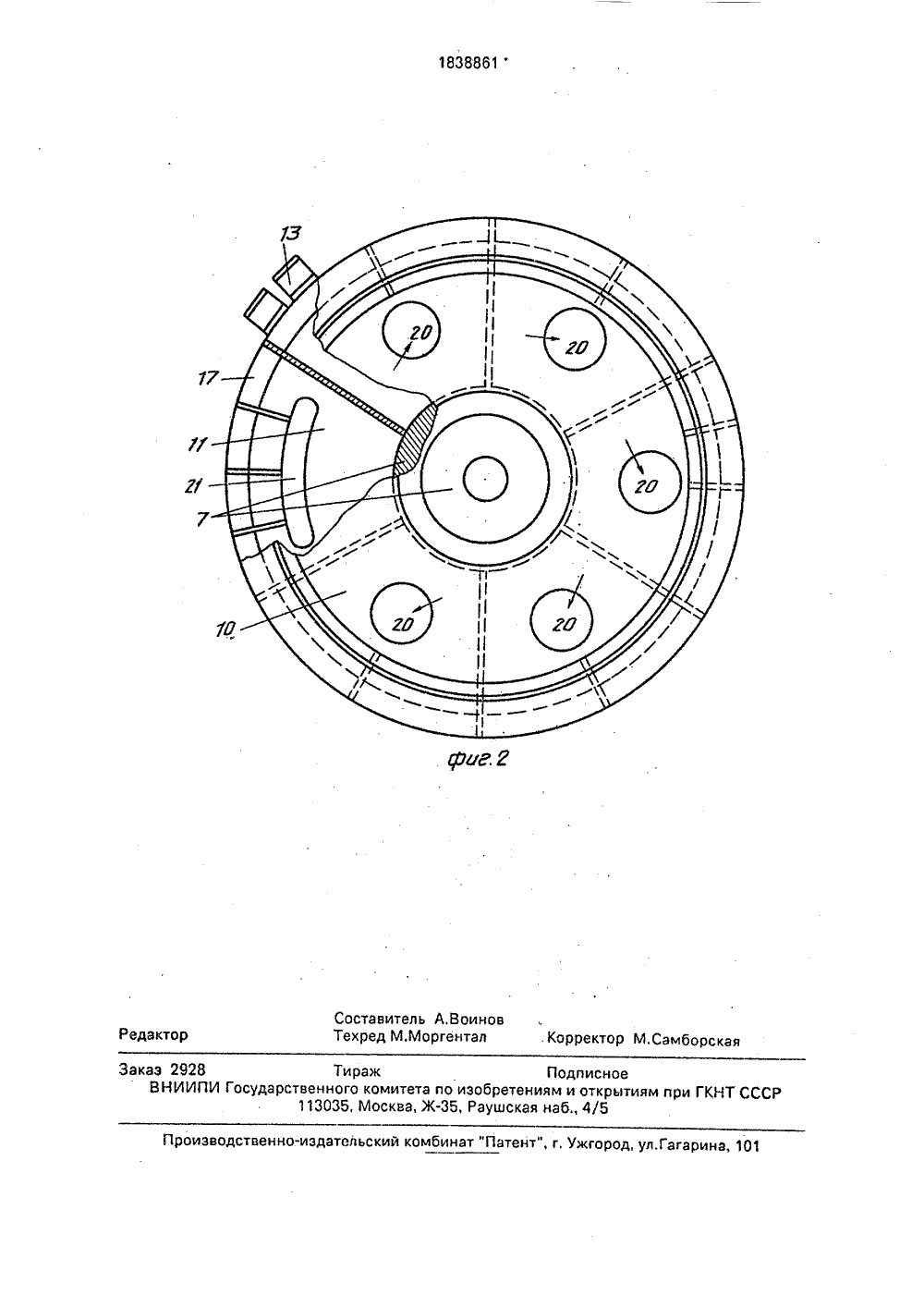

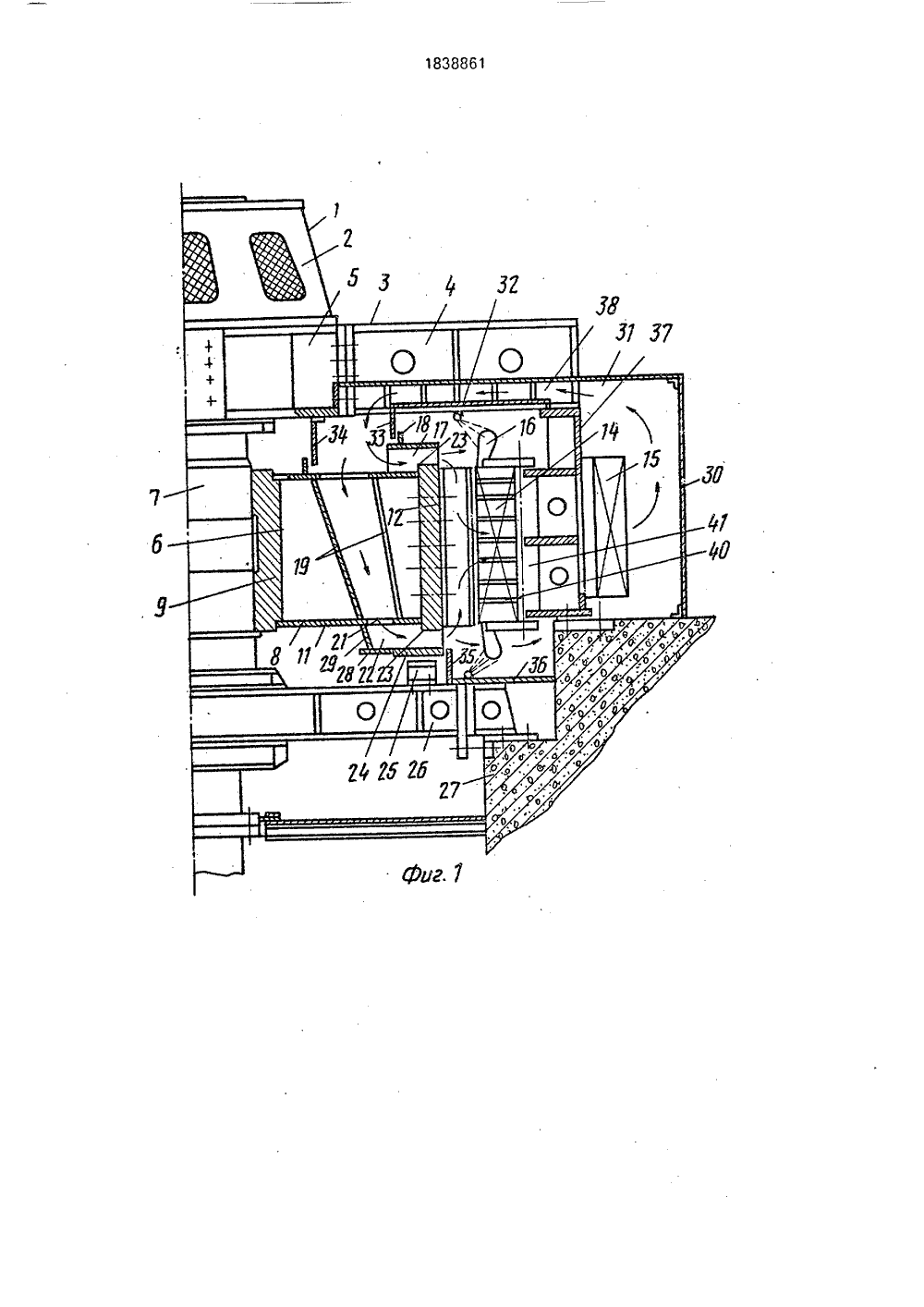

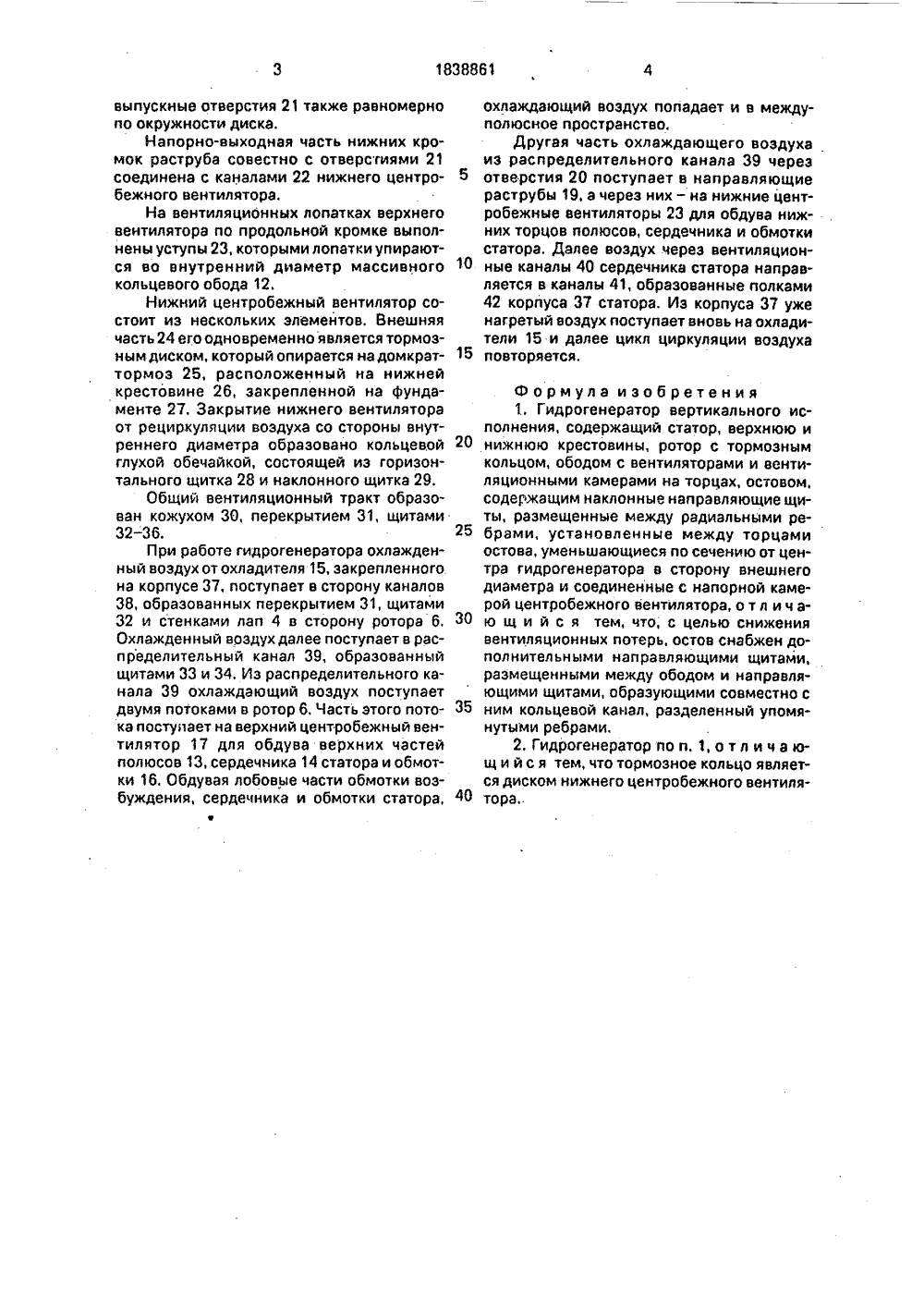

(53)5 Н 02 К 9/04 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯК ПАТЕНТУ СО ы )СО СО 1(Д(71) Ленинградское производственное электромашиностроительное объединение "Электросила" им. С. М. Кирова(73) Ленинградское производственноо электромашиностроительное обьединение "Электросила" им. С, М, Кирова(56) Глебов, Гидрогенераторы. ЛЭнергоатомиздат, 1981, с. 10.Авторское свидетельство СССР М 1575271, кл. Н 02 К 9/04, 1988. Изобретение относится к электромашиностроению, в частности к вертикальным гидрогенераторам с односторонней подачей охлаждающего воздуха от воздухоохладителей через каналы между лапами верхней крестовины на активные части машины, к обмоткам ротора и статора.Целью изобретения является повышение эффективности охлаждения путем снижения вентиляционных потерь,На фиг, 1 показан продольный разрез вертикального гидрогенератора; на фиг. 2 - вид сверху на ротор.Гидрогенератор 1 состоит из конусной подставки 2, расположенной на крестовине 3 лучевого типа. Каждая из лап 4 присоединена к центральной части 5. Ротор 6 состоит из вала 7 и насаженного на него дискового остова 8, Остов 8 в свою очередь состоит из втулки 9 с ребрами, к которой неразъемно присоединены верхний диск 10 и нижний диск 11. На внешнем диаметре дисков 10 и 11 закреплен массивный кольцевой обод 12 с полюсами 13. Ы 1838861 АЗ(54) ГИДРОГЕНЕРАТОР ВЕРТИКАЛЛЪНОГО ИСПОЛНЕНИЯ(57) Сущность изобретения: гидрогенератор содержит на роторе дополнительные направляющие щиты, размещенные между ободом и направляющими щитами с образованием кольцевого канала, разделенного ребрами, Тормозное кольцо ротора является диском нижнего центробежного вентилятора, 1 з.п, ф-лы, 2 ил,С целью обеспечения наиболее рациональной циркуляции охлаждающего воздуха для обдува активной части машины данного исполнения при малом диаметре и малой высоте сердечника статора 14 и полюсов 13 предусматривается односторонняя сверху подача охлаждающего воздуха от воздухоохладителей 15. Для подачи охлажда щего воздуха на нижние торцы полюсов 13 и верхние торцы статора с обмоткой 16 на верхнем торце остова ротора предусмотрен верхний центробежный вентилятор 17 с уплотняющим щитком 18.Для подачи охлаждающего воздуха на нижние торцы полюсов и нижние торцы статора внутри остова ротора предусмотрены установка и закрепление сьемных направляющих раструбов 19.рядом с заборными отверстиями 20, равномерно расположенными в верхнем диске 10. Направляющие раструбы 19 нижними кромками примыкают к нижнему диску 11, в котором выполненывыпускные отверстия 21 также равномерно по окружности диска,Напорно-выходная часть нижних кромок раструба совестно с отверстиями 21 соединена с каналами 22 нижнего центробежного вентилятора.На вентиляционных лопатках верхнего вентилятора по продольной кромке выполнены уступы 23, которыми лопатки упираются во внутренний диаметр массивного кольцевого обода 12.Нижний центробежный вентилятор состоит из нескольких элементов, Внешняя часть 24 его одновременно является тормознымдиском, который опирается надомкраттормоз 25, расположенный на нижней крестовине 26, закрепленной на фундаменте 27. Закрытие нижнего вентилятора от рециркуляции воздуха со стороны внутреннего диаметра образовано кольцевой глухой обечайкой, состоящей из горизонтального щитка 28 и наклонного щитка 29.Общий вентиляционный тракт образован кожухом 30, перекрытием 31, щитами 32-36.При работе гидрогенератора охлажденный воздух от охладителя 15, закрепленного. на корпусе 37, поступает в сторону каналов 38, образованных перекрытием 31, щитами 32 и стенками лап 4 в сторону ротора 6, Охлажденный воздух далее поступает в распределительный канал 39, образованный щитами 33 и 34. Из распределительного канала 39 охлаждающий воздух поступает двумя потоками в ротор 6, Часть этого потока поступает на верхний центробежный вентилятор 17 для обдува верхних частей полюсов 13, сердечника 14 статора и обмотки 16, Обдувая лобовые части обмотки возбуждения, сердечника и обмотки статора,охлаждающий воздух попадает и в междуполюсное пространство.Другая часть охлаждающего воздухаиз распределительного канала 39 через 5 отверстия 20 поступает в направляющиераструбы 19, а через них - на нижние центробежные вентиляторы 23 для обдува нижних торцов полюсов, сердечника и обмотки статора. Далее воздух через вентиляцион ные каналы 40 сердечника статора направляется в каналы 41, образованные полками 42 корпуса 37 статора. Из корпуса 37 уже нагретый воздух поступает вновь на охлади- тели 15 и далее цикл циркуляции воздуха 15 повторяется,ормула изобретения 1, Гидрогенератор вертикального исполнения, содержащий статор, верхнюю и 20 нижнюю крестовины, ротор с тормознымкольцом, ободом с вентиляторами и вентиляционными камерами на торцах, остовом, содержащим наклонные направляющие щиты, размещенные между радиальными ре брами, установленные между торцамиостова, уменьшающиеся по сечению от центра гидрогенератора в сторону внешнего диаметра и соединенные с напорной камерой центробежного вентилятора, о т л и ч а ю щ и й с я тем, что, с целью снижениявентиляционных потерь, остов снабжен дополнительными направляющими щитами, размещенными между ободом и направляющими щитами, образующими совместно с 35 ним кольцевой канал, разделенный упомянутыми ребрами.2. Гидрогенератор по и. 1, о тл и ч а ющ и й с я тем, что тормозное кольцо является диском нижнего центробежного вентиля тора.1838861Составитель А,ВоиновТехред М,Моргентал Корректор М.Самборская едак каэ 2928 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва,Ж, Раушская наб 4/5Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101
