Устройство для нормализации функции дыхательной системы

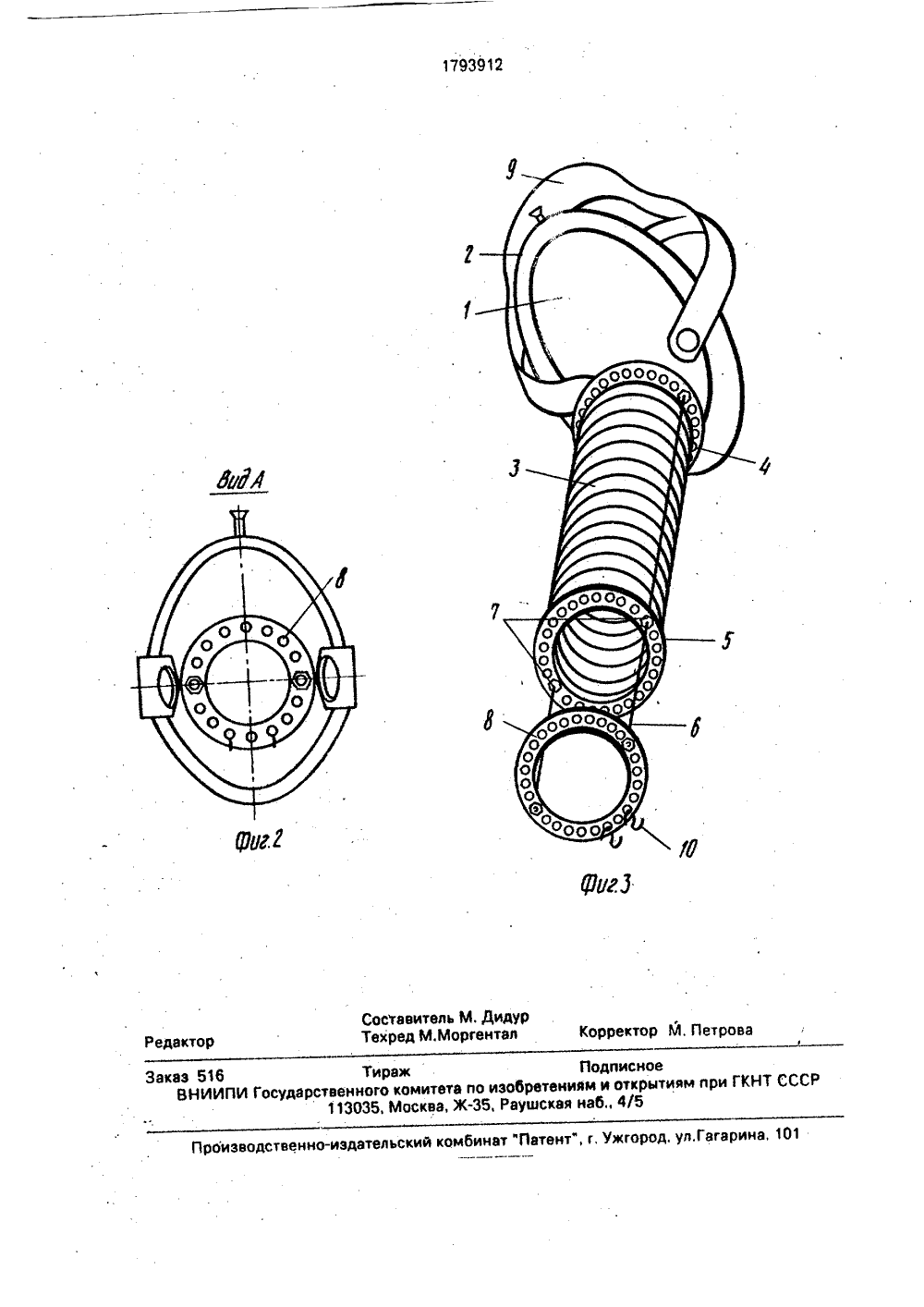

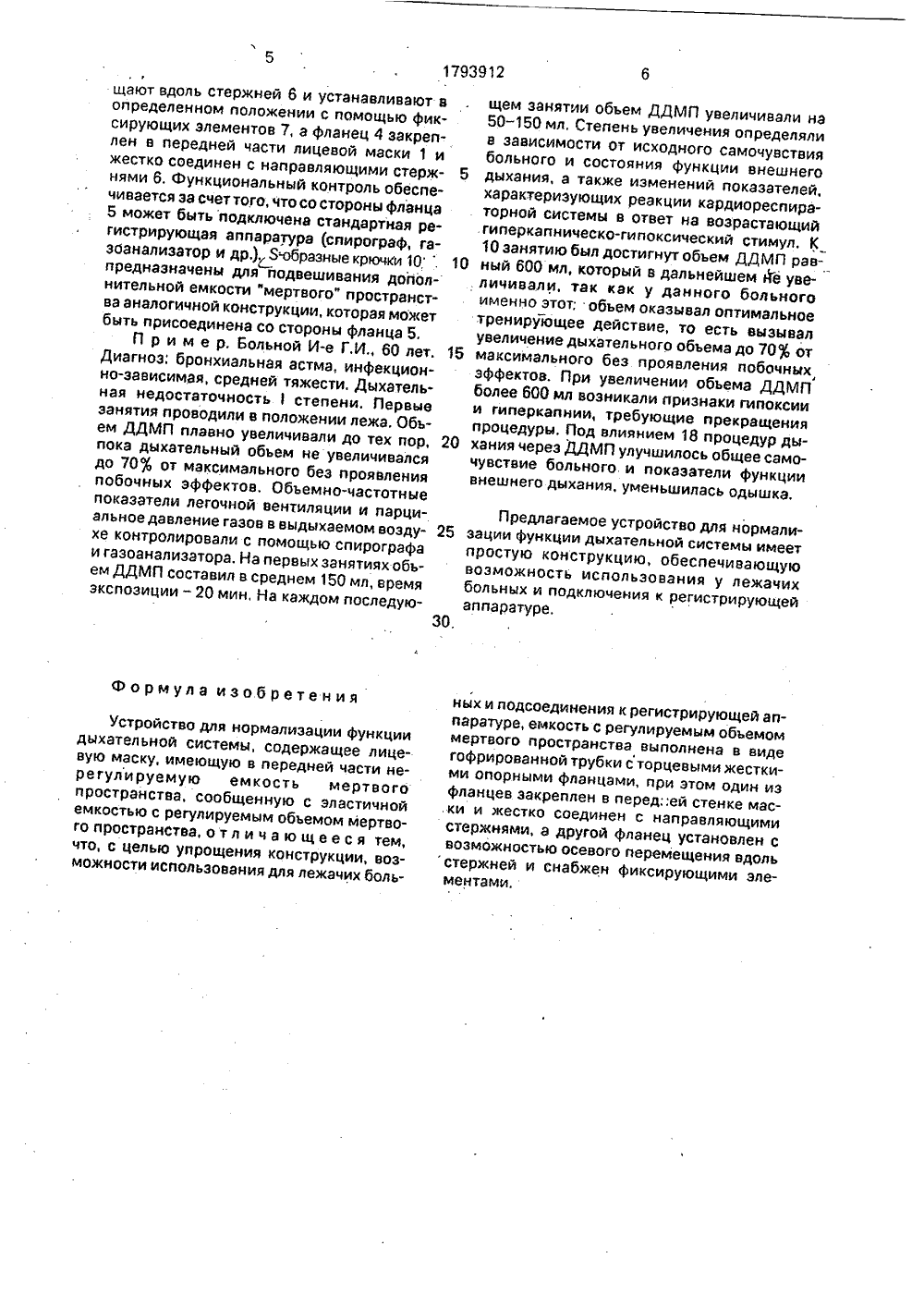

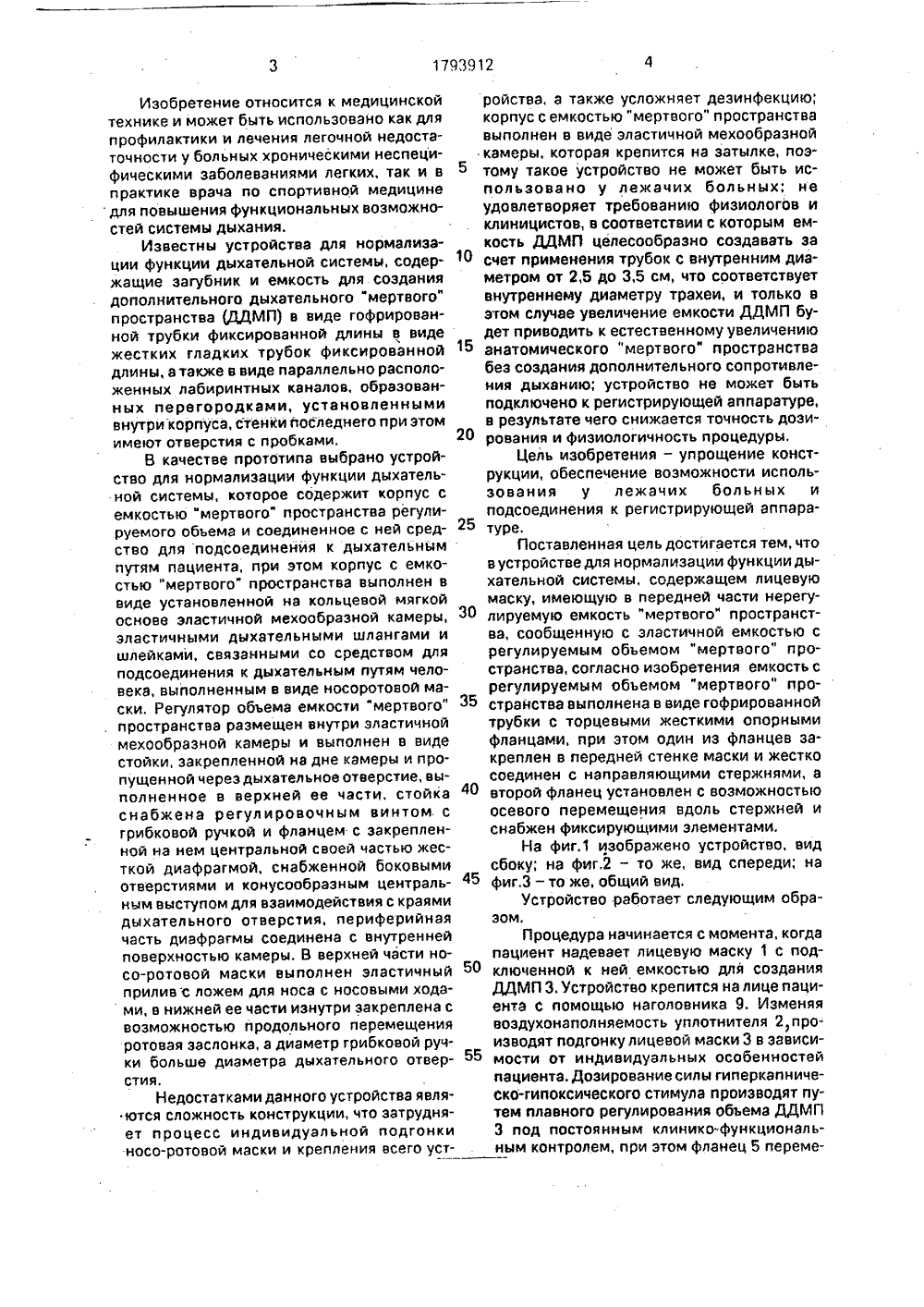

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 793912 А 51)5 А 1/О ИСАНИ К ПА инский инс восудов восуаов ство СССР /02, 1983, с-о СССР /02. 1990, НОРМАЛИЗАЦИ ОЙ СИСТЕМЫ ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(57) Использование: изобретение относится к медицинской технике и может быть использовано для профилактики и лечения легочной недостаточности, Сущность изобретения: нэ передней стенке лицевой маски 1 с нерегулируемым объемом мертвого пространства закреплена гофрированная трубка 3 с регулируемым объемом мертвого пространства. По торцам гофрированной трубки 3 закреплены жесткие опорные фланцы 4, 5. Фланец 4 закреплен на лицевой маске и жестко соединен с направляющими стержнями 6. Фланец 5 установлен с возможностью осевого перемещения вдоль стержней 6 и снабжен фиксирующими элементами 7. 3 ил,Изобретение относится к медицинской технике и может быть использовано как для профилактики и лечения легочной недостаточности у больных хроническими неспецифическими заболеваниями легких, так и в практике врача по спортивной медицинедля повышения функциональных возможностей системы дыхания.Известны устройства для нормализации функции дыхательной системы, содержащие загубник и емкость для создания дополнительного дыхательного "мертвого" пространства (ДДМП) в виде гофрированной трубки фиксированной длины в виде жестких гладких трубок фиксированной длины, а также в виде параллельно расположенных лабиринтных каналов, образованных перегородками, установленными внутрикорпуса, стенки йоСледиего при этом имеют отверстия с пробками,В качестве прототипа выбрано устройство для нормализации функции дыхательной системы, которое содержит корпус с емкостью "мертвого" пространства регулируемого объема и соединенное с ней средство для подсоединения к дыхательным путям пациента, при этом корпус с емкостью "мертвого" пространства выполнен в аиде установленной на кольцевой мягкой основе эластичной мехообразной камеры, эластичными дыхательными шлангами и шлейками, связанными со средством для подсоединения к дыхательным путям человека, выполненным в виде носоротовой маски. Регулятор объема емкости "мертвого" . пространства размещен внутри эластичной мехообразной камеры и выполнен в виде стойки, закрепленной на дие камеры и пропущенной через дыхательное отверстие, выполненное в верхней ее части, стойка снабжена регулировочным винтом. с грибковой ручкой и фланцем с закрепленной иа ием центральной своей частью жесткой диафрагмой, снабженной боковыми отверстиями и конусообразным центральным выступом для взаимодействия с краями дыхательного отверстия, периферийная часть диафрагмы соединена с внутренней поверхностью камеры, В верхней части носо-ротовой маски выполнен эластичный приливс ложем для носа с носовыми ходами, в нижней ее части изнутри закреплена с возможностью продольного перемещения ротовая заслонка, а диаметр грибковой ручки больше диаметра дыхательного отверстия,Недостатками данного устройства явля ются сложность конструкции, что затрудняет процесс индивидуальной подгонки носо-ротовой маски и крепления всего устройства, а также усложняет дезинфекцию,корпус с емкостью "мертвого" пространствавыполнен в виде эластичной мехообразнойкамеры, которая крепится иа затылке, поэтому такое устройство не может быть использовано у лежачих больных; неудовлетворяет требованию физиологов иклиницистов, в соответствии с которым емкость ДДМП целесообразно создавать за10О счет применения трубок с внутренним диаметром от 2,5 до 3,5 см, что соответствуетвнутреннему диаметру трахеи, и только вэтом случае увеличение емкости ДДМП будет приводить к естественному увеличению15 анатомического "мертвого" пространствабез создания дополнительного сопротивления дыханию; устройство не может бытьподключено к регистрирующей аппаратуре,в результате чего снижается точность дози 20 рования и физиологичиость процедуры,Цель изобретения - упрощение конструкции, обеспечение возможности использования у лежачих больных иподсоединения к регистрирующей аппара 25 туреПоставленная цель достигается тем, чтов устройстве для нормализации функции дыхательной системы, содержащем лицевуюмаску, имеющую в передней части нерегу 3 О лируемую емкость "мертвого" пространства, сообщенную с эластичной емкостью срегулируемым объемом "мертвого" пространства, согласно изобретения емкость срегулируемым объемом "мертвого" про 35 странства выполнена в виде гофрированнойтрубки с торцевыми жесткими опорнымифланцами, при этом один из фланцев закреплен в передней стенке маски и жесткосоединен с направляющими стержнями, а4 О второй флаиец установлен с возможностьюосевого перемещения вдоль стержней иснабжен фиксирующими элементами,На фиг.1 изображено устройство, видсбоку; на фиг,2 - то же, вид спереди; на45 фиг.З - то же, общий вид.Устройство работает следующим образом,Процедура начинается с момента, когдапациент надевает лицевую маску 1 с под 5 О ключенной к ней емкостью для созданияДДМП 3, Устройство крепится на лице пациента с помощью наголовника 9. Изменяя воздухонаполняемость уплотнителя 2, производят подгонку лицевой маски 3 в зависимости от индивидуальных особенностей пациента. Дозирование силы гиперкапническо-гипоксического стимула производят путем плавного регулирования объема ДДМП 3 под постоянным клииикофункциональным контролем, при этом фланец 5 переме5 1793912 щают вдоль стержней 6 и устанавливают в определенном положении с помощью фиксирующих элементов 7, а фланец 4 закреплен в передней части лицевой маски 1 и жестко соединен с направляющими стержнями 6, Функциональный контроль обеспечивается эа счет того, что со стороны Фланца 5 может быть подключена стандартная регистрирующая аппаратура (спирогрэф, гаэоанализатор и др.)Яразные крючки 10, . предназначены для подвешивания дополнительной емкости "мертвого" пространства аналогичной конструкции, которая может быть присоединена со стороны фланца 5.П р и м е р, Больной И-е Г.И 60 лет. Диагноз: бронхиальная астма, инфекционно-зависимая, средней тяжести. Дыхательная недостаточностьстепени, Первые занятия проводили в положении лежа. Обьем ДДМП плавно увеличивали до тех пор, пока дыхательный обьем не увеличивался до 70 от максимального без проявления побочных эффектов. Обьемно-частотные показатели легочной вентиляции и парциальное давление газов в выдыхаемом воздухе контролировали с помощью спирогрэфа и газоанализатора, На первых занятиях объем ДДМП составил в среднем 150 мл, время экспозиции - 20 мин, На каждом последуюФормула изобретения Устройство для нормализации функции дыхательной системы, содержащее лицевую маску, имеющую в передней части нерегулируемую емкость мертвого пространства, сообщенную с эластичной емкостью с регулируемым обьемом мертвого пространства, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции, возможности использования для лежачих больщем занятии объем ДДМП увеличивали на 50-150 мл, Степень увеличения определяли в зависимости от исходного самочувствия больного и состояния функции внешнего 5 дыхания, а также изменений показателей,характеризующих реакции кэрдиореспираторной системы в ответ на возрастающий гиперкапническо-гипоксический стимул, К 10 занятию был достигнут обьем ДДМП рав ный 600 мл, который в дальнейшем не уве. личивали. так как у данного больногоименно этот; объем оказывал оптимальное тренирующее действие, то есть вызывал увеличение дыхательного объема до 70 от 15 максимального без проявления побочныхэффектов. При увеличении обьема ДДМП более 600 мл возникали признаки гипоксии и гиперкапнии, требующие прекращения процедуры, Под влиянием 18 процедур ды хания через ДДМП улучшилось общее самочувствие больного. и показатели функции внешнего дыхания, уменьшилась одышка,Предлагаемое устройство для нормэли 25 зации функции дыхательной системы имеет простую конструкцию, обеспечивающую возможность использования у лежачих больных и подключения к регистрирующей аппаратуре,30.ных и подсоединения к регистрирующей аппаратуре, емкость с регулируемым объемом мертвого пространства выполнена в виде гофрированной трубки с торцевыми жесткими опорными фланцами, при этом один иэ фланцев закреплен в передей стенке мас.ки и жестко соединен с направляющими стержнями, а другой фланец установлен с возможностью осевого перемещения вдоль стержней и снабжен фиксирующими элементами.1793912 ой Сосгавитель М, Дид Техред М.Моргента К ор М, Петров актор ельский комбинат "Патент", г, Ужгоро агарина, 1 роиэводственн Закаэ 516 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5
