Устройство для формирования сигналов разрешения подсвета

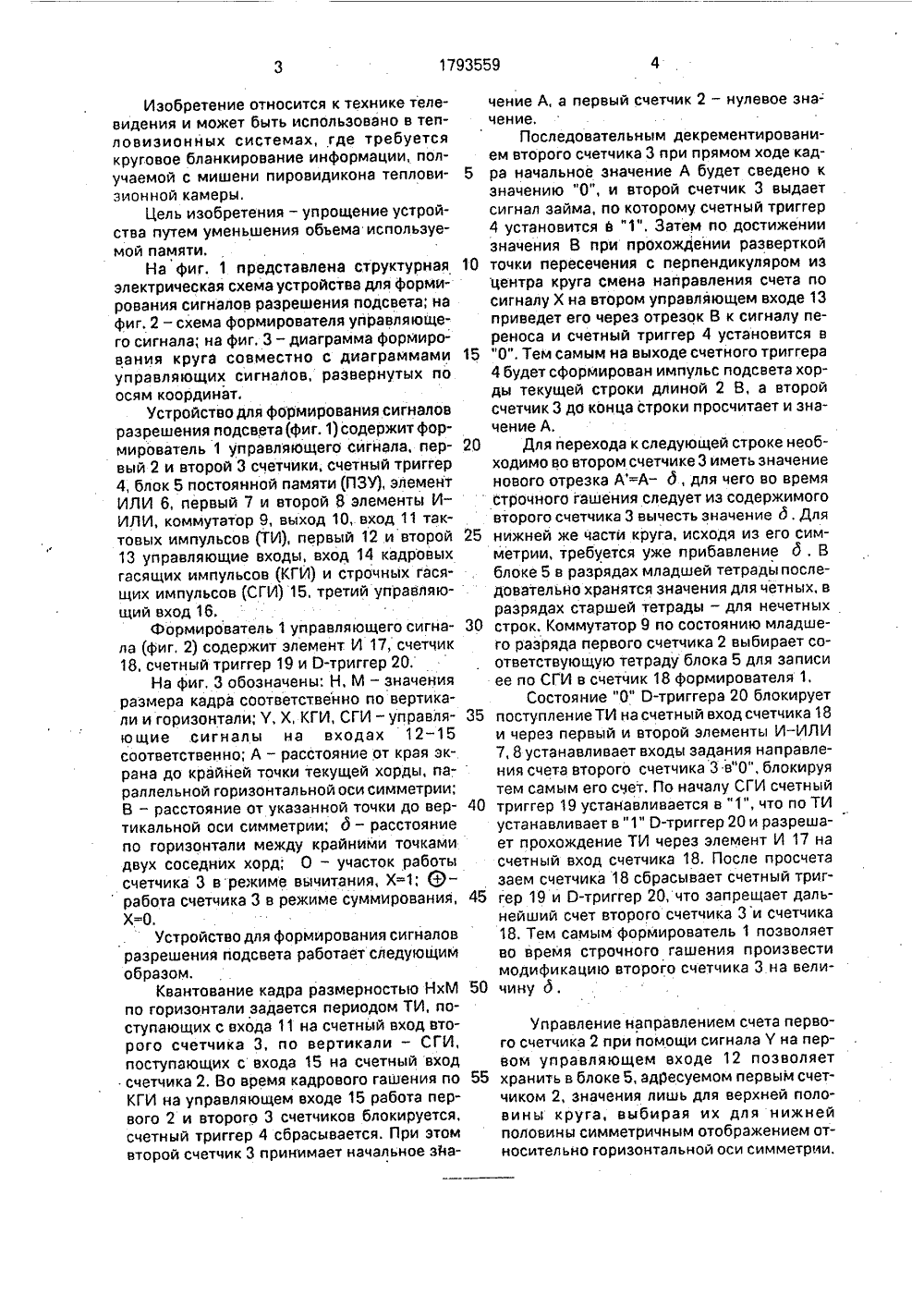

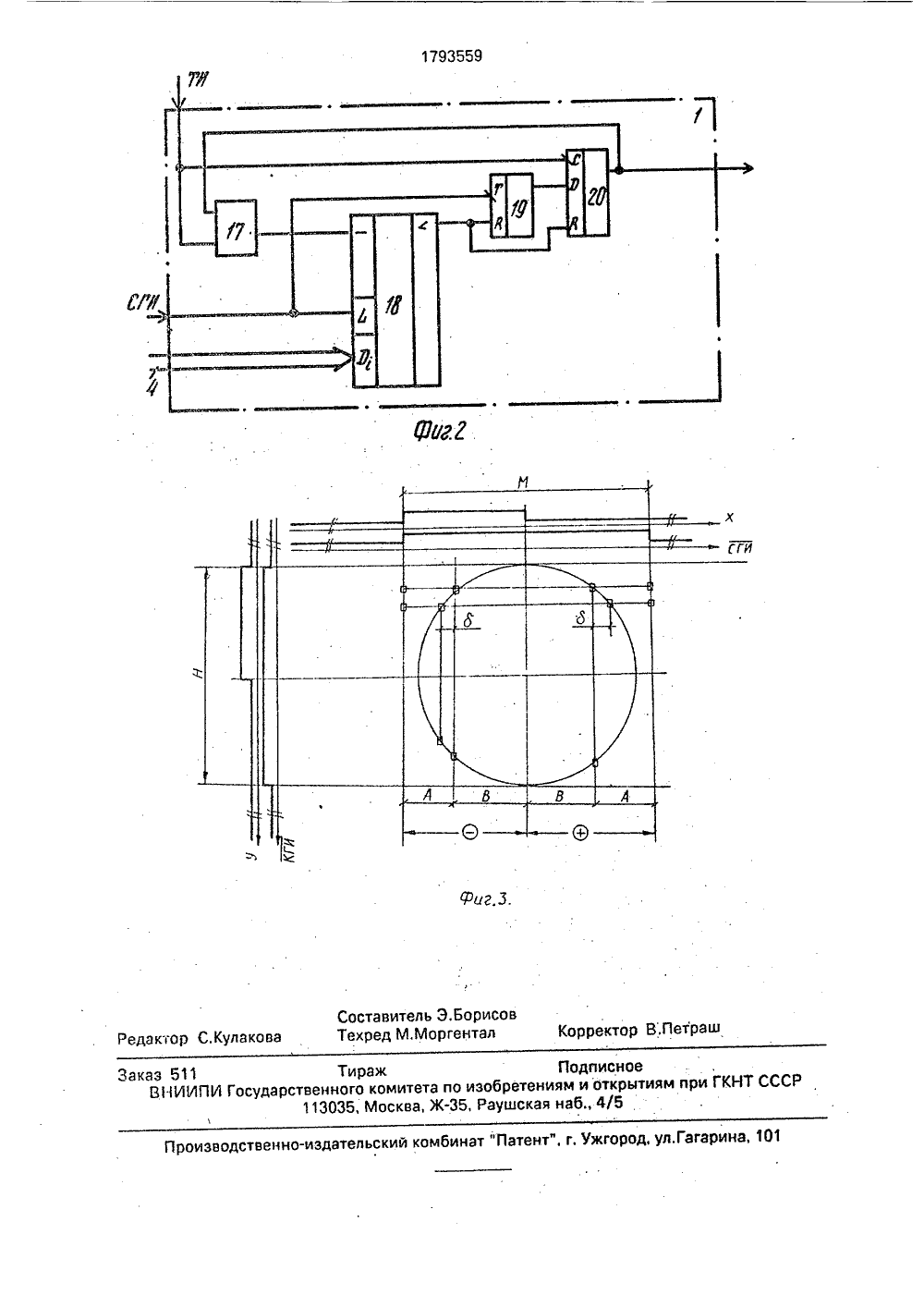

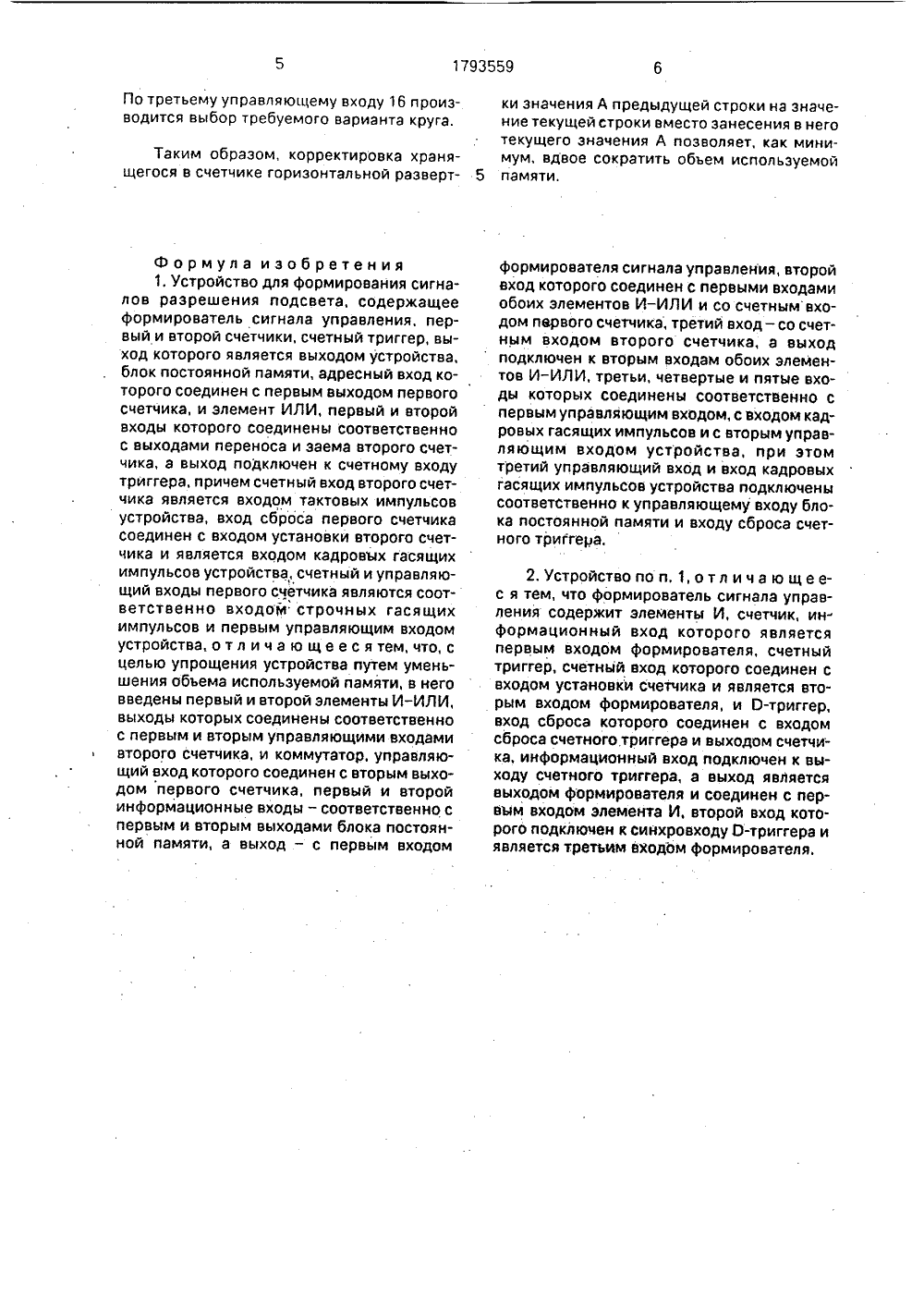

СОЮЗ СОВЕ ТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 559(191 (11) 1)5 Н 04 й 5/27 йц-,:,. "фЯ с- ."Ю,-.;с, ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(21) 4855748/09 (22) 30.07,90 (46) 07,02.93, Бюл, й. 5 (71) Львовский политехнический институт им. Ленинского комсомола (72) И. Б, Боженко, О, М, Мешков и П, А. Кондратов (56) Конов К. И. Электронноцифровые генераторы сигналов телевизионных изображений, М,: Связь, 1979, с. 63, рис, 39, (54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ СИГНАЛОВ РАЗРЕШЕНИЯ ПОДСВЕТА (57) Изобретение относится к технике телевидения и может быть использовано в тепе ловизионных системах, где требуется круговое бланкирование информации, получаемой с мишени пировидикона тепловизионной камеры. Сущность изобретения - устройство для формирования сигналов разрешения подсвета содержит формирователь 1 управляющего сигнала, счетчики 2, 3, триггер 4, блок 5 постоянной памяти, элементы ИЛИ 6 и И - ИЛИ 7, 8, коммутатор 9, выход 10, входы тактовых импульсов 11, управления 12, 13, кадрового 14, и строчного гашения 15 и управления 16.1 з. п, ф-лы, 3 ил.Изобретение относится к технике телевидения и может быть использовано в тепловизионных системах, где требуетсякруговое бланкирование информации, получаемой с мишени пировидикона тепловиэионной камеры.Цель изобретения - упрощение устройства путем уменьшения объема используемой памяти.На фиг. 1 представлена структурнаяэлектрическая схема устройства для формирования сигналов разрешения подсвета, нафиг. 2 - схема формирователя управляющего сигнала; на фиг. 3 - диаграмма формирования круга совместно с диаграммамиуправляющих сигналов, развернутых поосям координат.Устройство для формирования сигналовразрешения подсвета (фиг. 1) содержит формирователь 1 управляющего сигнала, первый 2 и второй 3 счетчики, счетный триггер4, блок 5 постоянной памяти (ПЗУ), элементИЛИ 6, первый 7 и второй 8 элементы ИИЛИ, коммутатор 9, выход 10, вход 11 тактовых импульсов (ТИ), первый 12 и второй13 управляющие входы, вход 14 кадровыхгасящих импульсов (КГИ) и строчных гасящих импульсов (СГИ) 15, третий управляющий вход 16,Формирователь 1 управляющего сигнала (фиг. 2) содержит элемент И 17, счетчик18, сцетный триггер 19 и Р-триггер 20.На фиг. 3 обозначены: Н, М - значенияразмера кадра соответственно по вертикали и горизонтали; У, Х, КГИ, СГИ - управляющие сигналы на входах 12 - 15соответственно; А - расстояние от края экрана до краййей точки текущей хорды, параллельной горизонтальной оси симметрии;В - расстояние от указанной точки до вертикальной оси симметрии; д - расстояниепо горизонтали между крайними точкамидвух соседних хорд; 0 - участок работысцетчика 3 в режиме вычитания, Х=1; О+ -работа счетчика 3 в режиме суммирования,Х=О.Устройство для формирования сигналовразрешения подсвета работает следующимобразом,Квантование кадра размерностью НхМпо горизонтали задается периодом ТИ, поступающих с входа 11 на счетный вход второго счетчика 3, по вертикали - СГИ,поступающих с входа 15 на счетный входсчетчика 2. Во время кадрового гашения поКГИ на управляющем входе 15 работа первого 2 и второго 3 счетчиков блокируется,счетный триггер 4 сбрасывается. При этомвторой счетчик 3 принимает начальное зйачение А, а первый счетчик 2 - нулевое зна-чение,Последовательным декрементированием второго счетчика 3 при прямом ходе кад 5 ра начальное значение А будет сведено кзначению "0", и второй счетчик 3 выдаетсигнал займа, по которому счетный триггер4 установится в "1". Затем по достижениизначения В при прохождении разверткой10 точки пересечения с перпендикуляром изцентра круга смена направления счета посигналу Х на втором управляющем входе 13приведет его через отрезок В к сигналу переноса и счетный триггер 4 установится в15 "0". Тем самым на выходе счетного триггера4 будет сформирован импульс подсвета хорды текущей строки длиной 2 В, а второйсчетчик 3 до конца строки просчитает и значение А.20 Для перехода к следующей строке необходимо во втором счетчике 3 иметь значениенового отрезка А=А- д, для чего во времястрочного гашения следует из содержимоговторого сцетчика 3 вычесть значение д. Для25 нижней же части круга, исходя из его симметрии, требуется уже прибавление д . Вблоке 5 в разрядах младшей тетрады последовательно хранятся значения для четных, вразрядах старшей тетрады - для нечетных30 строк. Коммутатор 9 по состоянию младшего разряда первого сцетчика 2 выбирает соответствующую тетраду блока 5 для записиее по СГИ в счетчик 18 формирователя 1,Состояние "О" Р-триггера 20 блокирует35 поступление ТИ на счетный вход счетчика 18и через первьй и второй элементы И - ИЛИ7, 8 устанавливает входы задания направления сцета второго счетчика 3 в"0", блокируятем самым его счет. По началу СГИ счетный40 триггер 19 устанавливается в "1", что по ТИустанавливает в "1" Р-триггер 20 и разрешает прохождение ТИ через элемент И 17 насчетный вход счетчика 18. После просчетазаем счетчика 18 сбрасывает счетный триг 45 гер 19 и Р-триггер 20, что запрещает дальнейший счет второго сцетчика 3 и счетчика18, Тем самым формирователь 1 позволяетво время строчного гашения произвестимодификацию второго счетчика 3 на вели 50 чину д,Управление направлением сцета первого счетчика 2 при помощи сигнала У на первом управляющем входе 12 позволяет хранить в блоке 5, адресуемом первым счетчиком 2, значения лишь для верхней половины круга, выбирая их для нижней половини симметричным отображением относительно горизонтальной оси симметрии,1793559 По третьему управляющему входу 16 производится выбор требуемого варианта круга. Таким образом, корректировка хранящегося в счетчике горизонтальной развертФормула изобретения 1. Устройство для формирования сигналов разрешения подсвета, содержащее формирователь сигнала управления, первый и второй счетчики, счетный триггер, выход которого является выходом устройства, блок постоянной памяти, адресный вход которого соединен с первым выходом первого счетчика, и элемент ИЛИ, первый и второй входы которого соединены соответственно с выходами переноса и заема второго счетчика, а выход подключен к счетному входу триггера, причем счетный вход второго счетчика является входом тактовых импульсов устройства, вход сброса первого счетчика соединен с входом установки второго счетчика и является входом кадровцх гасящих импульсов устройства, счетный и управляющий входы первого счетчика являются соответственно входом строчных гасящих импульсов и первым управляющим входом устройства, о т л и ч а ю щ е е с я тем, что, с целью упрощения устройства путем уменьшения объема используемой памяти, в него введены первый и второй элементы И-ИЛИ, выходы которых соединены соответственно с первым и вторым управляющими входами второго счетчика, и коммутатор, управляющий вход которого соединен с вторым выходом первого счетчика, первый и второй информационные входы - соответственно с первым и вторым выходами блока постоянной памяти, а выход - с первым входом ки значения А предыдущей строки на значение текущей строки вместо занесения в него текущего значения А позволяет, как минимум, вдвое сократить объем используемой 5 памяти. формирователя сигнала управления, второй вход которого соединен с первыми входами обоих элементов И - ИЛИ и со счетным входом первого счетчика, третий вход - со счетным входом второго счетчика, а выход подключен к вторым входам обоих элементов И - ИЛИ, третьи, четвертые и пятые входы которых соединены соответственно с первым управляющим входом, с входом кадровых гасящих импульсов и с вторым управляющим входом устройства, при этом третий управляющий вход и вход кадровых гасящих импульсов устройства подключены соответственно к управляющему входу блока постоянной памяти и входу сброса счетного триггера. 2, Устройство по и. 1, о т л и ч а ю щ е ес я тем, что формирователь сигнала управления содержит элементы И, счетчик, информационный вход которого является первым входом формирователя, счетный триггер, счетный вход которого соединен с входом установки счетчика и является вторым входом формирователя, и О-триггер, вход сброса которого соединен с входом сброса счетного триггера и выходом счетчика, информационный вход подключен к выходу счетного триггера, а выход является выходом формирователя и соединен с первым входом элемента И, второй вход которого подключен к синхровходу О-триггера и является третьим входом формирователя.1793559Составитель Э.БорисовРедактор С,Кулакова Техред М,Моргентал Корректор В;Петр Заказ 511 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при113035, Москва, Ж, Раушская наб., 4/5оизводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина,
