Способ соединения листов из композиционных материалов

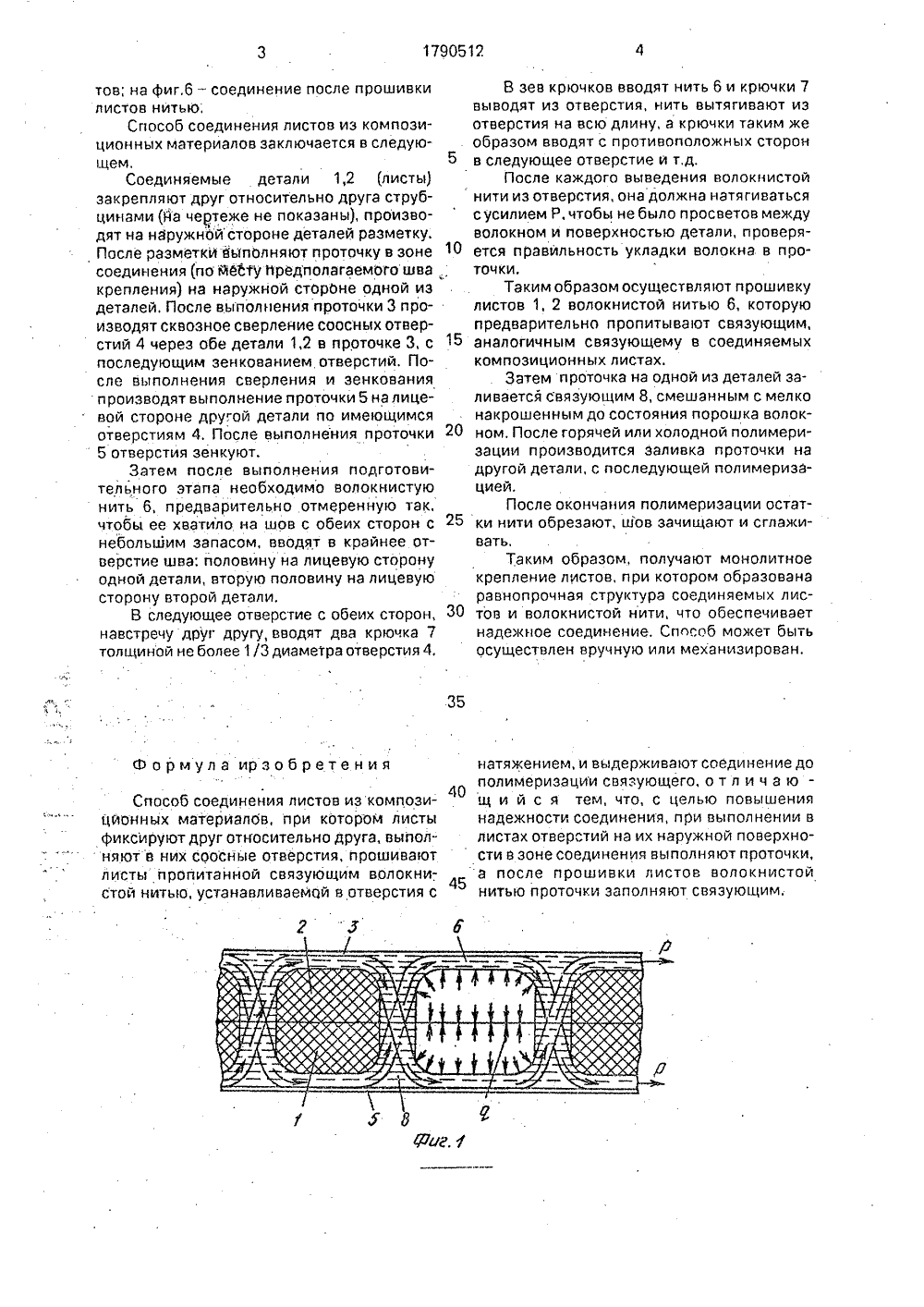

(ГОСПАТЕНТ СС ТЕНТНО ПАТЕНТУ инениям динения алов. ластмаски соедижгутом, и послеше. что в клю- алях ОПИСАНИЕ ИЗО(56) Авторское свидетельство СССРМ 231095, кл, В 29 С 65/62, 1968.Авторское свидетельство СССРМ 770819, кл. В 29 С 65/62, 1980.(54) СПОСОБ СОЕДИНЕНИЯ ЛИСТОВ ИКОМПОЗИЦИОННЫХ МАТЕРИАЛОВ Изобретение относится к саед деталей, а именно к способам со листов из композиционных материИзвестен способ соединения и совых конструкций путем прошив няемых элементов эластичным который пропитывают связующим дующего отверждения связующего Недостатком известного способа является неравномерность натяжения эластичного жгута,Наиболее близким по технической сущности к изобретению является способ соединения листов из композиционных материалов, при котором листы фиксируют друг относительно друга, выполняют в них соосн ые отверстия, и ро шива ют листы и ропитанной связующим волокнистой нитью, устанавливаемой в отверстии с натяжением, и выдерживают соединение до полимеризации связующего,Недостаток известного спо б за чается в том, что выполненны дет(57) Использование; изобретение относится к соединениям деталей, а именно к способам соединения листов из композиционных материалов для повышения надежности соединения. Сущность изобретения; в способе соединения листов из композиционных материалов при выполнении в листах отверстий на их наружной поверхности в зоне соединения выполняют проточки. После прошивки листов волокнистой нитью проточки заполняют связующим. 6 ил. рорези для заведения нити, ослабляют с динение. Целью изобретения являетсяие надежности соединения, Укаэанная цель достигается т способе соединения листов из композици- д онных материалов, при котором листы фик. сируют друг относительно друга, выполняют в них соосные отверстия, прошивают листы пропитанной связующим волокнистой нитью, устанавливаемой в отверстия с натяжением, выдерживают соединение до полимеризации связующего, со- ЬЭ гласно изобретению при выполнении в листах отверстий на их наружной поверхности,в зоне соединения выполняют проточки, а после прошивки листов волокнистой нитью проточки заполняют связующим,На фиг,1 изображено соединение композиционных листов волокнистой нитью; на фиг.2,3 - то же, различные варианты расположения волокнистой нити; на фиг.4 - крючок, используемый для прошивки листов; на фиг.5 - начальный момент прошивки лис1790512 тов; на фиг,6 - соединение после прошивкилистов нитью;Способ соединения листов из композиционных материалов заключается в следующем, 5Соединяемые детали 1,2 (листы)закрепляют друг относительно друга струбцинами (на чертеже не показаны), производят на наружнойстороне деталей разметку.После разметки выполняют проточку в зоне "0соединения (по месту йредполагаемого шва .крепления) на наружной сторОне одной издеталей, После выполнения проточки 3 производят сквозное сверление соосных отверстий 4 через обе детали 1,2 в проточке 3, с 15последующим зенкованием отверстий. После выполнения сверления и зенкованияпроизводят выполнение проточки 5 на лицевой стороне другой детали по имеющимсяотверстиям 4. После выполнения проточки 205 отверстия зенкуют.Затем после выполнения подготовительного этапа необходимо волокнистуюнить 6, предварительно отмеренную так,чтобы ее хватило на шов с обеих сторон с 25небольшим запасом, вводят в крайнее отверстие шва: половину на лицевую сторонуодной детали, вторую половину на лицевуюсторону второй детали,В следующее отверстие с обеих сторон, 30навстречу друг другу, вводят два крючка 7толщиной не более 1/3 диаметра отверстия 4. Формула ирзобретения Способ соединения листов из композицйонных материалбв, при котором листы фиксируют друг относительно друга, выполняют в них соосные отверстия, прошивают листы пропитанной связующим волокнистой нитью, устанавливаемай в отверстия с В зев крючков вводят нить 6 и крючки 7 выводят из отверстия, нить вытягивают из отверстия на всю длину, а крючки таким же образом вводят с противоположных сторон в следующее отверстие и т.д.После каждого выведения волокнистой нити из отверстия, она должна натягиваться сусилием Р, чтобы не было просветов между волокном и поверхностью детали, проверяется правильность укладки волокна в проточки.Таким образом осуществляют прошивку листов 1, 2 волокнистой нитью 6, которую предварительно пропитывают связующим, аналогичным связующему в соединяемых композиционных листах.Затем проточка на одной из деталей заливается связующим 8, смешанным с мелко накрошенным до состояния порошка волокном. После горячей или холодной полимеризации производится заливка проточки на другой детали, с последующей полимеризэцией.После окончания полимеризации остатки нити обрезают, шов зэчищают и сглаживать,Таким образом, получают монолитное крепление листов, при котором образована равнопрочная структура соединяемых листов и волокнистой нити, что обеспечивает надежное соединение. Способ может быть осуществлен вручную или механизирован. натяжением, и выдерживают соединение до полимеризации связующего, о т л и ч а ю - щ и й с я тем, что, с целью повышения надежности соединения, при выполнении в листах отверстий на их наружной поверхности в зоне соединения вь 1 полняют проточки, а после прошивки листов волокнистой нитью проточки заполняют связующим.1790512Составитель Н. Елисеева Редактор Т.Иванова Техред М.Моргентал . Корректор Н,Слободян аказ 362 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина
