Шахтная электропечь для селективного хлорирования хромсодержащего сырья

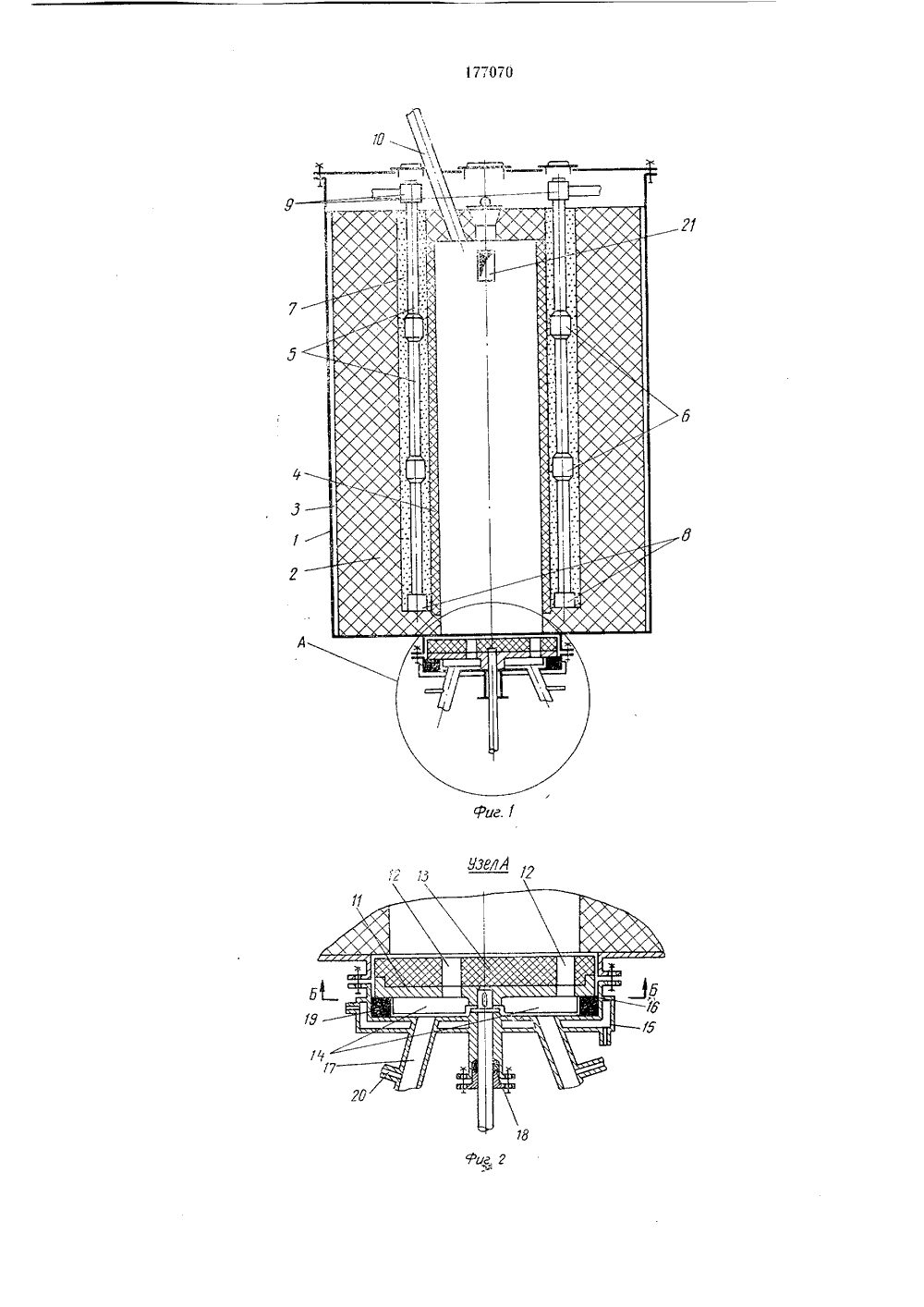

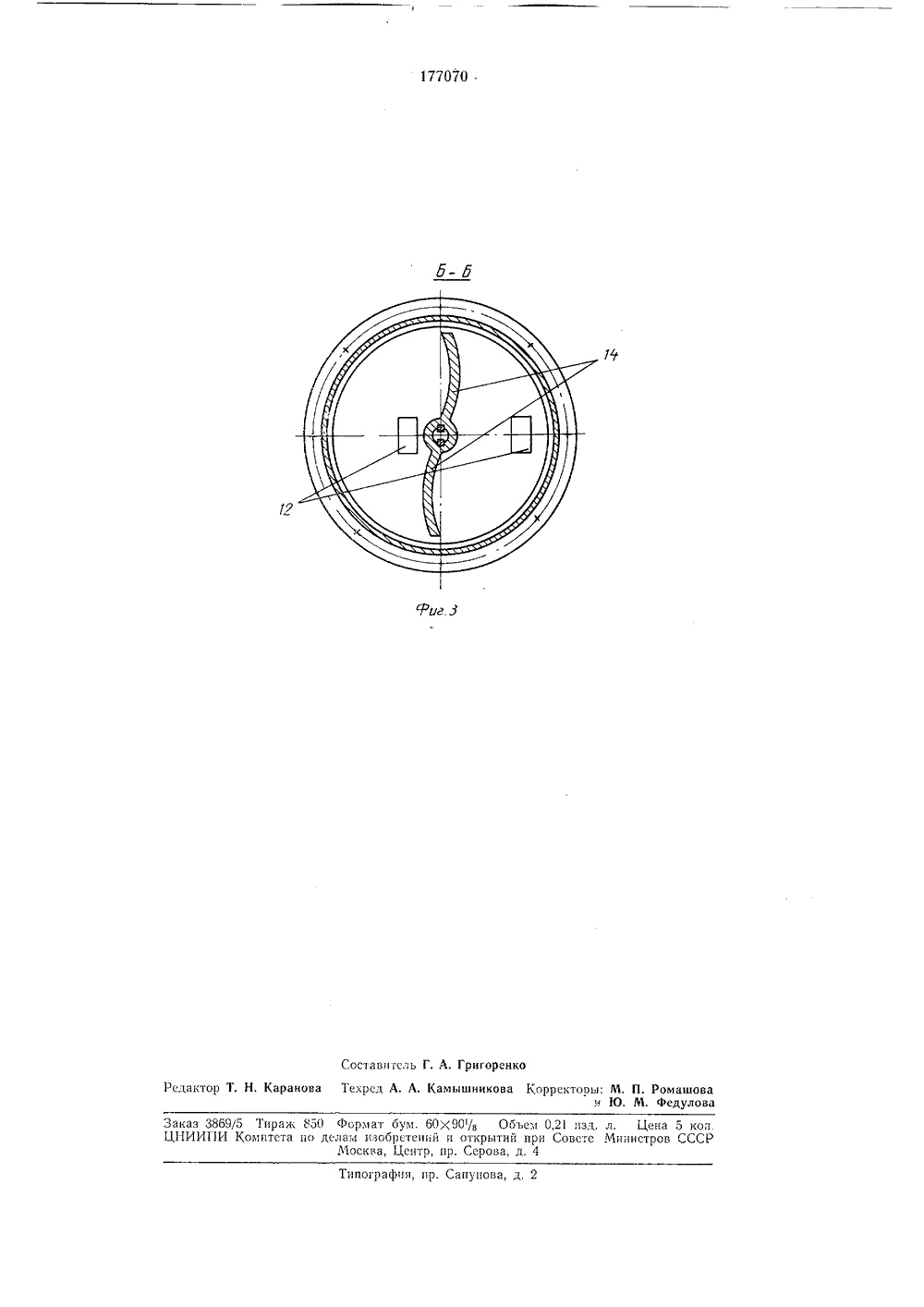

ОП ИСАНИ Е ИЗОБР ЕТЕ НИЯ К АВТОРСКОМУ СВЙДЕТЕДЬСТВУСоюз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 28 Л,1964 (ЛЪ 902699/22-2 л. 40 а, 39 о рисоединением заявкиМПК С 22 Ь Приорите Комитет по делам зобретеннй и открыти при Совете Министров СССРК 669.263.2 (088 публиковано 01.ХИ.1965. Бюлл ата опубликования описания нь Ъ 966 Авторыизобретени П. Соляков, Т. С. Шибнева, А. В. Покровский, Н, И, Синцо и Г, Ф. Фефелова ральский научно-исследовательский химический институтявитель АХТНАЯ ЭЛЕКТРОПЕЧЬ ДЛЯ ЛОРИРОВАНИЯ ХРОМСОДЕР ЕКТИВНОГО ЕГО СЫРЬЯ 2 писная группа Л 1 б Известны шахтные электропечи с провальной шахтой и различными типами графитовых или угольных нагревателей, широко применяемых в хлорной металлургии, Известны также печи с графитовыми или другими стержневыми нагревателями, вынесенными за пределы шахты, Предварительный подогрев шихты широко используется в ряде производств, в том числе и при хлорировании.Особенность предложенной печи заключается в том, что она снабжена дисковым разгружателем, состоящим из неподвижного водоохлаждаемого корпуса с разгрузочными течками и хлороподводами, вращающегося диска с проьальными Окнами, верхняя плоскость которого футерована огнеупорным материалом, а ца нижней его плоскости установлены гребки и кольцевой графитовый вкладыш, расположенный между днищем корпуса и диском.Такое исполнение печи позволяет непрерывно производить разгрузку продукта в атмосфере газообразного хлора при 600 в 700.На фиг. 1 показан продольный разрез предложенной печи; на фцг. 2 - продольный разрез разгружателя; ца фиг. 3 - поперечный разрез рагружателя по сечению Б-Б на фиг,2.Шахта печи представляет собой стальной кожух 1 цилиндрической или многоугольной формы, футероваццый изнутри огнеупорным материалом 2. Внутренняя поверхность кожу ха г 1 окрыта слоем кислотоупорной изоляции 3. Внутри шахты по периметру установлена облицовочная стенка 4 цз шамотного кирпича, Между футеровкой ц облицовочной стенкой установлены углеродистые стержневые нагреватели 5, соединенные муфтами б. Нагревательные стержни засыпаны графитовой крупкой 7 для предотвращения цх окисления и внизу соединены по два и более графитовыми колодками 8, образуя нагревательный элемент. Ыежду последовательно включенными нагревательными элементами установлены съемные шамотные перегородки (на фиг. не показаны), препятствующие утечке тока через гр афитовую крупку.Электроэнергия подводится к нагревательным элементам сверху водоохлаждаемыми ме. таллцческими токоподводамп 9, Печь загружается грацулироваццой илц брцкетцрованной шцхтой непрерывно питателем через течку 10.Твердый остаток после хлорирования разгружается В нижней част 11 печи также непрерывно тарельчатым разгружателем А. Основной частью разгружателя является вращающийся чугунный диск 11 с провальнымц окнах 1 и 1. Верх 11 яя плоскость диска, ца котором находится слой горячей шцхты, футеровапа шамотным кирпичом 13, На ьн 1 жцей его плоскости смонтированы гребки 14 для перемещения прохлорированцого материала. Дисквстроен в. водоохлаждаемый прн помощи змеевика или рубашки 15 корпус 16. В днище его расположены разгрузочные течки 17 и сальник 18 вала диска, предотвращающий проникновение хлора в помещение цеха, Между диском и днищем корпуса расположен кольцевой графнтовый вкладыш 19, снижающий силу трения при вращении диска, Газообразный хлор подаетсл снизу под диск через хлороподводы 20, расположенные в разгрузочных течках 17. Подача хлора снизу обеспечивает отдувку паров хлорного железа и интенсивное охлаждение выгружаемого продукта, что исключает необходимость защиты от нагрева нижней плоскости диска, Таким образом, разгружатель лвляетсл одновременно и аппаратом длл распределения хлора,Пары хлоридов и других газообразных продуктов реакции хлорирования отводятся из пеи через газоход 21, расположенный под сводом печи.Для предотвращения конденсации паров хлоридов на верхних слоях более холодной шихты ее предварительно подогревают до600 в 7 С. Предмет изобретения1, Шахтная электропечь для селективногохлорирования хромсодержащего сырья, оборудованнал углеродистыми нагревателями, изолированными от соприкосновенил с шихтой, 10 от,гичающаяся тем, что, с целью непрерывнойразгрузки прохлорированной шихты, печь в нижней части имеет жестко посаженный на вал с провальными окнами диск, встроенный в водоохлаждаемый корпус, снабженный теч ками для выгрузки прохлорированной шихтыи подачи газообразного хлора.2. Электропечь по и. 1, от,гичающаяся тем,что верхняя плоскость диска футерована огнеупорным материалом.20 3. Злектропечь по п. 1, отличающаяся тем,что между диском и водоохлаждаемым корпусом на вал жестко посажен гребок для подачи прохлорированной шихты в течки.Составитель Г. А, ГригоренкоРедактор Т. Н, Каранова Телрсд А. А, Камышникова Корректоры: М. П. Ромашова и Ю. М. федулова Заказ 3869/5 Тираж 850 Формат бум. 60 Х 90/8 Объем 0,21 нзд. л. Цена 5 коп.ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССРМосква, Центр, пр. Серова, д. 4Типографии, пр. Сапунова, д. 2
