Наглядное пособие

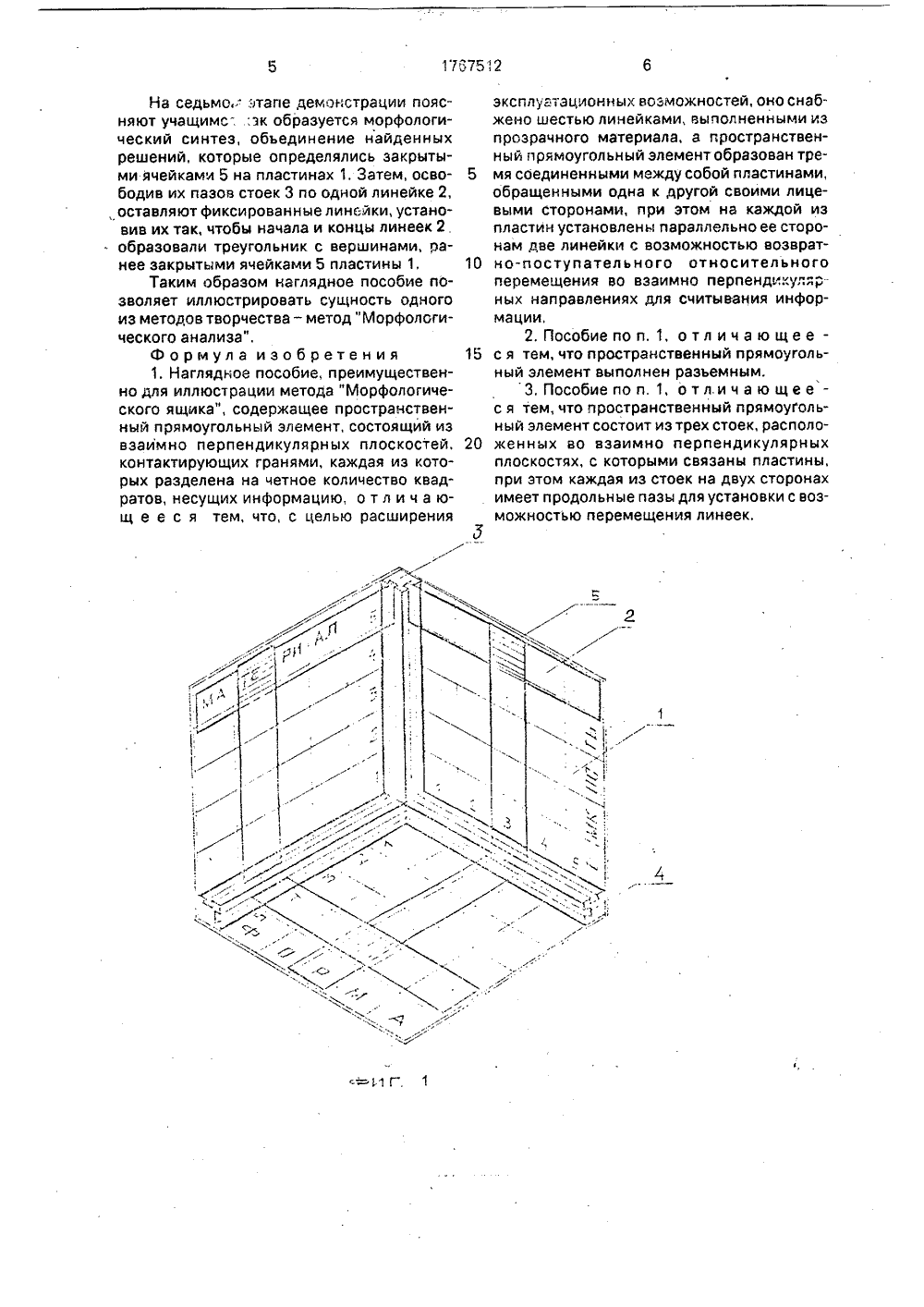

(55 6 РЕТЕН КОМ ЕТЕЛ ЬСТВУ В(56) Г. Буш. Методного управленияизд. Лиесам, 197 М. 37 БИЕ ретение от по "Эврис ии процед щика", и м процессе творчест школах, в школьникносится тике", в ур метожет исв вузах, а и пакружках в, СущюеввЪвввавЪ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИ ологические основы научизобретательством. Рига(57) Использование: изобк наглядным пособиямчастности для иллюстрацда "Морфологического япользоваться в учебноминститутах техническоготентоведения, среднихтехнического творчества Изобретение относится к учебным наглядным пособиям по "Эвристике", в частности для иллюстрации метода "Морфологического ящика", и может использоваться в учебном процессе в вузах, в институтах технического творчества и патентоведения ВОИР, в средних школах и в кружках технического творчества,Известно наглядное пособие преимущественно для иллюстрации метода "Морфологического ящика", содержащее пространственный прямоугольный элемент, состоящий из взаимно перпендикулярных плоскостей, контактирующих гранями, каждая из которых разделена на четное количество квадратов, несущих информацию.Недостатком такого способа является малая наглядность, низкая информативность и неудобство в эксплуатации. 1767512 А 1 ность: взаимно перпендикулярные пластины с носителями информации и стойки соединены между собой с возможностью образования трехгранного угла, На каждой пластине установлена пара взаимно перпендикулярных прозрачных линеек, расположенных внутри трехгранйого угла, образованного взаимно перпендикулярными пластинами. Стойки содержат пазы, э линейки - соответствующие выступы, например, типа "ласточкин хвост" и установлены в пазах стоек с воэможностью перемещения вдоль них. Размеры прозрачных линеек соответствуют размерам ячеек координатной сетки так, чтобы ширина линейки равнялась ширине ячейки, а длина - длине пластины. 2 3, и. ф-лы, 3 ил. Цель изобретения - расширение эксплуатационных возможностей.На фиг. 1 представлено наглядное пособие в аксонометрии; на фиг. 2 - узел соединения стоек; на фиг, 3 - узел соединения линеек со стойкой.. Наглядное пособие содержит пространственный прямоугольный элемент, состоящий из взаимно перпендикулярных пластин 1, соединенных между собой и контактирующих гранями, каждая иэ которых разделена на четное количество квадратов, несущих информацию,Пластины 1 обращены одна к другой своими лицевыми сторонами,Наглядное пособие снабжено шестью линейками 2, выполненными из прозрачного материала, при этом на каждой из пластин 1 параллельно ее сторонамустановлены две линейки 2 с возможностью возвратно-поступательного перемещения во взаимно перпендикулярных направлениях для считывания информации,Все детали пространственного прямоугольного элемента соединены между собой разъемно, состоят из трех стоек 3, расположенных во взаимно перпендикулярных плоскостях и связанных с йими пластин, приФэтом квжд:,я из стоек 3 на двух сторонах имеют продольные пазй 4, например, по форме "ласточкина хвоста", для установки с возможностью перемещения линеек 2. Стойки 3 соединены жестко с помощью винтов.Наглядное пособие в учебном процессе используется следующим образом.Пластины 1 устанавливают под углом 90 друг к другу для образования пространственного прямоугольного элемента с обращенными во внутрь пространственного элемента поверхностями с информацией.Затем размещают стойки 3 по периметру сопрягаемых пластин 1, установив в пазы 4 стоек 3 линейки 2 перпендикулярно друг к другу попарно на каждой пластине 1. Перемещая линейки 2 по стойкам 3 попарно, образуют в пересечениях закрытые квадраты 5 на поверхностях пластин с выбранной информацией, для определения возможных вариантов решения задачи.Благодаря применению механизма перемещения линеек достигается удобство пользования пособием и повышаеТся наглядность выбора вариантов решения задачи.Различные сочетания пластин с информацией обеспечивает большое разнообразие демонстрируемых задач и методы их решения.Установка трех плоскостей в прямоугольную систему координат является и одним из приемов мнемоники, облегчающих запоминание и увеличивающих объем памяти путем образования дополнительных ситуаций. Прямоугольный пространственный элемент позволяет четко представить трехгранный угол, трехмерную матрицу, модель, помогающую уяснить сущность метода и модели задачи. Форма объяснения, включающая логическую и образную сторону, доступна для понимания и повышает качество обучения, увеличивает образность, усиливает наглядность в обучении и позволяет формировать восприятие целого, а не части, что существенно при обучении техническому творчеству. Наглядное пособие позволяет найти оптимальное решение задачи при анализе возможных вариантов, полученных на каждой из плоскостей, которые располо 5 10 15 20 25 30 35 40 45 50 55 жены в прямоугольной системе, нагля;но демонстрировать выбор вариантов решения задачи, что обеспечивает ускорение мыслительных процессов по решению задачи. С помощью линеек и пластин производится выбор оптимального варианта по наиболее высокому положительному показателю выбранного критерия.Для демонстрации с помощью наглядного пособия основных понятий и этапов метода "морфологического ящика" и использования при его решении технических задач обучаемый или обучающий точно формулирует учебную проблему (задачу) подлежащую решению,На первом этапе демонстрации учащемуся поясняют основные понятия и этапы метода с помощью чертежа на доске. На втором этапе выбирают пластины 1, соответствующие сформулированной задаче, и устанавливают на демонстрационном столе под углом 90 друг другу, образуя пространственную прямоугольную систему, причем количество пластин 1 должно соответствовать количеству переменных характеристик решаемой задачи объекта исследования, например, трем, таким образом наглядно представляя морфологические матрицы возможных вариантов по каждой характеристике.На третьем этапе демонстрации стойки 3 устанавливают по периметру сопрягаемых пластин 1, концы стоек 3 размягчают буквами, например А, В, С, соответствующими названиями переменных характеристик объекта исследований, решаемой задачи, и соединяют пластины 1 со стойками 3, например, винтами.На втором и третьем этапах демонстрации наглядно представляется понятие морфологического ящика, модели задачи.На четвертом этапе демонстрации линейки 2 устанавливают в пазы стоек 3 перпендикулярно друг к другу попарно на каждой пластине 1 соответственно требованиям задачи, критериям отбора вариантов решения задачи.На пятом этапе демонстрации перемещают линейки 2 по стойкам 3 попарно, образуя .закрытые ячейки 5 на пластинах 1 с выбранной информацией по заданным критериям отбора, производят оценку варианта совместно с учащимися интуитивно, на основании опыта,На шестом этапе демонстрации обращают внимание учащихся на закрытые ячейки 5 пластин 1 с соответствующей информацией, иллюстрируя оптимальный вариант решения по каждой характеристике объекта,17675",2 2 На седьмо,: этапе демонстрации поясняют учащимс.:зк образуется морфологический синтез, объединение найденныхрешений, которые определялись закрытыми ячейками 5 на пластинах 1. Затем, освободив их пазов стоек 3 по одной линейке 2,, оставляют фиксированные линейки, установив их так, чтобы начала и концы линеек 2образовали треугольник с вершинами, ранее закрытыми ячейками 5 пластины 1. 10Таким образом наглядное пособие позволяет иллюстрировать сущность одногоиз методов творчества - метод "Морфологического анализа",Формула изобретения 151. Наглядное пособие, преимущественно для иллюстрации метода "Морфологического ящика", содержащее пространственный прямоугольный элемент, состоящий извзаимно перпендикулярных плоскостей, 20контактирующих гранями, каждая из которых разделена на четное количество квадратов, несущих информацию, о т л и ч а ющ е е с я тем, что, с целью расширения эксплуатационных возможностей, оно снабжено шестью линейками, выполненными из прозрачного материала, а пространственный прямоугольный элемент образован тремя соединенными между собой пластинами, обращенными одна к другой своими лицевыми сторонами, при этом на каждой из пластин установлены параллельно ее сторонам две линейки с возможностью возвратно-поступательного относительного перемещения во взаимно перпендикул" рных направлениях для считывания информации,2.Пособиепоп,1, отличающеес я тем, что пространственный прямоугольный элемент выполнен разъемным,3, Пособие по и, 1, о т л.и ч а ю щ е ес я тем, что пространственный прямоугольный элемент состоит из трех стоек, расположенных во взаимно перпендикулярных плоскостях, с которыми связаны пластины, при этом каждая из стоек на двух сторонах имеет продольные пазы для установки с возможностью перемещения линеек.1767512 Составитель С.БражникТехред М.Моргентал Корректор М.Максимишине дакто лкова аказ 3549 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, зК, Раушская наб 4/5 изаодстеенно-издатепьскии комбинат "Патент", г, Ужгород, уп, Гагарина, 101
