Регулятор уровня верхнего бьефа

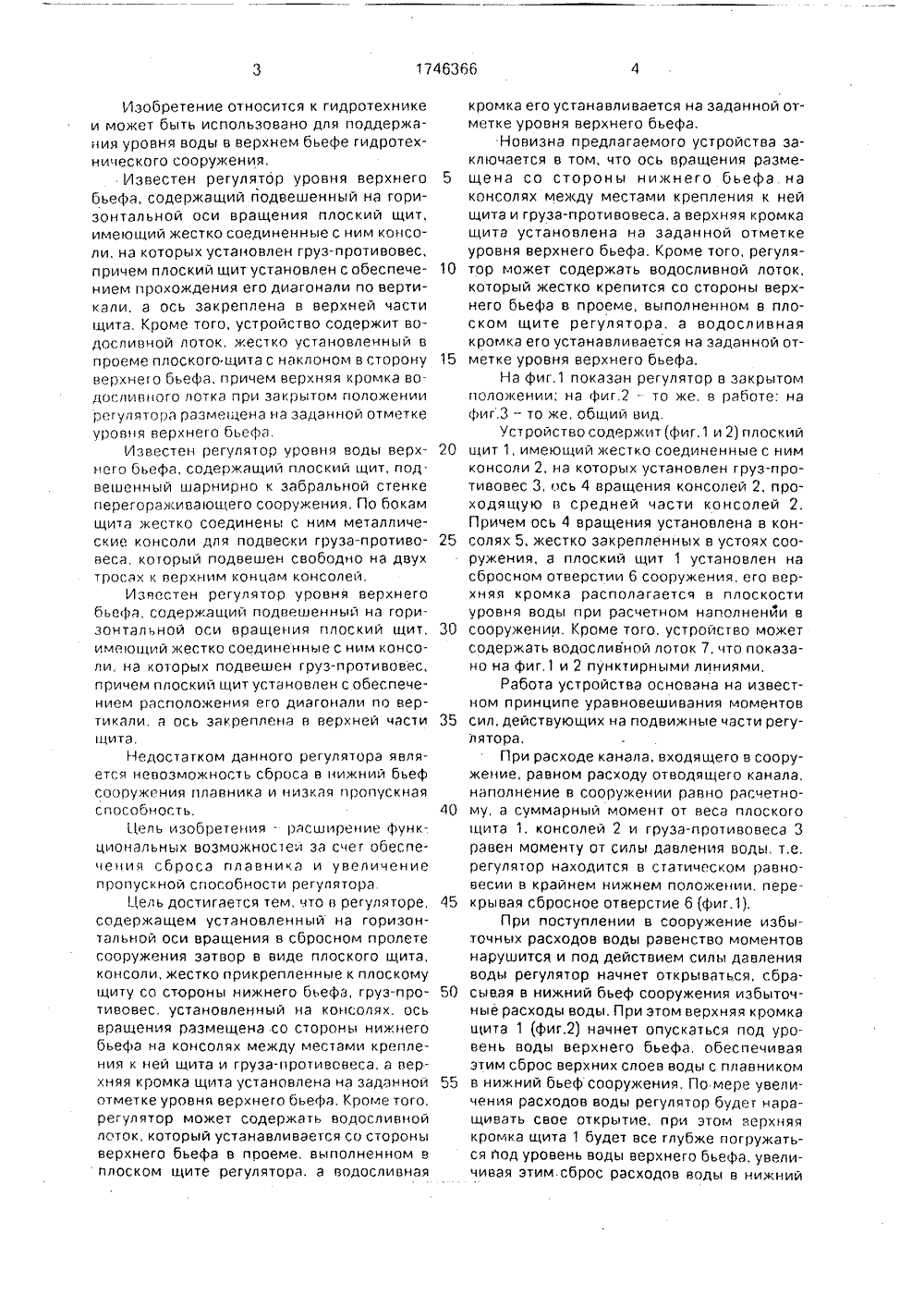

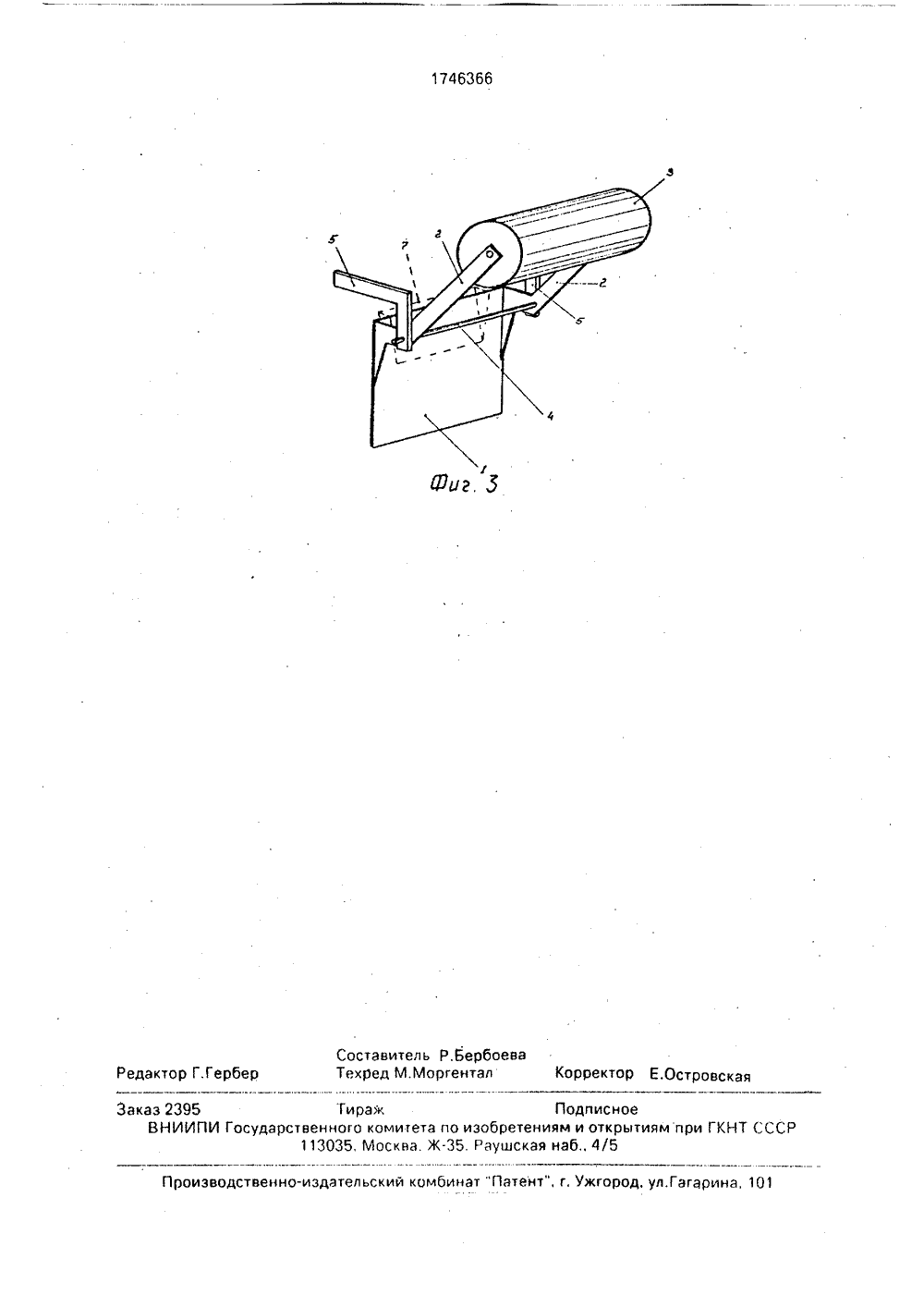

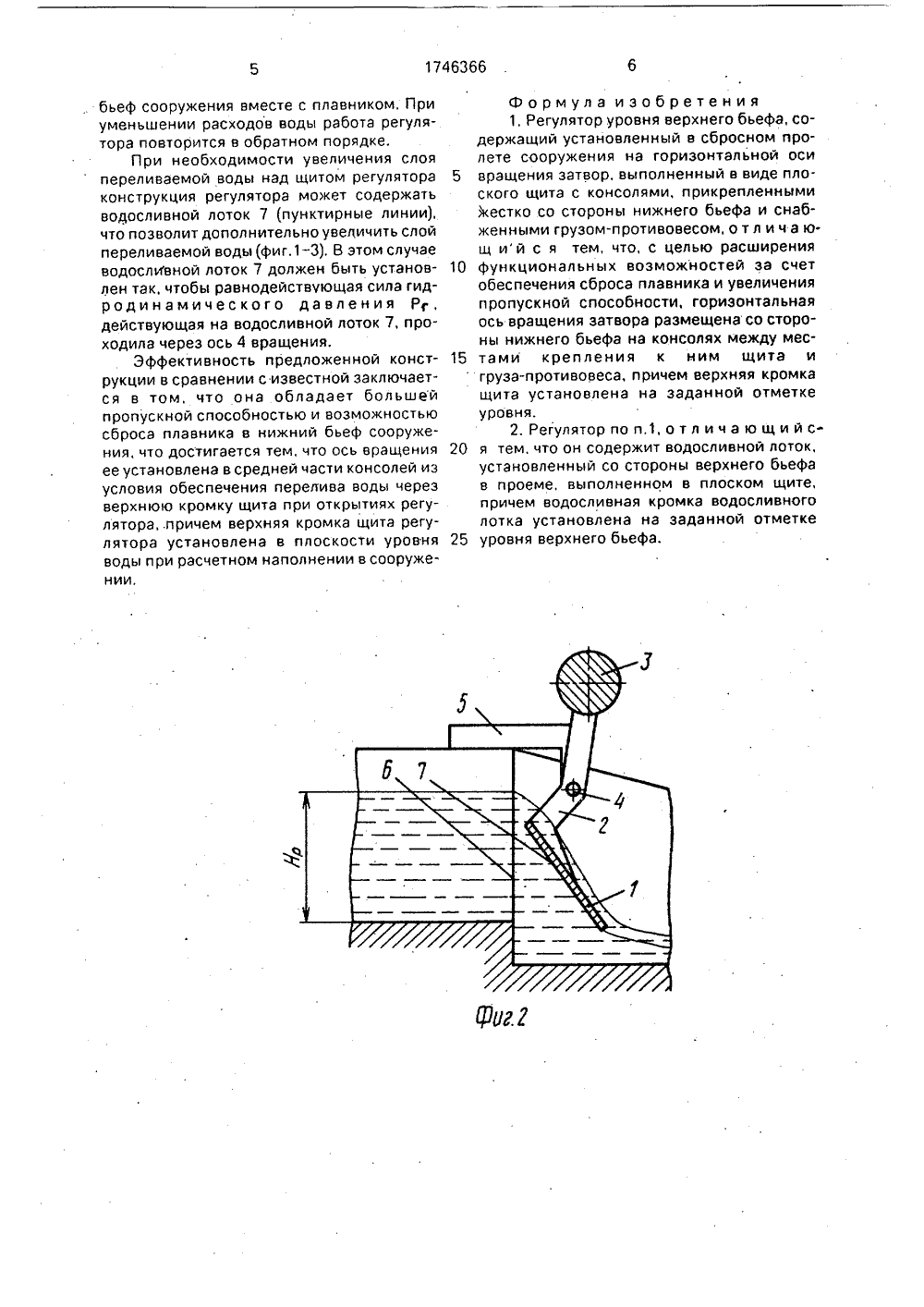

(55 О 05 О 9/02 КОМИТЕТИ ОТКРЫТИ ГОСУДАРСТВЕНН ПО ИЗОБРЕТЕНИ про- ных кма ЬЕобласти гидроользовэно для верхнем бьефе ния. Цель изо- нкциональных метил,(21) 4766380/24(71) Киргизский сельскохозяйственныйтитут им. К.И.Скрябина и Бассейновоеизводственное управление оросителсистем Чуйской долины(56) Авторское свидетельство СССРМ 1571556, кл. 6 05 О 9/02. 1983.Авторское свидетельство СССРМ 1386968, кл. 6 05 О 9/02, 1986.(57) Изобретение относится к техники и может быть исп поддеркания уровня воды в гидротехнического сооруке бретения - расширение ф возможностей и увеличение пропускной способности регулятора. Поставленная цель достигается тем, что устройство установлено на горизонтальной оси вращения на сбросном пролете сооружения и содержит плоский щит 1, консоли 2,жестко прикрепленные к плоскому щиту 1 со стороны нижнего бьефа, груз-противовес 3, установленный на консолях 2, причем ось 4 вращения размещена со стороны нижнего бьефа на консолях 2 между местами крепления к ним щита 1 и груза-противовеса 3, верхняя кромка щита 1 установлена на заданной отметке уровня верхнего бьефа. Кроме того. регулятор может содержать водосливной лоток 7, который устанавливается со стороны верхнего бьефа в проеме, выполненном в плоском щите 1 регулятора, а водосливная кромка его устанавливается на заданной отке уровня верхнего бьефа. 1 з,п, ф-лы, 3Изобретение относится к гидротехнике и может быть использовано для поддержания уровня воды в верхнем бьефе гидротехнического сооружения.Известен регулятор уровня верхнего бьефа, содержащий подвешенный на горизонтальной оси вращения плоский щит, ил 1 еющий жестко соединенные с ним консоли. на которых установлен груз-противовес, причем плоский щит установлен с обеспечением прохождения его диагонали по вертикали, а ось закреплена в верхней части щита. Кроме того, устройство содержит водосливной лоток, жестка установленный в проеме плоского щита с наклоном в сторону верхнео бьефа, причем верхняя кролика водосливного лотка при закрытом положении регулятора размещена на заданной отметке уровня верхнего бьефа.Известен регулятор уровня воды верхнего бьефа, содержащий плоский щит, под. вешенный шарнирно к забральной стенке перегораживающего сооружения, По бокам щита жестко соединены с ним металлические консоли для подвески груза-противовеса, который подвешен свободно на двух тросах к верхним канцам консолей,Известен регулятор уровня верхнего бьефа, содержащий подвешенный на горизонтальной оси вращения плоский щит, имсчощий жестко соединенные с ним консоли, на которых подвешен груз-противовес, причем плоский щит установлен с обеспечением расположения его диагонали по вертикали. а ось закреплена в верхней части щита,Недостатком данного регулятора является невозможность сброса в нижний бьеф сооружения плавника и низкая пропускная способногть,Цель изобретения - расширение функциональных возможнос 1 еи за счег обеспечения сброса плавника и увеличение пропускной способности регулятора.Цель достигается тем, что в регуляторе, содержащем установленный на горизонтальной оси вращения в сбросном пролете сооружения затвор в виде плоского щита, консоли, жестко прикрепленные к плоскому щиту со стороны нижнего бьефа, груз-противовес, установленный на консолях, ось вращения размещена со стороны нижнего бьефа на консолях между местами крепления к ней щита и груза-противовеса, а верхняя кромка щита установлена на заданной отметке уровня верхнего бьефа. Кроме того, регулятор может содержать водосливной лоток, который устанавливается со стороны верхнего бьефа в проеме, выполненном в плоском щите регулятора. а водосливная 5 10 15 20 25 30 35 40 45 50 55 кромка его устанавливается на заданной отметке уровня верхнего бьефа.Новизна предлагаемого устройства заключается в том, что ось вращения размещена со стороны нижнего бьефа.наконсолях между местами крепления к нейщита и груза-противовеса, а верхняя кромкащита установлена на заданной отметкеуровня верхнего бьефа, Кроме того, регулятор может содержать водосливной лоток,который жестко крепится со стороны верхнего бьефа в проеме, выполненном в плоском щите регулятора, а водосливнаякромка его устанавливается на заданной отметке уровня верхнего бьефа,На фиг.1 показан регулятор в закрытомположении; на фиг.2 - то же, в работе: нафиг,3 - то же, общий вид.Устройство содержит (фиг.1 и 2) плоскийщит 1, имеющий жестко соединенные с нимконсоли 2, на которых установлен груз-противовес 3, ось 4 вращения консолей 2, проходящую в средней части консолей 2.Причем ось 4 вращения установлена в консолях 5, жестко закрепленных в устоях сооружения, а плоский щит 1 установлен насбросном отверстии 6 сооружения, его верхняя кромка располагается в плоскостиуровня воды при расчетном наполненйи всаарукении. Кроме того, устройство можетсодержать водосливной лоток 7, что показано на фиг,1 и 2 пунктирными линиями,Работа устройства основана на известном принципе уравновешивания моментовсил, действующих на подвижные части регулятора.При расходе канала, входящего в сооружение, равном расходу отводящего канала,наполнение в сооружении равно расчетному, а суммарный момент от веса плоскоощита 1, консолей 2 и груза-противовеса 3равен моменту от силы давления воды, т.е.регулятор находится в статическом равновесии в крайнем нижнем положении, перекрывая сбросное отверстие 6 нефиг.1).При поступлении в сооружение избыточных расходов воды равенство моментовнарушится и под действием силы давленияводы регулятор начнет открываться, сбрасывая в нижний бьеф сооружения избыточные расходы воды. При этом верхняя кромкащита 1 (фиг.2) начнет опускаться под уровень воды верхнего бьефа, обеспечиваяэтим сброс верхних слоев воды с плавникомв нижний бьеф сооружения, По мере увеличения расходов воды регулятор будет наращивать свое открытие, при этом верхняякромка щита 1 будет все глубже погружаться под уровень воды верхнего бьефа, увеличивая этим сброс расходов воды в нижнийбьеф сооружения вместе с плавником, При уменьшении расходов воды работа регулятора повторится в обратном порядке.При необходимости увеличения слоя переливаемой воды над щитом регулятора конструкция регулятора может содержать водосливной лоток 7 пунктирные линии), что позволит дополнительно увеличить слой переливаемой воды (фиг,1-3), В этом случае водослИвной лоток 7 должен быть установлен так, чтобы равнодействующая сила гидродинамического давления Р, действующая на водосливной лоток 7, проходила через ось 4 вращения.Эффективность предложенной конструкции в сравнении с известной заключается в том, что она обладает большей пропускной способностью и возможностью сброса плавника в нижний бьеф сооружения, что достигается тем, что ось вращения ее установлена в средней части консолей из условия обеспечения перелива воды через верхнюю кромку щита при открытиях регуляторапричем верхняя кромка щита регулятора установлена в плоскости уровня воды при расчетном наполнении в сооружении. Формула изобретения 1, Регулятор уровня верхнего бьефа, содержащий установленный в сбросном пролете сооружения на горизонтальной оси 5 вращения затвор, выполненный в виде плоского щита с консолями, прикрепленными жестко со стороны нижнего бьефа и снабженными грузом-противовесом, о т л и ч а ющ ий с я тем, что, с целью расширения 10 функциональных возможностей за счетобеспечения сброса плавника и увеличения пропускной способности, горизонтальная ось вращения затвора размещена со стороны нижнего бьефа на консолях между мес тами крепления к ним щита игруза-противовеса, причем верхняя кромкащита установлена на заданной отметке уровня.2. Регулятор по п.1, о тл и ч а ю щ и й с я тем, что он содержит водосливной лоток,установленный со стороны верхнего бьефа в проеме, выполненном в плоском щите, причем водосливная кромка водосливного лотка установлена на заданной отметке 25 уровня верхнего бьефа.1746366 Составитель Р.Бербоева Техред М.Моргентал Корректор Е,Островск ктор Г.Герб ГКНТ СССР о-издательский комбинат "Патент", г, Ужгород. ул.Гагарина, 101 оизводст Заказ 2395 Тираж ВНИИПИ Государственного комитета по изоб 113035, Москва. Ж.35. Рау
