Щеткодержатель для электрической машины

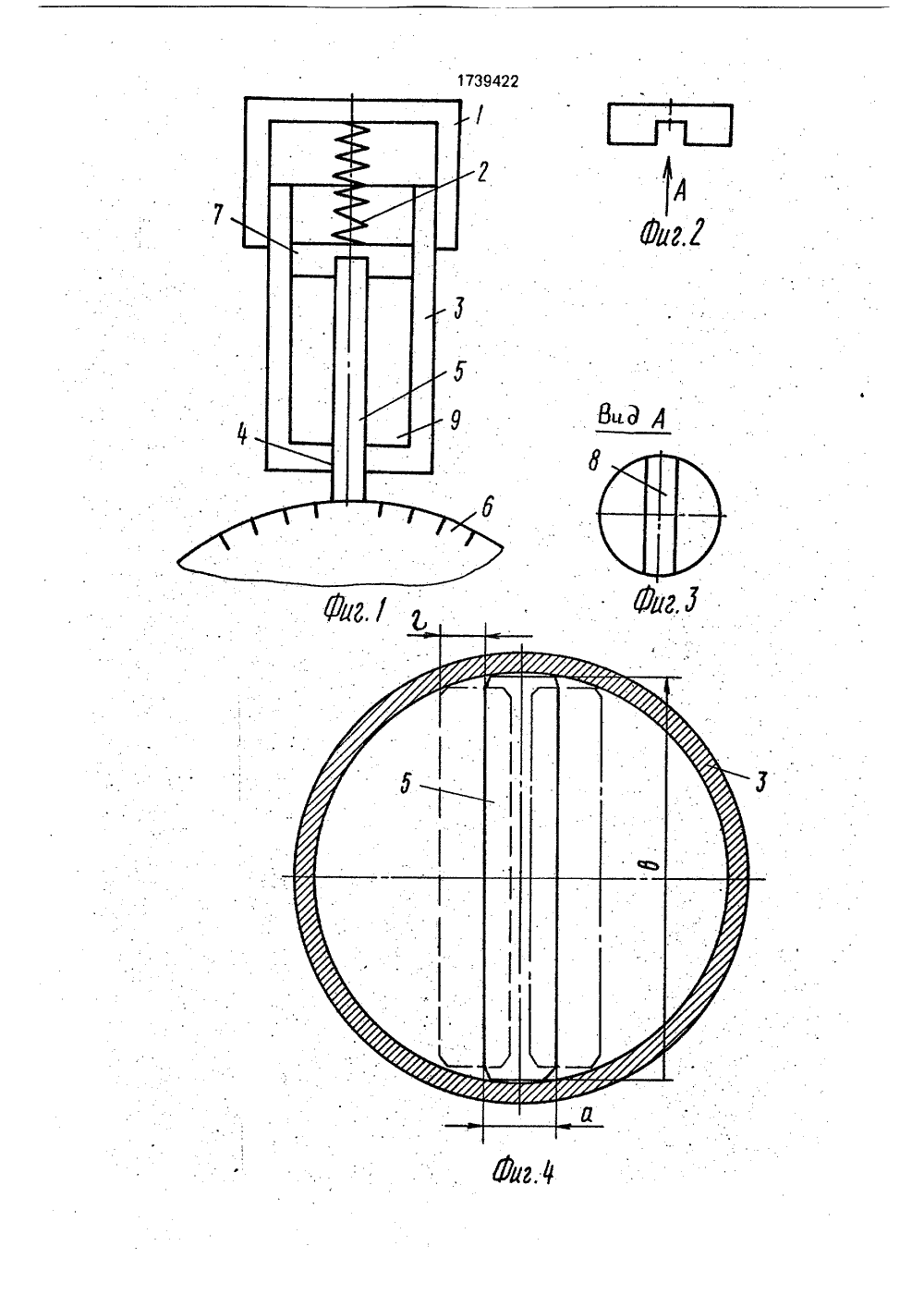

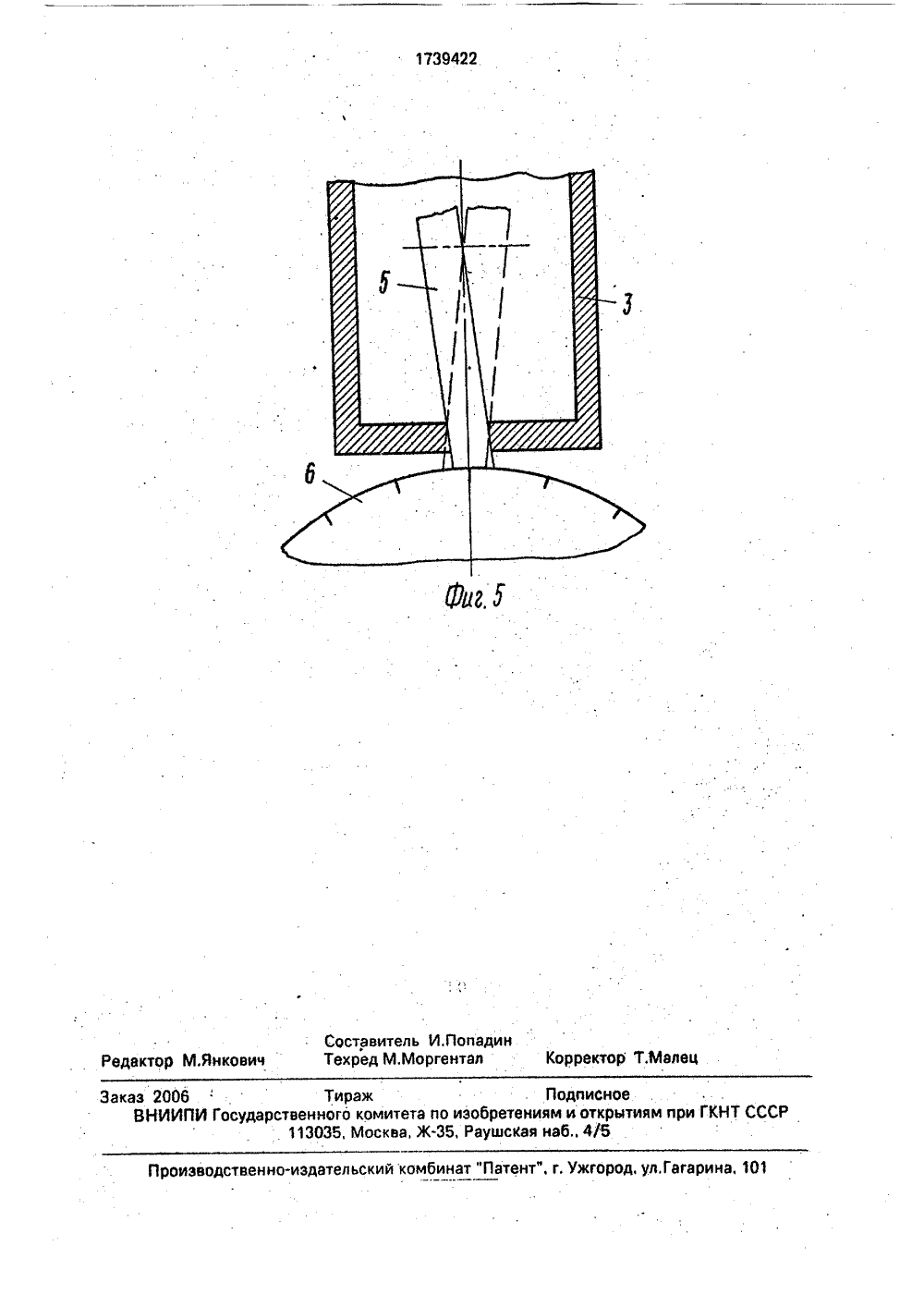

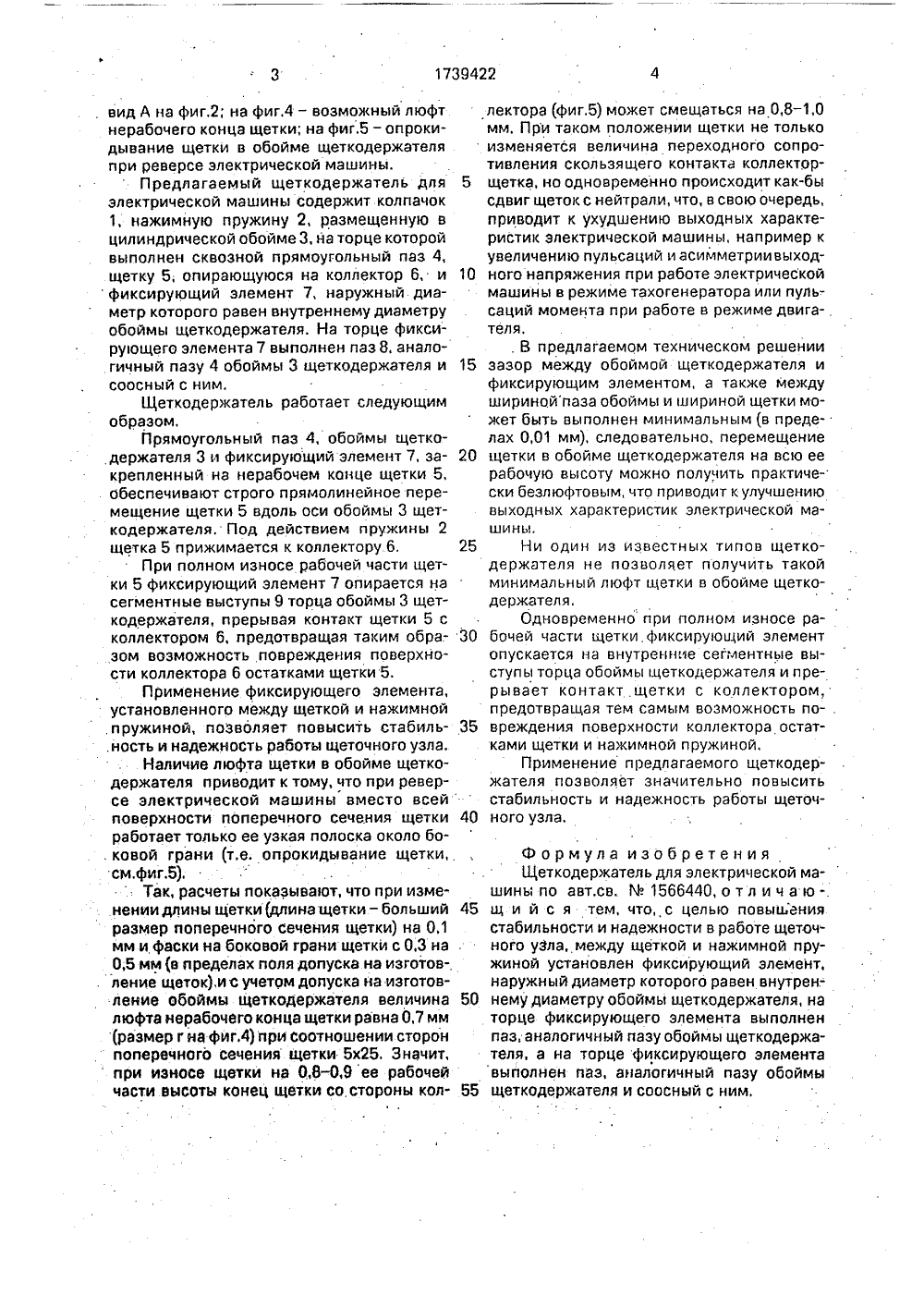

СОЮЗ СОВЕТСКИХСОЦИАЛ ИСТИЧ Е СКИХРЕСПУБЛИК 9(51)5 Н ДАРСТВЕННЫЙ КОМИТЕТЗОБРЕТЕНИЯМ И ОТКРЫТГКНТ СССР ЬЦ 99 2 ГО ПО ПР АНИЕ ИЗОБРЕТ(57) Использование: конструкции щеточноколлекторного узла электрических машин малой мощности. Сущность изобретения: щеткодержатель. содержит колпачок, нажимную пружину, размещенную в цилиндрической обойме, на торце. которой выполнен сквозной прямоугольный паз, щетку, опирающуюся на коллектор, и фиксирующий элемент, наружный диаметр которогО равен внутреннему диаметру обоймы щеткодержателя. На торце фиксирующего элемента выполнен паз, аналогичный пазу обоймы щеткодержателя и соосный с ним, 5 ил. Цель изобретения: - повышение стабильности и надежности работы щеточногоузла путем устранения люфта щетки в обойме щеткодержателя,Указанная цель достигается тем, что вщеткодержателе содержащем колпачок инажимную пружину, размещенную в цилиндрической обойме, внутренний диаметр ко" торой . выполнен равным диагоналипоперечного сечения прямоугольной щетки,на торце обоймы выполнен сквозной диаметральный прямоугольный паз. ось кото-.рого перпендикулярна оси обоймы. щеткодержателя, а ширина паза по всейдлине равна ширине щетки, между щеткойи нажимной пружиной установлен фиксирующий элемент, наружный диаметр которогоравен внутреннему диаметру обоймы щеткодержателя, а на торце фиксирующего элемента выполнен паз, аналогичный пазуобоймы щеткодержателя и соосный с ним.На фиг,1 изображен щеткодержатель сфиксирующим элементом; на фиг.2 - конфигурация фиксирующего элемента; на фиг.3 -4 ,ОЭ О 3 ЬЭ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССРМ 1566440, кл, Н 01 К 39/40, 1987.(54) ЩЕТКОДЕРЖАТЕЛЬ ДЛЯ ЭЛЕКТРИЧЕСКОЙ МАШИНЫ Изобретение относится к электромашиностроению и является усовершенствованием изобретения по ав.св, М 1566440,Известен щеткодержатель для электрической машины, содержащий колпачок и нажимную пружину, размещенную в цилиндрической обойме, внутренний диаметр которой выполнен равным диагонали поперечного сечения прямоугольной щетки, на торце обоймы выполнен сквозной диаметральный прямоугольный паз, ось которого перпендикулярна оси обоймы щеткодержателя, а ширина паза по всей его длине равна ширине щетки.Недостатком указанного щеткодержателя является наличие люфта щетки в обойме щеткодержателя, если ширина щетки в 2-3 и более раз больше ее длины, что нарушает стабильность работы щеточного контакта.Кроме того, возможно повреждение поверхности коллектора остатками, щетки при полном ее износе, что снижает надежность работы щеткодержателя. 1739422 А 2. вид А на фиг.2; на фиг,4 - возможный люфт.нерабочего конца щетки; на фиг,5 - опрокидывание щетки в обойме щеткодержателя при реверсе электрической машины.Предлагаемый щеткодержатель для электрической машины содержит колпачок 1, нажимную пружину 2, размещенную в цилиндрической обойме 3, на торце которой выполнен сквозной прямоугольный паз 4, щетку 5, опирающуюся на коллектор 6, и фиксирующий элемент 7, наружный диаметр которого равен внутреннему диаметру обоймы щеткодержателя. На торце фиксирующего элемента 7 выполнен паз 8, аналогичный пазу 4 обоймы 3 щеткодержателя и соосный с ним.Щеткодержатель работает следующим образом.Прямоугольный паз 4, обоймы щеткодержателя 3 и фиксирующий элемент 7, закрепленный на нерабочем конце щетки 5, обеспечивают строго прямолинейное перемещение щетки 5 вдоль оси обоймы 3 щеткодержателя, Под действием пружины 2 щетка 5 прижимается к коллектору 6,При полном износе рабочей части щетки 5 фиксирующий элемент 7 опирается на сегментные выступы 9 торца обоймы 3 щеткодержателя, прерывая контакт щетки 5 с коллектором б, предотвращая таким обра.- зом возможность повреждения поверхности коллектора 6 остатками щетки 5.Применение фиксирующего элемента, установленного между щеткой и нажимной пружиной, позволяет повысить стабиль. ность и надежность работы щеточного узла.Наличие люфта щетки в обойме щеткодержателя приводит к тому, что при реверсе электрической машины вместо всей поверхности поперечного сечения щетки работает только ее узкая полоска около бо. ковой грани (т.е. опрокидывание щетки, см,фиг.5).Так, расчеты показывают, что при изменении длины щетки (длина щетки - больший размер поперечного сечения щетки) на 0,1 мм и фаски на боковой грани щетки с 0,3 на 0,5 мм (в пределах поля допуска на изготовление щеток),и с учетом допуска на изготовление обоймы щеткодержателя величина люфта нерабочего конца щетки равна 0,7 мм (размер г на фиг,4) при соотношении сторон поперечного сечения щетки 5 х 25. Значит, при износе щетки на 0,8-0,9 ее рабочей части высоты конец щетки со стороны кол 45 50 выполнен паз, аналогичный пазу обоймы55 щеткодержателя и соосный с ним. 10 20 25 30 35 40 лектора (фиг,5) может смещаться на 0,8-1,0 мм. При таком положении щетки не только изменяется величина переходного сопротивления скользящего контакта коллектор- щетка, но одновременно происходит как-бы сдвиг щеток с нейтрали, что, в свою очередь, приводит к ухудшению выходных характеристик электрической машины, например к увеличению пульсаций и асимметрии выходного напряжения при работе электрической машины в режиме тахогенератора или пульсаций момента при работе в режиме двига-. теля,. В предлагаемом техническом решении зазор между обоймой щеткодержателя и фиксирующим элементом, а также между ширинойпаза обоймы и шириной щетки может быть выполнен минимальным(в пределах 0,01 мм), следовательно, перемещение щетки в обойме щеткодержателя на всю ее рабочую высоту можно получить практически безлюфтовым, что приводит к улучшению выходных характеристик электрической машины.Ни один из известных типов щеткодержателя не позволяет получить такой минимальный люфт щетки в обойме щеткодержателя,Одновременно при полном износе рабочей части щетки. фиксирующий элемент опускается на внутренние сегментные выступы торца обоймы щеткодержателя и прерывает контакт. щетки с коллектором, предотвращая тем самым возможность повреждения поверхности коллектора остатками щетки и нажимной пружиной.Применение предлагаемого щеткодержателя позволяет значительно повысить стабильность и надежность работы щеточного узла,Формула изобретения Щеткодеркатель для электрической машины по авт,св, Мт 1566440, о т л и ч а ю -. щ и й с я тем, что, с целью повышения стабильности и надежности в работе щеточного узла, между щеткой и нажимной пружиной установлен фиксирующий элемент,наружный диаметр которого равен внутрен.- нему диаметру обоймы щеткодержателя, на торце фиксирующего элемента выполнен паз, аналогичный пазу обоймы щеткодержателя, а на торце фиксирующего элемента1739422. ставитель И.Попадихред М.Моргентал Янкович орректор Т,Малец Редак 06Тираж ПодписноеИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/б ака одственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
