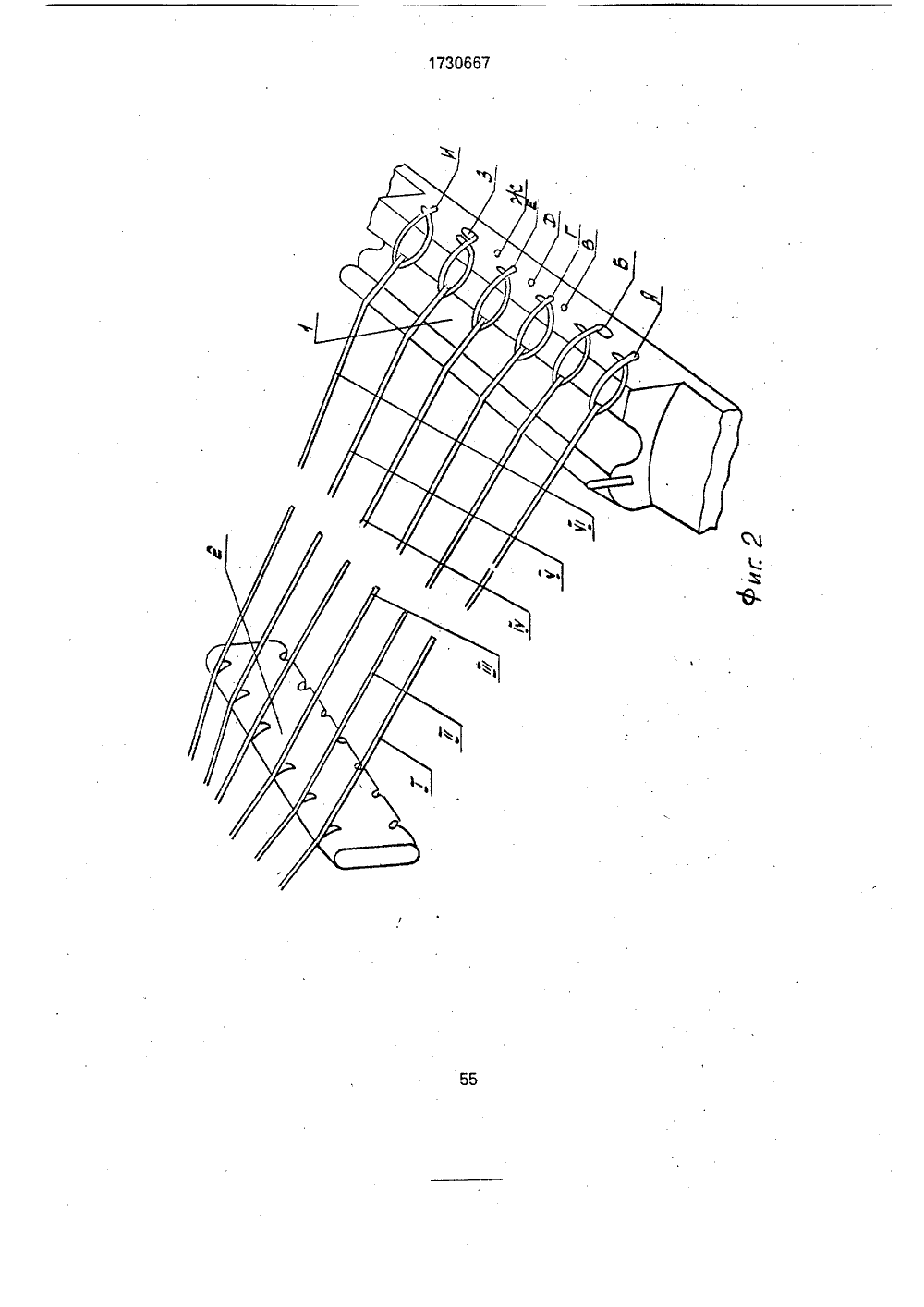

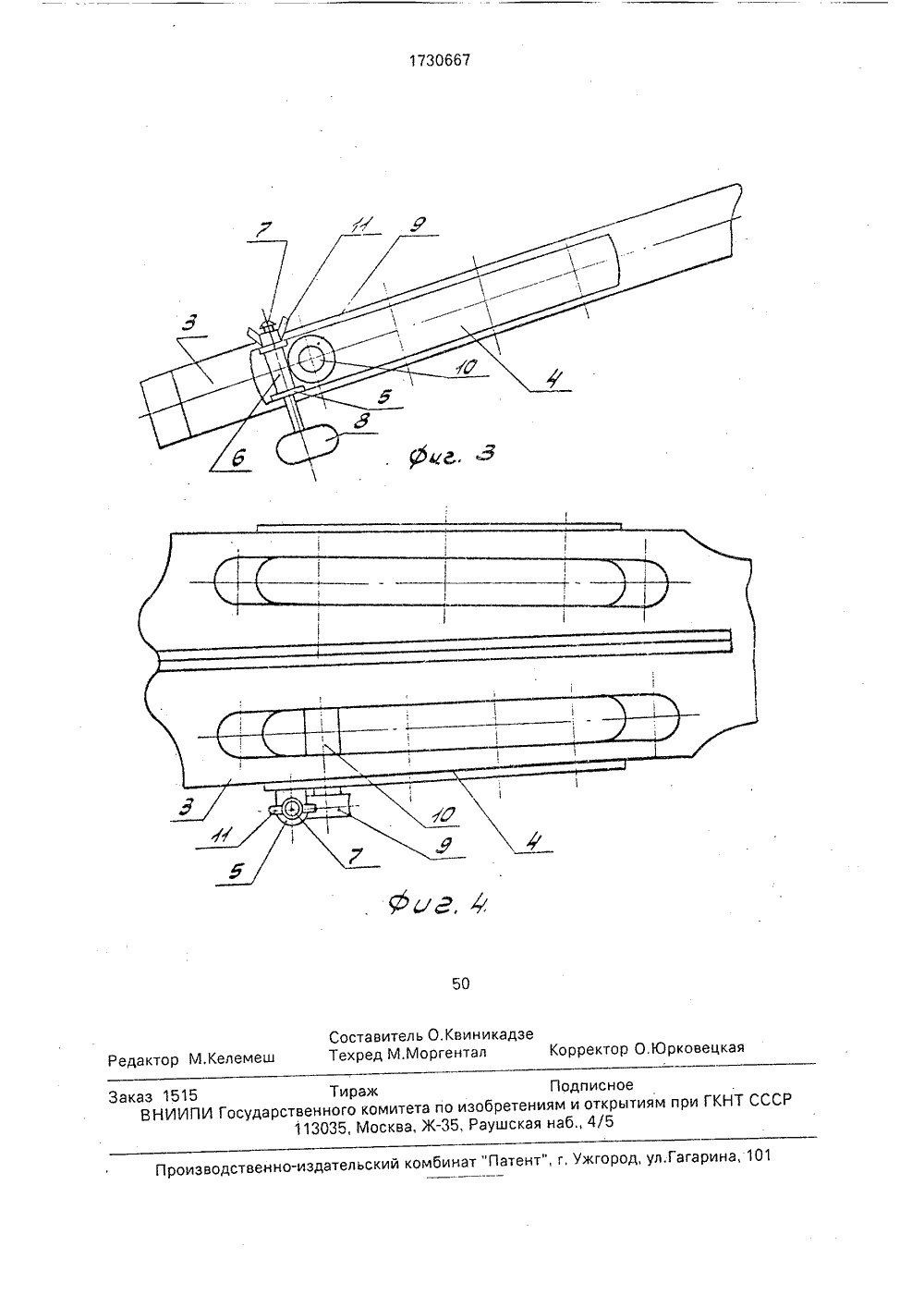

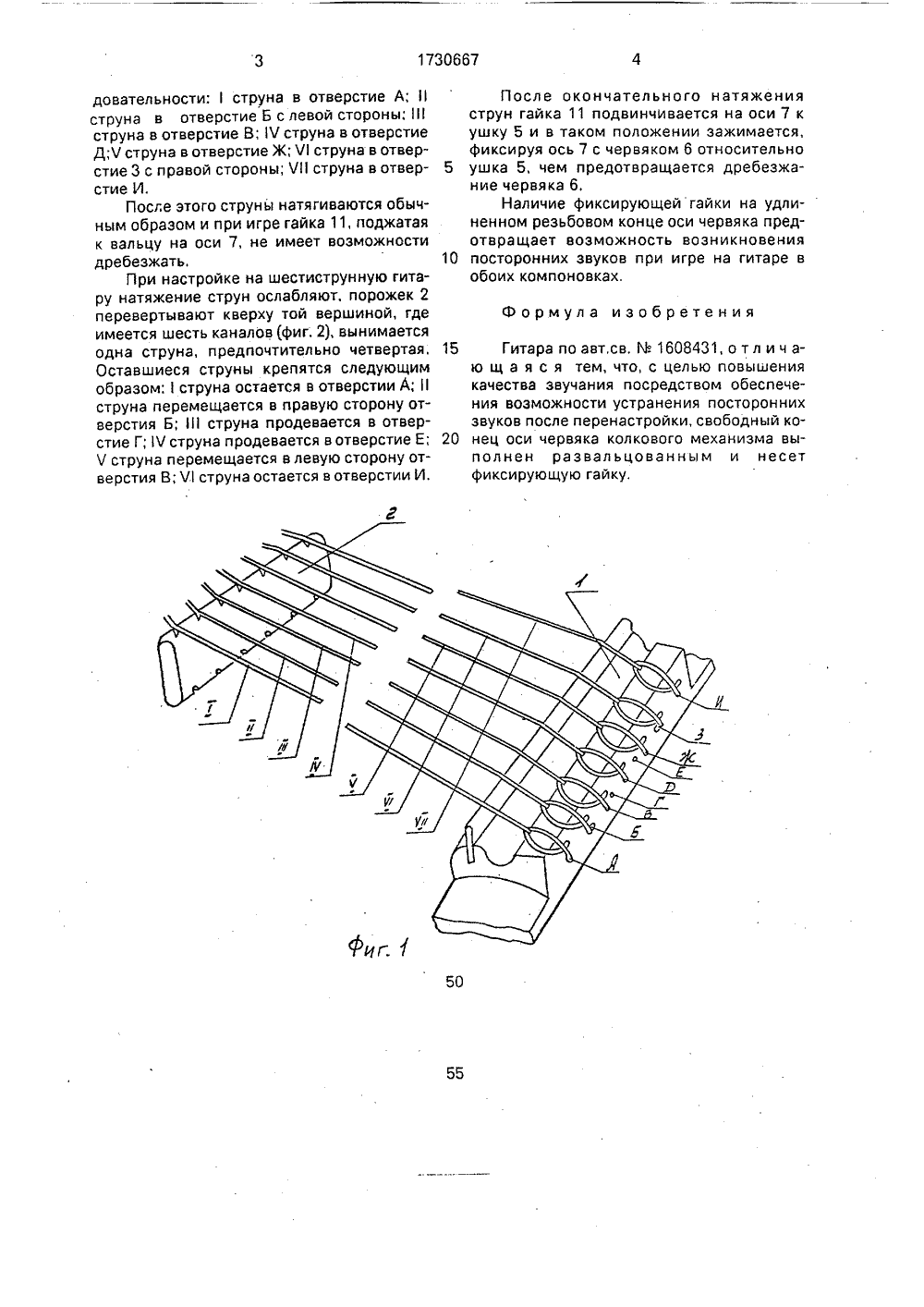

(5 Ц 5 ГОСУДАРСТВЕННЫЙПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР МИТЕТОТКР ЫТИ ЕН БР ЕТЕЛ К АВТОРСКОМ тся к конструкции сить качество звунения свободного кового механизма чия фиксирующеи тырехколковои пластинках 4, имеющих жестко присоединенные ушки 5.В отверстиях ушек 5 смонтирован червяк 6 с осью 7 и ручкой 8, зацепленный с колесом 9, закрепленным на колке 10, туго посаженном в гнездо головки 3.Ось 7 выполнена с резьбовым участкома свободном конце под фиксирующую гай 11 (барашкового типа). Резьбовой конец оси 7 развальцован, причем расстояние между внутренним торцом гайки 11, поджа 1 ой к вальцу, и ушком 5 минимально возможное, соответствующее принятому зазору между червяком 6 и ушкамиГитара настраивается слезом.При настройке на семь струн ручка 8 на оси 7 удерживается одной рукой (фиг, 3), а гайка 11 - другой рукой поднимается до упора к вальцу на конец оси 7. В таком положении червяк 6 свободно вращается вместе с осью 7 в отверстиях ушек 5. Порожек 2 (фиг, 1) повернут кверху той стороной, которая имеет семь каналов, а струны - И крепятся на подставке 1 в следующей посленку ОПИСАНИЕ И(71) Тбилисский завод по техническому обслуживанию и ремонту вычислительнойтехники(56) Авторское свидетел ьство СССРМ 1608431, кл, С 10 О 1/08, 1988,Изобретение относится к струнным щипковым музыкальным инструментам, а именнор к гитаре.Цел ь изобретения - по вы ш ение качества звучания.На фиг. 1 изображена гитара, настроенная на семь струн (корпус условно не показан); на фиг. 2 - гитара, настроенная на шесть струн; на фиг. 3 - колковый механизм с фиксирующей гайкой, вид сбоку; на фиг, 4 - то же, вид сверху.Гитара содержит корпус, гриф, подставку 1, поддерживающую струны 1,11, 111, К, Ч, ч, И и порожек 2. Подставка выпОлнена с девятью отверстиями: А, Б, В, Г, Д, Е, Ж, 3, . И, из которых два - Б и 3 - овальные, Отверстия соответствуют равномерному распределению как семи, так и шести струн. Порожек 2 выполнен сьемным с возможностью перевертывания и установки на своем месте в пазу и имеет с одной стороны семь, а с другой стороны шесть каналов для размещения струн.Головка 3 гриф сет колковые механиз чеа гитары (фиг. 3 и 4) немы на трехколковой и(57) Изобретение относигитары и позволяет повычания посредством выпалконца оси червяка колразвальцованным и налигайки. 4 ил,5. 4 дующим обра 1730667довательности:струна в отверстие А;струна в отверстие Б с левой стороны;струна в отверстие В; И струна в отверстие Д;Ч струна в отверстие Ж; И струна в отверстие 3 с правой стороны; И струна в отверстие И.После этого струны натягиваются обычным образом и при игре гайка 11, поджатая к вальцу на оси 7, не имеет возможности дребезжать,При настройке на шестиструнную гитару натяжение струн ослабляют, порожек 2 перевертывают кверху той вершиной, где имеется шесть каналов(фиг. 2), вынимается одна струна, предпочтительно четвертая, Оставшиеся струны крепятся следующим образом:струна остается в отверстии А;струна перемещается в правую сторону отверстия Б;струна продевается в отверстие Г; И струна продевается в отверстие Е; Ч струна перемещается в левую сторону отверстия В; Ч струна остается в отверстии И. После окончательного натяженияструн гайка 11 подвинчивается на оси 7 кушку 5 и в таком положении зажимается,фиксируя ось 7 с червяком 6 относительно5 ушка 5, чем предотвращается дребезжание червяка 6,Наличие фиксирующей гайки на удлиненном резьбовом конце оси червяка предотвращает воэможность возникновения10 посторонних звуков при игре на гитаре вобоих компоновках,Формула изобретения15 Гитара по авт,св. В 1608431, о т л и ч аю щ а я с я тем, что, с целью повышения качества звучания посредством обеспечения возможности устранения посторонних звуков после перенастройки, свободный ко нец оси червяка колкового механизма выполнен развальцованным и несет фиксирующую гайку.1730667 Составитель О. КвиникадзеТехред М. Моргентал актор М,Келем екто рковецка венно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 10 рои 515 Тираж ИИПИ Государственного комитета по изоб 113035, Москва, Ж, РаПодписноеетениям и открытиям при ГКНТ СССРская наб., 4/5
