Устройство для измерения уровня сыпучих материалов

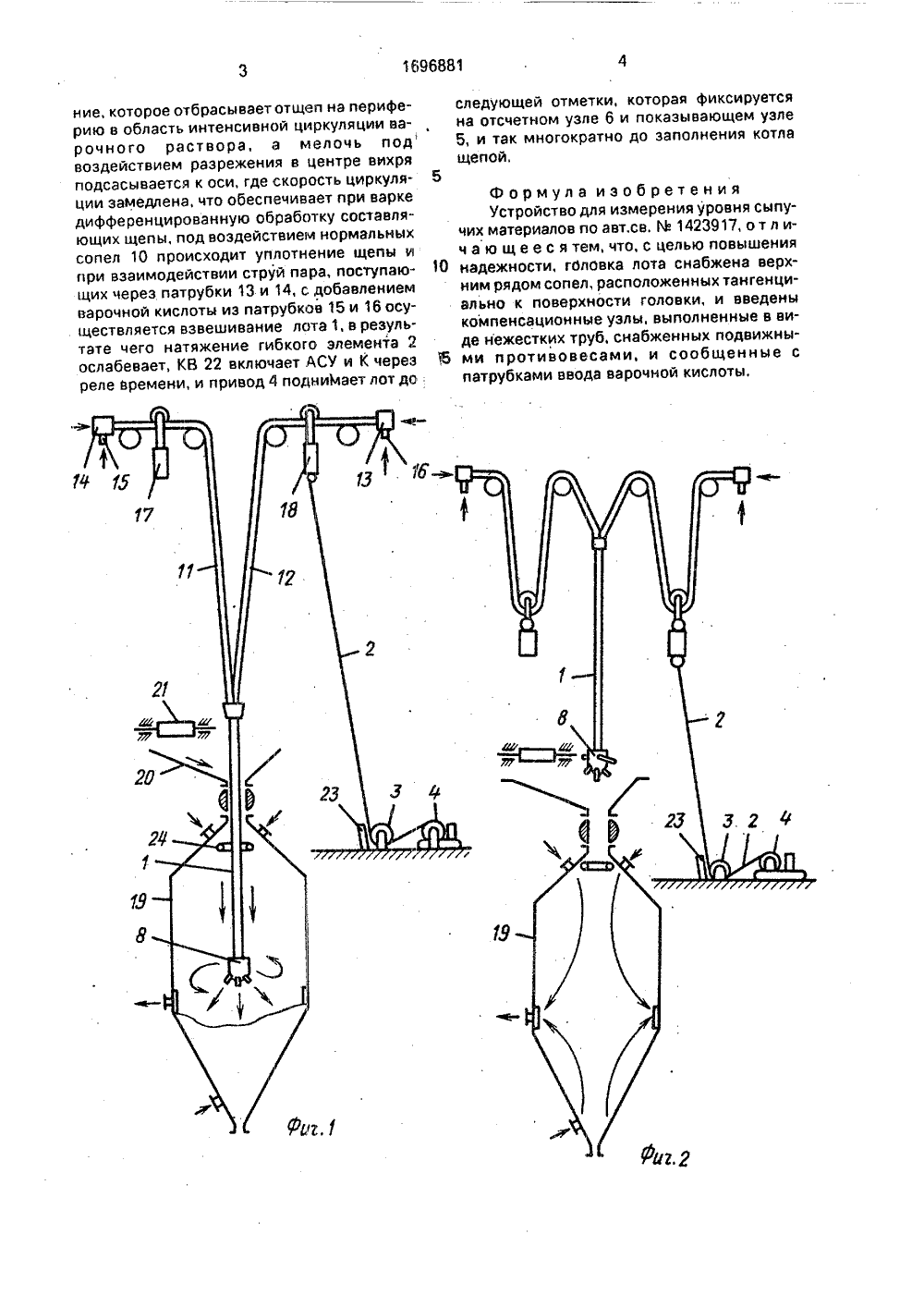

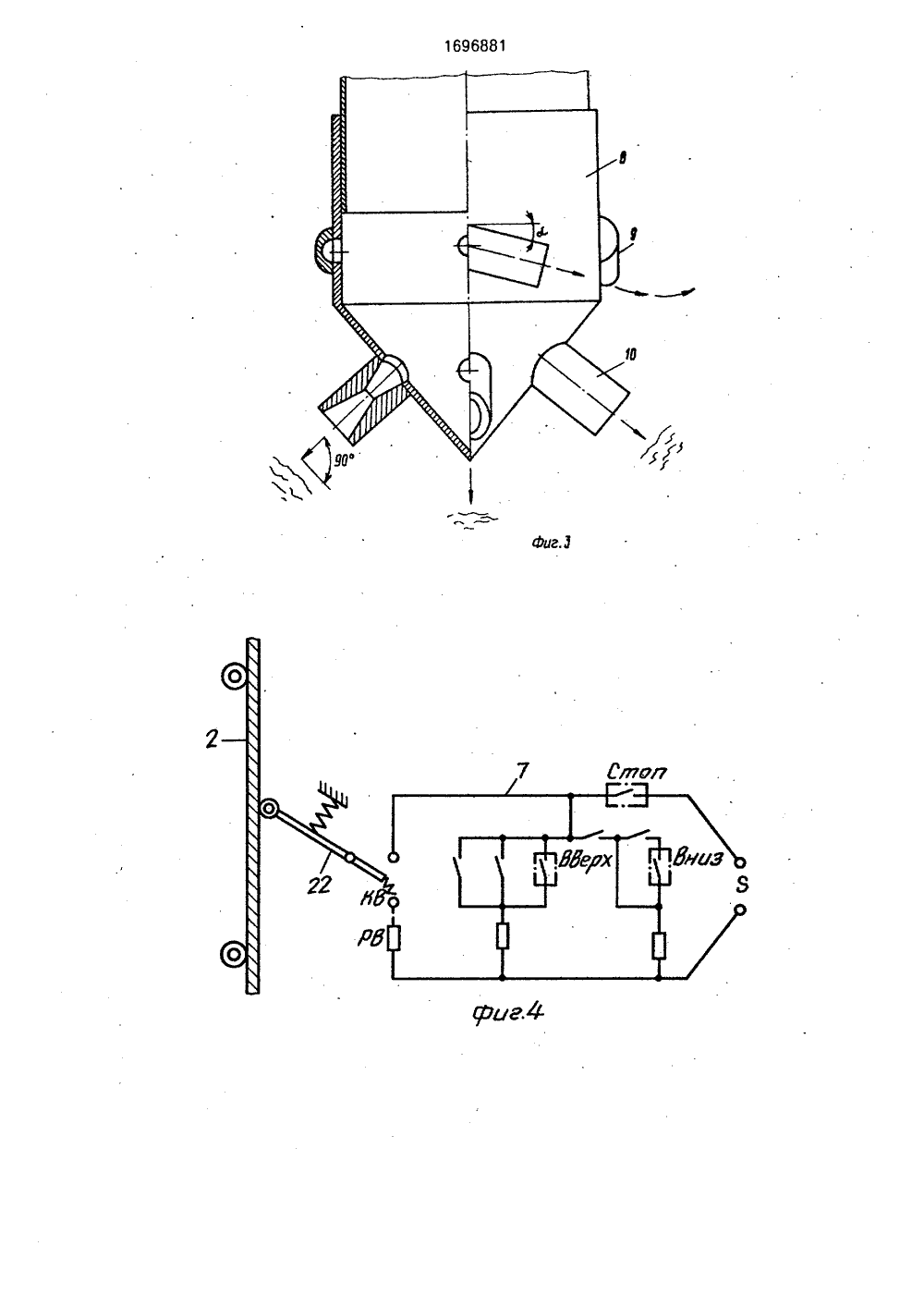

ОЮЗ СОВЕТСКИХОЦИАЛИСТИЧЕСКИЕСПУБЛИК 16968 и)5 6 01 Р 23/1 й)ВЕ 31 У 2 ИСАНИЕ О ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ;РИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССРМ 1423917, кл. 0 01 Р 23/16, 1985.(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНУРОВНЯ СЫПУЧИХ МАТЕРИАЛОВ(57) Изобретение относится к автоматичеким системам управления и контроля (АСУ К) заполнения щепой варочного котла пеиодического действия и может быть исИзобретение относится к автоматическим системам управления и контроля (АСУ и К) заполнения щепой варочного котла периодического действия и может быть использовано при производстве сульфцеллюлозы в целлюлозно-бумажной. промышленности,Цель - повышение надежности в работе.На фиг.1 показано устройство, общий вид; на фиг,2 - то же, после загрузки: на фиг.3 - головка с соплами, общий вид; на фиг.4 - узел АСУ и К; на фиг.5 - отсчетный и показывающий узлы.Устройство измерения уровня сыпучего материала содержит лот 1 с гибким элементом 2, направляющий ролик 3, привод 4, показывающий 5 и отсчетный 6 узлы, узел 7 АСУ и К, причем лот 1 выполнен в виде полой штанги, нижний конец которой снабжен головкой 8 с тангенциальным рядом сопел 9 и нормальным рядом сопел 10, а верхние компенсационные узлы, выполненные в виде пользовано при производстве сульфитной целлюлозы в целлюлозно-бумажной промышленности. Целью изобретения является повышение надежности в работе, Головка лота содержит не менее одного ряда сопел 10, направленных нормально к слою щепы, и не менее одного ряда тангенциальных сопел 9 с наклоном в направлении к слою, Ряд сопел 10 уплотняет слой и обеспечивает подачу реактивного сигнала на АСУ и К, а слой сопел 9 обеспечивает дифференцированное распределение щепы по фракциям, что снижает непроеар и перевар щепы, т.е. повышает качество и увеличивает выход целлюлозы. 5 ил,нежестких труб 11 и 12, сообщены с патруб; ками 13 и 14 подвода пара, патрубками 15 и 16 ввода варочной кислоты, На компенсационных узлах выдвижения смонтированы противовесы 17 и 18. Подача щепы в варочный котел 19 осуществляется через бункер 20 с ленточного транспортера 21. АСУ и К снабжена кнопками "Стоп", "Вниз", "Вверх" для ручного управления и конечным выключателем (КВ) 22 для автоматического, через реле времени (РВ). Привод отсчетного узла связан кинематически с направляющим роликом 3, КВ 22 и отсчетный узел 6 смонтированы на плате 23. Для предварительного рассева щепы используется паровой рассеиватель 24,Устройство измерения уровня щепы работает следующим образомЩепа транспортером 21 через бункер 20 поступает в варочный котел 19, где разбрасывается паровым рассеивателем 24 по сечению, В области головки 8 тангенциальными соплами 9 создается вихревое движе 1696881ние, которое отбрасывает отщеп на периферию в область интенсивной циркуляции варочного раствора, а мелочь под воздействием разрежения в центре вихря подсасывается к оси, где скорость циркуля ции замедлена, что обеспечивает при варке дифференцированную обработку составляющих щепы, под воздействием нормальных сопел 10 происходит уплотнение щепы и при взаимодействии струй пара, поступаю щих через патрубки 13 и 14, с добавлением варочной кислоты иэ патрубков 15 и 16 осуществляется взвешивание лота 1, в результате чего натяжение гибкого элемента 2 ослабевает, КВ 22 включает АСУ и К через % реле времени, и привод 4 поднимает лот до следующей отметки, которая фиксируетсяна отсчетном узле 6 и показывающем узле5 и так многократно до заполнения котлащепой,Формула изобретения Устройство для измерения уровня сыпучих материалов по авт,св. Ь 1423917, о т л ич а ю щ е е с я тем, что, с целью повышения надежности, гОловка лота снабжена верхним рядом сопел, расположенных тангенциально к поверхности головки, и введены компенсационные узлы, выполненные в виде нежестких труб, снабженных подвижными противовесами, и сообщенные с патрубками ввода варочной кислоты,.Наджаря аказ 4297 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям и 113035, Москва, Ж 35, Раушская наб 4/5 ТСС ага рина Производственно-издательский коефинат "Патент"., г. Ужгор р
