Сигнализатор уровня сыпучего материала
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 200207
Авторы: Горбатый, Добринский, Кошеленко, Печеный, Шулькройт
Текст

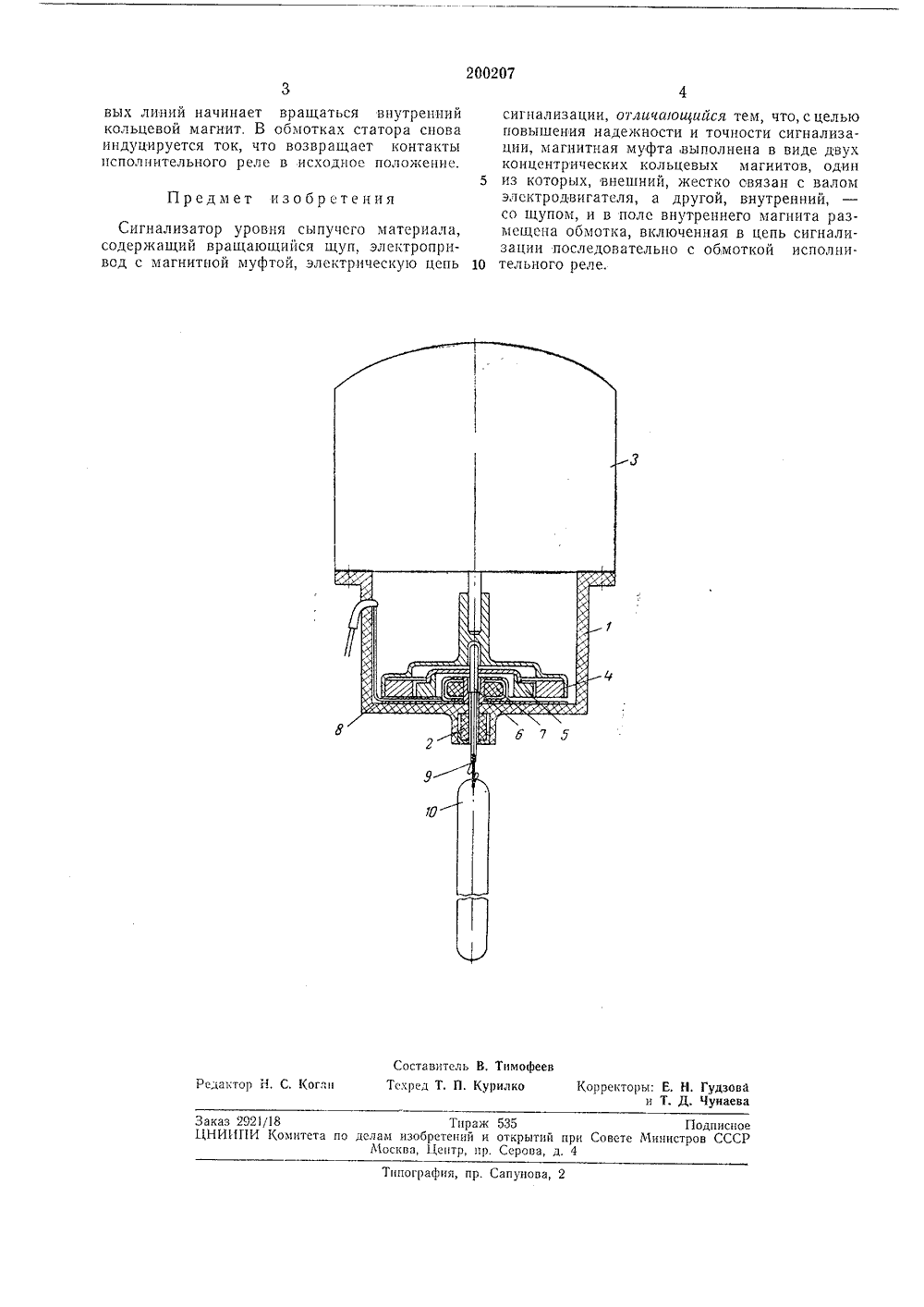

Союз Советски Социалистических РеспублииЗависимое от азт, свидстсльства Ъв Кл. 42 е, 37 Заявлено 20.711.1965 ( 1019054126-1с присоединением заявкиП Ст 011 Комитет по дел Приоритет публиковано 29.Ъ 11.1967. Бюллетень1 ата опубликования описания 2.Х.1967 обретений и открытийри Совете отинистровСССР 681,128.9(088.8) Авторыизобрстения В. М, Горбатый, Г. К, Добринский, Г. П. Кошеленко, Л А, А. Шулькройт и Л. С, Печеный Заявитель вод Стромнормаль ЕРИАЛА ИГНАЛИЗАТОР УРОВНЯ СЫПУЧЕГ алюминиевом и тастинчатыи 0 Данное изобретение относится к области сигнализации и контроля,Известные сигнализаторы уровня сыпучего материала, содержащие вращающийся щуп, электропривод с магнитной муфтой, электрическую цепь сигнализации, не обладают достаточной точностью и надежностью сигнализации уровня ввиду несовершенства магнитной передачи вращения вала электродвигателя н связанной с этим электрической сигнализации,В предложенном сигнализаторе для повышения надежности и точности сигнализации магнитная муфта выполнена в виде двух концентрических кольцевых магнитов, один из которых, внешний, жестко связан с валом электродвигателя, а другой, внутренний, - со щупом, В поле внутренего магнита размещена обмотка, включенная в цепь сигнализации последовательно с обмоткой исполнительного реле.На чертеже представлена принципиальная схема описываемого сигнализатора.Описываемый сигнализатор содержит корпус 1 с сальниковым уплотнением 2, электродвигатель 3, наружный кольцевой магнит-полумуфту 4, внутренний кольцевой магнит 5, выполненный вместе с осью б, представляющий из себя одновременно полумуфту и ротор генератора, обмотку 7 из медного провода, укрепленную жестко надиске 8, кольцо 9, связывающеещуп 10 с осью б.Электродвигатель 3 находится все время под напрякением, вращает наружный кольцевой магнит-полумуфту 4, жестко сидящую на валу электродвигателя. Крутящий момент на внутреннем кольцевом магните, выполненном вместе с осью, создается благодаря взаимодействию магнитных силовых линий. При вращении внутреннего кольцевого магнита в обмотке 7 индуцируется электрический ток, которым питается обмотка исполнительного реле, находящаяся вне прибора,Сигнализатор работает следующим образом.Поступающин в бункер сыпучий материал (песок, гравий, цемент) нли жидкость тормозит вращение пластинчгтого щупа 10, который через кольцо 9 останавливает ось б и, следовательно, кольцевой магнит 5. Остановка магнита 5 приводит к исчезновению электро- движущей силы в обмотке 7, к срабатыванию исполнительного реле и подаче сигнала (загорается сигнальная лампочка). Электродвигатель 3 продолжает вращать наружный кольцевой магнит-полумуфту 4.При опоражнивании бункера сыпучий материал освобождает пластинчатый щуп, в результате чего под действием магнитных сило200207 Предмет изобретения Составитель В. ТимофеевТсхред Т. П. Курилко Редактор Б, С, Коган Корректоры: Е. Н. Гудзова и Т. Д. ЧуиаеваЗаказ 2921/18 Тираж 535 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 Типография, пр. Сапунова, 2 вых линий начинает вращаться внутренний кольцевой магнит, В обмотках статора снова индуцируется ток, что возвращает контакты исполнительного реле в исходное положение. Сигнализатор уровня сыпучсго материала, содержащий вращающийся щуп, электропривод с магнитной муфтой, электрическую цепь сигнализации, от,гичаощийся тем, что, с целью повышения надежности и точности сигнализации, магнитная муфта, выполнена в виде двух концентрических кольцевых магнитов, один 5 из которых, внешний, жестко связан с валомэлектродвигателя, а другой, внутренний, со щупом, и в поле внутреннего магнита размещена обмотка, включенная в цепь сигнализации последовательно с обмоткой исполни тельного реле,
СмотретьЗаявка
1019054
Завод Стромнормаль
В. М. Горбатый, Г. К. Добринский, Г. П. Кошеленко, Л. И, А. А. Шулькройт, Л. С. Печеный
МПК / Метки
МПК: G01F 23/00
Метки: сигнализатор, сыпучего, уровня
Опубликовано: 01.01.1967
Код ссылки
<a href="https://patents.su/2-200207-signalizator-urovnya-sypuchego-materiala.html" target="_blank" rel="follow" title="База патентов СССР">Сигнализатор уровня сыпучего материала</a>
