Защитное устройство для улавливания осколков вращающихся элементов при испытании их на разрушающее число оборотов

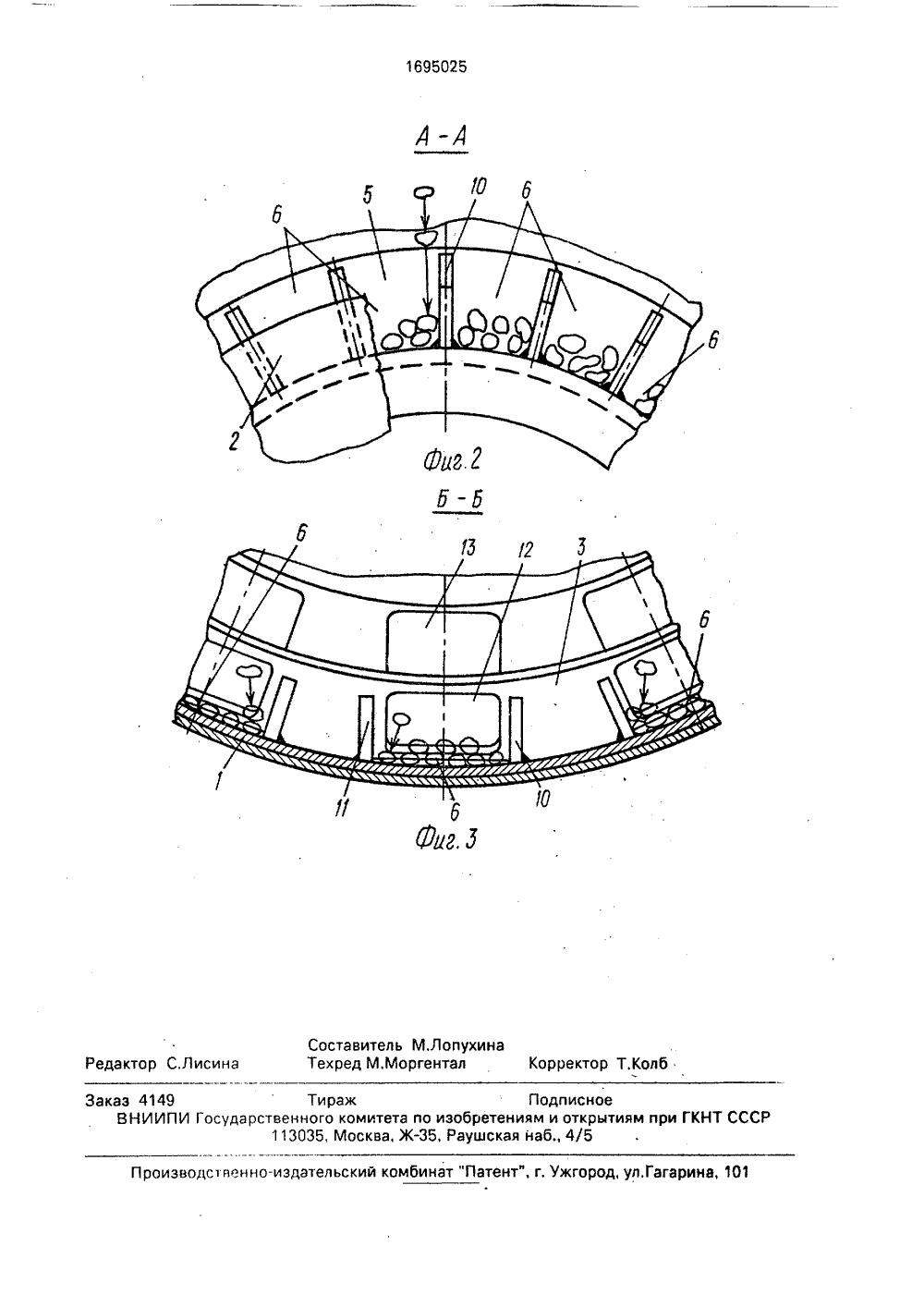

СОЮЗ СОНГ СКИХСОЦИАЛИСГИЧЕСКИХРЕСПУБЛИК 25 А 2 9) П 1) Г 16 Р 1/02 ДГРД 7 цр г4 ЕНИ скоехноло- енного о И.КостюС 8 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ПИСАНИЕ К АВТОРСКОМУ СВИДЕТЕЛЬСТ(71) Специальноегическое бюро Наобъединения "Реги(54) ЗАЩИТНОЕ УСТРОИСТВО ДЛЯ УЛАВЛИВАНИЯ ОСКОЛКОВ ВРАЩАЮЩИХСЯ ЭЛЕМЕНТОВ ПРИ ИСПЫТАНИИ ИХ НА РАЗРУШАЮЩЕЕ ЧИСЛО ОБОРОТОВ (57) Изобретение относится к машиностроению, а именно к защитным устройствам испытательных станций, в частности стендов для испытания рабочих колес турбин, комп-. рессоров, и предназначенодля защиты персонала от разлетающихся осколков и улавливания последних. Цель изобретения - повышение эксплуатационных качеств пу1695025 тем ограничения перемещения осколков в камерах-ловушках. Защитное устройство содержит силовое кольцо (СК) 1, жестко связанное с основанием, боковые съемные защитные стенки 2, рикошетирующий элемент, установленный в СК 1 посредством упругих связей 4, боковые съемные крышки 5 и камеры-ловушки 6. Последние выполнены секционными благодаря размещению в них радиальных перегородок, причем в части защитного устройства, расположенИзобретение относится к машиностроению, а именно к защитным устройствамиспытательных станций, в частности стендов для испытания рабочих колес турбин,компрессоров, предназначено для защитыперсонала от разлетающихся осколков иулавливания последних, и является усовершенствованием устройства по авт, св,М 1515005,Известное защитное устройство дляулавливания осколков вращающихся элементов при испытании их на разрушающеечисло оборотов состоит из связанного с основанием силового кольца и установленного в нем кольцеобразного защитногоэлемента, выполненного в виде рикошетирующего М-образного в сечении профиля,центральная вершина которого обращена коси, Защитный элемент размещен симметрично в зоне вылета осколков и связан ссиловым кольцом упругими связями. Силовое кольцо соединено с боковыми съемными защитными стенками при помощибоковых съемных крышек, а камеры-ловушки образованы боковыми съемными крышками, соединенными со съемнымистенками.Недостатком известного устройства является то, что в процессе испытания вращающихся элементов разлетающиеся осколкипосле рикошетирования отскакивают в камеры-ловушки и в силу того, что камеры-ловушки в продольном сечении представляютсобой кольцеобразные поверхности беэ ка-.ких-либо выступов-впадин, осколки послерикошетирования скатываются (ссыпаются)под действием собственного веса в частьзащитного устройства, расположенную ниже его горизонтальной оси,и скапливаютсятам.Это может послужить причиной торможения и заклинивания испытуемых вращающихся элементов о скопившиеся осколки,несанкционированной поломки испытуеной ниже его горизонтальной прОдольной плоскости, секционные камеры-ловушки образованы СК 1. При разрушении вращающегося элемента 8 осколки 7, ударяясь о рикошетирующий элемент 3, отскакивают в камеры-ловушки 6, Выполнение камер-ловушек 6 секционными по всему периметру устройства позволяет ограничить перемещение разлетающихся осколков в камерах-ловушках, что исключает эаклинивание вращающегося элемента и его поломку, 3 ил. мых элементов, поломки приводного вала ипривода устройства, что в конечном счетеприведет к срыву испытаний, излишним материальным и трудовым затратам,5 Цель изобретения - повышение эксплуатационных качеств устройства путем ограничения перемещения осколков вкамерах-ловушках,Указанная цель достигается тем, что из 10 вестное защитное устройство, состоящее иэсвязанного с основанием силового кольца иустановленного в нем кольцеобразного защитного элемента, выполненного в виде рикошетирующего М-образного в сечении15 профиля, размещенного симметрично в зоне вылета осколков и связанного с силовымкольцом упругими связями, а камеры-ловушки образованы боковыми съемнымикрышками, соединенными со съемными эа 20 щитными стенками, снабжено окнами, выполненными в боковых наружных стенках.защитного элемента ниже горизонтальнойпродольной плоскости защитного устройства, отражателями осколков, расположен 25 ными на свободных концах боковых стенокнапротив окон под углом к внутреннимповерхностям боковых стенок, не превышающим прямой угол, радиальнымиперегородками, размещенными в камерах 30 ловушках, причем последние образованы в части защитного устройства,расположенной киже его горизонтальнойпродольной плоскости, силовым кольцом,На фиг. 1 представлено устройство со35 схемой рикошетирования осколков, разрез;на фиг. 2 - частичный разрез А-А на фиг. 1(узел секционной камеры-ловушки в частизащитного устройства, расположенной выше его горизонтальной продольной плоско 40 сти); на фиг. 3 - частичный разрез Б-Б нафиг. 1 узел секционной камеры-ловушки вчасти защитного устройства, расположенной ниже его горизонтальной продольнойплоскости).Защитное устройство состоит из силового кольца 1 цилиндрической П-образной в сечении конфигурации, жестко связанного с основанием, боковых съемных защитных стенок 2,рикошетирующего элемента З,связанного с 5 силовым кольцом 1 при помощи упругих связей 4, боковых съемных крышек 5 и секционных камер-ловушек 6. Боковые съемные крышки 5 крепятся к боковым съемным защитным стенкам 2, Секционные камеры ловушки б, предназначенные для улавливания и удержания осколков 7 вращающегося элемента 8 при его разрушении, образованы в части защитного устройства, расположенной выше его горизонтальной 15 продольной плоскости, выступами 9 боковых съемных защитных стенок 2, крышками 5 и прикрепленными к ним изнутри радиальными перегородками 10, а в части защитного устройства, расположенной ниже его 0 горизонтальной продольной плоскости, - силовым кольцом 1 и прикрепленными к нему изнутри радиальными перегородками 11.Это обеспечивает предотвращение обратного вылета осколков 7 вращающегося эле мента 8 из секционных камер-ловушек б и распределение указанных осколков после рикошетирования в секционных камерахловушкйх 6.В части защитного устройства, расположенной ниже его горизонтальной продольной плоскости, в боковых наружных стенках защитного элемента 3 выполнены окна 12 и отражатели 13 осколков, расположенные на свободных концах боковых стенок напротив 35 окон 12 под углом к внутренним поверхно- .стям боковых стенок, не превышающим прямой угол. В силовом кольце 1 напротив окон 12.выполнены окна 14, предназначенные для удобства обслуживания, 40Защитное устройство работает следующим образом,В случае разрушения вращающегосяэлемента 8 его осколки 7 ударяются о рикоф:) шетирующий элемент 3 и, погасив чэсть энергии, отскакивают в секционные камеры-ловушки б, которые ограничивают дальнейшее их перемещение, Боковые сьемные защитные стенки 2 и боковые съемные крышки 5, а также окна 14 дают возможность извлекать осколки 7 из секционных камер-ловушек 6 и очищать внутреннюю полость устройства.Выполнение камер-ловушек секционными и расположенными по периметру защитного устройства способствует ограничению перемещения разлетающихся осколков после рикошетирования в секционных камерах-ловушках, что исключает их скопление только в нижней части устройства, расположенной ниже его горизонтальной продольной оси, исключает заклинивание вращающегося элемента, поломку приводного вала и привода устройства, Это позволяет повысить эксплуатационные качества устройства,Формула изобретения Защитное устройство для улавливания осколков вращающихся. элементов при испытании их на разрушающее число оборотов по авт. св, М 1515005, о т л и ч а ю щ е ес я тем, что, с целью повышения эксплуатационных качеств путем ограничения, перемещения осколков в камерах-ловушках, оно снабжено выполненными в боковых наружных стенках защитного элемента ниже горизонтальной продольной плоскости защитного устройства окнами, расположенными на свободных концах упомянутых боковых стенок напротив указанных окон под углом к внутренним поверхностям боковых стенок, не превышающим прямой угол, отражателями осколков, а также размещенными в камерах-ловушках радиальными перегородками, причем камеры-ловушки образованы в части защитного устройства, расположенной ниже его горизонтальной продольной плоскости, силовым кольцом.,Лисина Техред М.Моргентал Корректор Т.Колб Реда ельский комбинат "Патент", г. Ужгород, ул,Гагарина,Производственно Заказ 4149 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5
